LTC3882-1
LTC3882-2

具有数字电源系统管理功能的双路输出多相降压型DC/DC电压模式控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • PMBus/I2C兼容串行接口
    • 监控电压、电流、温度和故障
    • 通过编程设置电压、软启停、时序控制、裕量调节、AVP和UV/OV/OC限制
  • 3V ≤ VINSNS ≤ 38V, 0.5V ≤ VOUT ≤ 5.25V
  • 输出电压误差:±0.5%
  • 可编程PWM频率或外部时钟同步频率范围为250kHz至1.25MHz (2.5MHz-2)
  • 精确PolyPhase®均流
  • 具有故障记录和ECC功能的内部EEPROM
  • IC电源范围:3V至13.2V
  • 电阻或电感DCR电流检测
  • 电源良好输出电压监控器
  • 对关键参数进行可选电阻编程
  • 40引脚(6mm × 6mm) QFN封装
  • 通过 AEC-Q100 汽车应用认证
更多细节
show more Icon

LTC3882-1是一款双通道、多相DC/DC同步降压型开关稳压控制器,具有符合PMBus标准的串行接口。它使用恒频、前沿调制、电压模式架构,可实现出色的瞬态响应和输出调节性能。每个PWM通道可使用各种3.3V兼容功率级(包括电源模块、DrMOS或分立FET驱动器)产生0.5V至5.25V的输出电压。最多四个LTC3882-1器件可以并行工作,以实现2相、3相、4相、6相或8相操作。

系统配置和监测由LTpowerPlay软件工具提供支持。LTC3882-1串行接口可回读输入电压、输出电压和电流、温度和故障状态。大多数工作参数可以通过数字接口设置或存储在内部EEPROM供上电时使用。也可使用外部配置电阻对开关频率和相位、输出电压和器件地址进行设置。

PWM使能输出 TG/BG控制 硬件写保护 专用PGOOD 差分VOUT检测 最大PWM频率
LTC3882 仅VOUT0 1.25MHz
LTC3882-1 VOUT0和VOUT1 1.25MHz
LTC3882-2 VOUT0和VOUT1 2.5MHz

应用

  • 高电流分布式电源系统
  • 服务器、网络和存储设备
  • 智能高能效电源调节

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3882EUJ-1#PBF
  • HTML
  • HTML
LTC3882EUJ-1#TRPBF
  • HTML
  • HTML
LTC3882EUJ-1#WPBF
  • HTML
  • HTML
LTC3882EUJ-1#WTRPBF
  • HTML
  • HTML
LTC3882IUJ-1#PBF
  • HTML
  • HTML
LTC3882IUJ-1#TRPBF
  • HTML
  • HTML
LTC3882IUJ-1#WPBF
  • HTML
  • HTML
LTC3882IUJ-1#WTRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

DC2252A-B

LTC3882EUJ-1 演示板 | 掀盖式编程插座演示板

zoom

DC2252A-B

LTC3882EUJ-1 演示板 | 掀盖式编程插座演示板

LTC3882EUJ-1 演示板 | 掀盖式编程插座演示板

产品详情

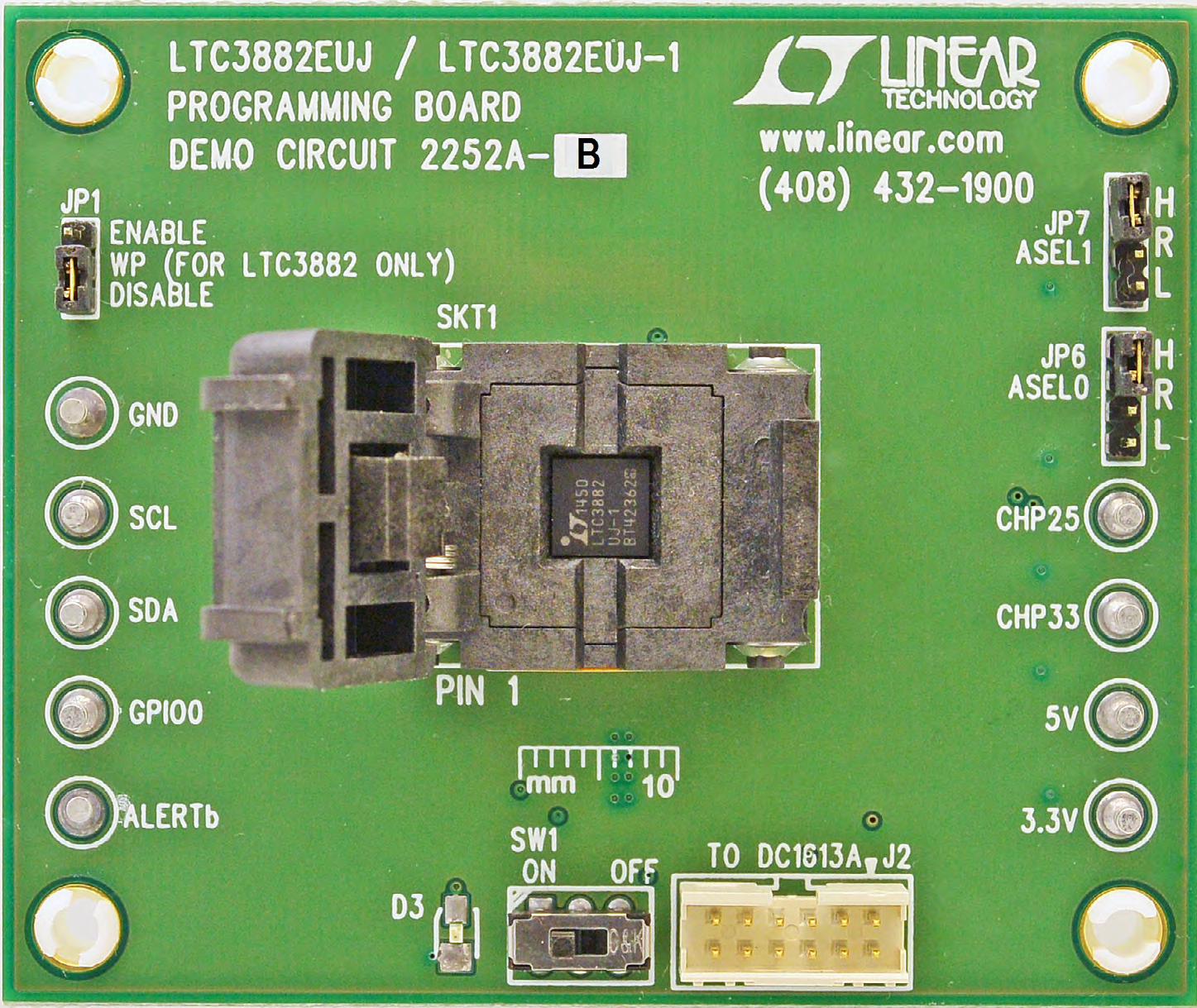

演示电路 2252A-B 是用于对 LTC3882-1 IC 中的 EEPROM 进行编程和验证的实验室工具。DC2252A-B 附带安装在掀盖式编程插座中的 LTC3882-1。EEPROM 包含出厂默认配置。可以在 GUI 中找到与出厂默认值相对应的 LTpowerPlay .proj 文件。

reference details image

DC2312A-B

LTC3882EUJ-1 演示板 | 电压模式 PMBus 降压、7V ≤ VIN ≤ 14V;0.5V ≤ VOUT ≤ 2V(高达70A)

zoom

DC2312A-B

LTC3882EUJ-1 演示板 | 电压模式 PMBus 降压、7V ≤ VIN ≤ 14V;0.5V ≤ VOUT ≤ 2V(高达70A)

LTC3882EUJ-1 演示板 | 电压模式 PMBus 降压、7V ≤ VIN ≤ 14V;0.5V ≤ VOUT ≤ 2V(高达70A)

产品详情

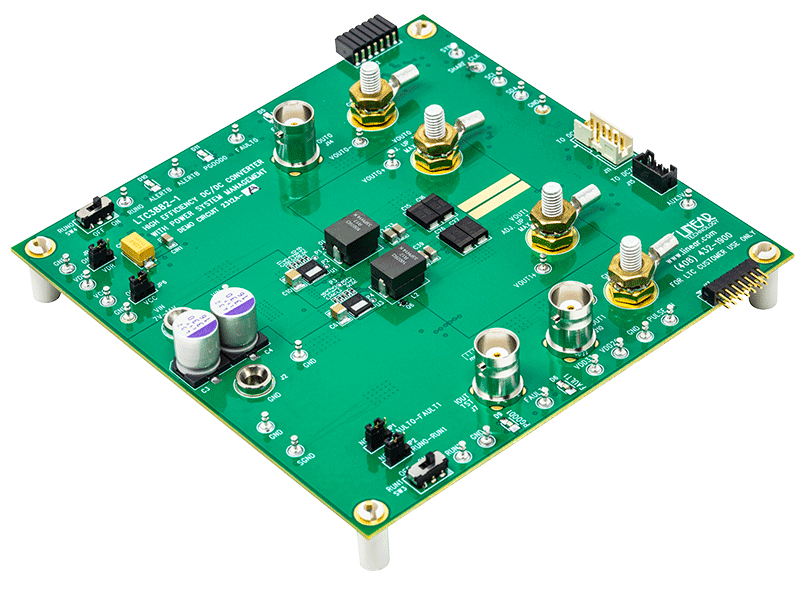

演示电路2312A是一款高电流、高效率、双相同步降压转换器,内置双路输出电压模式控制器LTC3882EUJ-1,与LTC3882相比,两个通道上均具有差分VOUT 检测和专用PGOOD输出特性。LTC3882-1具有PMBus接口和电源系统管理功能。





reference details image

DC2312A-A

LTC3882EUJ-1演示板 | 双电源模式 PMBus 降压、7V ≤ VIN ≤ 14V;VOUT0/VOUT1 = 0.5V - 2V(高达35A)

zoom

DC2312A-A

LTC3882EUJ-1演示板 | 双电源模式 PMBus 降压、7V ≤ VIN ≤ 14V;VOUT0/VOUT1 = 0.5V - 2V(高达35A)

LTC3882EUJ-1演示板 | 双电源模式 PMBus 降压、7V ≤ VIN ≤ 14V;VOUT0/VOUT1 = 0.5V - 2V(高达35A)

产品详情

演示电路2312A是一款高电流、高效率、双相同步降压转换器,内置双路输出电压模式控制器LTC3882EUJ-1,与LTC3882相比,两个通道上均具有差分VOUT 检测和专用PGOOD输出特性。LTC3882-1具有PMBus接口和电源系统管理功能。





工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
