概述

  • VIN 和 VOUT 仅受限于外部元件
  • 内部或可编程的外部软起动功能
  • 200kHz 恒定频率操作
  • 可调的电流限值
  • 可任选的电流检测电阻器
  • 采用 RDS(ON) 检测时，SW 节点上的最大电压为 60V
  • ±1.5% 电压基准准确度
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 低静态电流：300μA
  • 扁平 (高度仅 1mm) ThinSOT™ 和 (高度仅 0.75mm) 2mm x 3mm DFN 封装

LTC3873 是一款恒定频率、电流模式、升压、反激式或 SEPIC 型 DC/DC 控制器，用于在高输入和输出电压转换器应用中驱动一个 N 沟道功率 MOSFET。软起动功能可利用一个外部电容器来设置。

LTC3873 提供了 ±1.5% 的输出电压准确度，且静态电流消耗仅为 300μA (在正常操作期间) 和 55μA (在微功率启动期间)。当采用一个 9.3V 内部并联稳压器时，LTC3873 可以通过一个电阻器从一个高输入电压来供电，也可以直接从一个 9V 或更低的低阻抗 DC 电压来供电。

LTC3873 采用 8 引脚 ThinSOT 封装和 2mm x 3mm DFN 封装。

LTC3873 LTC3873-5
VCC UV+ 8.4V 4.1V
VCC UV– 4V 2.9V




应用

  • 电信电源
  • 42V 和 12V 汽车电源
  • 便携式电子设备
LTC3873
No RSENSE™ 恒定频率、电流模式、升压 / 反激 / SEPIC 型 DC/DC 控制器

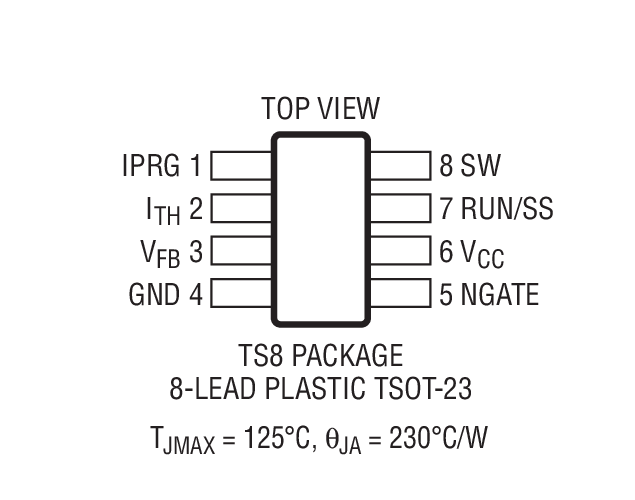

5V Output Nonisolated Telecom Power Supply Efficiency and Power Loss vs Load Current Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
开关稳压器和控制器 2
LTM8047
推荐用于新设计 3.1VIN 至 32VIN 隔离式 μModule DC/DC 转换器
LTM8048
推荐用于新设计 具 LDO 后置稳压器的 3.1VIN 至 32VIN 隔离式 μModule DC/DC 转换器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC3873
  • LTC3873-5
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1154A

LTC3873ETS8 Isolated/Non-Isolated Demo Board | 36 ≤ VIN ≤ 72V, VOUT: 3.3V/3A

立即购买 更多内容

产品详情

Demonstration circuit DC1154 is a Telecom non isolated DC/DC converter featuring the LTC3873 constant frequency current mode flyback controller. The DC1154 converts 36V to 72V input voltage to an isolated 3A of output current at 3.3V. The 200kHz constant frequency operation is maintained down to very light load to reduce low frequency noise generated over a wide range of load current. The DC1154 also provides an isolated design by installing the optocoupler and LTC4430 related circuitry. The demonstration circuit can be easily modified to generate different output voltages up to 15V. As output voltage is increased, the maximum output current must be reduced to limit the output power to no more than 10W.
DC1154A
LTC3873ETS8 Isolated/Non-Isolated Demo Board | 36 ≤ VIN ≤ 72V, VOUT: 3.3V/3A

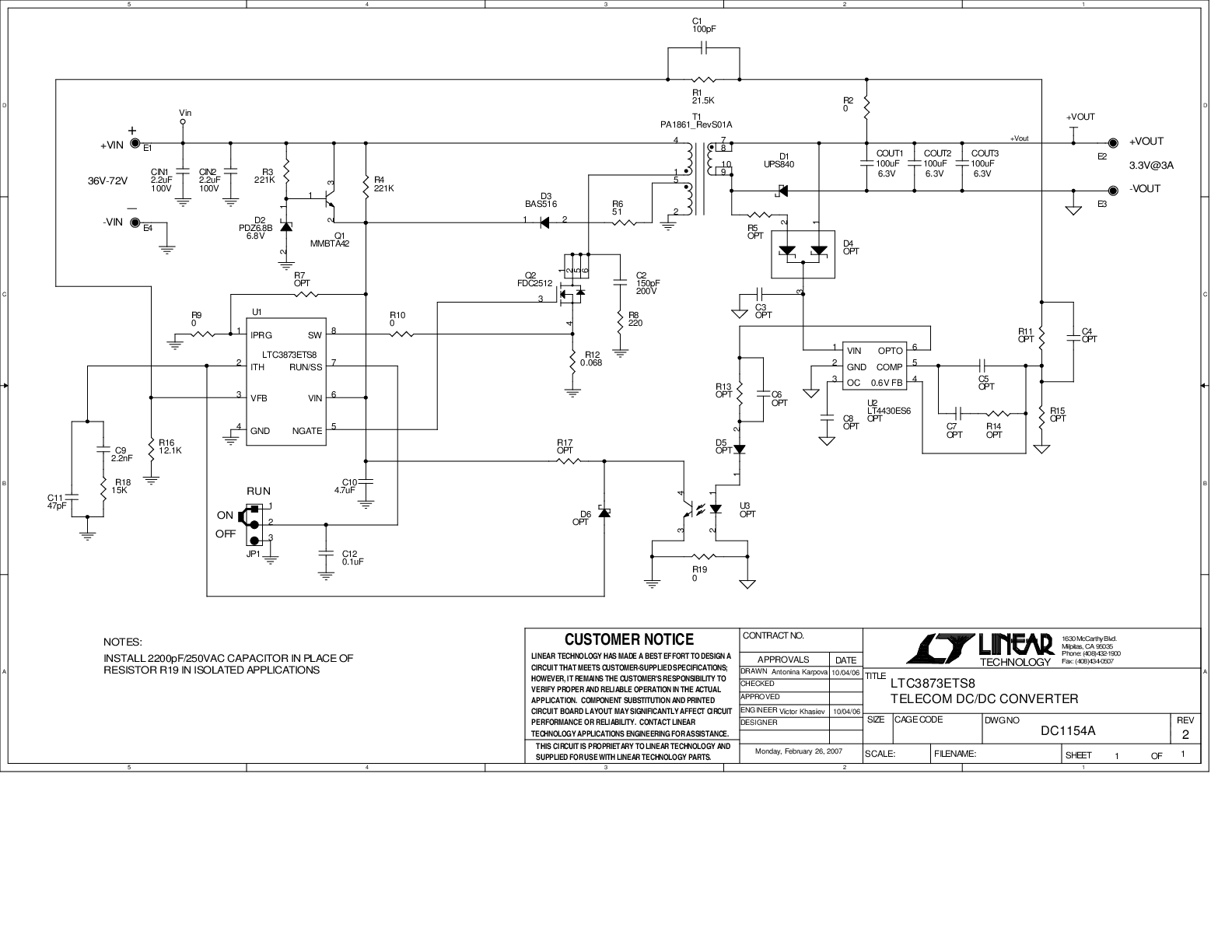

DC1154A - Schematic
