概览
优势和特点
- VIN 和 VOUT 仅受限于外部元件
- 内部或可编程外部软起动功能
- 200kHz 恒定频率操作
- 可调电流限值
- 可任选的电流检测电阻器
- ±1.5% 电压基准准确度
- 旨在实现卓越的电压和负载瞬态响应的电流模式操作
- 针对逻辑电平 MOSFET 应用的 4.1V 欠压门限
- 低静态电流：300μA

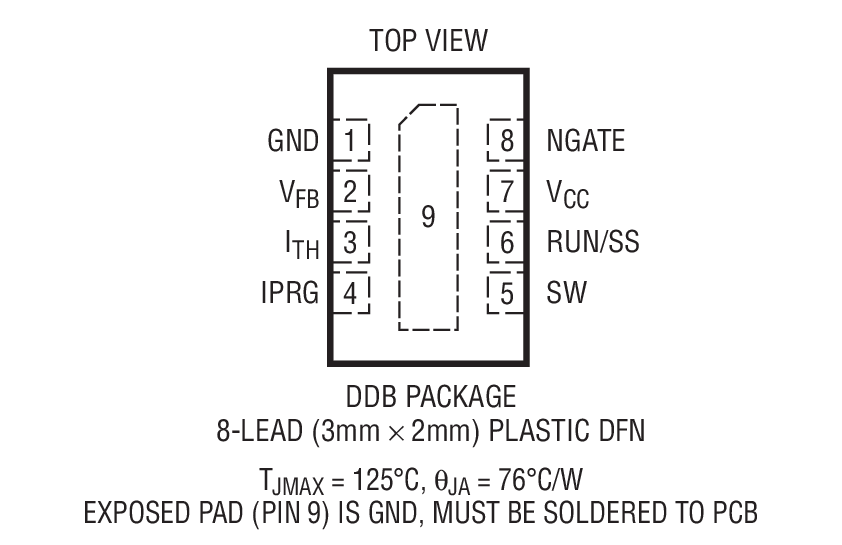

- 扁平 (高度仅 1mm) ThinSOT™ 和 (高度仅 0.75mm) 2mm x 3mm DFN 封装
产品详情
LTC®3873-5 是一款用于升压、反激式或 SEPIC 型 DC/DC 转换器的恒定频率、电流模式控制器，专为在高输入和输出电压转换器应用中驱动一个 N 沟道功率 MOSFET 而设计。
LTC3873-5 提供了 ±1.5% 的输出电压准确度，且静态电流消耗仅为 300μA (在正常操作期间) 和 50μA (在微功率启动期间)。当采用一个 9.3V 内部并联稳压器时，LTC3873-5 可以通过一个电阻器从一个高输入电压来供电，也可以直接从一个 9V 或更低的低阻抗 DC 电压来供电。能采用外部电容器对软起动编程。
LTC3873-5 采用 8 引脚 ThinSOT 封装和 2mm x 3mm DFN 封装。
应用
- 电信电源
- 汽车电源
- PoE 应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R421 Reliability Data3/23/2018PDF66 K
工具及仿真模型
LTspice中提供以下器件型号：
LTC3873
LTC3873-5
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3873EDDB-5#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3873EDDB-5#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3873ETS8-5#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC3873ETS8-5#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC3873IDDB-5#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3873IDDB-5#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3873ITS8-5#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC3873ITS8-5#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| Wafer Fabrication Data | R421 Reliability Data |
