LTC3867

推荐用于新设计

具差分远端采样及非线性控制功能的同步降压型 DC/DC 控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • VIN 范围：4V 至 38V
  • VOUT 范围：0.6V 至 14V
  • 非线性控制架构较大限度地减小了输出瞬态摆幅 (任选)
  • 可编程 DCR 温度补偿
  • ±0.75% 0.6V 电压基准
  • 固定频率范围：200kHz 至 1.2MHz
  • PLL 频率同步
  • RSENSE 或 DCR 电流检测
  • 差分远端输出电压采样
  • 支持向预偏置输出提供平稳的启动电压
  • 可编程软起动或 VOUT 跟踪
  • 打嗝模式 / 从输出过流状态的软恢复
  • 24 引脚 (4mm x 4mm) QFN 封装

LTC®3867 是一款电流模式、同步降压型开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。通过采用一种非线性控制架构较大限度地减小了输出电压瞬态摆幅，以消除时钟延迟问题。

最大电流检测电压的可编程范围为 30mV 至 75mV，因而允许使用一个分立式检测电阻器或电感器 DCR 作为检测元件。可编程 DCR 温度补偿容许采用恒定的电流限值，这与电感器温度无关。基于电感器温度的可编程热停机功能可保护功率组件免遭热应力的损坏。从输出短路或过流状态的软恢复能够较大限度地减小输出过冲。

LTC3867 具有一个高精度的 0.6V 基准，并能在一个 4V 至 38V 的宽输入电源范围内调节高达 14V 的输出电压。LTC3867 包括一个高速差分远端采样放大器。该器件可支持突发模式 (Burst Mode®) 操作、连续和脉冲跳跃模式。LTC3867 采用 24 引脚 (4mm x 4mm) QFN 封装。


应用

  • 汽车系统
  • 电信系统
  • 工业设备
  • 分布式 DC 电源系统
LTC3867
具差分远端采样及非线性控制功能的同步降压型 DC/DC 控制器
High Efficiency Synchronous Step-Down Controller Efficiency and Power Loss Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 2
LT4363
推荐用于新设计 具电流限制功能的高电压浪涌抑制器
LTC4359
推荐用于新设计 具反向输入保护功能的理想二极管控制器
电路监控器 1
LTC2960
推荐用于新设计 36V、纳安级电流、两输入电压监视器
开关稳压器和控制器 1
LTC3880
推荐用于新设计 具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC3867

LTpowerCAD 4

LTpowerCAD中提供以下器件的设计工具：

  • LTC3867
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
DC1928A

LTC3867EUF Demo Board | 18V ≤ VIN ≤ 36V; VOUT = 12V @ 12A

立即购买 更多内容

产品详情

Demonstration circuit 1928A is a single output synchronous buck converter featuring the LTC3867EUF in a 24-lead 4mm x 4mm QFN package. The input voltage range is from 18V to 36V.

eval board
schematic 2
DC1771A

LTC3867EUF Demo Board | 4.5 ≤ VIN ≤ 14V, VOUT = 1.5V @ 15A

立即购买 更多内容

产品详情

Demonstration circuit 1771A is a single output synchronous buck converter featuring the LTC3867EUF with a 24-lead 4mm × 4mm QFN package. The input voltage range is from 4.5V to 14V and it provides 1.5V at 15A at the output. The DC1771A is configured with a sense resistor.


DCR sensing circuit is optional. Using the inductor’s DCR as the sense element instead of the on-board sense resistor saves cost and board space while improving full-load efficiency over 2%, though the sense resistor provides a more accurate current limit.
DC1928A
LTC3867EUF Demo Board | 18V ≤ VIN ≤ 36V; VOUT = 12V @ 12A

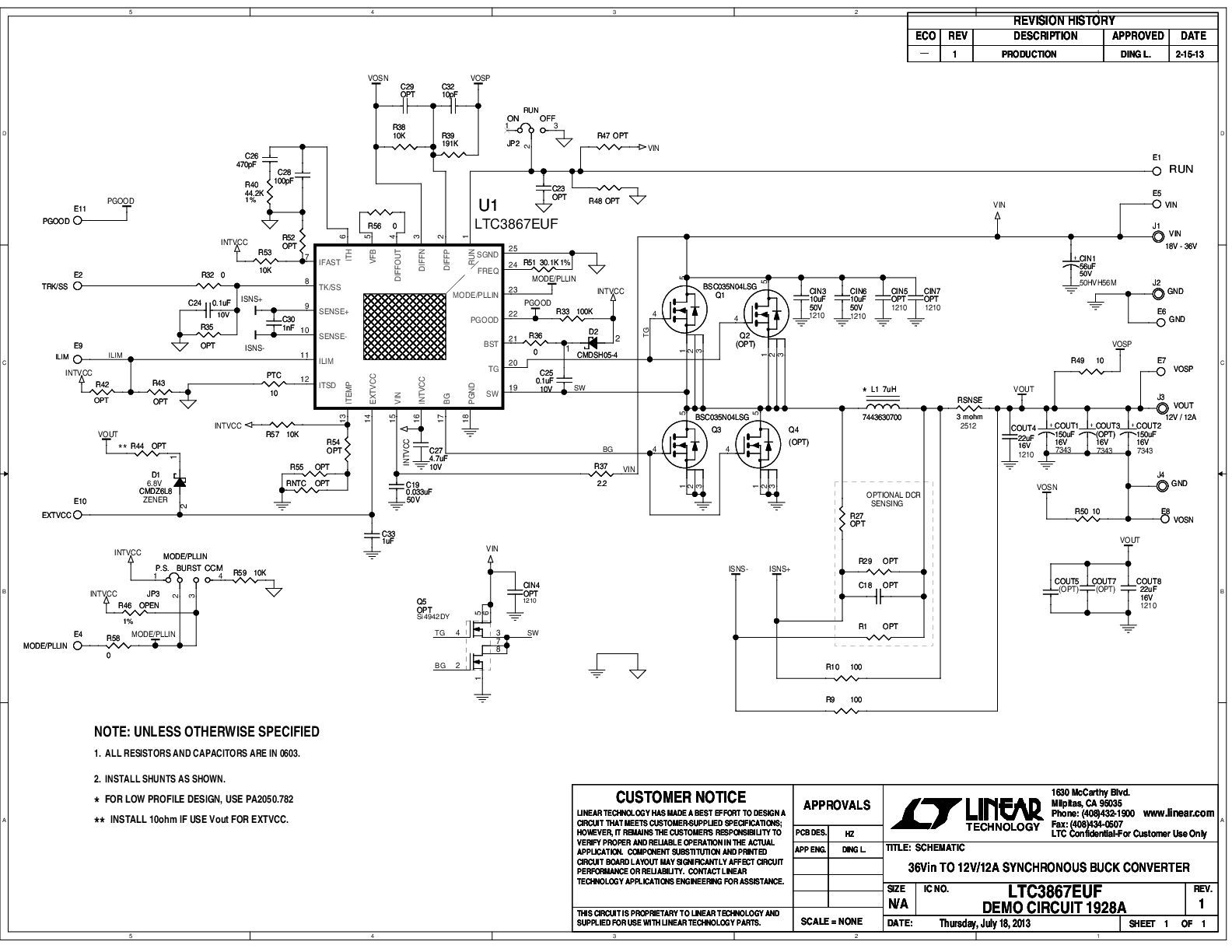

DC1928A - Schematic
DC1771A
LTC3867EUF Demo Board | 4.5 ≤ VIN ≤ 14V, VOUT = 1.5V @ 15A

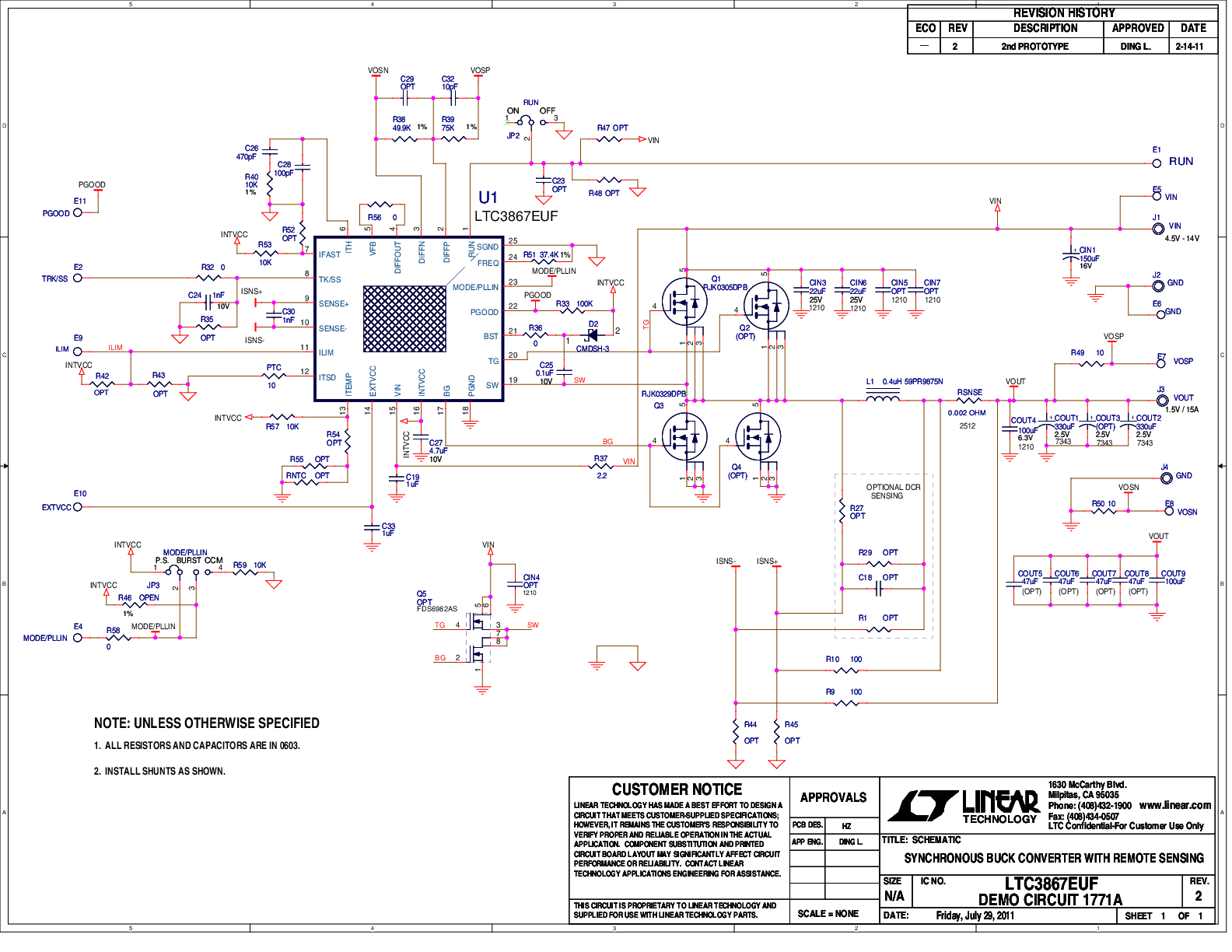

DC1771A - Schematic
