概览

优势和特点

  • 低工作 IQ:170μA (一个通道接通)
  • 宽输出电压范围:0.8V ≤ VOUT ≤ 24V
  • 宽 VIN 范围:4V 至 38V
  • RSENSE 或 DCR 电流检测
  • 异相控制器降低了所需的输入电容和电源所引起的噪声
  • OPTI-LOOP® 补偿尽量减小 COUT
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode®) 操作
  • 非常低压差操作:99% 占空比
  • 可调输出电压软起动
  • 电源良好输出电压监视器
  • 输出过压保护
  • 在短路期间提供输出锁断保护
  • 低停机 IQ:8μA
  • 内部 LDO 从 VIN 或 EXTVCC 给栅极驱动器供电
  • 在启动期间没有电流折返

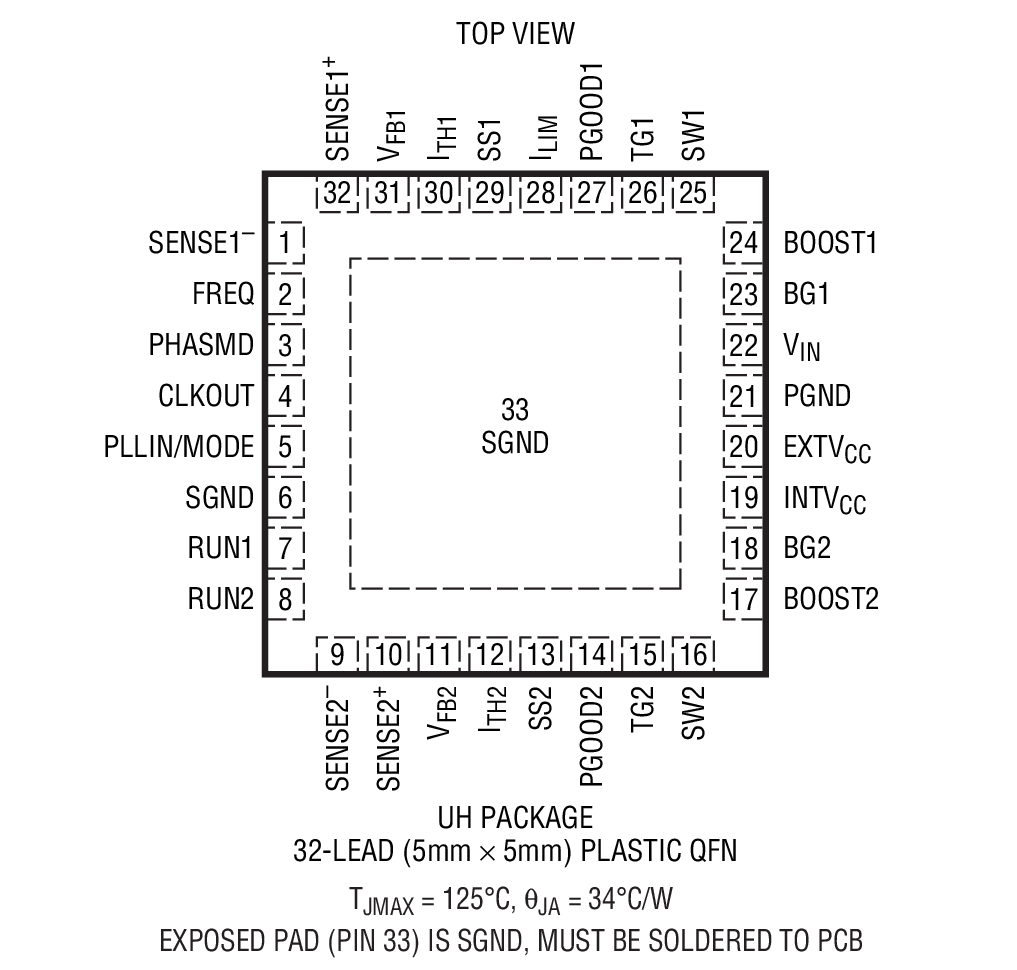

  • 纤巧型 4mm x 5mm QFN 封装



产品详情

LTC®3858 是一款高性能、双通道、降压型开关稳压控制器,用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出异相运作,最大限度地降低了由于输入电容器 ESR 所引起的功率损耗和噪声。

170μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3858 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 38V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。

用于每个控制器的独立软起动引脚负责在启动期间使输出电压斜坡上升。输出锁断功能用于在短路情况下对电路提供保护作用。

如果需要采用 28 引脚 SSOP 封装,并具有固定电流限值和一个 PGOOD 输出,但不需相位调制或时钟输出,请查阅 LTC3858-1 的产品手册。




应用

  • 汽车系统
  • 电池供电式数字设备
  • 分布型 DC 电源系统



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

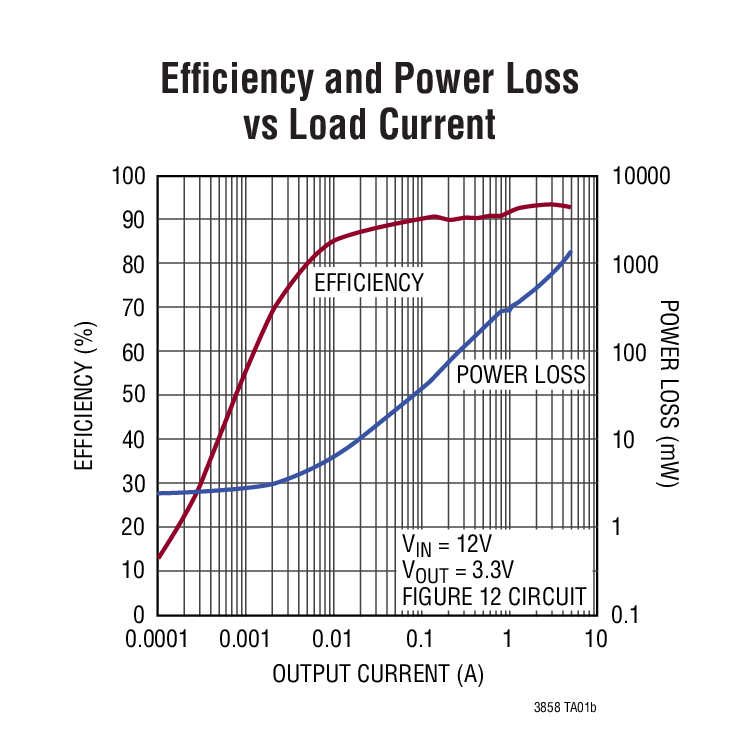

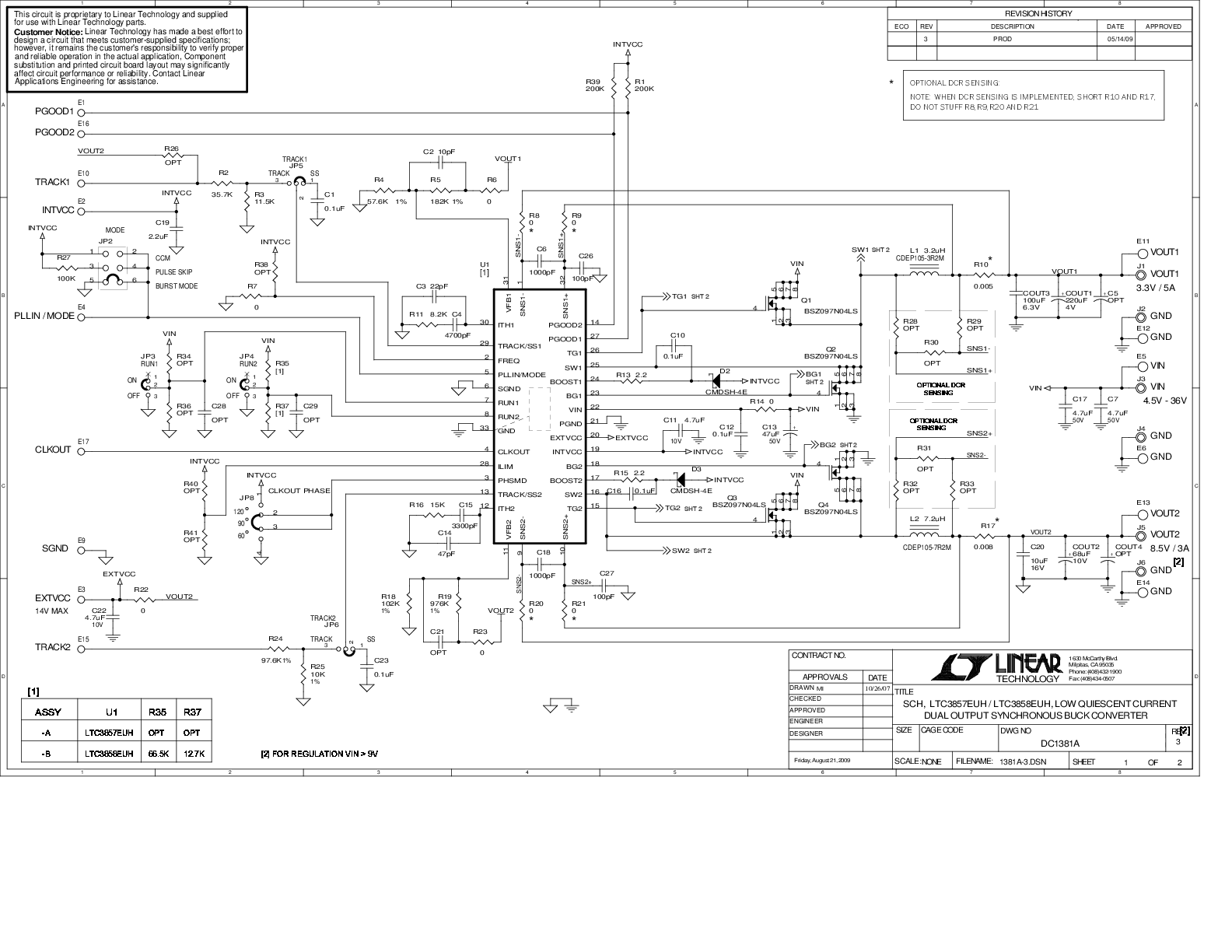

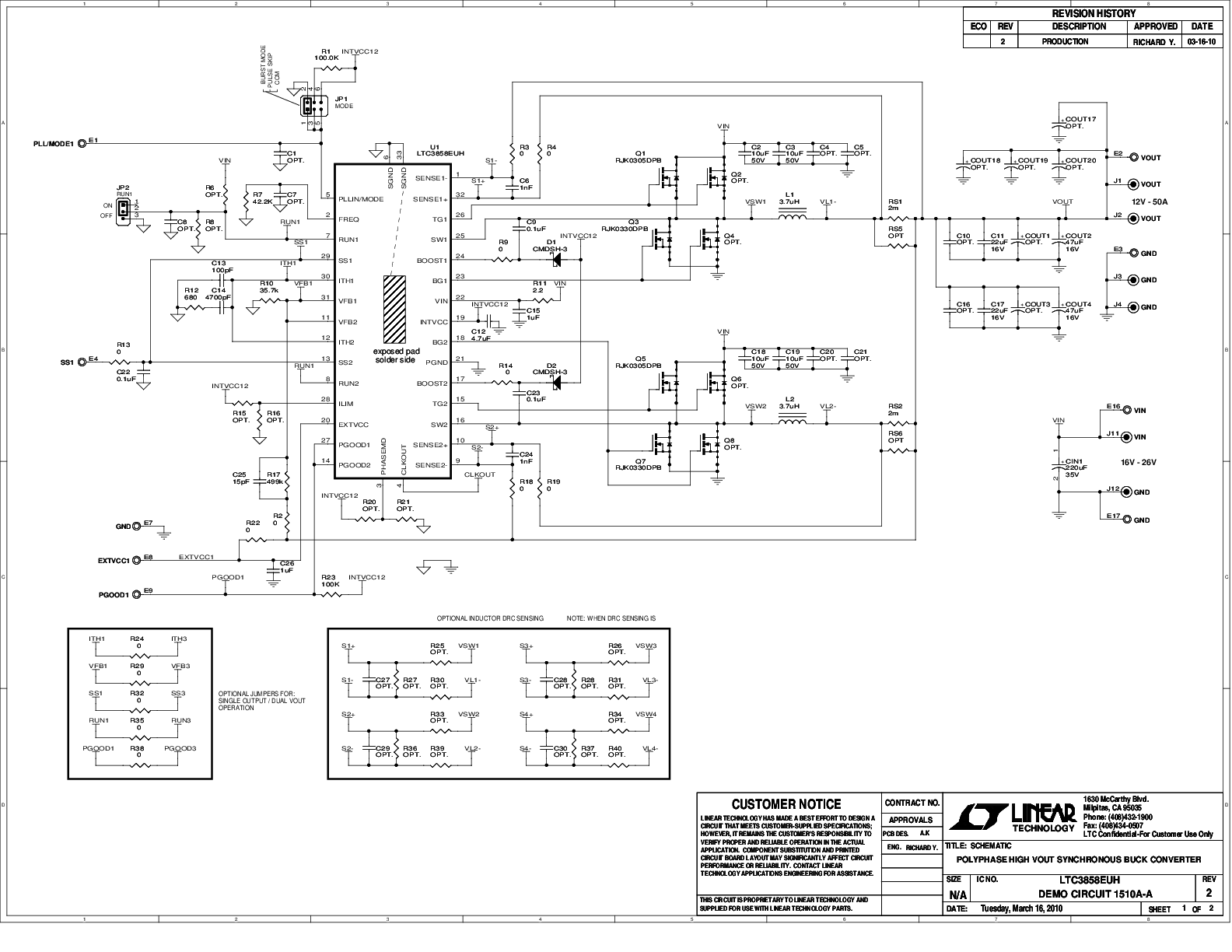

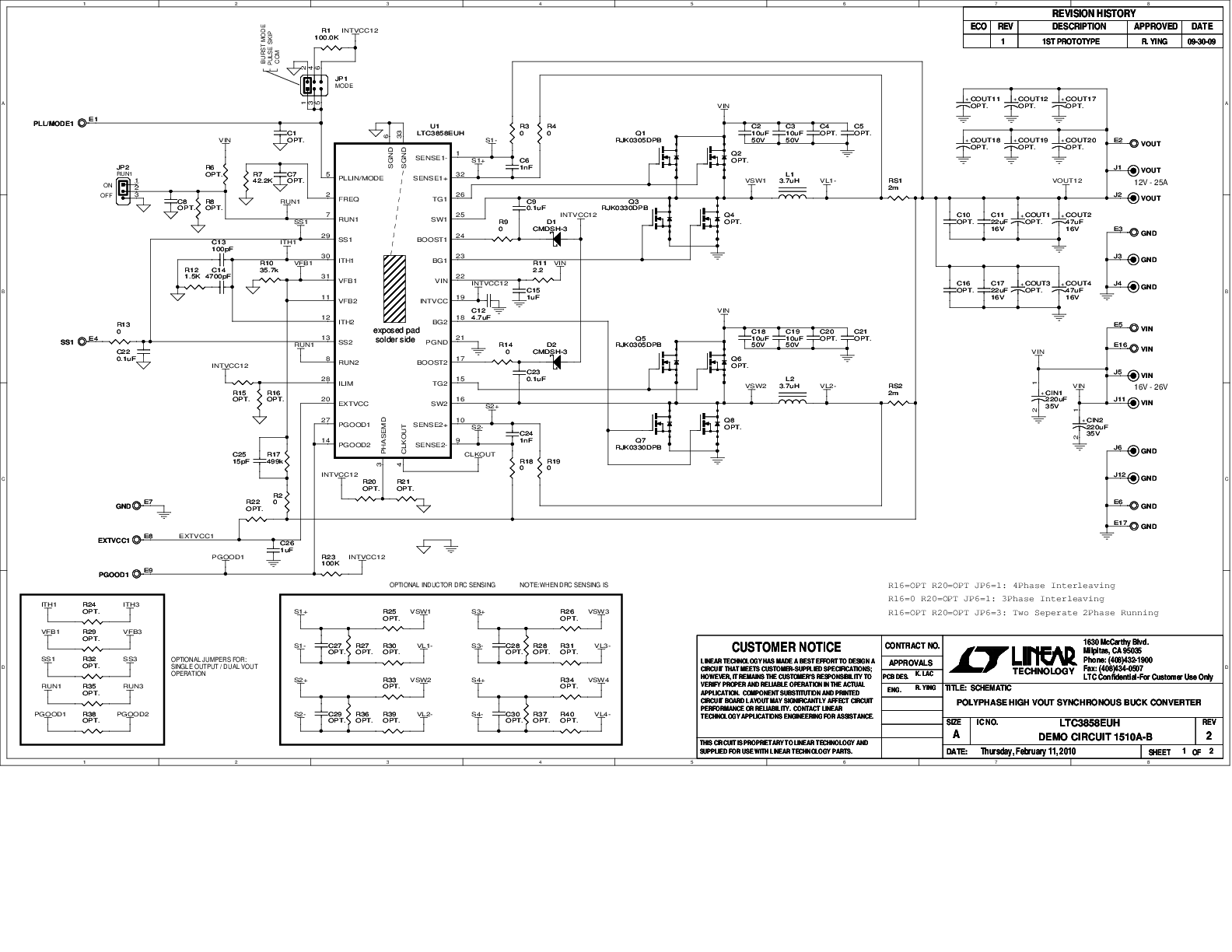

评估套件 (3)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

LTC3858
LTC3858-1
LTC3858-2

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3858
LTC3858 PARALLEL
LTC3858-1
LTC3858-1PARALLEL
LTC3858-2
LTC3858-2PARALLEL
LTC3858PARALLEL
