LTC3852: Low Input Voltage, Synchronous Step-Down DC/DC Controller Data Sheet10/18/2010PDF419K
概览
优势和特点
- 充电泵输入范围：2.7V 至 5.5V
- 控制器输入范围：4V 至 38V
- 集成的充电泵可为逻辑电平 MOSFET 提供 5V 栅极驱动电压
- RSENSE 或 DCR 电流检测
- 在整个温度范围内实现了 ±1.25% 的输出电压准确度
- 可锁相固定频率：250kHz 至 750kHz
- 电源良好输出电压监视器
- 可调软起动电压斜坡上升
- 在启动期间电流折返功能被停用
- 在软起动期间无反向电流
- 可选择的恒定频率、脉冲跳跃或突发模式 (Burst Mode®) 操作
- 输出过压保护
- 非常低压差操作：99% 占空比
- 采用 24 引脚 (3mm x 5mm) QFN 封装
产品详情
LTC®3852 是一款恒定频率、电流模式、降压型 DC/DC 控制器，可由一个板上充电泵来供电。输入电源电压低至 2.7V，当利用充电泵实现倍增时可向 LTC3852 的控制逻辑电路及栅极驱动器提供 5V 电压，因而能支持各种各样的逻辑电平 N 沟道功率 MOSFET。
恒定频率电流模式架构可提供一个高达 750kHz 的可锁相固定频率。RUN 提供了一个精准的使能门限，而 TRACK/SS 引脚则兼具跟踪和可调软起动功能。
MODE/PLLIN 引脚负责在突发模式 (Burst Mode®) 操作、脉冲跳跃模式和连续电流模式之间进行选择。电流折返功能可限制短路情况下的 MOSFET 功率耗散。反向电流和电流折返功能在软起动期间停用。当输出处于其设计设定点的 ±10% 以内时，电源良好输出引脚将发出指示信号。
应用
- 通用型 3.3V 系统
- 锂离子电池供电型设备
- 分布式 DC 电源系统
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R526 Reliability Data3/26/2018PDF365 K
-

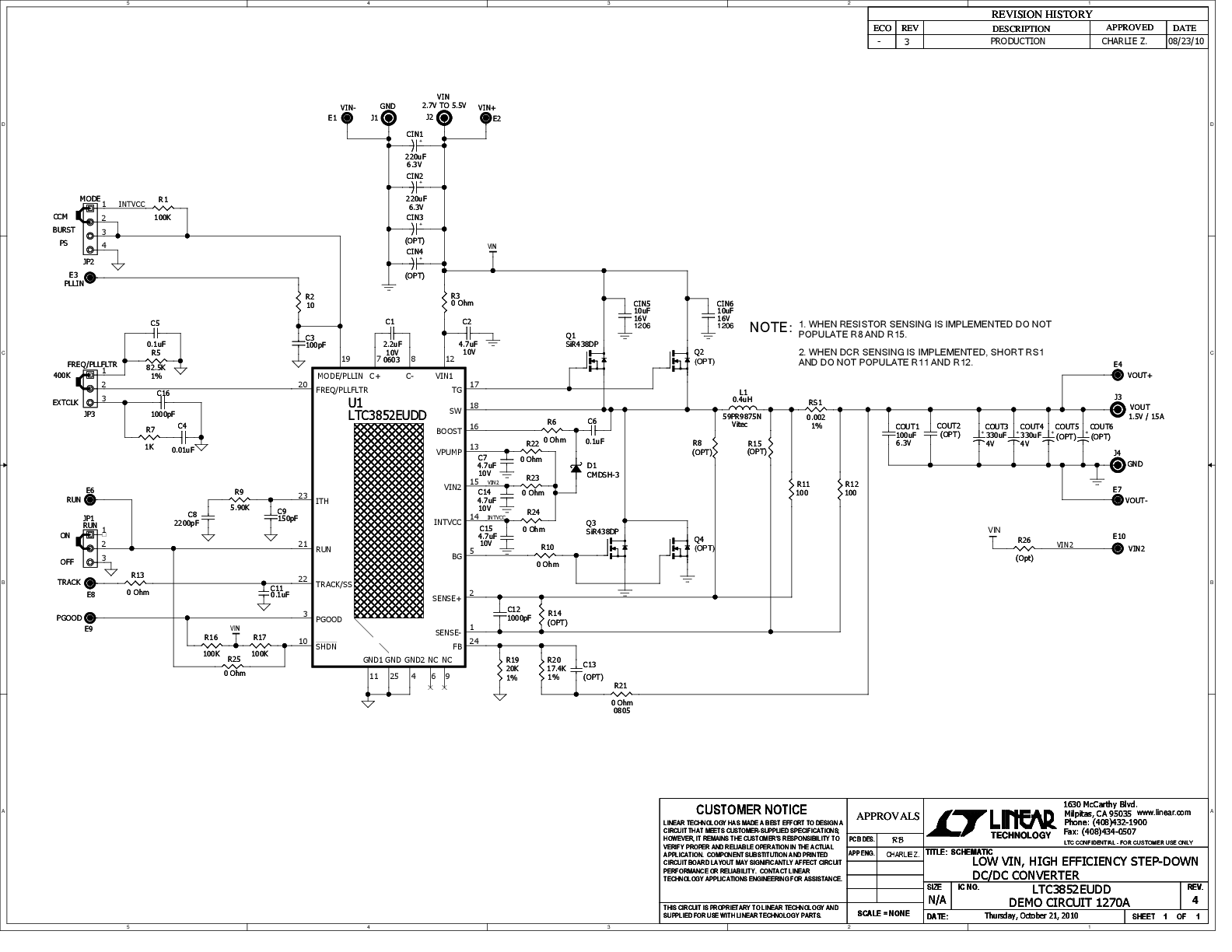

DC1270A -Demo Manual12/10/2010PDF333K
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3852
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD项目文件
LTpowerCAD中提供以下器件的设计工具：
LTC3852
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3852EUDD#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) | |
| LTC3852EUDD#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) | |
| LTC3852IUDD#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) | |
| LTC3852IUDD#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R526 Reliability Data |
