优势和特点

  • 宽 VIN 范围:4.5V 至 38V,VOUT:0.6V 至 5.5V
  • 整个温度范围内的输出电压准确度为 ±0.67% ,差分输出电压检测,在远端地允许高达 ±500mV 的线路损耗
  • 受控接通时间、谷值电流模式控制
  • 快速负载瞬态响应
  • 瞬变检测功能 (DTR) 可抑制 VOUT 过冲
  • 频率可编程范围为 200kHz 至 2MHz,可同步至外部时钟
  • tON(MIN) = 30ns, tOFF(MIN) = 90ns
  • 多达 12 相操作
  • RSENSE 或电感器 DCR 电流检测
  • 过压保护和电流限值折返
  • 电源良好输出电压监视器
  • 输出电压跟踪和可调软启动
  • 耐热性能增强型 32 引脚 (5mm x 5mm) QFN 封装

产品详情

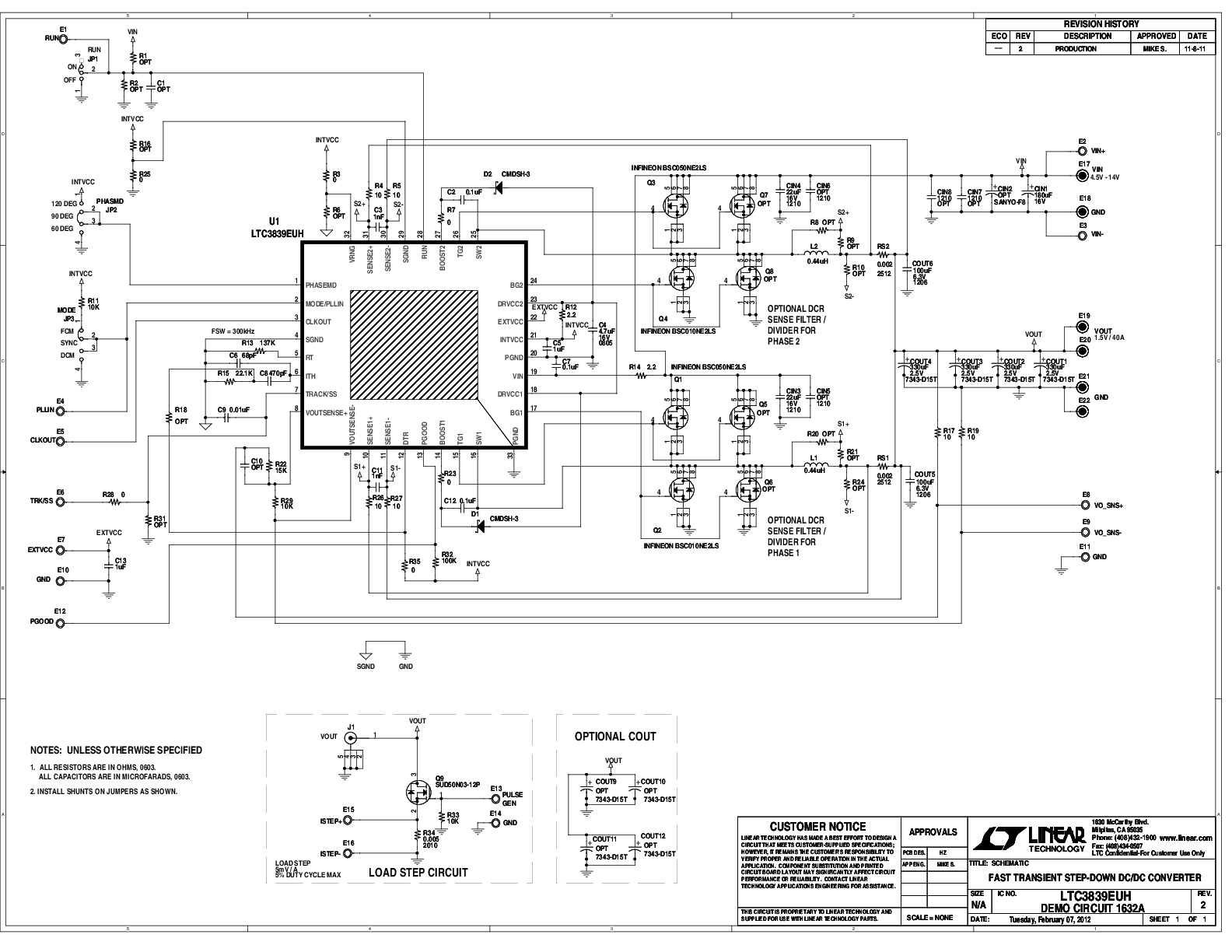

LTC®3839 是一款两相、单路输出、多相 (PolyPhase®) 同步降压型开关稳压控制器,用于驱动全 N 沟道功率 MOSFET。受控接通时间、谷值电流模式控制架构可在稳态操作中实现快速瞬态响应和恒定频率开关动作,并不受 VIN、VOUT 和负载电流的影响。其负载释放瞬变检测功能显著地抑制了低输出电压条件下的过冲。

差分输出电压检测以及一个高精度内部基准提供了±0.67% 的输出调节准确度,即使在远端输出地偏离局部地达 ±500mV 的情况下也不例外。

开关频率可利用一个外部电阻器设置在 200kHz 至 2MHz 之间,而且可以同步至一个外部时钟。非常低的 tON 和 tOFF 时间分别实现了接近 0% 和接近 100% 的占空比。该器件拥有电压跟踪软启动功能及多种安全特性。



应用

  • 分布式电源系统
  • 负载点转换器
  • 计算系统
  • 数据通信系统

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
