LTC3838

具差分输出检测功能的双通道、快速、准确的降压型 DC/DC 控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • 宽 VIN 范围:4.5V 至 38V,VOUT:0.6V 至 5.5V
  • 整个温度范围内的输出电压准确度为 ±0.67%,差分输出电压检测,在通道 1 的远端地允许高达 ±500mV 的线路损耗
  • 在独立的第二通道上提供 ±1% 输出
  • 受控接通时间、谷值电流模式控制
  • 快速负载瞬态响应
  • 瞬变检测功能 (DTR) 可抑制 VOUT 过冲
  • 频率可编程范围:200kHz 至 2MHz,可同步至外部时钟
  • tON(MIN) = 30ns,tOFF(MIN) = 90ns
  • RSENSE 或 DCR 电流检测
  • 过压保护和电流限值折返
  • 电源良好输出电压监视器
  • 输出电压跟踪和可调软启动
  • 耐热性能增强型 38 引脚 (5mm x 7mm) QFN 封装和 TSSOP 封装



更多细节
show more Icon

LTC®3838 是一款双通道、多相 (PolyPhase®) 同步降压型 DC/DC 开关稳压控制器。两个独立的通道用于驱动全 N 沟道功率 MOSFET。受控接通时间、谷值电流模式控制控制架构可在稳态操作中实现快速瞬态响应和恒定频率开关动作,并不受 VIN、VOUT 和负载电流的影响。其负载释放瞬变检测功能显著地抑制了低输出电压条件下的过冲。

差分输出电压检测以及一个高精度内部基准在通道 1 上提供了 ±0.67% 的输出调节准确度,即使在远端输出地偏离局部地达 ±500mV 的情况下也不例外。第二个通道既可提供一个独立的 ±1% 输出,也可与该控制器的第一个通道一起充当多相通道之一,以提供一个单输出电压。

开关频率可利用一个外部电阻器设置在 200kHz 至 2MHz 之间,而且可以同步至一个外部时钟。非常低的 tON 和 tOFF 时间分别实现了接近 0% 和接近 100% 的占空比。该器件拥有电压跟踪软启动功能及多种安全特性。




Applications

  • 分布式电源系统
  • 负载点转换器
  • 计算系统
  • 数据通信系统
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3838EFE#PBF
  • HTML
  • HTML
LTC3838EFE#TRPBF
  • HTML
  • HTML
LTC3838EUHF#PBF
  • HTML
  • HTML
LTC3838EUHF#TRPBF
  • HTML
  • HTML
LTC3838IFE#PBF
  • HTML
  • HTML
LTC3838IFE#TRPBF
  • HTML
  • HTML
LTC3838IUHF#PBF
  • HTML
  • HTML
LTC3838IUHF#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3838EFE#PBF

量产

LTC3838EFE#TRPBF

量产

LTC3838IFE#PBF

量产

LTC3838IFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3838EFE#PBF

量产

LTC3838EFE#TRPBF

量产

LTC3838IFE#PBF

量产

LTC3838IFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

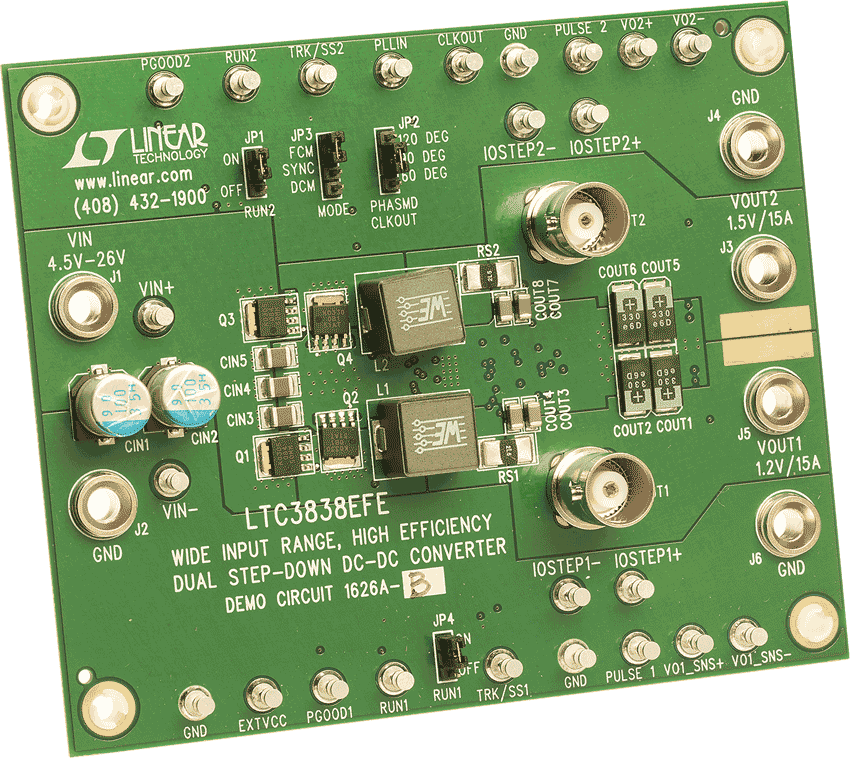

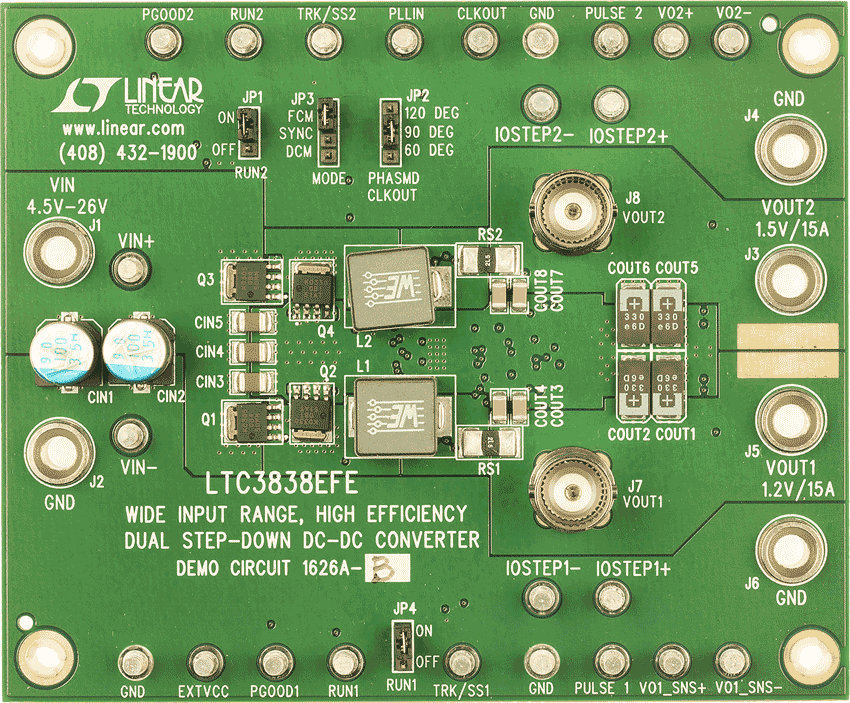

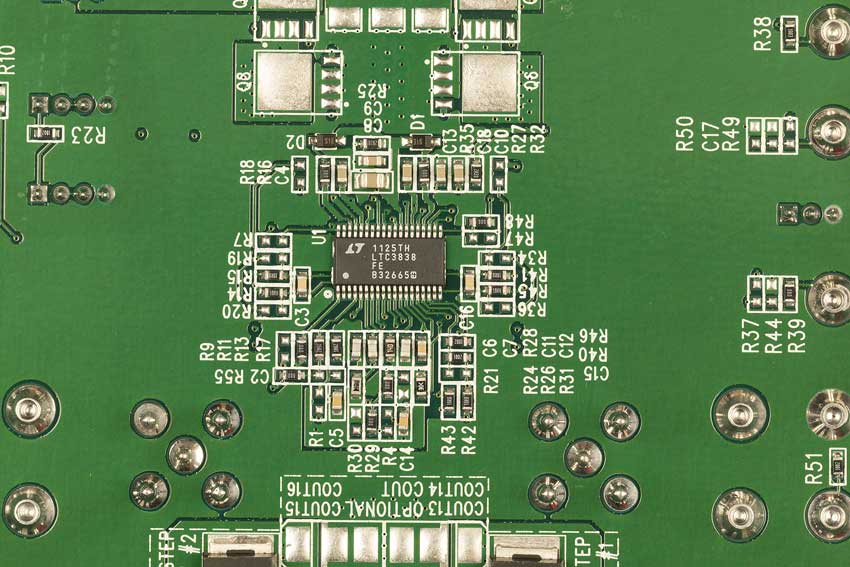

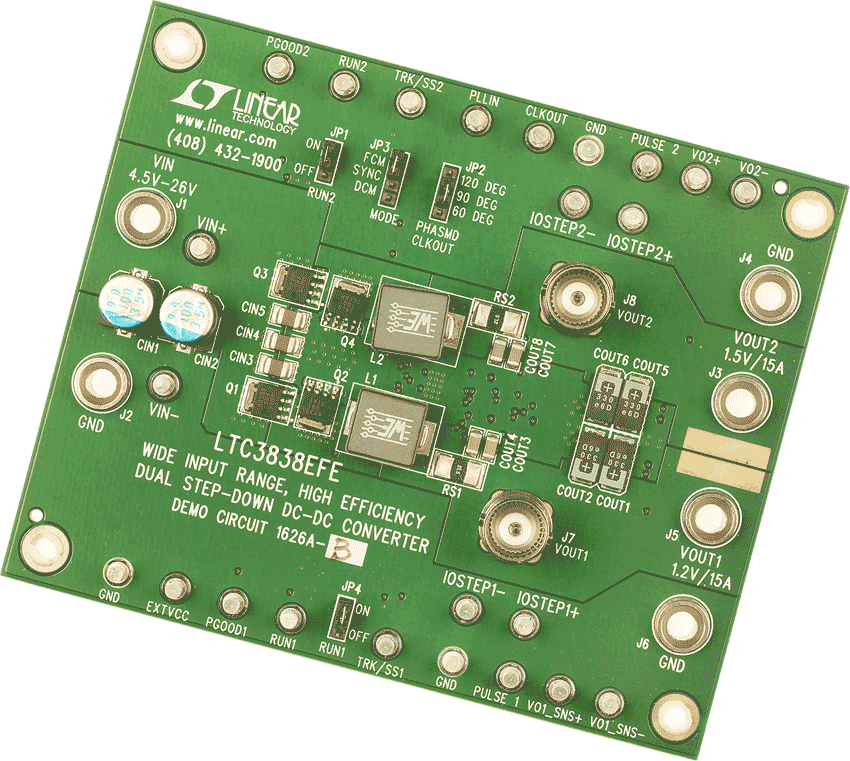

DC1626A-B

LTC3838EFE Demo Board (RSENSE) | 4.5V ≤ VIN ≤ 26V; VOUT1 = 1.2V @ 15A, VOUT2 = 1.5V @ 15A

zoom

DC1626A-B

LTC3838EFE Demo Board (RSENSE) | 4.5V ≤ VIN ≤ 26V; VOUT1 = 1.2V @ 15A, VOUT2 = 1.5V @ 15A

LTC3838EFE Demo Board (RSENSE) | 4.5V ≤ VIN ≤ 26V; VOUT1 = 1.2V @ 15A, VOUT2 = 1.5V @ 15A

产品详情

Demonstration circuit 1626A is a dual output 1.5V/15A and 1.2V/15A synchronous buck converter operating with a switching frequency of 300kHz over an input voltage range of 4.5V to 26V. The demo board comes in two versions. The -A version uses inductor DCR current sensing with an iron powder inductor for high efficiency. The -B version uses a 2.5mΩ sense resistor for accurate current sensing with a low DCR ferrite inductor.



reference details image

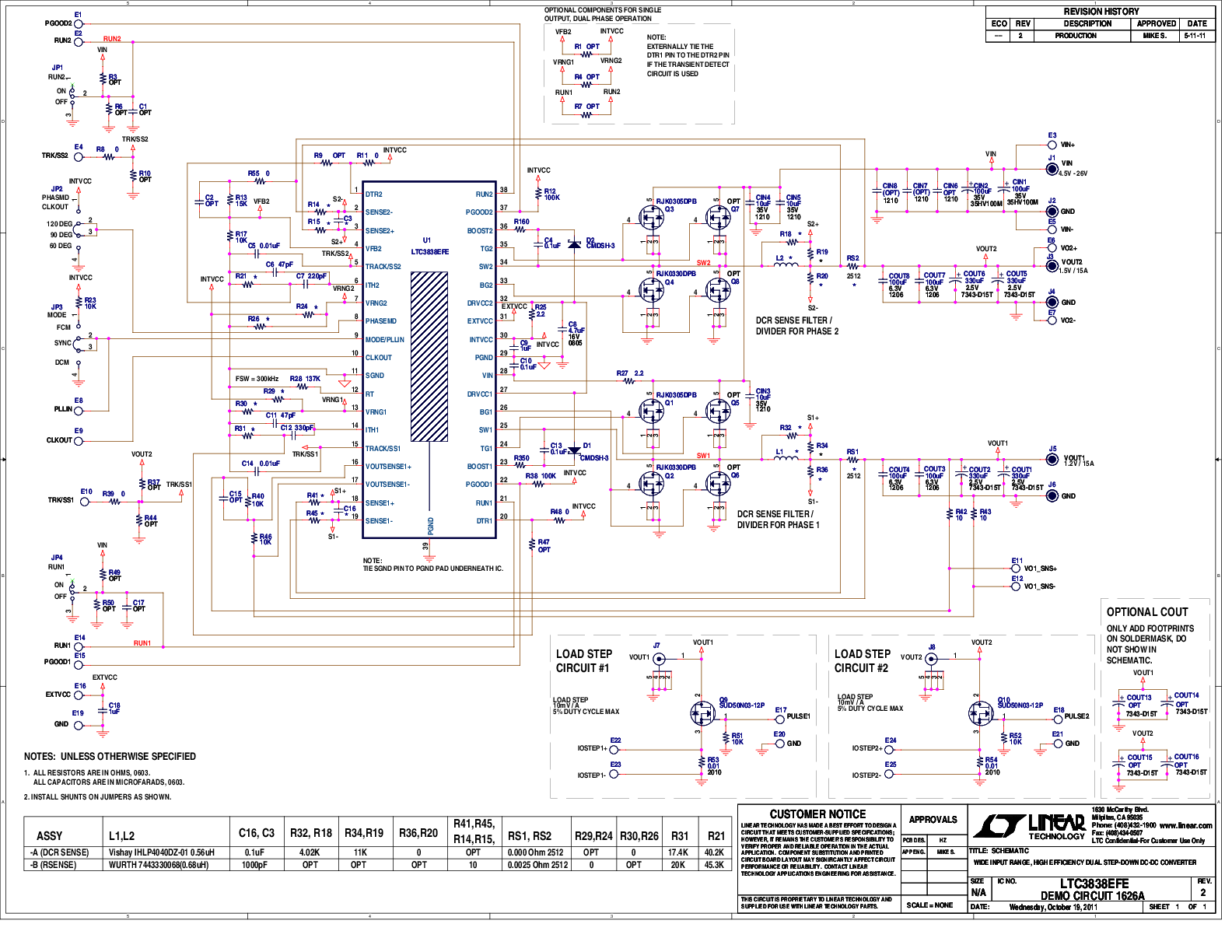

DC1626A-A

LTC3838EFE Demo Board (DCR Sense) | 4.5V ≤ VIN ≤ 26V; VOUT1 = 1.2V @ 15A, VOUT2 = 1.5V @ 15A

zoom

DC1626A-A

LTC3838EFE Demo Board (DCR Sense) | 4.5V ≤ VIN ≤ 26V; VOUT1 = 1.2V @ 15A, VOUT2 = 1.5V @ 15A

LTC3838EFE Demo Board (DCR Sense) | 4.5V ≤ VIN ≤ 26V; VOUT1 = 1.2V @ 15A, VOUT2 = 1.5V @ 15A

产品详情

Demonstration circuit 1626A is a dual output 1.5V/15A and 1.2V/15A synchronous buck converter operating with a switching frequency of 300kHz over an input voltage range of 4.5V to 26V. The demo board comes in two versions. The -A version uses inductor DCR current sensing with an iron powder inductor for high efficiency. The -B version uses a 2.5mΩ sense resistor for accurate current sensing with a low DCR ferrite inductor.



reference details image

DC1801A-B

LTC3838EUHF Demo Board (RSENSE) | VIN = 4.5V to 14V, VOUT1 = 1.2V @ 20A, VOUT2 = 1.5V @ 20A

zoom

DC1801A-B

LTC3838EUHF Demo Board (RSENSE) | VIN = 4.5V to 14V, VOUT1 = 1.2V @ 20A, VOUT2 = 1.5V @ 20A

LTC3838EUHF Demo Board (RSENSE) | VIN = 4.5V to 14V, VOUT1 = 1.2V @ 20A, VOUT2 = 1.5V @ 20A

产品详情

Demonstration circuit 1801A is a dual output 1.5V/20A and 1.2V/20A synchronous buck converter operating with a switching frequency of 300kHz over an input voltage range of 4.5V to 14V. The demo board comes in two versions. The A version uses inductor DCR current sensing for high efficiency. The B version uses 2mΩ sense resistor for accurate current sensing with a low DCR ferrite inductor. The fixed on-time valley current mode topology of the LTC3838 allows for a fast load step response.

reference details image

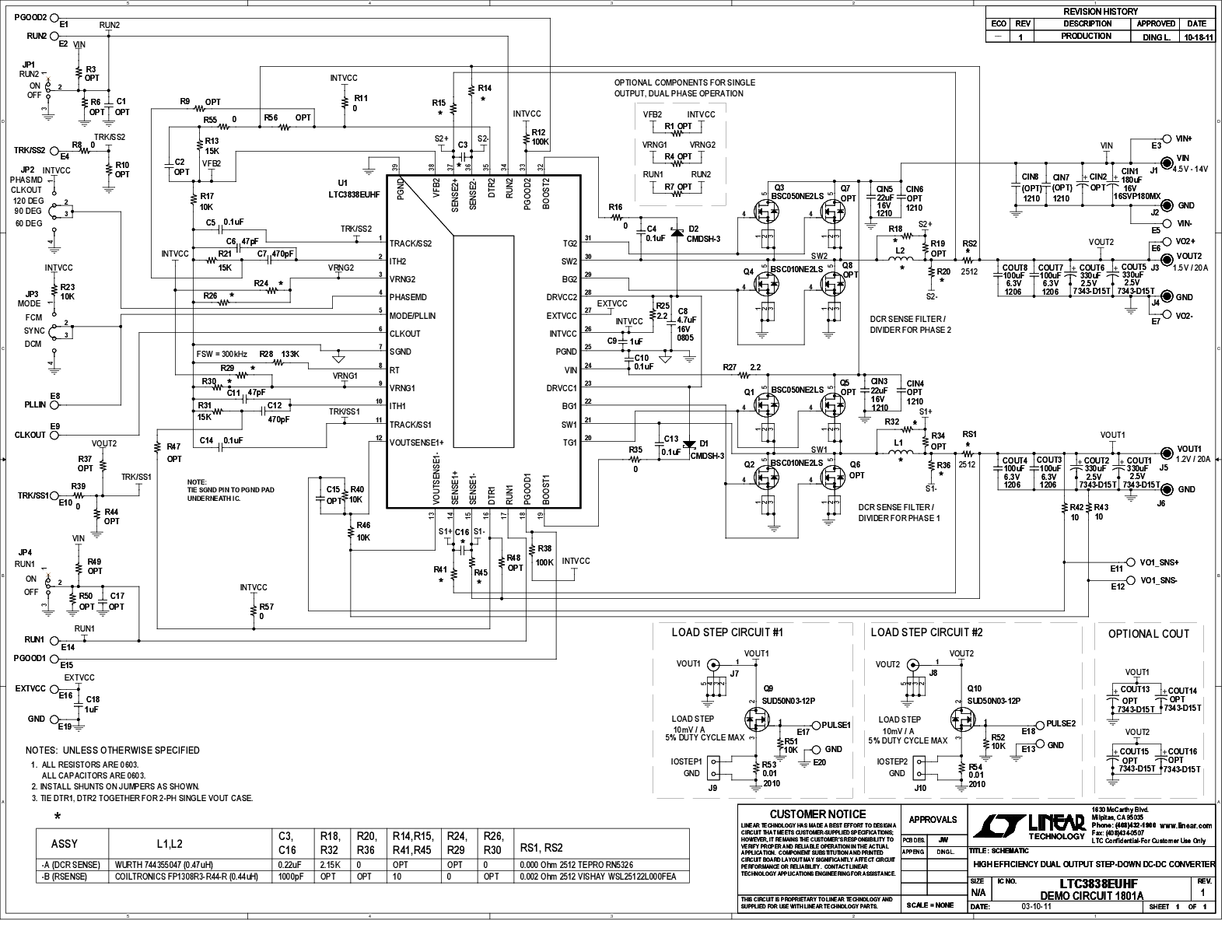

DC1801A-A

LTC3838EUHF Demo Board (DCR Sense) | VIN = 4.5V to 14V, VOUT1 = 1.2V @ 20A, VOUT2 = 1.5V @ 20A

zoom

DC1801A-A

LTC3838EUHF Demo Board (DCR Sense) | VIN = 4.5V to 14V, VOUT1 = 1.2V @ 20A, VOUT2 = 1.5V @ 20A

LTC3838EUHF Demo Board (DCR Sense) | VIN = 4.5V to 14V, VOUT1 = 1.2V @ 20A, VOUT2 = 1.5V @ 20A

产品详情

Demonstration circuit 1801A is a dual output 1.5V/20A and 1.2V/20A synchronous buck converter operating with a switching frequency of 300kHz over an input voltage range of 4.5V to 14V. The demo board comes in two versions. The A version uses inductor DCR current sensing for high efficiency. The B version uses 2mΩ sense resistor for accurate current sensing with a low DCR ferrite inductor. The fixed on-time valley current mode topology of the LTC3838 allows for a fast load step response.

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
