优势和特点

  • 可编程输出电压跟踪
  • 检测电阻器可任选
  • 扩展频谱调制用于实现低噪声
  • 恒定频率电流模式操作用于实现卓越的电压和负载瞬态响应
  • 宽 VIN 范围:2.75V 至 9.8V
  • 宽 VOUT 范围:0.6V 至 VIN
  • 0.6V ±1.5% 基准
  • 低压差操作:100% 占空比
  • 真正的 PLL 用于频率锁定或调节 (频率范围:250kHz 至 750kHz)
  • 可选的突发模式 (Burst Mode®) / 脉冲跳跃 / 强制连续操作
  • 辅助绕组调节
  • 内部软启动电路
  • 电源良好输出电压监视器
  • 输出过压保护
  • 微功率停机:IQ = 9μA
  • 纤巧的耐热性能增强型无引线 (4mm x 3mm) DFN 封装或 16 引脚 SSOP 封装

产品详情

LTC®3808 是一款同步降压型开关稳压控制器,它只需采用极少的外部组件便可驱动外部互补型功率 MOSFET。恒定频率电流模式架构和 MOSFET VDS 检测功能免除了增设检测电阻器的需要并提高了效率。

突发模式操作在轻负载条件下提供了高效率。100% 的占空比能力实现了低压降操作,从而使电池供电系统的运行时间得以延长。

该器件的开关频率最高可被设置为 750kHz,因而能够采用小外形的表面贴装电感器和电容器。对于那些对噪声敏感的应用,可在 250kHz 至 750kHz 的范围内对 LTC3808 实施外部同步处理。为了降低噪声和 RF 干扰,在同步处理期间或当 SYNC/MODE 引脚被拉至低电平时,突发模式操作被禁止。为了进一步减轻 EMI,LTC3808 采用了一种新颖的扩频频率调制技术。

LTC3808 采用占板面积小巧的耐热增强型 DFN 封装或 16 引脚 SSOP 封装。

特点 封装
LTC3809 PLL、可选的扩展频谱、电源良好 3x3 DFN-10, MS-10E
LTC3809-1 跟踪 3x3 DFN-10, MS-10E
LTC3808 PLL、可选的扩展频谱、跟踪、电源良好 4x3 DFN-14, SSOP-16

应用

  • 单节或两节锂离子电池供电型设备
  • 笔记本电脑和掌上型电脑、PDA
  • 便携式仪器
  • 分布式 DC 电源系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

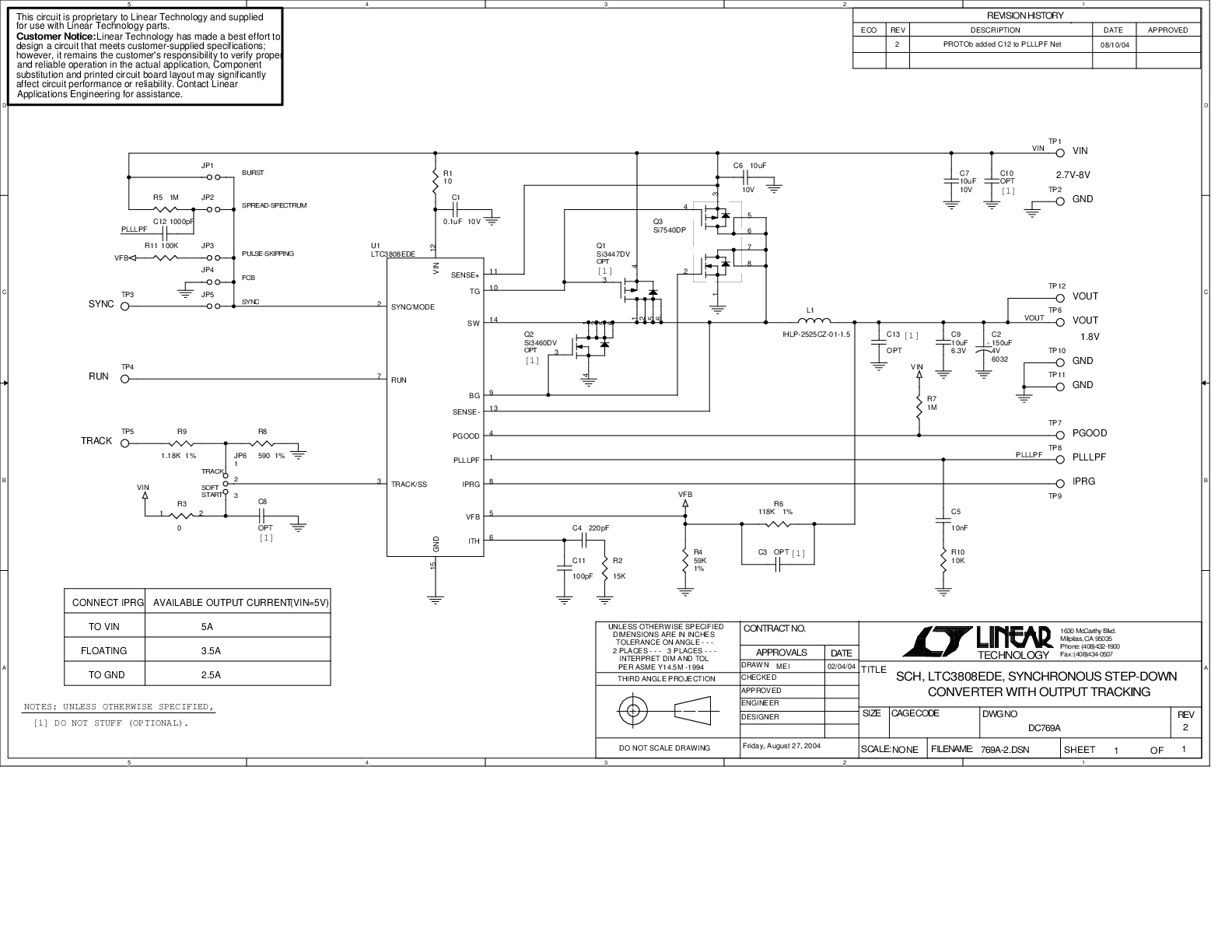

评估套件 (1)
