LTC3809-1

量产

具输出跟踪功能的 No R_SENSE^™、低输入电压、同步 DC/DC 控制器

数据手册产品选型表

产品模型: 8

Viewing:

概述

可编程输出电压跟踪
无需电流检测电阻器
旨在实现卓越的电压和负载瞬态响应的恒定频率电流模式操作
宽 V_IN 范围：2.75V 至 9.8V
宽 V_OUT 范围：0.6V 至 V_IN
0.6V ±1.5% 基准
低压差操作：100% 占空比
可选的突发模式 (Burst Mode^®) /脉冲跳跃/强制连续操作

辅助绕组调节
内部软起动电路
可选的最大峰值电流检测门限
输出过压保护
微功率停机：I_Q = 9μA

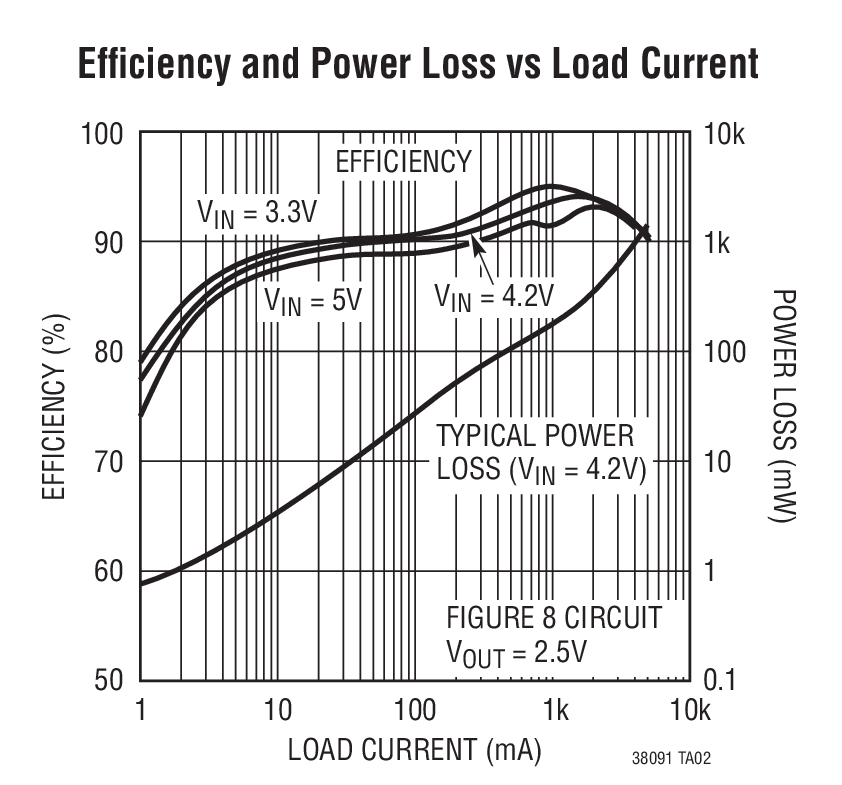

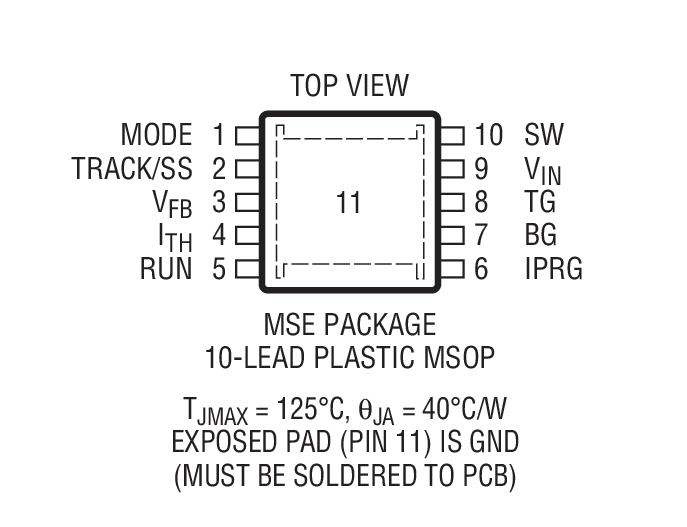

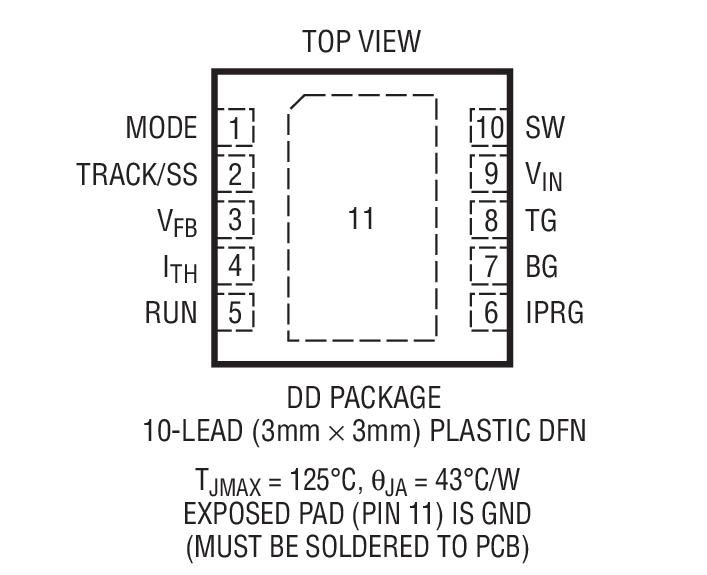

纤巧的耐热增强型无引线 (3mm x 3mm) DFN 或 10 引脚 MSOP 封装

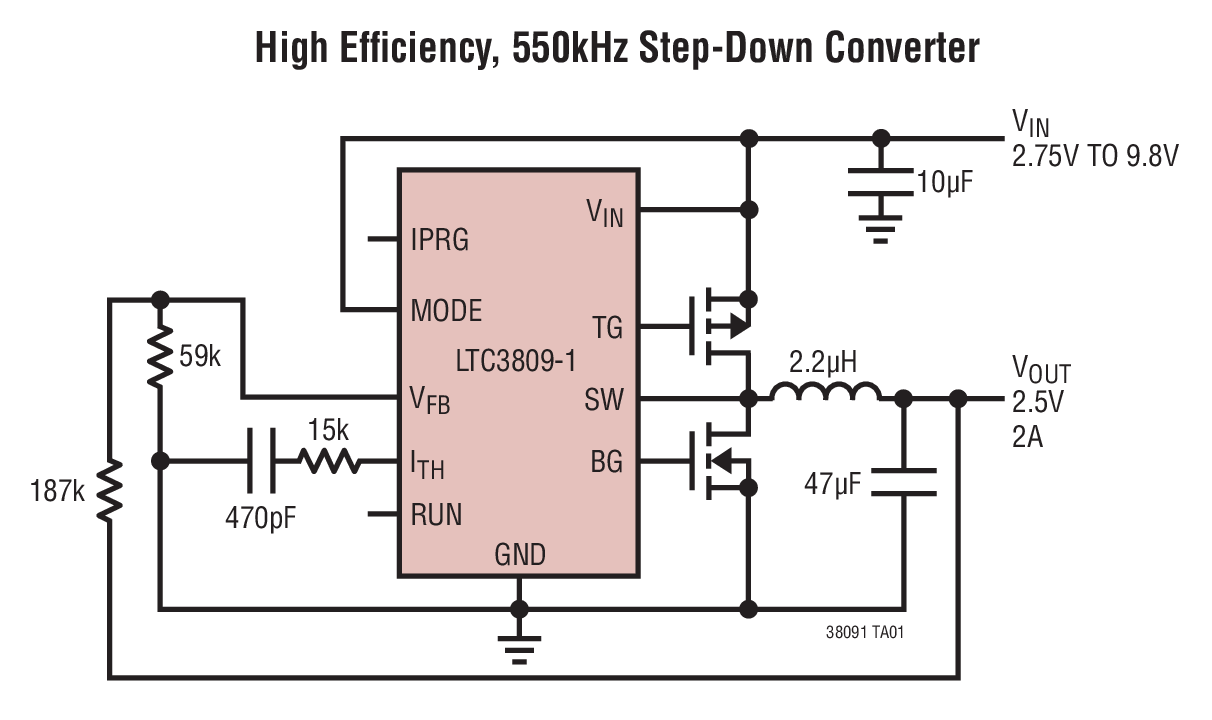

LTC^®3809-1 是一款同步降压型开关稳压控制器，可利用极少的外部元件来驱动外部互补型功率 MOSFET。恒定频率电流模式架构和 MOSFET V_DS检测免除了增设一个电流检测电阻器的需要，并改善了效率。

任选的突发模式操作在轻负载条件下实现了高效率。100% 占空比提供了低压差操作，从而延长了电池供电型系统的工作时间。当 MODE 引脚被拉至低电平时，突发模式操作被停用，旨在降低噪声和 RF 干扰。

LTC3809-1 可提供重合或比例式输出电压跟踪功能。开关频率固定于 550kHz。故障保护功能由一个过压比较器和一个短路电流限制比较器来提供。

LTC3809-1 采用占板面积小巧和耐热增强型 DFN 和 10 引脚 MSOP 封装。

应用

单节或两节锂离子电池供电型设备
笔记本电脑和掌上型电脑、PDA
便携式仪器
分布式 DC 电源系统

产品模型: 8

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3809EDD-1#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3809EDD-1#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3809EMSE-1#PBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3809EMSE-1#TRPBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3809IDD-1#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3809IDD-1#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3809IMSE-1#PBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3809IMSE-1#TRPBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3809EMSE-1#PBF	量产
LTC3809EMSE-1#TRPBF	量产
LTC3809IMSE-1#PBF	量产
LTC3809IMSE-1#TRPBF	量产
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0130_Form Material_Report
LTC3809EMSE-1#PBF	量产
LTC3809EMSE-1#TRPBF	量产
LTC3809IMSE-1#PBF	量产
LTC3809IMSE-1#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
电源系统管理(PSM)和时序控制器 1
LTC2974	推荐用于新设计	具有精确输出电流的4通道PMBus电源系统管理器
开关稳压器和控制器 1
LTC3880	推荐用于新设计	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
振荡器 2
LTC6908		具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
LTC6909	量产	采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

部分模型	产品周期	描述
LTC3880	推荐用于新设计	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
LTC2974	推荐用于新设计	具有精确输出电流的4通道PMBus电源系统管理器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LTC3809
LTC3809-1

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC3809EDD-1 | 同步降压转换器

立即购买更多内容

产品详情

DC882A：LTC3809-1具有输出跟踪功能的无R_SENSE、低输入电压、同步DC/DC控制器的演示板。

资料

DC882A - Demo Manual
2009/9/24

DC882A - Design File
2009/9/24

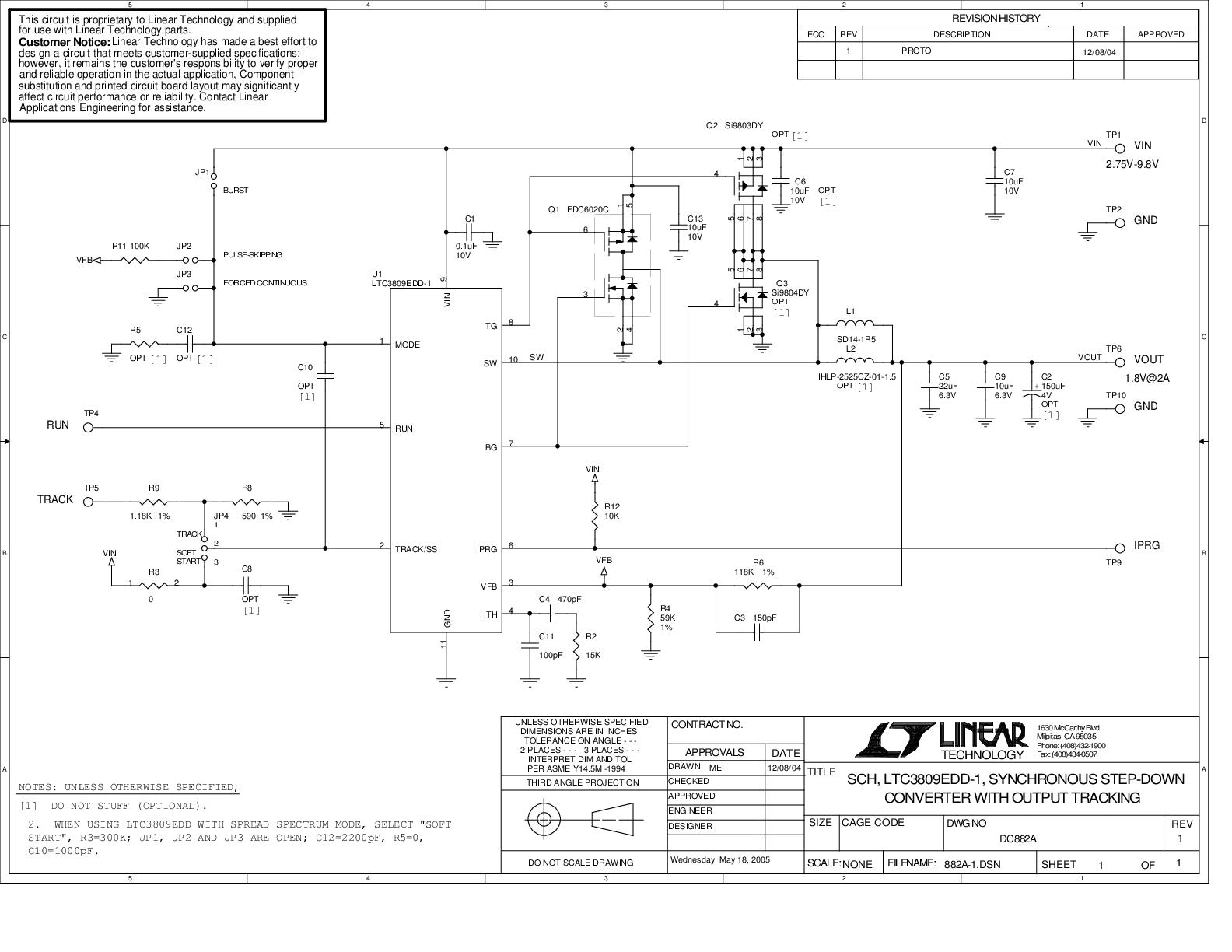

DC882A - Schematic
2009/9/24
