概览
优势和特点
- 无需电流检测电阻器
- 可选的扩频调频用于实现低噪声操作
- 旨在实现卓越的电压和负载瞬态响应的恒定频率电流模式操作
- 用于频率锁定或调节的真正 PLL (频率范围：250kHz 至 750kHz)
- 宽 VIN 范围：2.75V 至 9.8V
- 宽 VOUT 范围：0.6V 至 VIN
- 0.6V ±1.5% 基准
- 低压差操作：100% 占空比
- 可选的突发模式 (Burst Mode®)/脉冲跳跃/强制连续操作
- 辅助绕组调节
- 具内部软起动电路
- 具输出过压保护功能
- 微功率停机模式：IQ = 9μA
- 采用纤巧的耐热性能增强型无引线 (3mm x 3mm) DFN 和 10 引脚 MSOP 封装

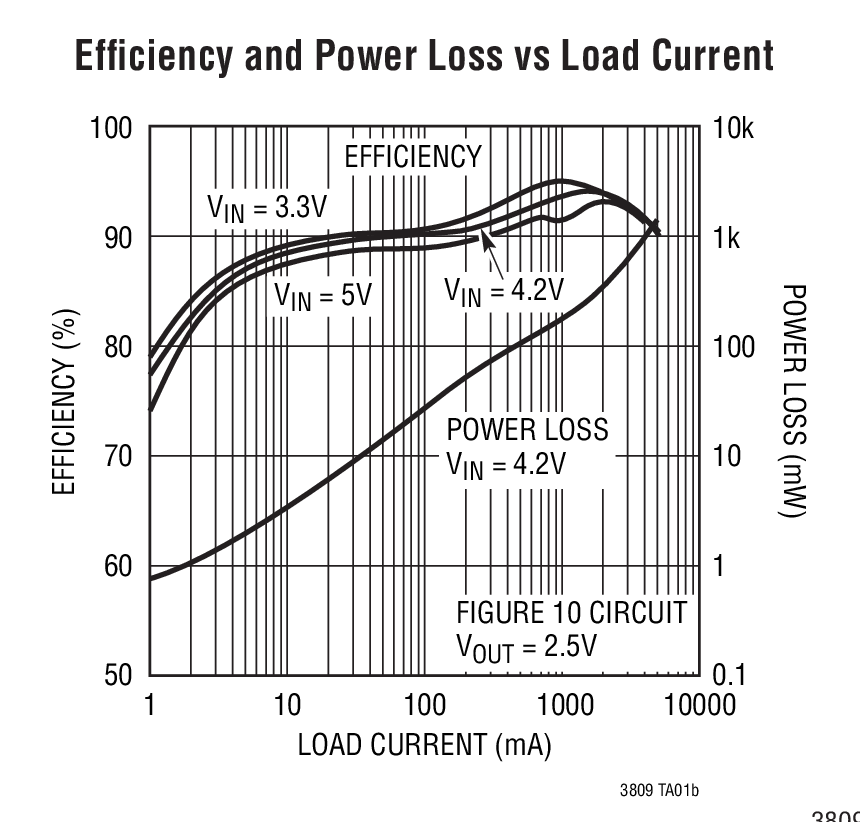

产品详情
LTC®3809 是一款同步降压型开关稳压控制器，可利用极少的外部元件来驱动外部互补型功率 MOSFET。由于采用了恒定频率电流模式架构和 MOSFET VDS 检测，因而免除了增设一个电流检测电阻器的需要，并改善了效率。
对于那些对噪声敏感的应用，可以在外部对 LTC3809 进行同步 (同步范围从 250kHz至 750kHz)。在同步期间或当 SYNC/MODE 引脚被拉至低电平时，突发模式操作被禁用，旨在降低噪声和 RF 干扰。为了进一步地降低 EMI，LTC3809 还运用了一种新颖的扩频调频方法。
突发模式操作在轻负载条件下提供了高效率。100% 占空比提供了低压差操作，从而延长了电池供电型系统的工作时间。
开关频率可以被设置为高达 750kHz，因而允许使用小的表面贴装型电感器和电容器。
LTC3809 采用占板面积小巧的耐热性能增强型 DFN 和 10 引脚 MSOP 封装。
应用
- 单节或两节锂离子电池供电型设备
- 便携式仪器
- 分布式 DC 电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC3809
LTC3809-1
配套产品推荐
LTC3809 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

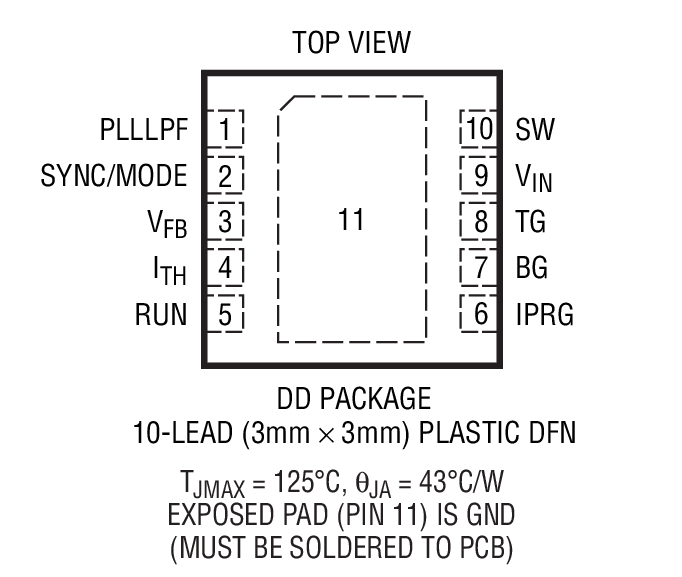

| LTC3809EDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3809EDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |

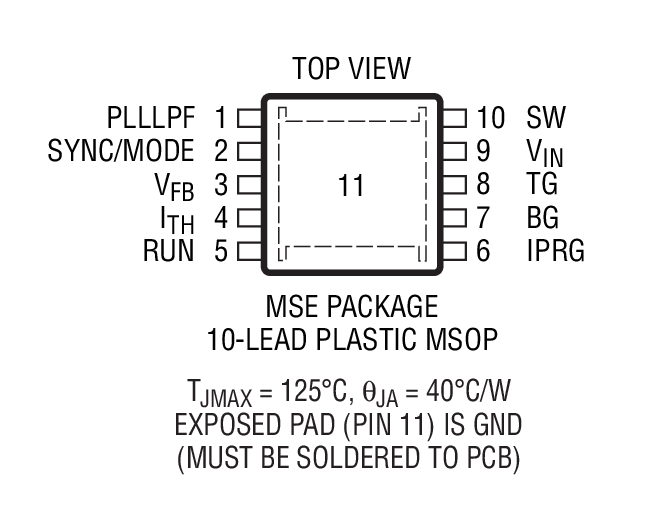

| LTC3809EMSE#PBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP w/ EP | |
| LTC3809EMSE#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP w/ EP | |
| Wafer Fabrication Data | R421 Reliability Data |
