LTC3805

量产

可调频率、电流模式、反激式 DC/DC 控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • VIN 和 VOUT 仅受限于外部元件
  • 可调斜率补偿
  • 具自动再起动功能的可调过流保护
  • 工作频率可利用一个外部电阻器来调节 (70kHz 至 700kHz)
  • 可同步至一个外部时钟
  • ±1.5% 基准准确度
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 具精准门限和可调迟滞的 RUN 引脚
  • 可利用一个外部电容器来设置软起动
  • 低静态电流：360μA

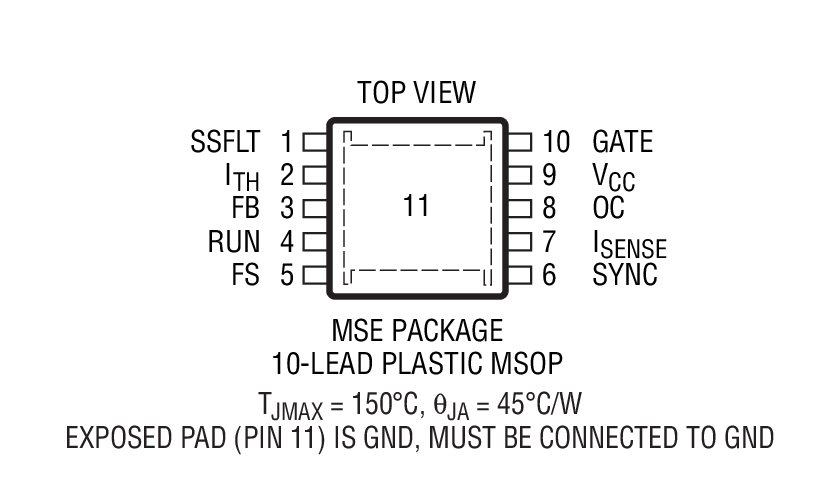

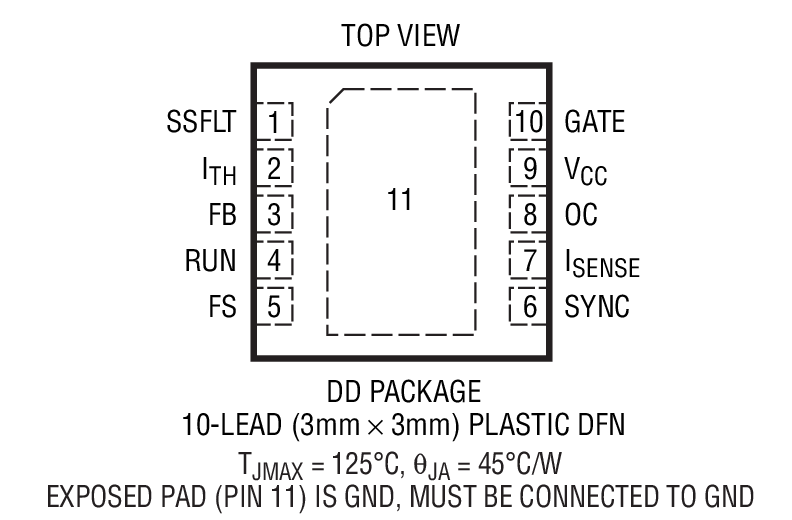

  • 小型 10 引脚 MSOP 和 3mm x 3mm DFN 封装

LTC®3805 是一款用于反激式 DC/DC 转换器的电流模式控制器，专为在高输入和输出电压转换器应用中驱动一个 N 沟道 MOSFET 而设计。工作频率和斜率补偿可利用外部电阻器来设置。可编程过流检测电路负责保护转换器免遭短路的损坏。软起动功能可采用一个外部电容器来设置，而且，软起动电容器还用于设置一种自动再起动功能。

LTC3805 提供了 ±1.5% 输出电压准确度，且静态电流消耗在正常操作期间仅为 360μA，而在微功率启动期间则仅为 40μA。利用一个 9.5V 内部并联稳压器，LTC3805 可通过一个电阻器从高 VIN 来供电，也可以直接从一个 9V 或更低的低阻抗 DC 电压来供电。

LTC3805 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。

应用

  • 电信电源
  • 42V 和 12V 汽车电源
  • 隔离型电子设备
LTC3805
可调频率、电流模式、反激式 DC/DC 控制器

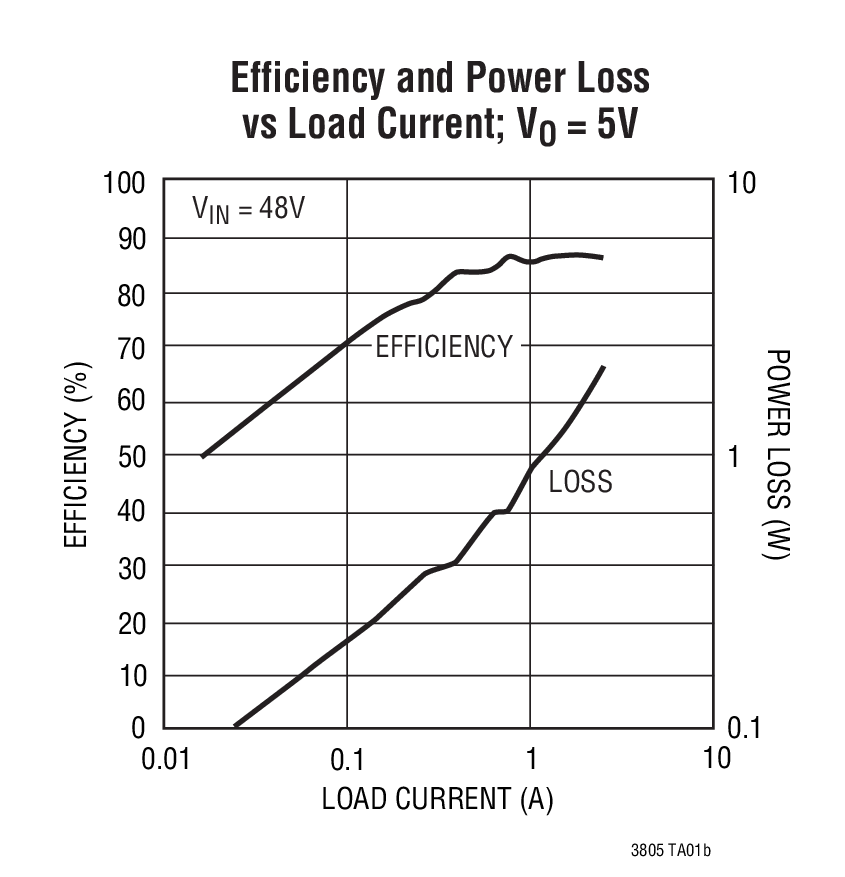

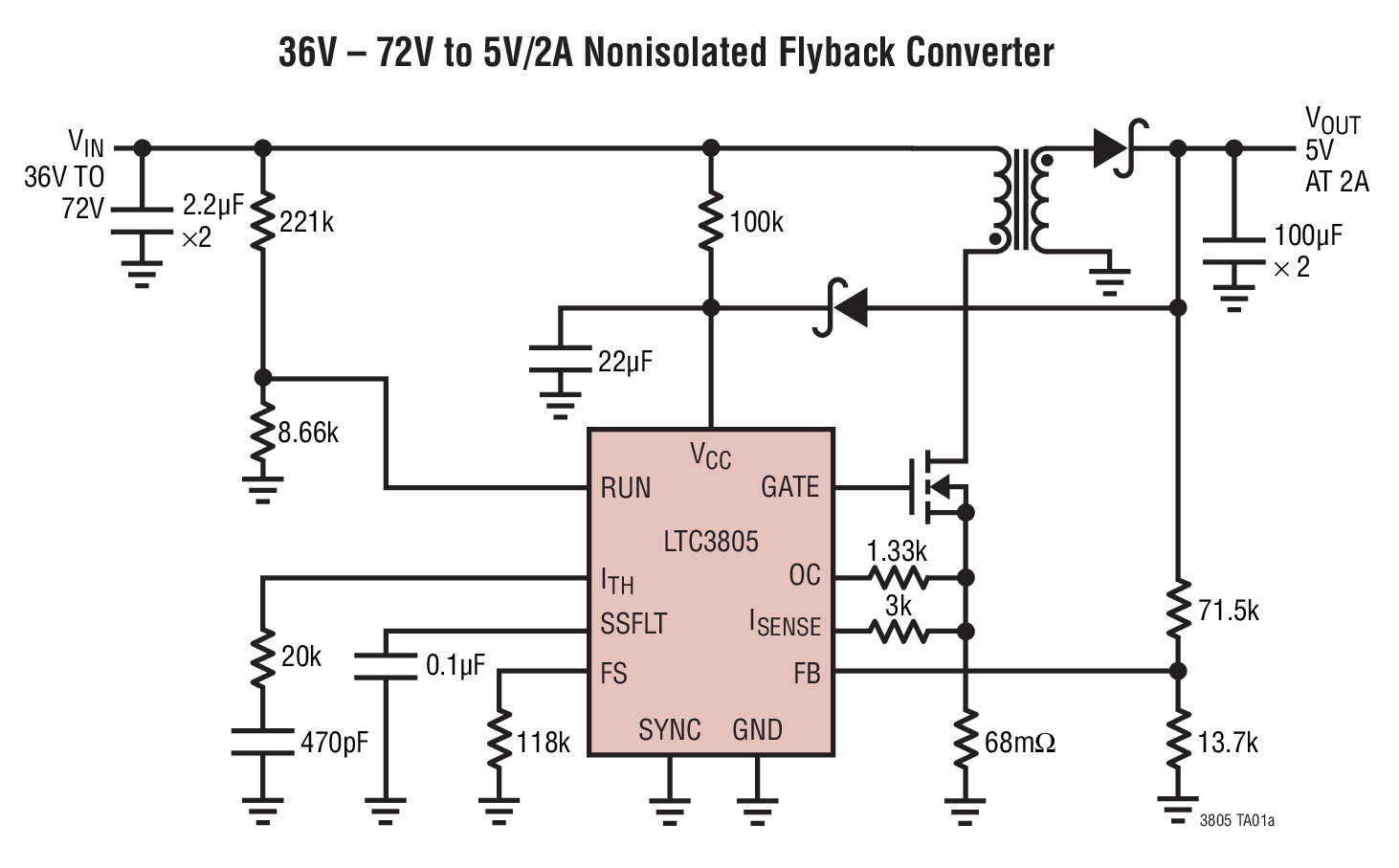

36V – 72V to 5V/2A Nonisolated Flyback Converter Efficiency and Power Loss vs Load Current; VO = 5V Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
开关稳压器和控制器 2
LTM8047
推荐用于新设计 3.1VIN 至 32VIN 隔离式 μModule DC/DC 转换器
LTM8048
推荐用于新设计 具 LDO 后置稳压器的 3.1VIN 至 32VIN 隔离式 μModule DC/DC 转换器
振荡器 2
LTC6908
具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
LTC6909
量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC3805
  • LTC3805-5
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC1311A-A

LTC3805隔离式演示板 | 反激式控制器，18V ≤ VIN ≤ 72V，VOUT = 3.3V (3A)

立即购买 更多内容

产品详情

演示电路1311是一款电信隔离式DC/DC转换器，内置LTC3805/-5恒频电流模式反激式控制器。DC1311将18V至72V输入电压转换为3.3V输出，并提供3A隔离输出电流。可在极轻负载下保持300kHz恒定工作频率，从而减少在宽负载电流范围内产生的低频噪声。该转换器在宽负载范围内提供较高的输出电压精度（通常为±2%），且没有最低负载要求。

DC1311还可通过移除光耦合器和LTC4430电路提供非隔离式设计。该演示电路可轻松修改，以产生高达15V的不同输出电压。随着输出电压增加，必须降低最大输出电流，以将输出功率限制在10W以内。

eval board
schematic 5
DC1045A

LTC3805EMSE Isolated Demo Board | 36V ≤ VIN ≤ 72V, VOUT = 3.3V/3A

立即购买 更多内容

产品详情

Demonstration circuit 1045 is a Telecom isolated DC/DC converter featuring the LTC3805 constant frequency current mode flyback controller. The DC1045 converts 36V to 72V input voltage to an isolated 3A of output current at 3.3V. The 200kHz constant frequency operation is maintained down to very light load to reduce low frequency noise generated over a wide range of load current.
DC1311A-A
LTC3805隔离式演示板 | 反激式控制器，18V ≤ VIN ≤ 72V，VOUT = 3.3V (3A)

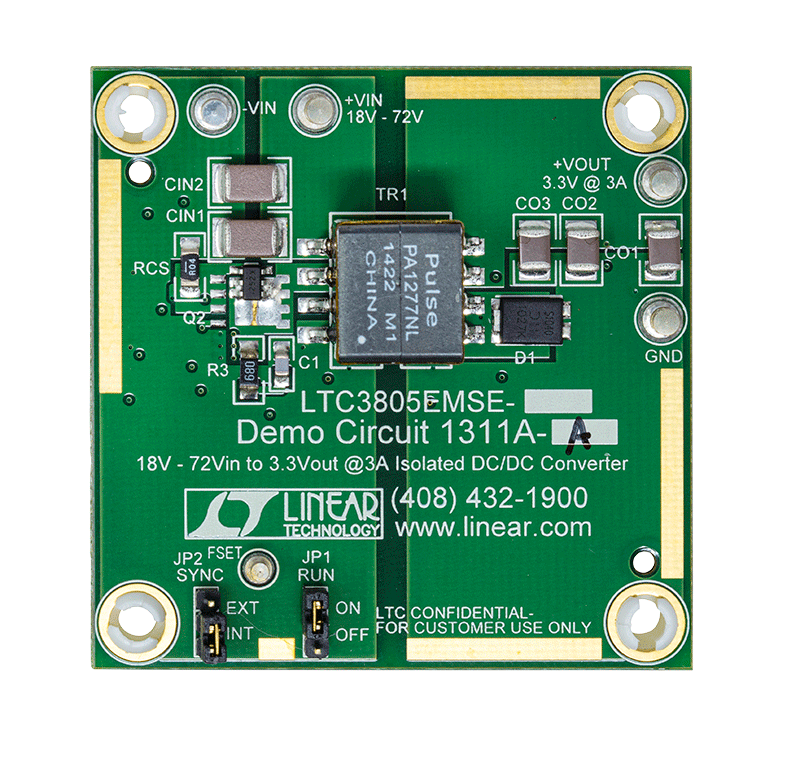

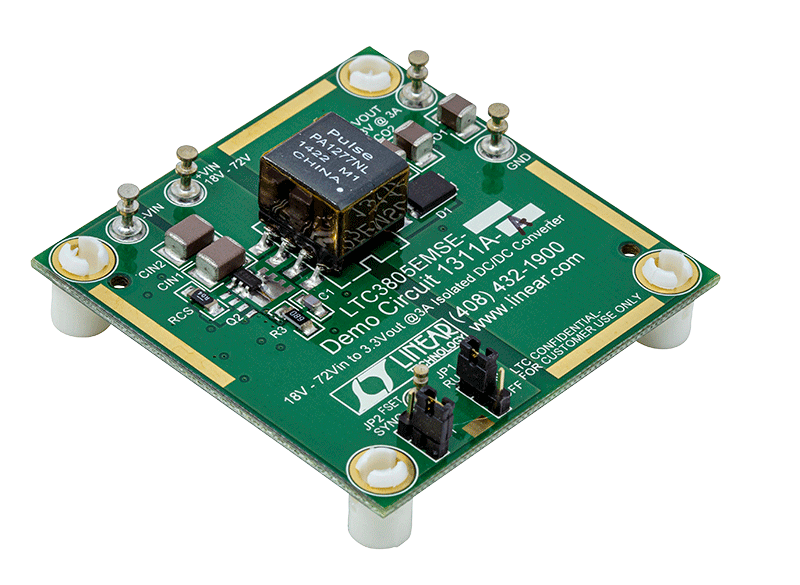

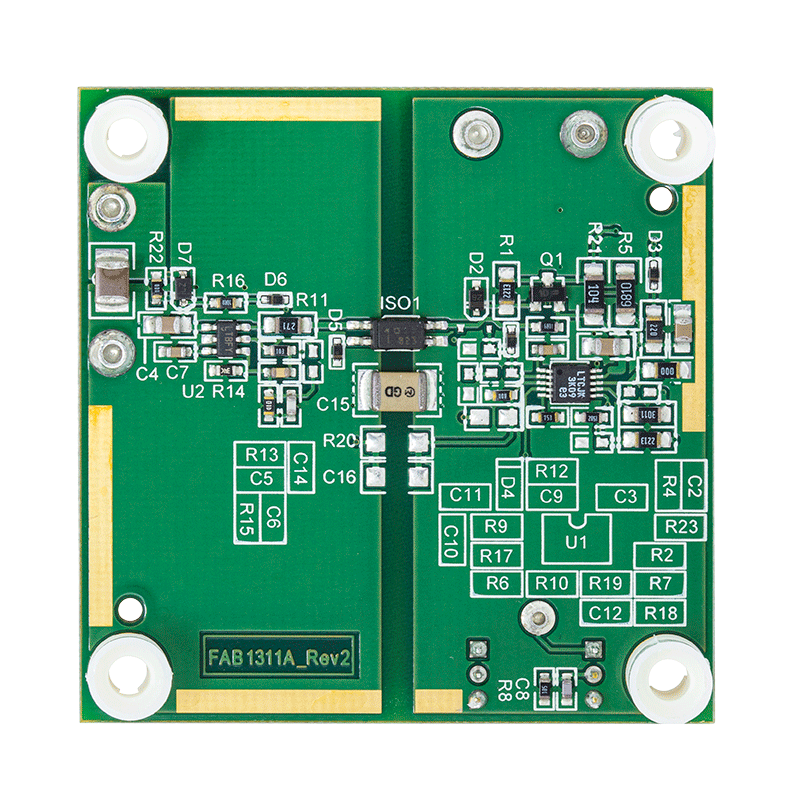

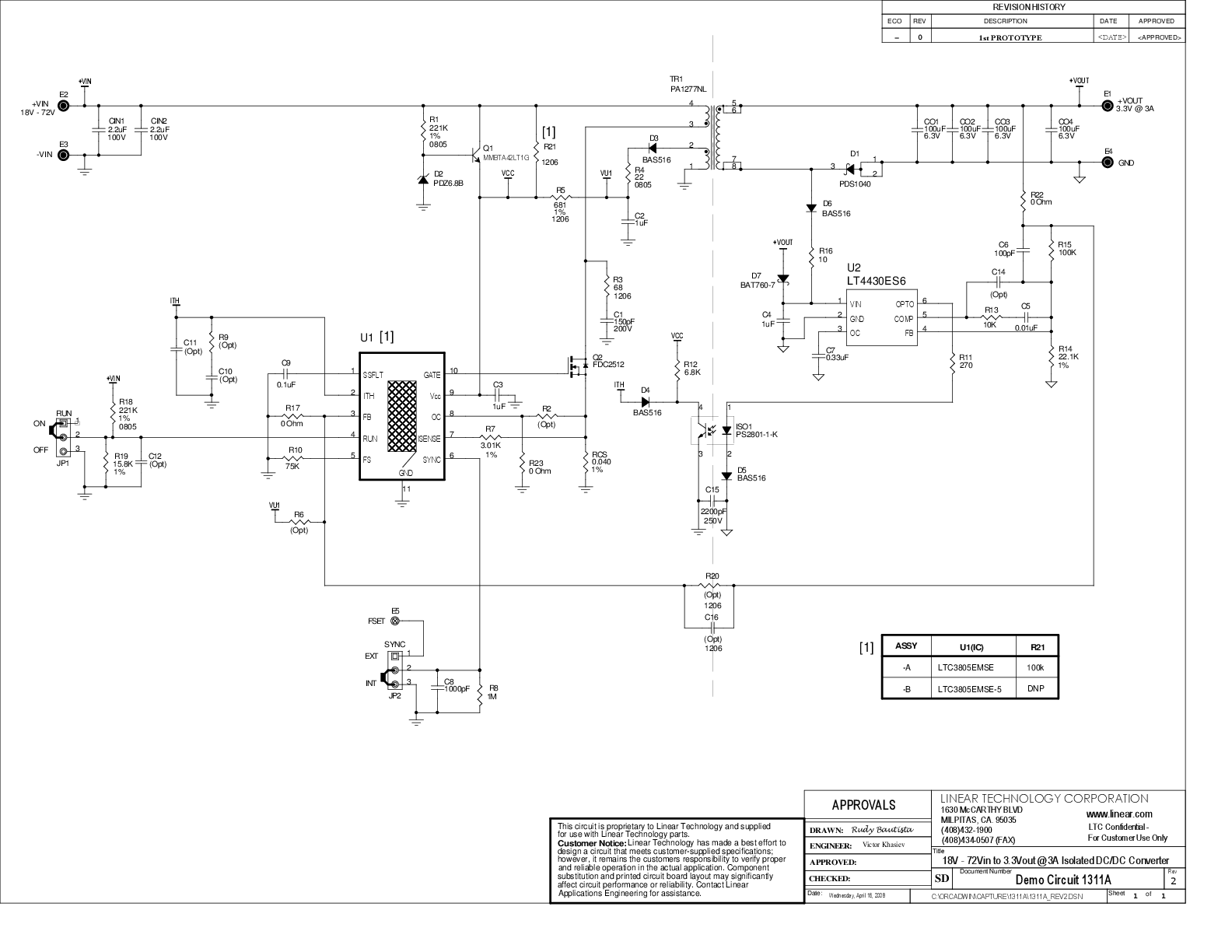

DC1311A-A Evaluation Board DC1311A-A Evaluation Board - Top View DC1311A-A Evaluation Board - Bottom View DC1311A-A - Schematic
DC1045A
LTC3805EMSE Isolated Demo Board | 36V ≤ VIN ≤ 72V, VOUT = 3.3V/3A

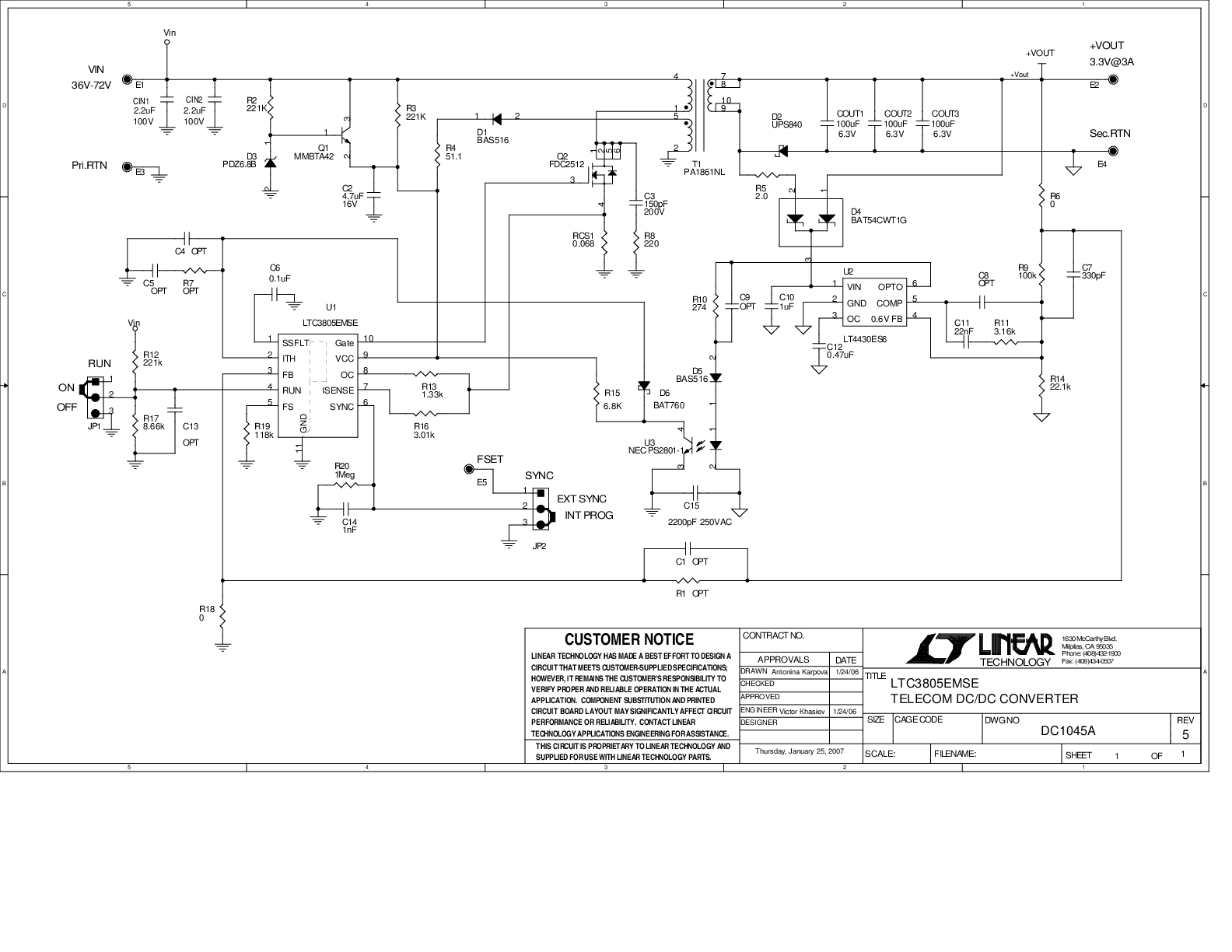

DC1045A - Schematic
