LTC3802

具可编程上电 / 断电跟踪功能的双通道 550kHz 同步两相 DC/DC 控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 宽 VIN 范围:工作和电压前馈补偿时为 3V 至 30V
  • 脉冲前沿调制架构用于提供极低占空比操作
  • 可锁相固定频率:330kHz 至 750kHz
  • 两个 180° 异相控制器
  • 快速可编程上电 / 断电跟踪
  • 可编程电流限制 (无需外部电流检测电阻器)
  • 在轻负载条件下可选择执行突发模式 (Burst Mode®) 操作
  • ±1% 0.6V 电压基准
  • 外部 N 沟道 MOSFET 架构
  • 低的停机电流:<100µA
  • 过压保护和 PGOOD 标记

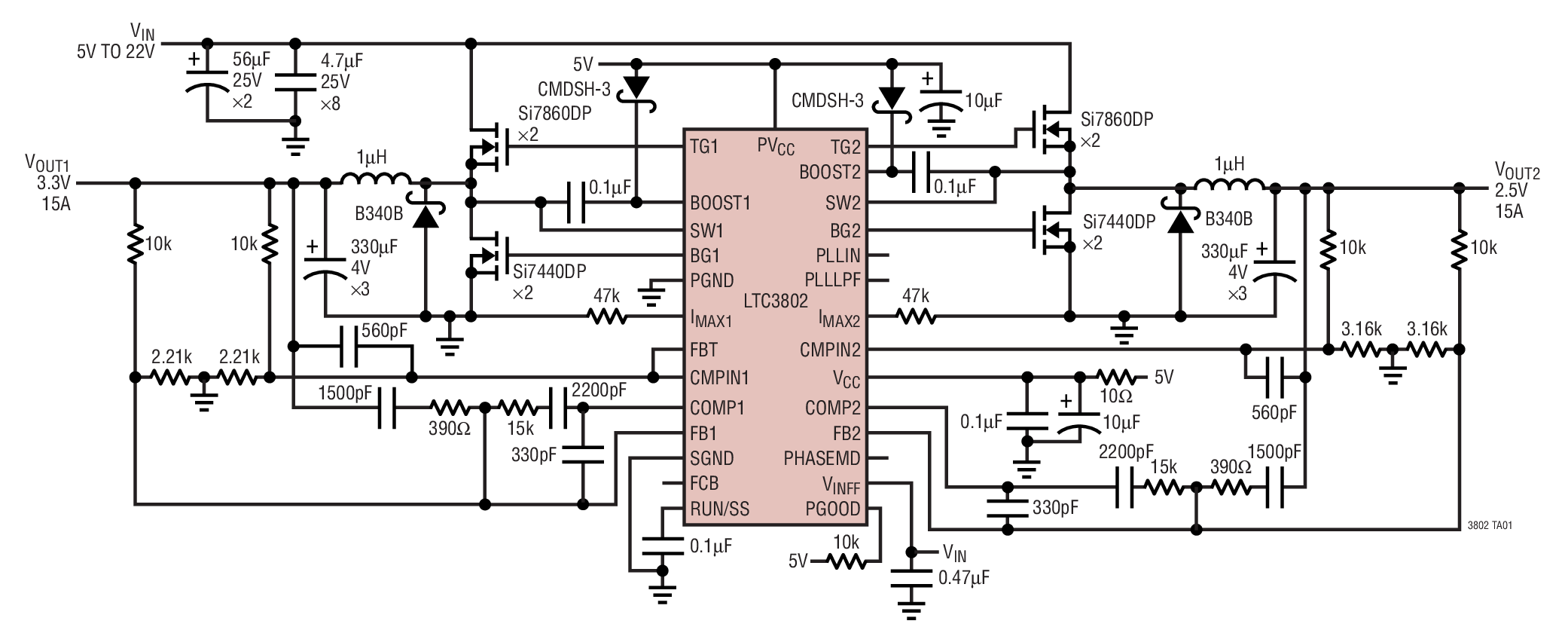

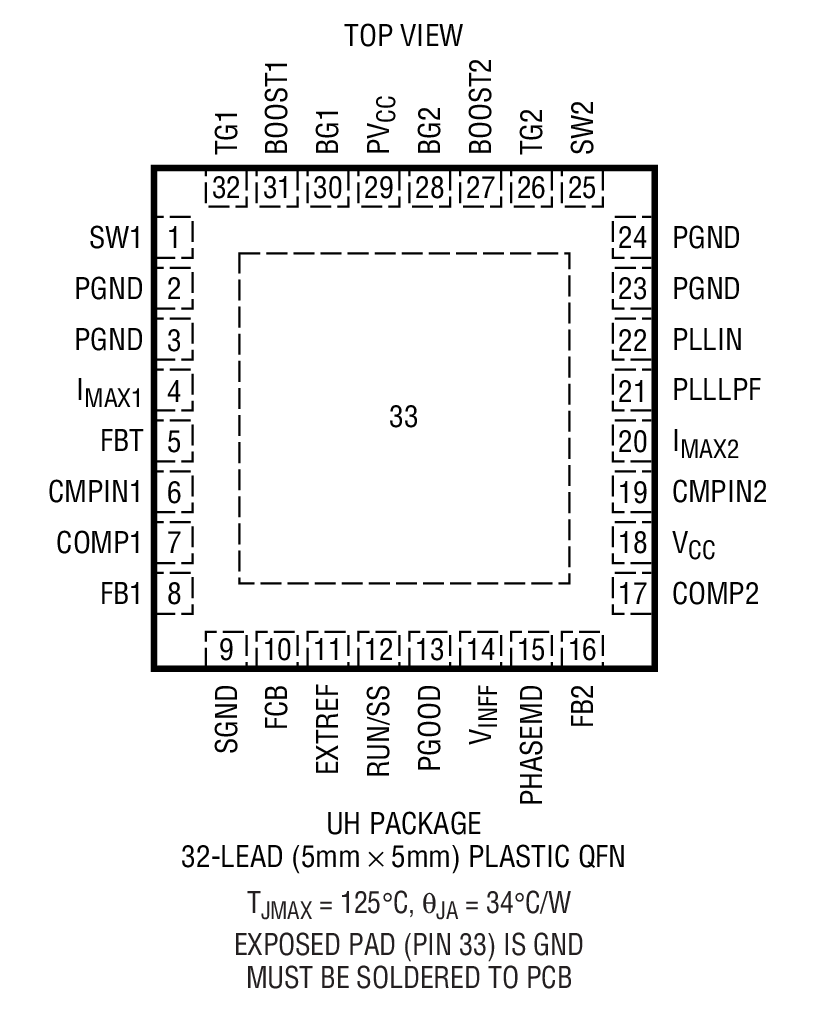

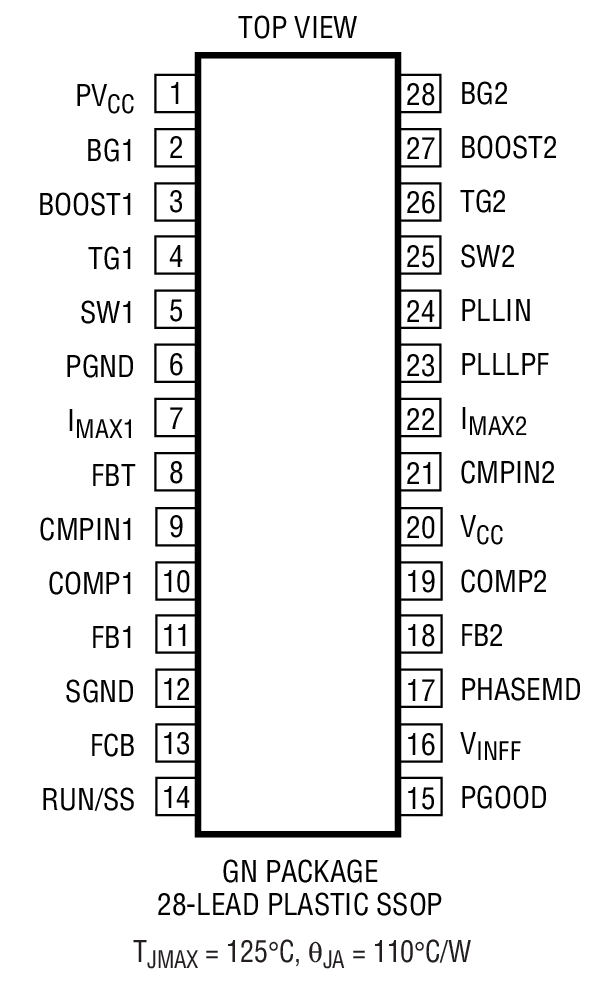

  • 小外形 28 引脚 SSOP 封装和 32 引脚 QFN 封装

更多细节
show more Icon

LTC®3802 是一款双通道开关稳压控制器,其专为从介于 3V 和 30V 之间的输入电压实现高效率降压转换而优化。该控制器采用一种前沿调制方案以允许极低占空比操作。恒定频率电压模式控制器可提供一个 330kHz 至 750kHz 的可锁相频率。通过使两个控制器输出级 180° 异相运行,较大限度降低了由输入电容器的 ESR 所引起的功耗和噪声。同步降压型架构在输出负载降低时自动地转移至突发模式操作,从而在很宽的负载电流范围内确保了最大效率。

LTC3802 具有一个经过修整的内置 0.6V 基准,并在转换器输出端上提供了优于 1% 的调节准确度。一个单独的输出检测提供实时过压保护和电源良好 (PGOOD) 检测。一个 FBT 引脚负责设置两个通道之间的上电 / 断电跟踪,以满足各种不同的电源排序要求。一个 RUN/SS 引脚提供软启动和可从外部设置的电流限制保护功能。


应用

  • 笔记本电脑和掌上型电脑
  • 便携式仪器
  • 电池供电式数字设备
  • DC 功率分配系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3802EGN#PBF
  • HTML
  • HTML
LTC3802EGN#TRPBF
  • HTML
  • HTML
LTC3802EUH#PBF
  • HTML
  • HTML
LTC3802EUH#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

DC653A

LTC3802EGN演示板 | 双路,VIN = 7V至24V,VOUT1 = 3.3V (15A),VOUT2 = 2.5V (15A)

zoom

DC653A

LTC3802EGN演示板 | 双路,VIN = 7V至24V,VOUT1 = 3.3V (15A),VOUT2 = 2.5V (15A)

LTC3802EGN演示板 | 双路,VIN = 7V至24V,VOUT1 = 3.3V (15A),VOUT2 = 2.5V (15A)

产品详情

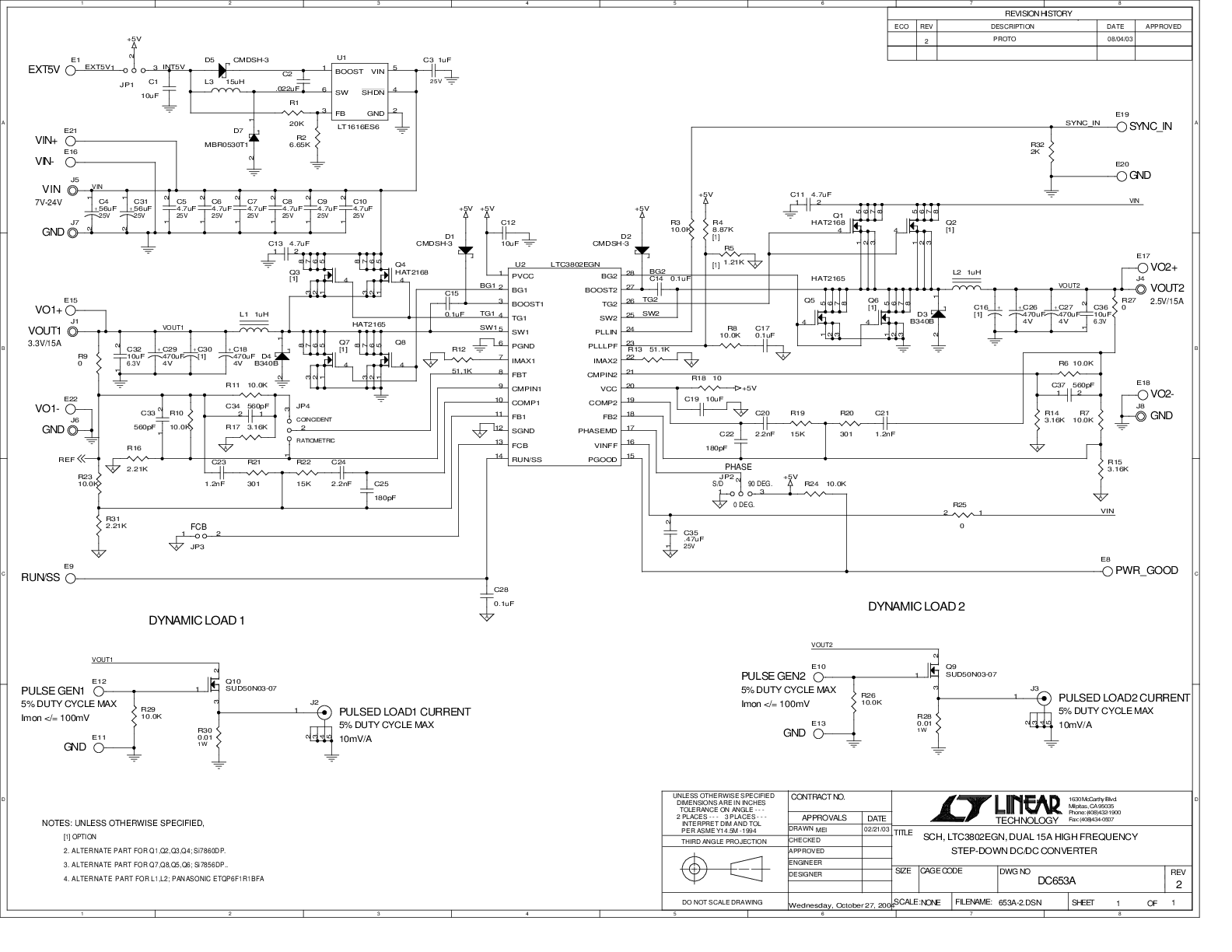

演示电路653A是一款双通道15A降压型DC/DC转换器,内置LTC3802EGN。LTC3802EGN本身是一款同步电压模式控制器。演示电路653A的输出#1是3.3V/15A电源轨,输出#2是2.5V/15A电源轨。输入电压范围为7V至24V。LTC3802的标称开关频率为550kHz,其锁相同步范围为330kHz至750kHz。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
