LTC3736

量产

具有输出跟踪功能的双通道、两相、No R_SENSE 同步控制器

产品模型: 4

Viewing:

概述

无需电流检测电阻器
异相控制器降低了所需的输入电容
跟踪功能
宽 V_IN 范围：2.75V 至 9.8V
恒定频率电流模式操作
0.6V ± 1.5% 电压基准
低压差操作：100% 占空比
用于频率锁定或调节的真正 PLL
可选的突发模式 (Burst Mode^®) / 强制连续操作

辅助绕组调节
内部软起动电路
电源良好输出电压监视器
输出过压保护
微功率停机模式：I_Q = 9μA
纤巧型扁平 (4mm × 4mm) QFN 封装和窄体 SSOP 封装

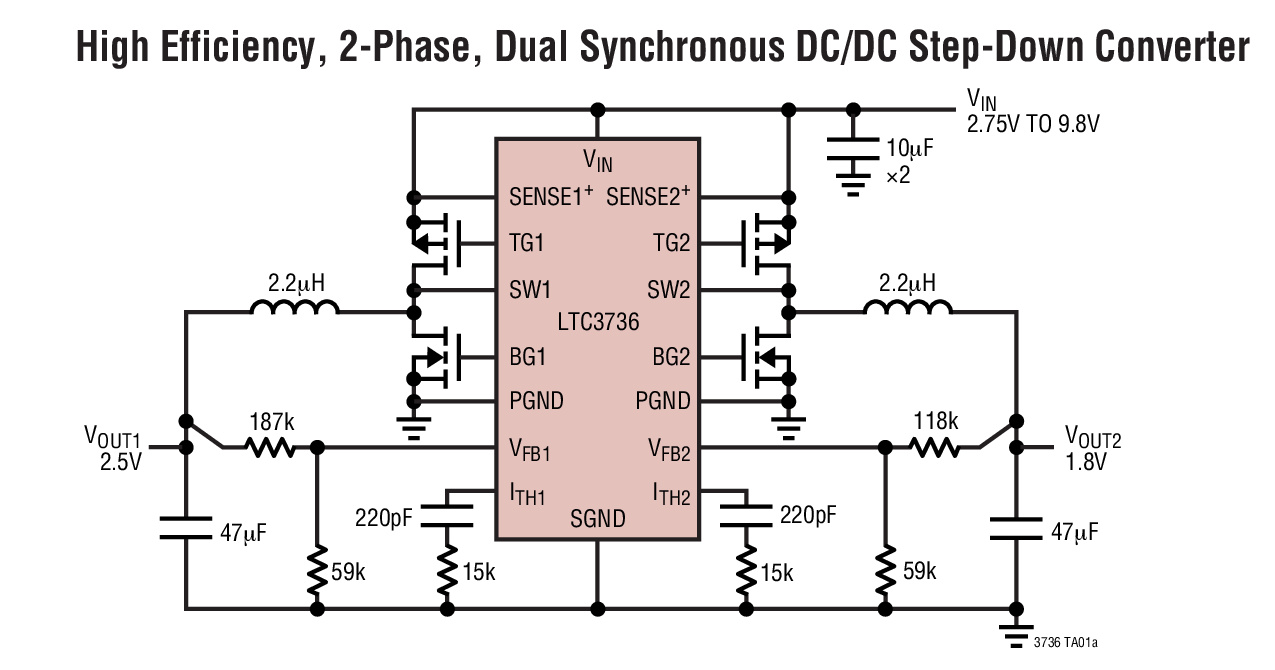

LTC3736 是一款具跟踪功能的两相、双通道、同步降压型开关稳压控制器，可采用极少的外部组件来驱动外部互补型功率 MOSFET。具 MOSFET V_DS 检测功能的恒定频率电流模式架构免除了增设检测电阻器的需要，并且改善了效率。通过使两个控制器异相运作，较大限度地减低了由于输入电容的 ESR 所导致的功率损失和噪声。

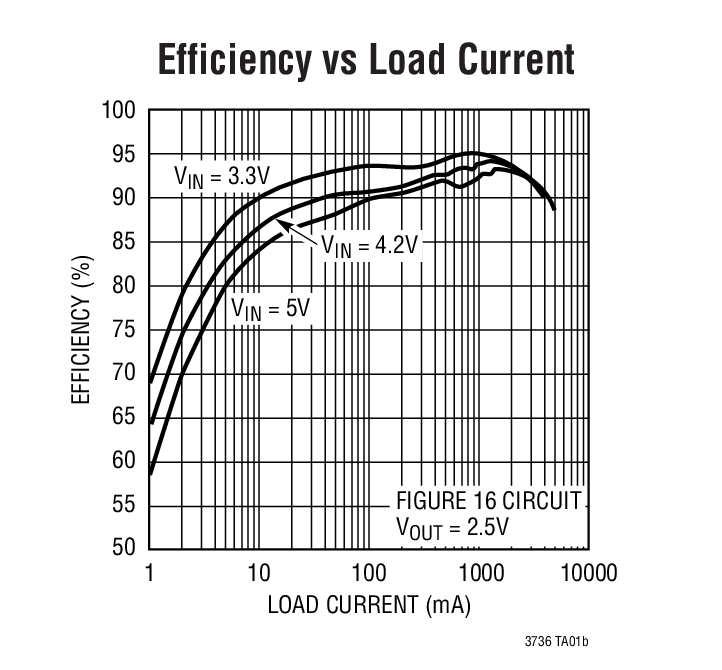

突发模式操作可在轻负载条件下提供高效率。100% 的占空比能力实现了低压差运作，从而延长了电池供电型系统中的工作时间。

该器件的开关频率可被设置为高达 750MHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可以对 LTC3736 的开关频率进行外部同步 (同步范围从 250kHz 至 850kHz)。突发模式操作在同步期间或者 SYNC/FCB 引脚被拉至低电平时禁用，旨在降低噪声和 RF 干扰。自动软起动在内部进行控制。

LTC3736 采用纤巧的耐热性能增强型 (4mm × 4mm) QFN 封装或 24 引脚窄体 SSOP 封装。

应用

单节或两节锂离子电池供电型设备
笔记本电脑和掌上型电脑、PDA
便携式仪器
分布式 DC 电源系统

产品模型: 4

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

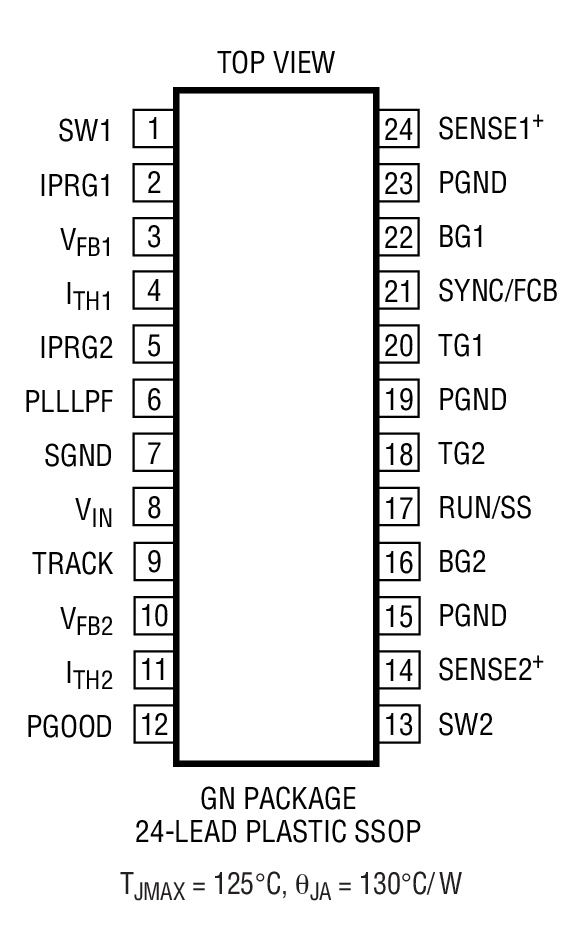

LTC3736EGN#PBF	24-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3736EGN#TRPBF	24-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

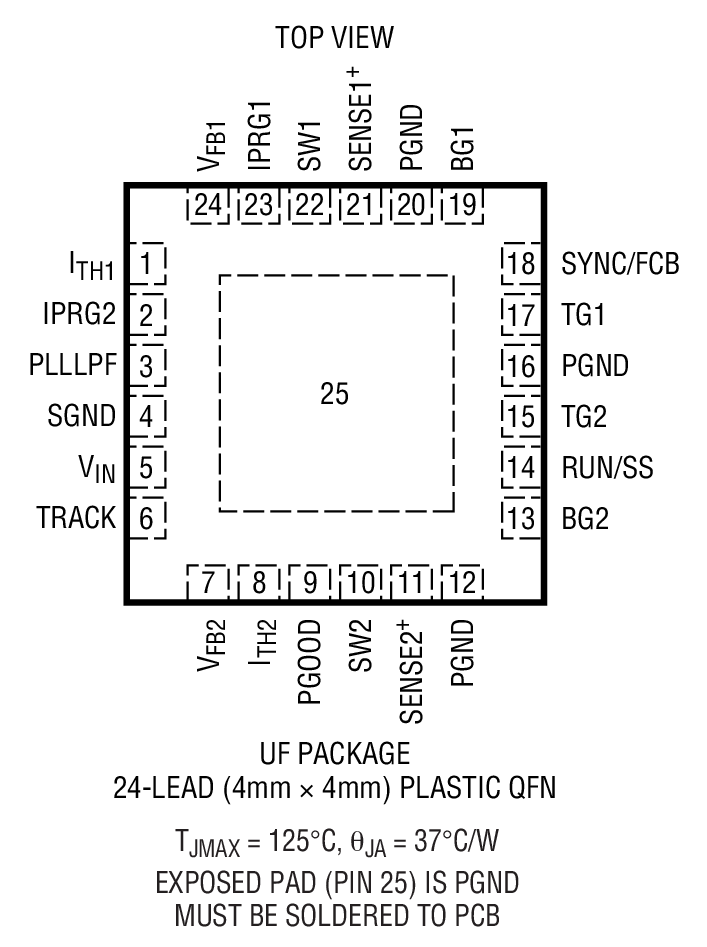

LTC3736EUF#PBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3736EUF#TRPBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
		PCN24_0235_Form Material_Report Other Delta Qualification Matrix
LTC3736EGN#PBF	量产
LTC3736EGN#TRPBF	量产
8月 10, 2022 - 22_0177 Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
		PCN22_0177_Form Material_Report Delta Qualification Matrix
LTC3736EGN#PBF	量产
LTC3736EGN#TRPBF	量产
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC3736EUF#PBF	量产
LTC3736EUF#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
电源系统管理(PSM)和时序控制器 1
LTC2974	推荐用于新设计	具有精确输出电流的4通道PMBus电源系统管理器
开关稳压器和控制器 1
LTC3880	推荐用于新设计	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
振荡器 2
LTC6908		具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
LTC6909	量产	采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

部分模型	产品周期	描述
LTC3880	推荐用于新设计	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
LTC2974	推荐用于新设计	具有精确输出电流的4通道PMBus电源系统管理器

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTC3736
LTC3736-1
LTC3736-2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC3736EUF演示板 2.7V ≤ VIN ≤ 8V， VOUT1 = 2.5V (5A)， VOUT2 = 1.8V (5A)

立即购买更多内容

产品详情

演示电路663是一款2相双通道同步高效率降压DC/DC转换器，内置LTC3736EUF控制器。LTC3736具有Burst工作模式（轻负载下）。该演示板在2.7V至8V输入电压范围内工作，提供2.5V (5A)和1.8V (5A)输出。

资料

DC663A - Demo Manual
2009/9/24

DC663A - Design File
2009/9/24

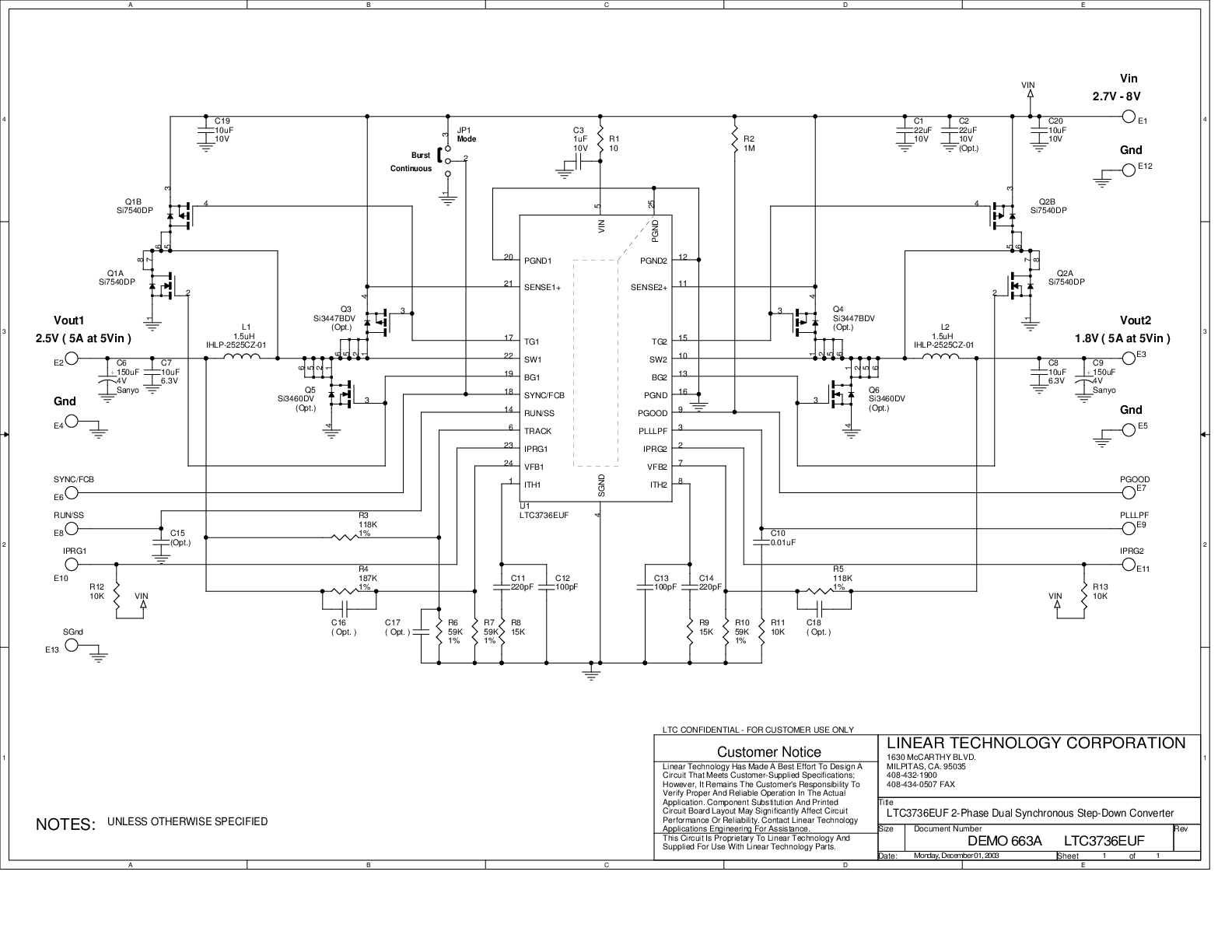

DC663A - Schematic
2009/9/24
