LTC3736-2
量产具有输出跟踪功能的双通道、两相、No RSENSE™ 同步控制器
- 产品模型
- 4
概述
- 无需电流检测电阻器
- 异相控制器降低了所需的输入电容
- 宽 VIN 范围：2.75V 至 9.8V
- 跟踪功能
- 0.6V ±1% 电压基准
- 高电流限值
- 恒定频率电流模式操作
- 低压差操作：100% 占空比
- 用于频率锁定或调节的真正PLL
- 可选的脉冲跳跃/强制连续操作
- 辅助绕组调节
- 内部软起动电路
- 电源良好输出电压监视器
- 输出过压保护
- 微功率停机模式：IQ = 9μA
- 纤巧型扁平 (4mm x 4mm) QFN 和窄体 SSOP 封装
LTC3736-2是一款带跟踪功能的两相双通道同步降压型开关稳压器控制器，可驱动外部互补功率MOSFET，且只需少量外部元件。采用恒定频率电流模式架构，结合MOSFET的 VDS检测技术，省去了检测电阻，提高了效率。两个控制器采用异相工作方式，最大限度地降低了由输入电容ESR引起的功率损耗和噪声。
脉冲跳跃工作模式在轻负载下可实现高效率。100%占空比能力支持低压差工作，延长了电池供电系统的工作时间。
开关频率可编程至750kHz，允许使用小型表面贴装电感和电容。对于对噪声敏感的应用，LTC3736-2的开关频率可在250kHz至850kHz范围内进行外部同步。内置软启动功能（可通过外部电路延长）在启动期间使输出电压平稳上升。
LTC3736-2提供微型散热增强型(4mm × 4mm) QFN封装和24引脚窄体SSOP封装。
| 最大电流检测电压 | 突发模式 | 软启动 | 扩频 | |
| LTC3736 | 204mV | 是 | 否 | 否 |
| LTC3736-1 | 204mV | 否 | 否 | 是 |
| LTC3736-2 | 345mV | 否 | 是 | 否 |
应用
- 一节或两节锂离子电池供电设备
- 笔记本电脑和掌上型电脑、PDA
- 便携式仪器仪表
- 分布式直流电源系统
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3736EGN-2#PBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC3736EGN-2#TRPBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC3736EUF-2#PBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC3736EUF-2#TRPBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking |
||
| LTC3736EGN-2#PBF | 量产 | |
| LTC3736EGN-2#TRPBF | 量产 | |
|
8月 10, 2022 - 22_0177 Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL |
||
| LTC3736EGN-2#PBF | 量产 | |
| LTC3736EGN-2#TRPBF | 量产 | |
|
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products |
||
| LTC3736EUF-2#PBF | 量产 | |
| LTC3736EUF-2#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC3736
- LTC3736-1
- LTC3736-2
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

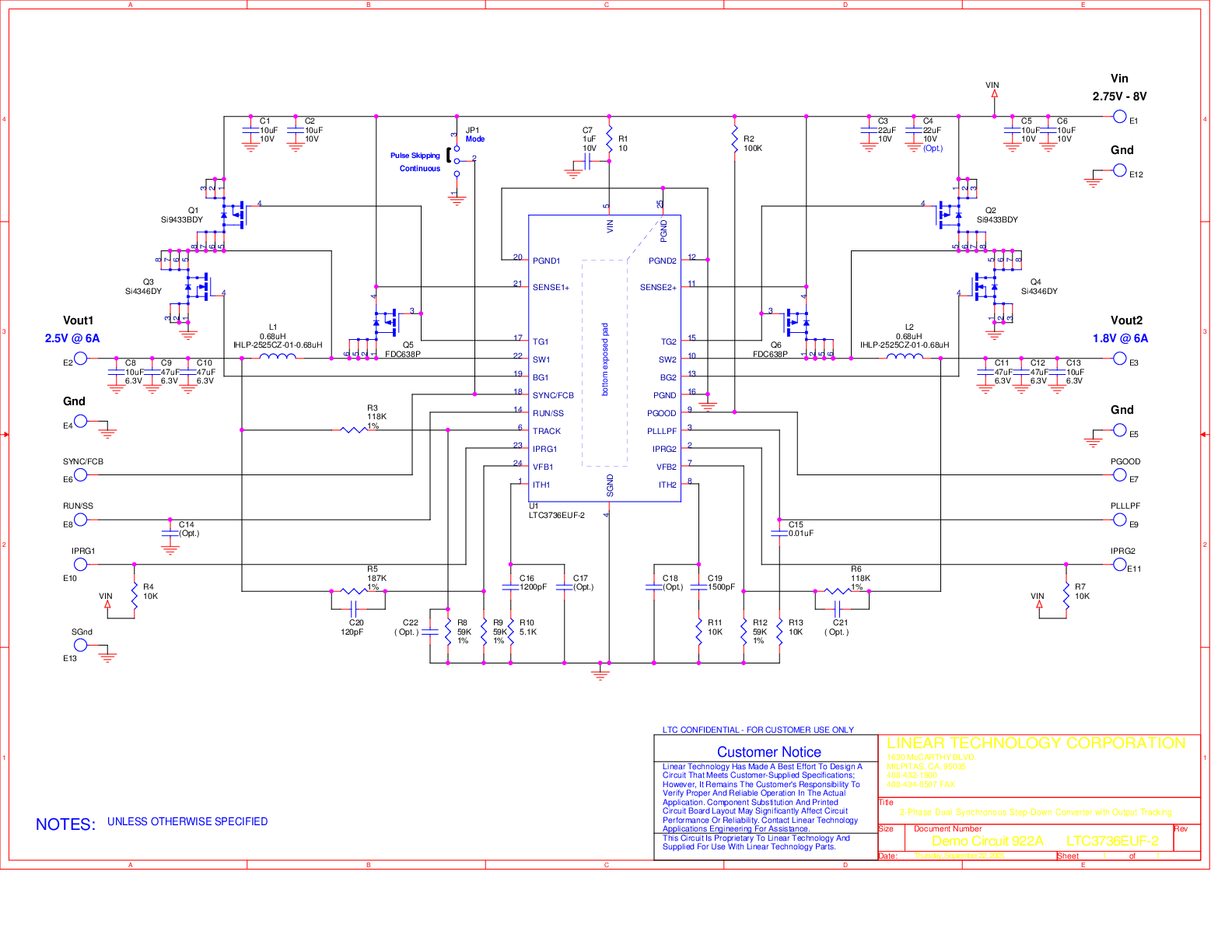

LTC3736EUF-2演示板 | 2相，2.7V ≤ VIN ≤ 8V，VOUT1= 2.5V (5A)，VOUT2 = 1.8V (5A)
