概览

优势和特点

  • 具内置 MOSFET 驱动器的三相电流模式控制器
  • ±5% 的输出电流匹配准确度优化了热性能及电感器和 MOSFET 的尺寸
  • 差分放大器可准确地检测 VOUT
  • 在整个温度范围内实现了 ±1% VREF 准确度
  • VOUT 范围:0.6V 至 5.5V (未采用差分放大器)
  • VOUT 范围:0.6V 至 (VCC - 1.2V) (采用差分放大器)
  • 每相 250kHz 至 600kHz、PLL、固定频率
  • PWM、逐级递减 (Stage Shedding™) 或突发模式 (Burst Mode®) 操作
  • OPTI-LOOP® 补偿较大限度地减小输出电容 COUT
  • 可调软起动电流斜坡上升
  • 具备停用选项的短路停机定时器
  • 过压软闭锁
  • 可调欠压闭锁门限
  • 可选择的相位输出以实现多达 12 相的操作

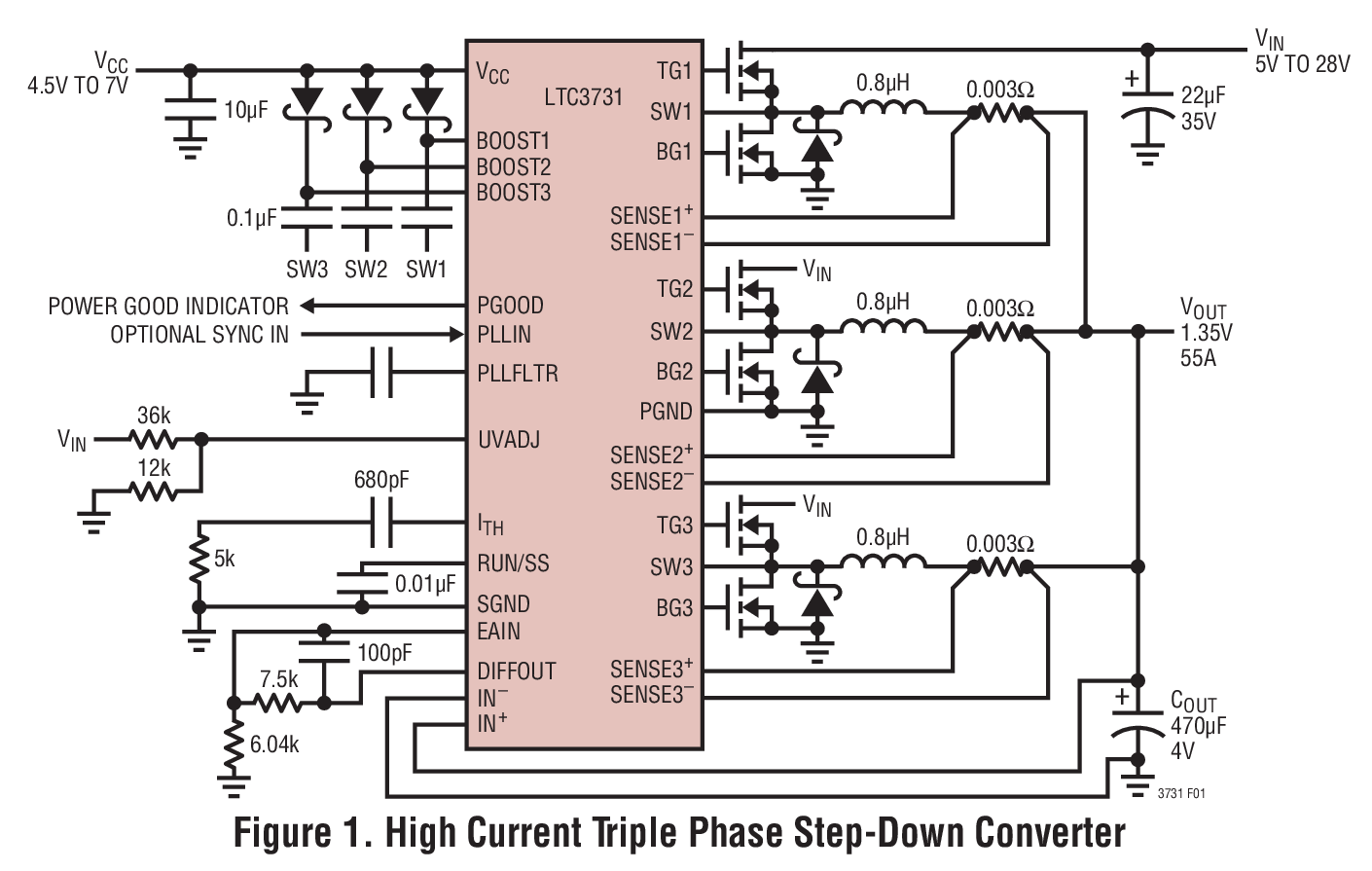

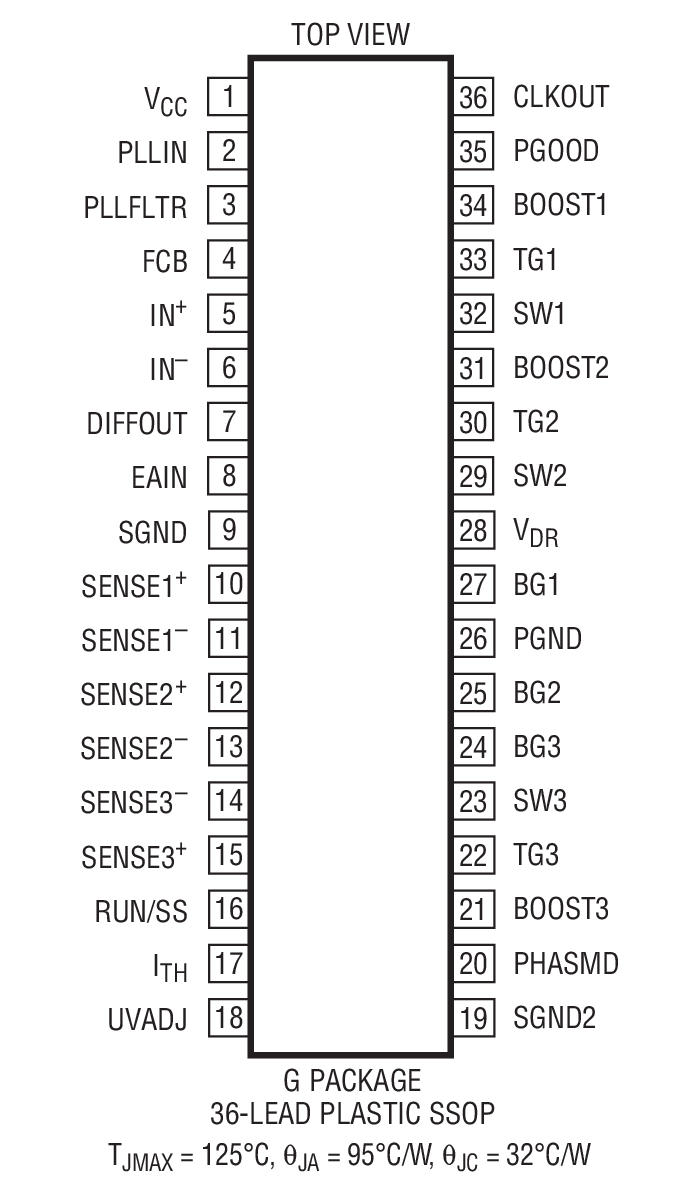

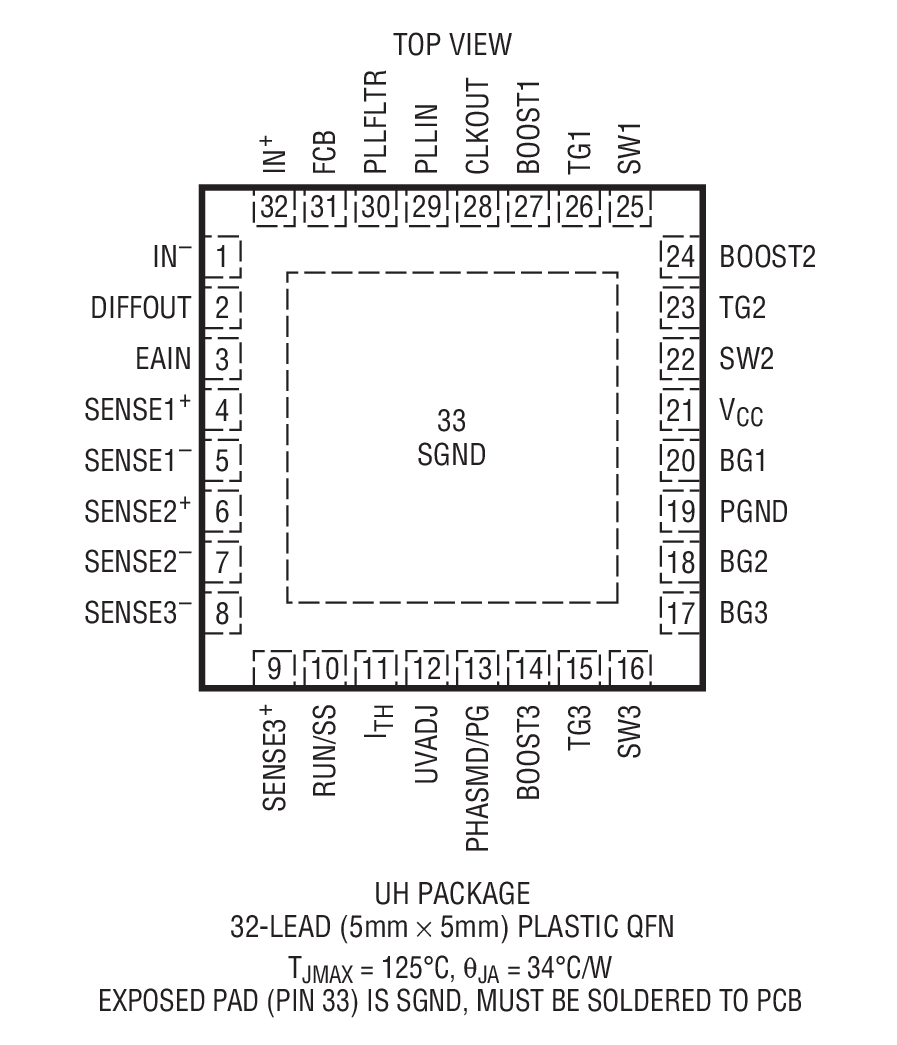

  • 采用5mm x 5mm QFN 封装和 36 引脚窄体 (0.209”) SSOP 封装

产品详情

LTC®3731 是一款多相 (PolyPhase®) 同步降压型开关稳压控制器,用于以一种可锁相固定频率架构来驱动全 N 沟道外部功率 MOSFET 级。该三相控制器以 120° 相位分离和高达每相 600kHz 的频率来驱动其输出级,旨在较大限度地降低输入和输出滤波电容器中的 RMS 电流损耗。这种三相方法实际上使基频增至三倍,从而改善了瞬态响应并以一个最佳频率来运作每个控制器,以实现高效率和热设计的简易性。通过选择使用输出逐级递减或突发模式操作,优化了轻负载时的效率。

一个差分放大器可对负载点上输出电压的高端及低端提供真正的远端采样。

软起动和一种可停用的定时短路停机功能可保护 MOSFET 及负载。电流折返功能则在短路或过载情况下提供了针对外部 MOSFET 的保护作用。


应用

  • 台式电脑和服务器
  • 高性能的笔记本电脑
  • 大输出电流 DC/DC 电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

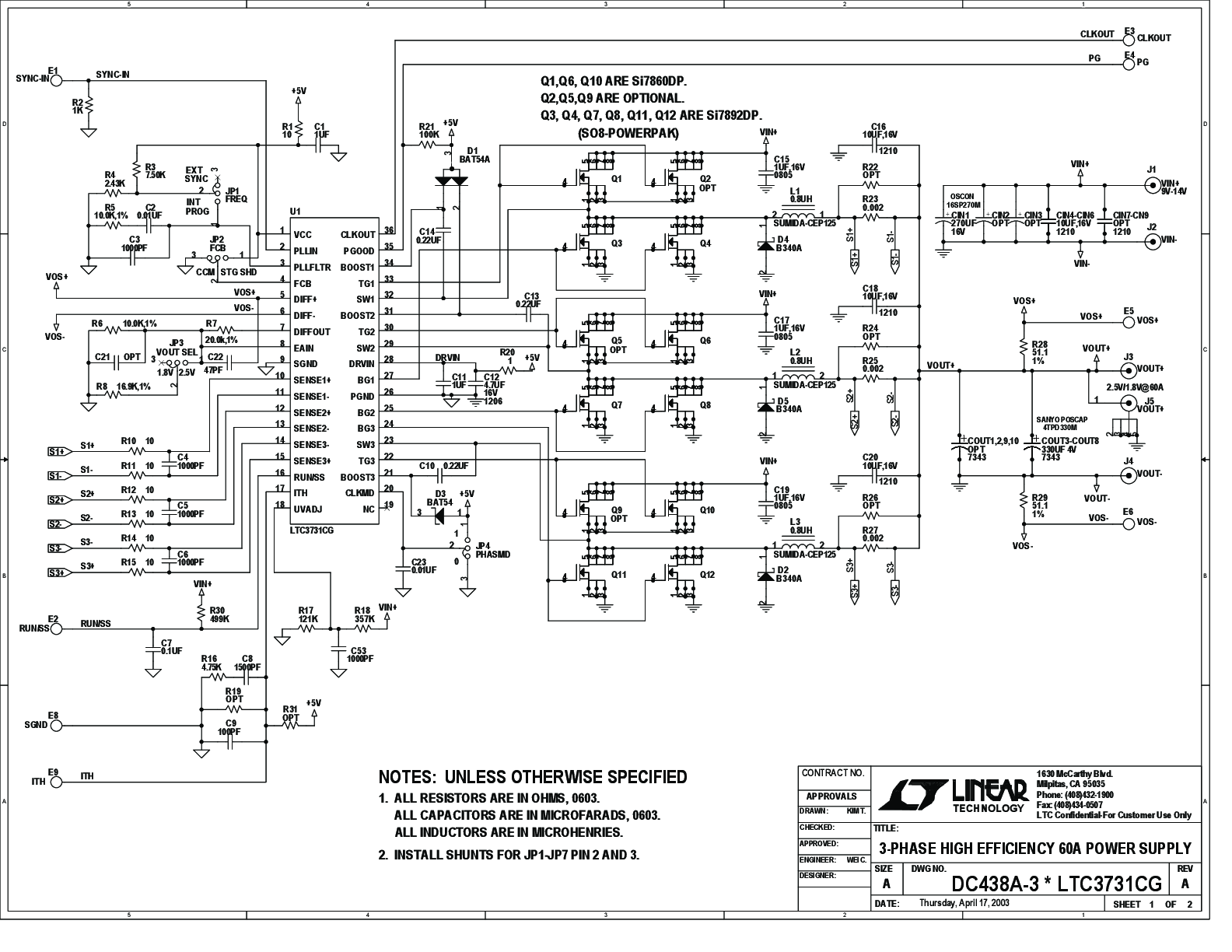

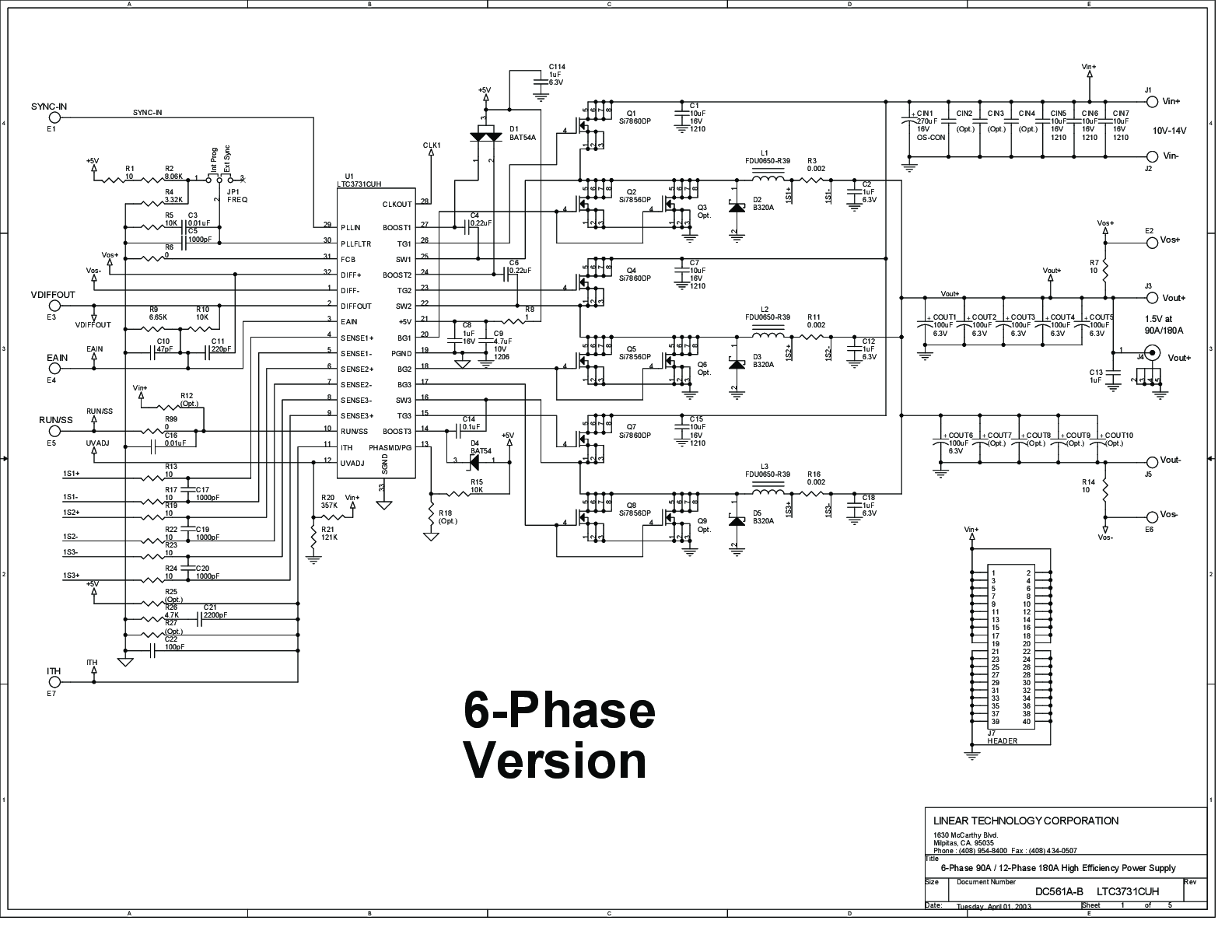

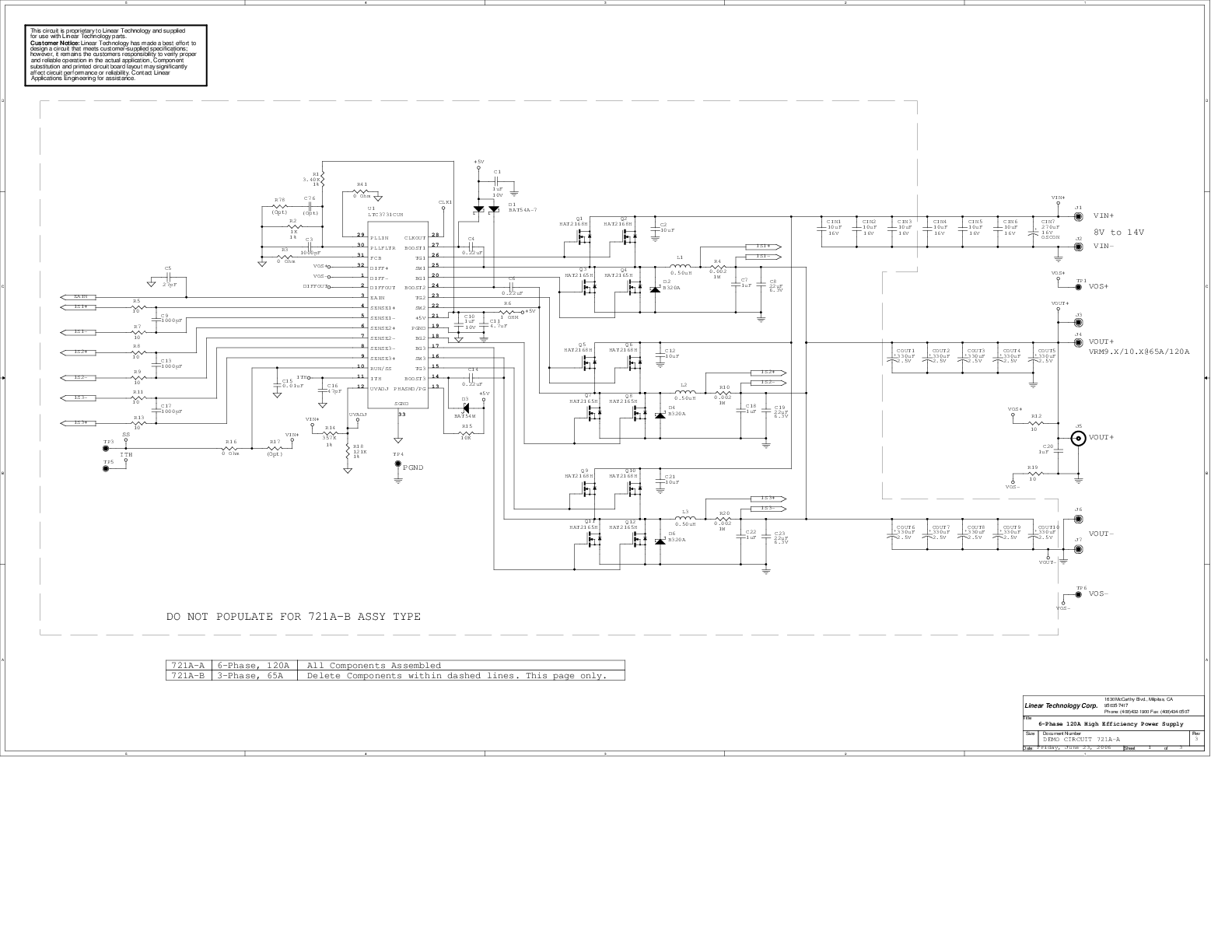

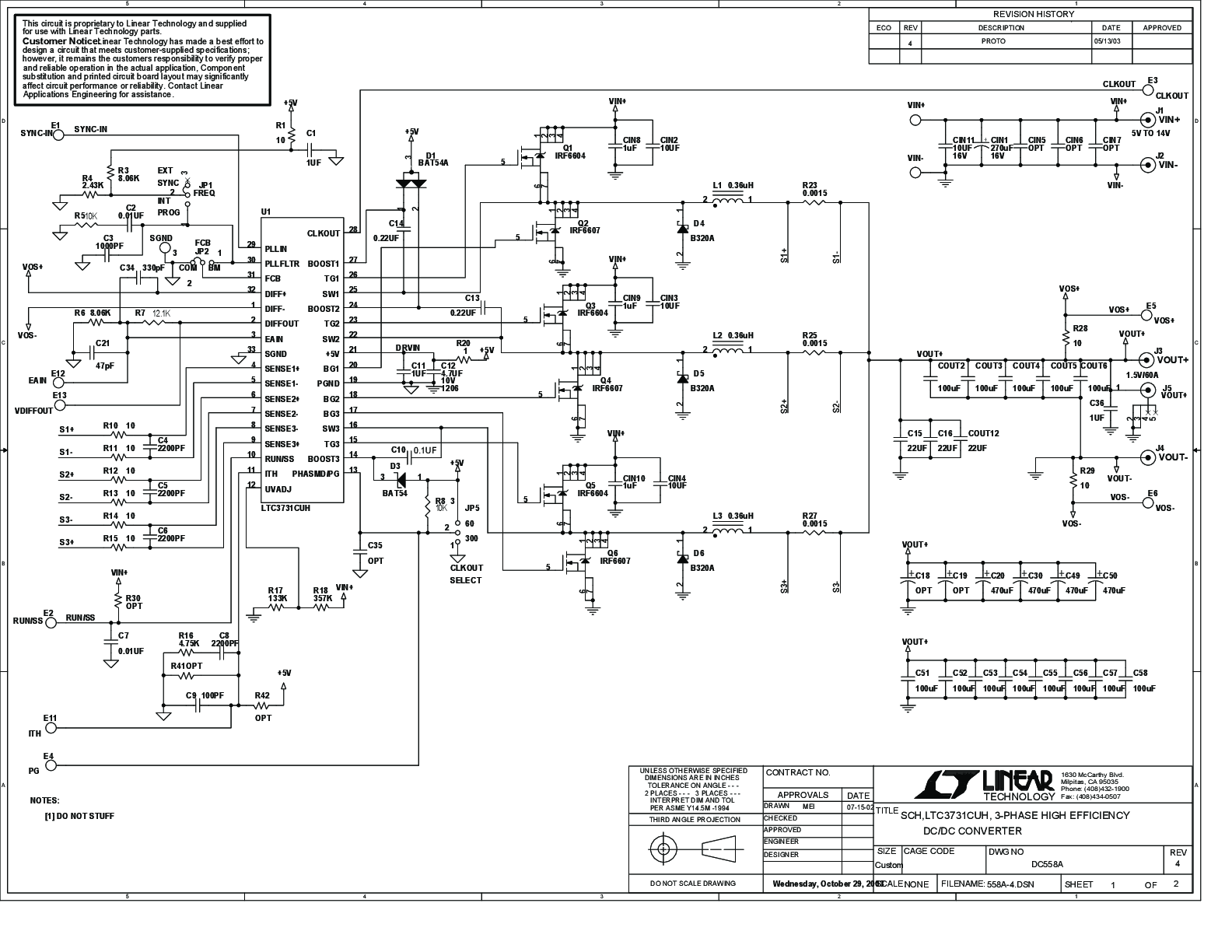

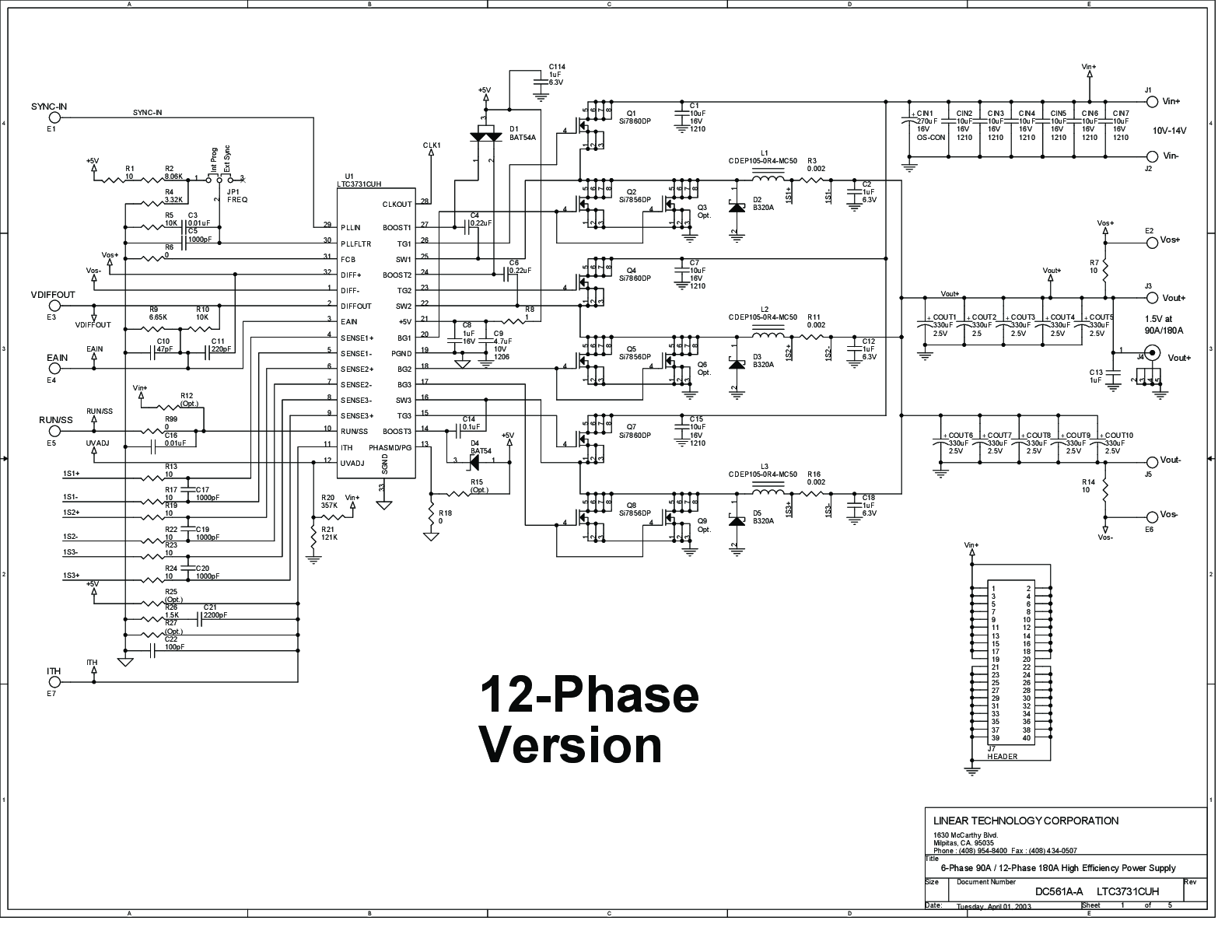

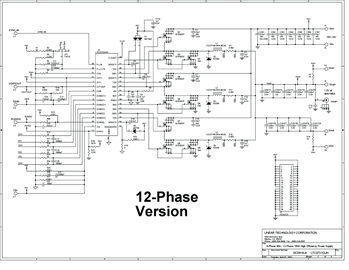

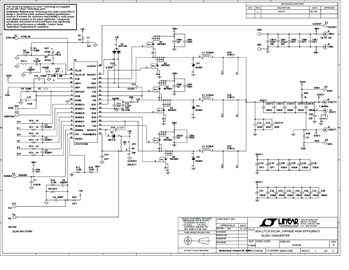

评估套件 (5)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LTC3731
LTC3731H
