概览
优势和特点

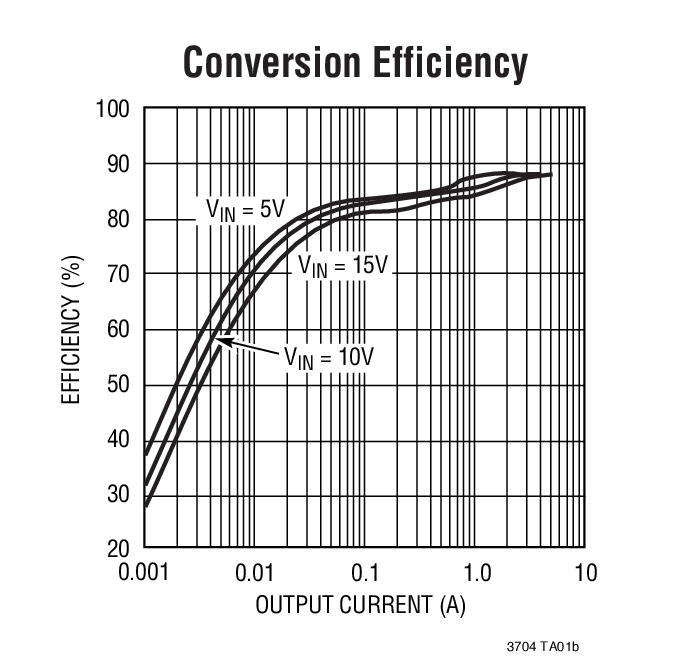

- 高效率操作 (无需检测电阻器)
- 宽输入电压范围：2.5V 至 36V
- 电流模式操作可提供卓越的瞬态响应
- 高的最大占空比 (典型值为 92%)
- ±1% 内部电压基准
- ±2% RUN 引脚门限 (具 100mV 迟滞)
- 微功率停机模式：IQ = 10μA
- 可利用一个外部电阻器设置工作频率 (50kHz 至 1MHz)
- 可同步至一个频率高达 1.3 x fOSC 的外部时钟
- 由用户控制的脉冲跳跃或突发模式 (Burst Mode®) 操作
- 内部 5.2V 低压差电压调节器
- 能够采用一个检测电阻器运作以适合高输出电压应用 (VDS > 36V)
- 小外形 10 引脚 MSOP 封装
产品详情

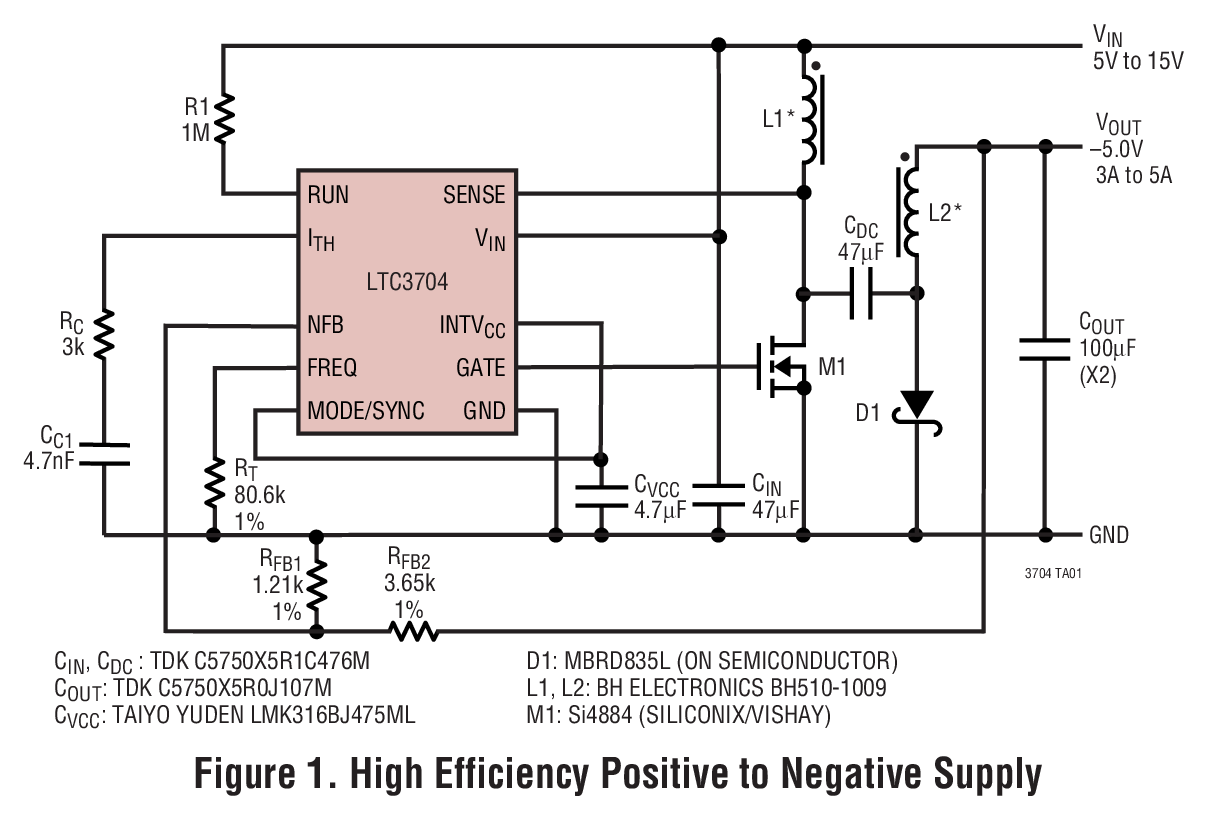

LTC®3704 是一款宽输入范围、电流模式、正至负 DC/DC 控制器，用于驱动一个 N 沟道功率 MOSFET，且只需极少的外部组件。该器件面向低至高功率应用，其通过利用功率 MOSFET 的导通电阻免除了增设一个电流检测电阻器的需要，从而较大限度地提高效率。
这款 IC 的工作频率可利用一个外部电阻器设定在 50kHz 至 1MHz 的范围之内，也可以采用 MODE/SYNC 引脚同步至一个外部时钟。由于在轻负载条件下执行突发模式操作，具有很低的 2.5V 最小工作电源电压和 10μA 的低停机静态电流，因而使得 LTC3704 成为电池供电式系统的理想选择。
对于要求恒定频率操作的应用，可采用 MODE/SYNC 引脚停用突发模式操作功能。通过把 SENSE 引脚连接至位于功率 MOSFET 源极中的一个电阻器，LTC3704 就能适用于那些开关电压高于 36V 的应用。

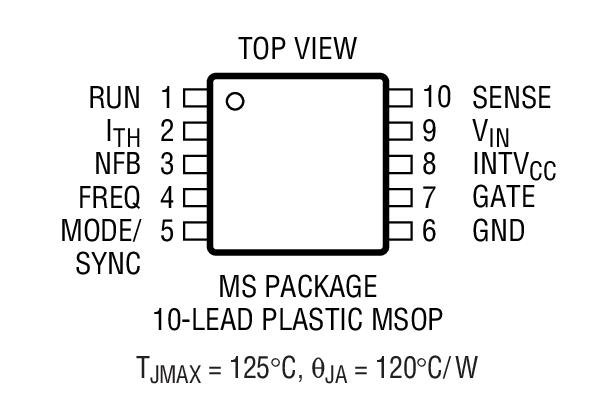

LTC3704 采用 10 引脚 MSOP 封装。
应用
- 用户线接口电路 (SLIC) 电源
- 电信电源
- 便携式电子设备
- 电缆和 DSL 调制解调器
- 路由器电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
