概览

优势和特点

  • 宽 VIN 范围:3.1V 至 60V
  • 宽 VOUT 范围:0V 至 (VIN – 0.5V)
  • 可采用单个电阻器设置 VOUT
  • 集成型 110mΩ 上管 N 沟道 / 50mΩ 下管 N 沟道 MOSFET
  • 12VIN 和 5VOUT 时的效率达 95%
  • 稳定 IQ:440μA,停机 IQ:18μA
  • 在未采用检测电阻器的情况下可提供准确的电流监视 (±4%)
  • 准确的电阻器可编程频率 (300kHz 至 3MHz) 和 ±50% 的频率同步范围
  • 准确的可编程输出电流
  • 适合最大功率点跟踪 (MPPT) 应用的输入电压调节
  • ±0.8% 的输出电压准确度
  • 峰值电流模式操作
  • 可编程导线压降补偿
  • 突发模式 (Burst Mode®) 操作,强制连续模式
  • 内部补偿和可编程软起动
  • 过热保护
  • 采用耐热性能增强型 28 引脚 (4mm x 5mm) QFN 和 TSSOP 封装

产品详情

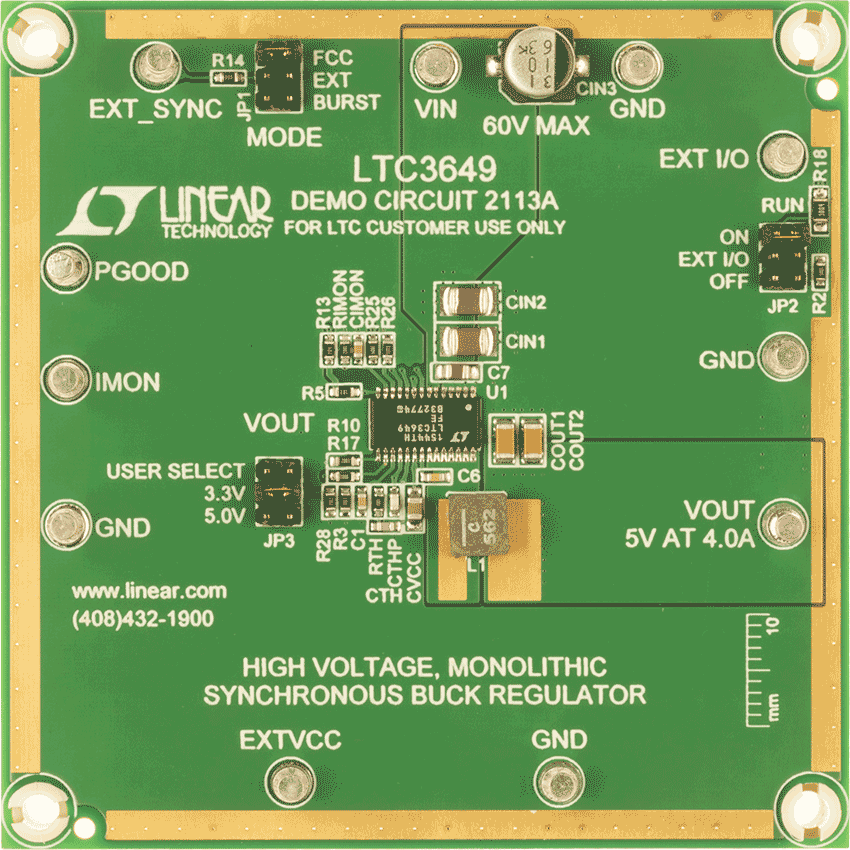

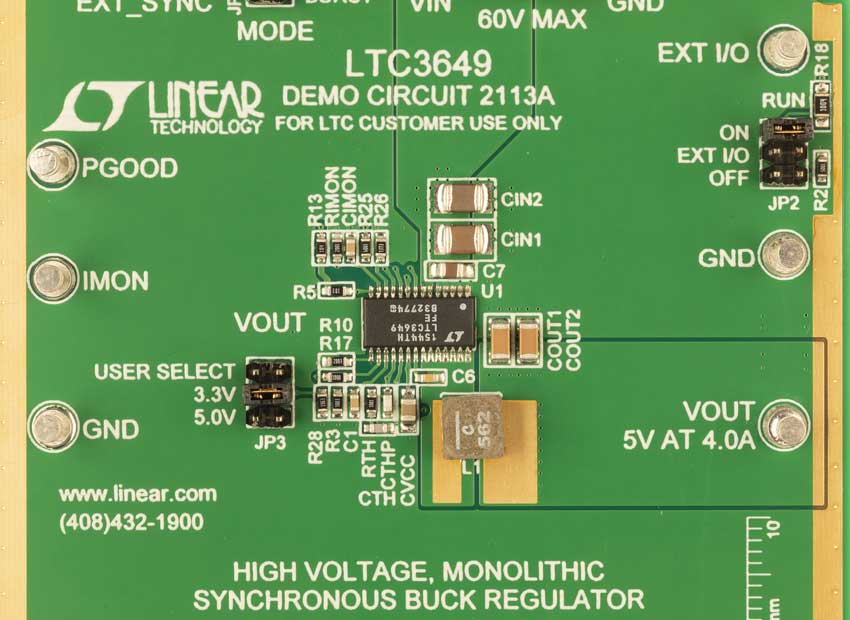

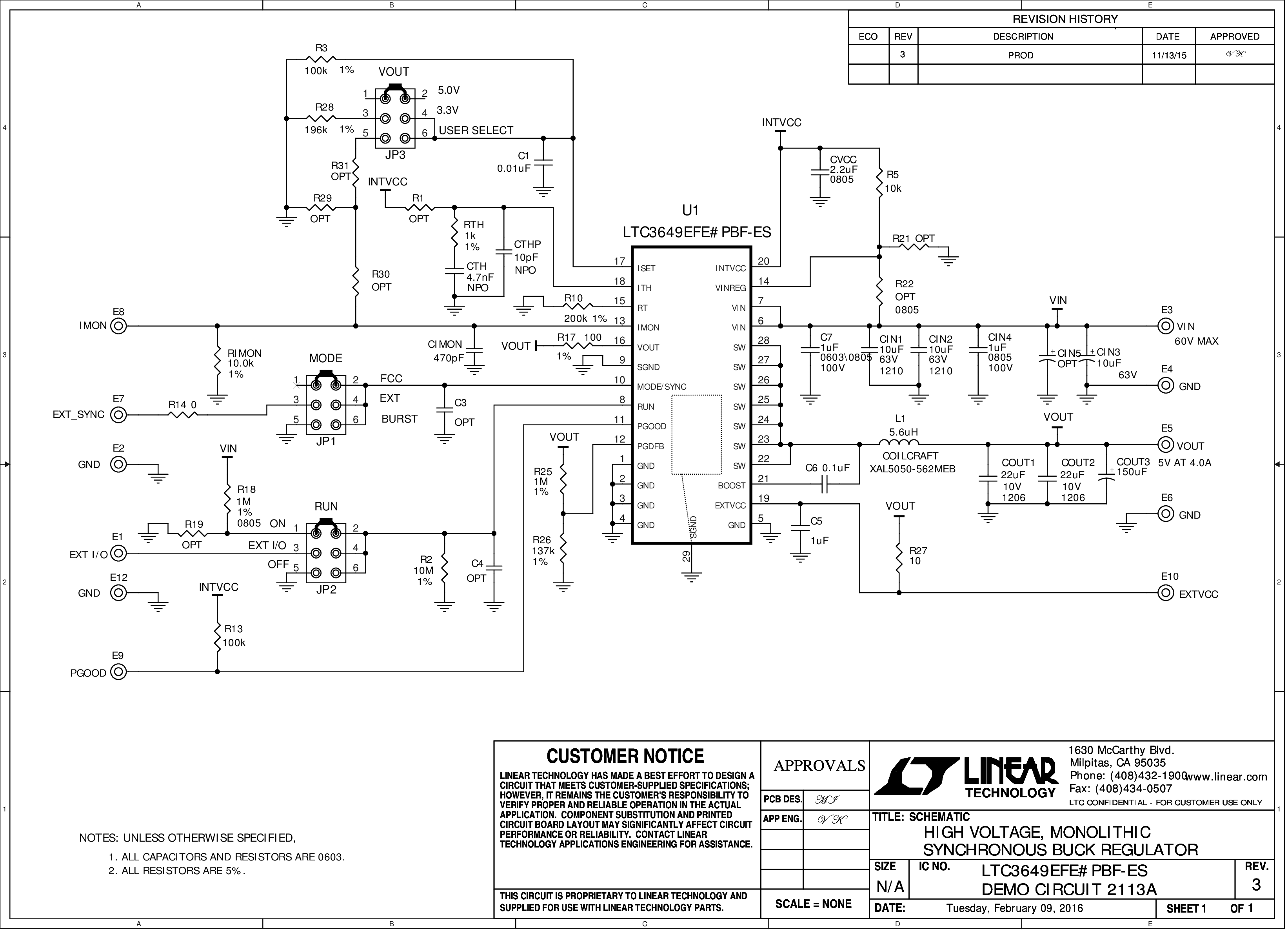

LTC®3649 是一款高效率、60V、4A 同步单片式降压型稳压器。该稳压器具有可利用单个电阻器设置的输出电压、内部补偿功能,并可在宽 VOUT 范围内实现高效率。

这款降压型稳压器在 3.1V 至 60V 的输入电压范围内工作,并提供了一个从 (VIN – 0.5V) 至地电位的可调轨至轨输出范围,同时可输送高达 4A 的输出电流。另外,开关频率还能利用一个外部电阻器进行调节。提供了一个用户可选的模式输入,以允许用户通过牺牲纹波噪声指标来换取轻负载时的效率提升;突发模式操作可在轻负载条件下提供最高的效率,而强制连续模式则可提供低输出纹波。MODE/SYNC 引脚还可用来使用户能够把开关频率同步至一个外部时钟。

LTC3649 的运作采用了一种峰值电流模式架构,其利用固有的逐周期电流限制保护特性实现了快速瞬态响应。另外,它还拥有可编程输出电流限制、电流监视和输入电压调节功能。



Applications

  • 工业应用
  • 汽车应用

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
