优势和特点
- 宽工作输入电压范围：4V至150V
- 同步工作，以实现更高效率
- 内部高端和低端功率MOSFET
- 无需补偿
- 可调10mA至100mA最大输出电流
- 低压差工作模式：100%占空比
- 低静态电流：12μA
- 宽输出范围：0.8V至VIN
- 0.8V ±1%反馈基准电压
- 准确的RUN引脚阈值
- 内部或外部软启动
- 可编程1.8V、3.3V、5V或可调输出
- 只需较少的外部元件
- 可编程输入过压闭锁
- 散热增强型、支持高压的MSOP封装
- 通过AEC-Q100汽车应用认证
产品详情
LTC3639 是一款具有内部高端和同步电源开关的高效率、降压型 DC/DC 转换器，在无负载条件下仅吸收 12μA (典型值) 的 DC 电源电流，同时保持了一个稳定的输出电压。
LTC3639 能够提供高达 100mA 的负载电流，并具有一个可编程峰值电流限值，故而提供了一种用于优化效率及减小输出纹波和组件尺寸的简单方法。LTC3639 兼具突发模式 (Burst Mode®) 操作、集成型电源开关、低静态电流和可编程峰值电流限值，从而在一个很宽的负载电流范围内实现了高效率。
凭借其 4V 至 150V 的宽输入电压范围和可编程过压闭锁，LTC3639 成为了一款适合对多种电源实施稳压的坚固型转换器。此外，LTC3639 还具有一个精准的 RUN 引脚门限和软起动功能，旨在保证电源系统启动操作在任何环境中均处于良好受控的状态。
LTC3639 采用可承受高电压的耐热性能增强型 16 引脚 MSE 封装，其中有 4 个引脚序号缺失。
应用
- 工业控制电源
- 医疗设备
- 分布式电源系统
- 便携式仪器
- 电池供电型设备
- 汽车
- 航空电子设备
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R526 Reliability Data3/26/2018
-

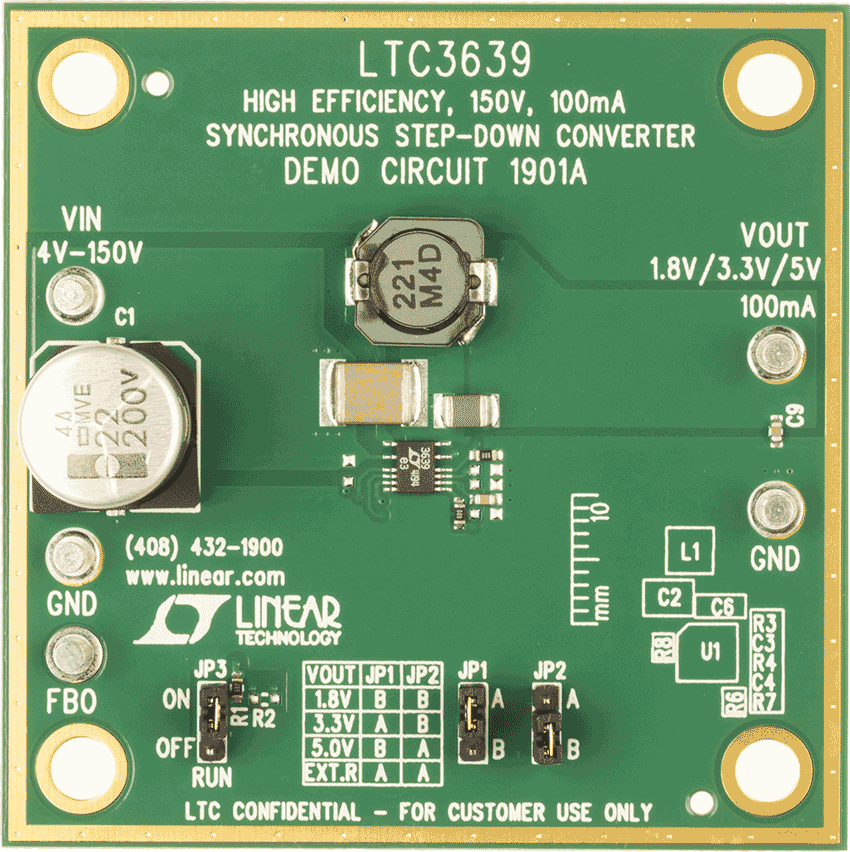

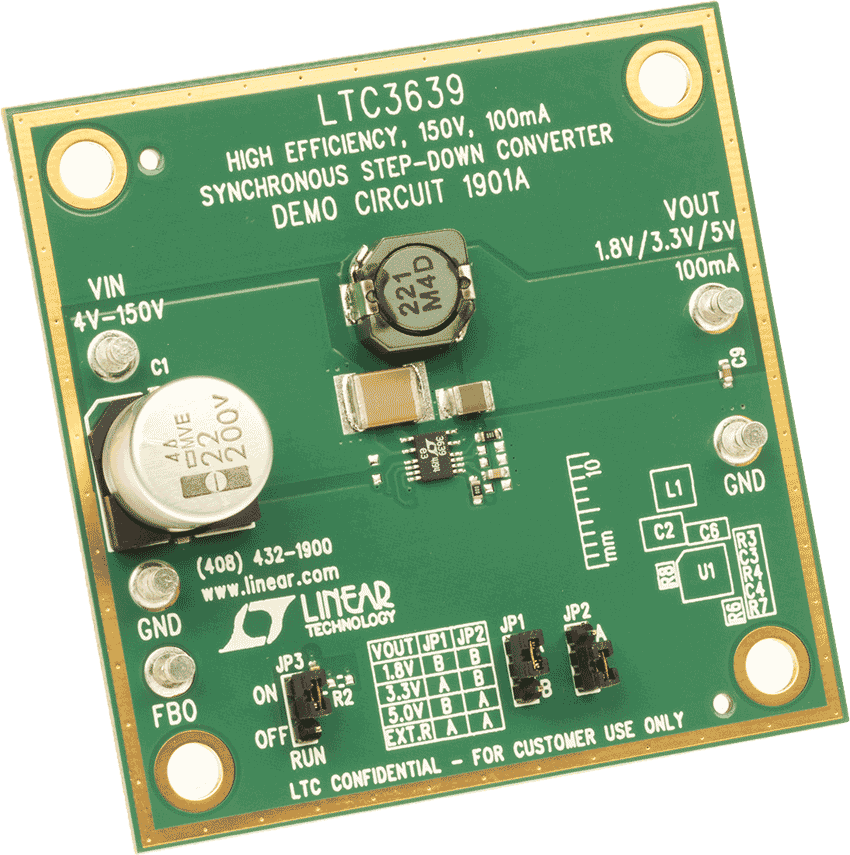

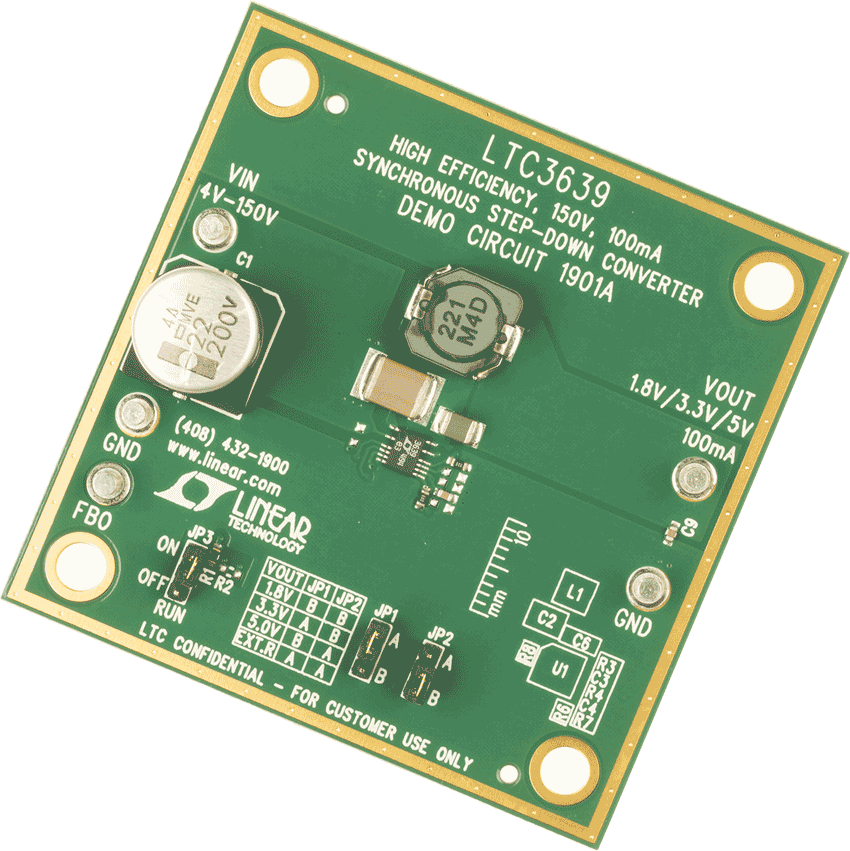

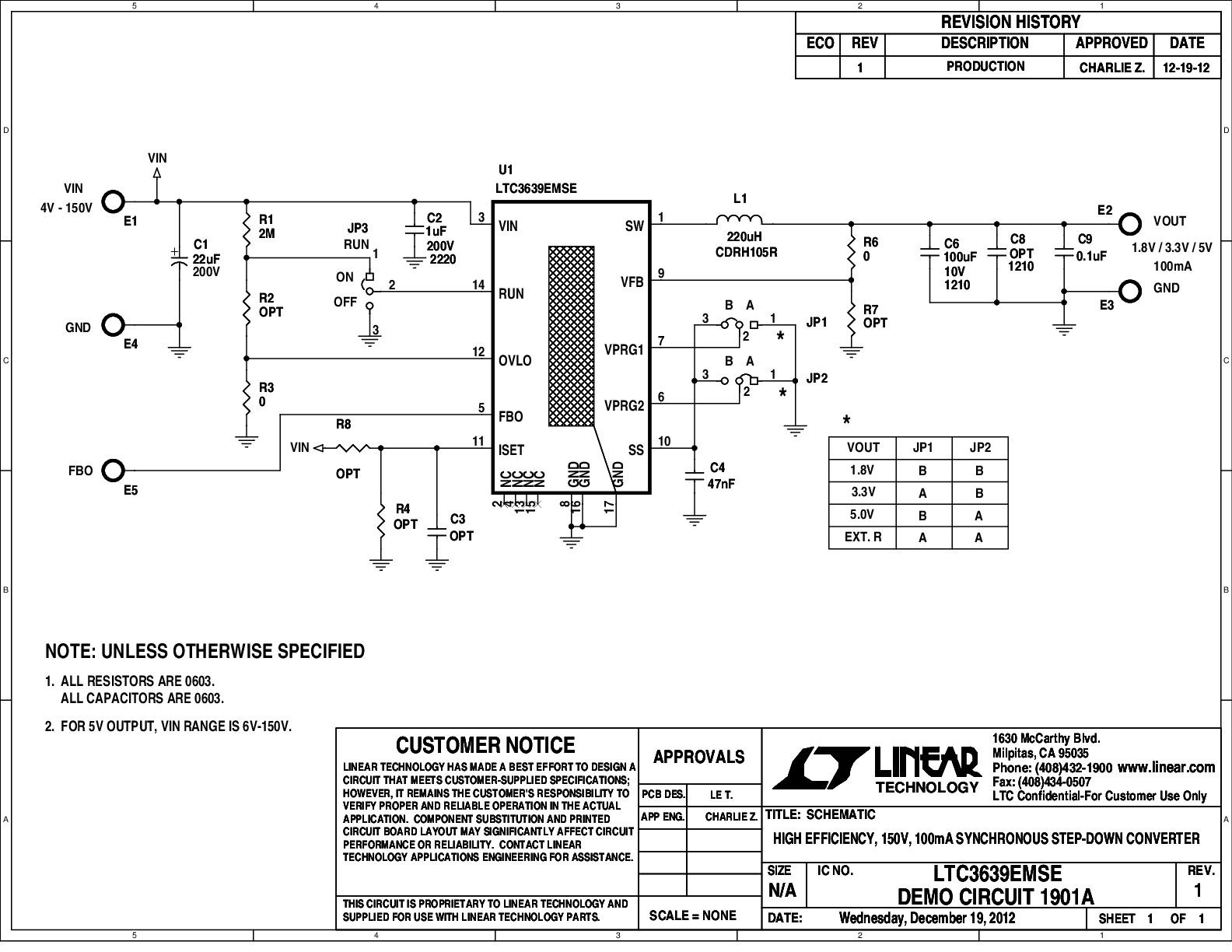

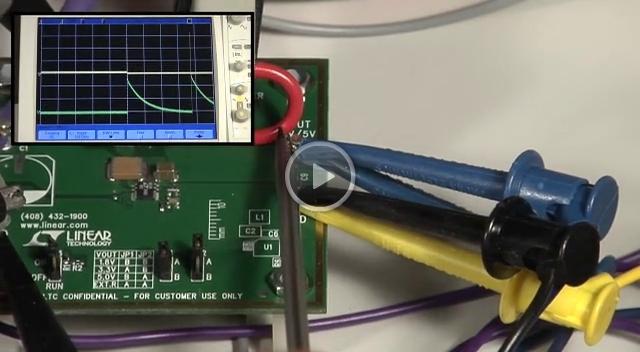

DC1901A - Demo Manual4/9/2013
-
Big Volts. Small Solution.10/1/2013
-
80V to 150V Non-Isolated DC/DC2/6/2018
-
High Voltage Non-Isolated Devices1/5/2018
-
150V、100mA 降压型稳压器仅需三个外部组件10/15/2018
-
具有 4V 至 150V 宽输入电压范围的高效率 100mA 同步降压型转换器9/17/2014
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3639
