优势和特点

  • 宽工作输入电压范围:4V 至 140V
  • 内部低电阻功率 MOSFET
  • 无需进行补偿
  • 20mA 至 250mA 的可调最大输出电流
  • 低压差操作:100% 占空比
  • 低静态电流:12μA
  • 宽输出范围:0.8V 至 VIN
  • 0.8V ±1% 反馈电压基准
  • 精准 RUN 引脚门限
  • 内部或外部软起动
  • 可编程 1.8V、3.3V、5V 或可调输出
  • 所需外部组件极少
  • 可编程输入过压闭锁
  • 耐热性能增强型高电压 MSOP 封装

产品详情

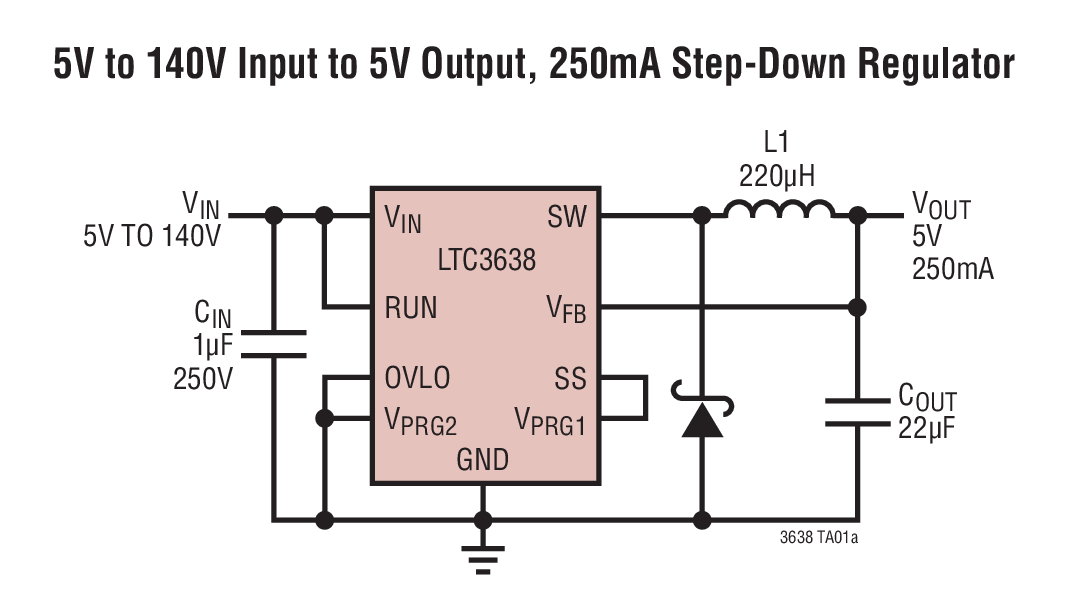

LTC®3638 是一款具有内部电源开关的高效率、降压型 DC/DC 稳压器,其在无负载条件下仅吸收 12μA (典型值) 的 DC 电源电流,同时保持了一个稳定的输出电压。

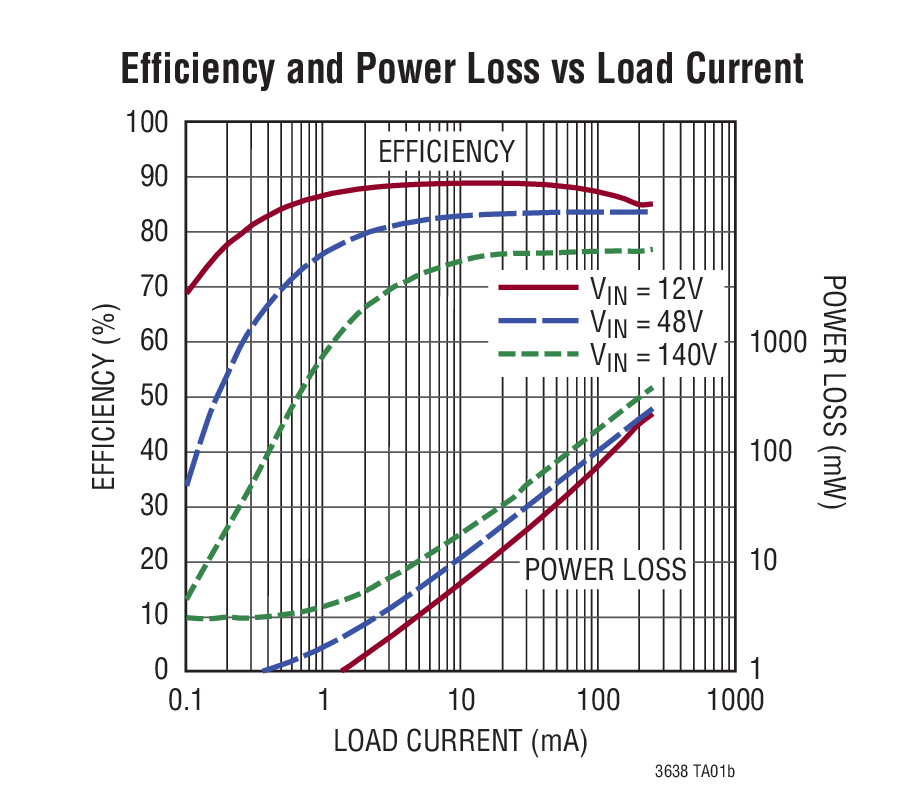

LTC3638 能够提供高达 250mA 的负载电流,并具有一个可编程峰值电流限值,故而提供了一种用于优化效率及减小输出纹波和组件尺寸的简单方法。LTC3638 兼具突发模式 (Burst Mode®) 操作、集成型电源开关、低静态电流和可编程峰值电流限值,从而在一个很宽的负载电流范围内实现了高效率。

凭借其 4V 至 140V 的宽输入电压范围和可编程过压闭锁,LTC3638 成为了一款适合对多种电源实施调节的坚固型稳压器。此外,LTC3638 还具有一个精准的 RUN 引脚门限和软起动功能,旨在保证电源系统启动操作在任何环境中均处于良好受控的状态。一个反馈比较器输出允许在较高电流应用中将多个 LTC3638 并联起来使用。

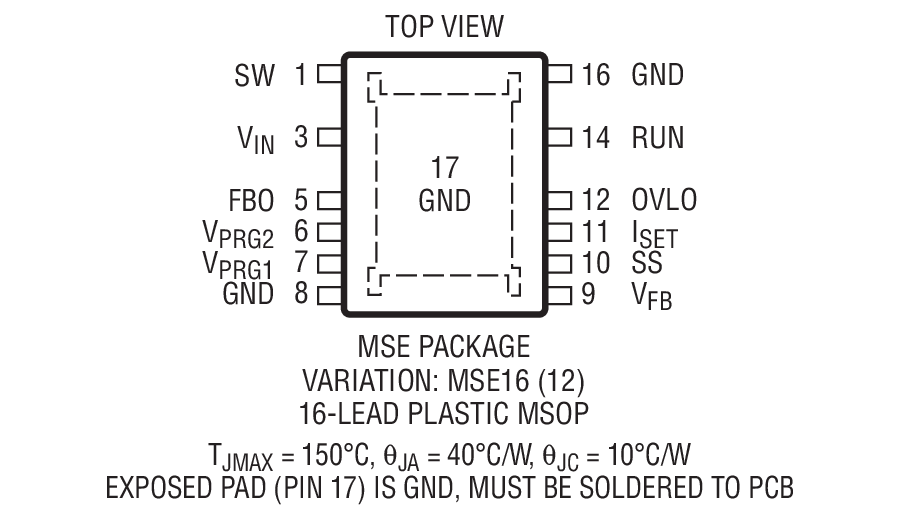

LTC3638 采用可承受高电压的耐热性能增强型 16 引脚 MSE 封装,其中除去了 4 个引脚。



Applications

  • 工业控制电源
  • 医疗设备
  • 分布式电源系统
  • 便携式仪器
  • 电池供电型设备
  • 航空电子设备
  • 汽车

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

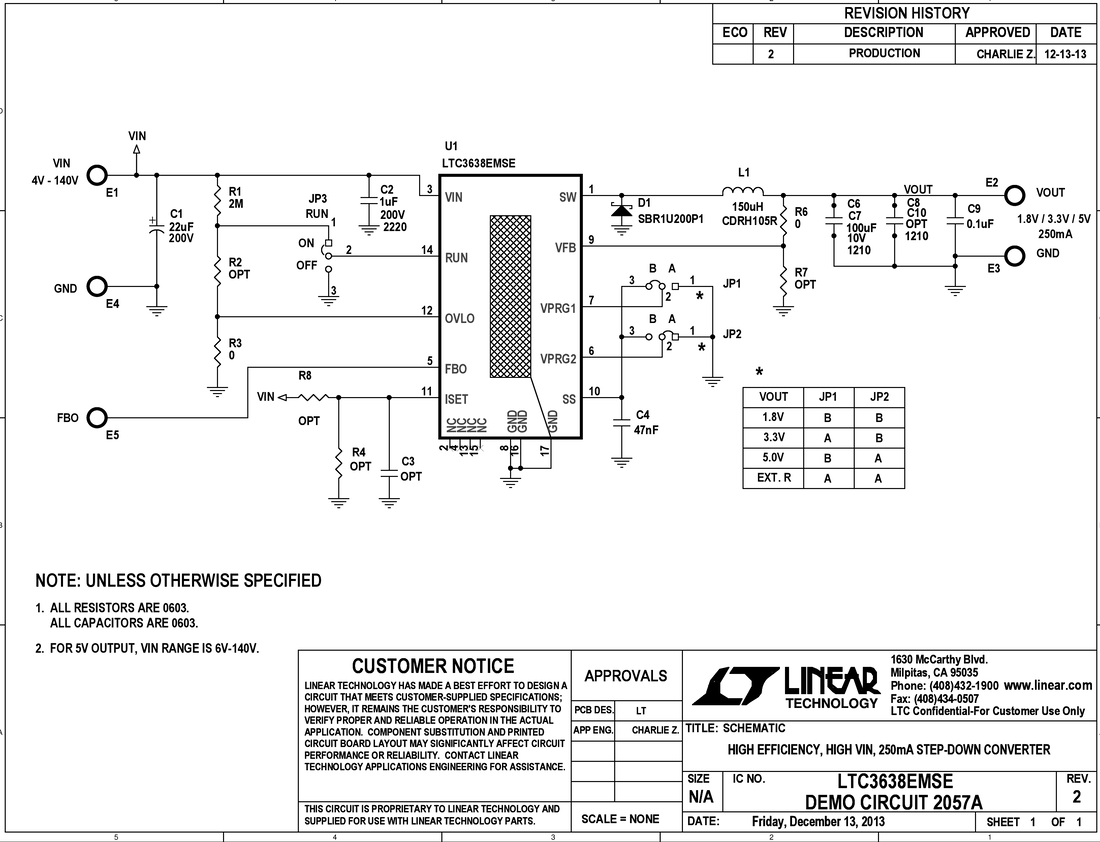

评估套件 (1)
