LTC3440: Micropower Synchronous Buck-Boost DC/DC Converter Data Sheet10/5/2016PDF325K
概览
优势和特点
-
单电感器
-
可在电池电压高于、低于或等于输出的情况下执行固定频率操作
-

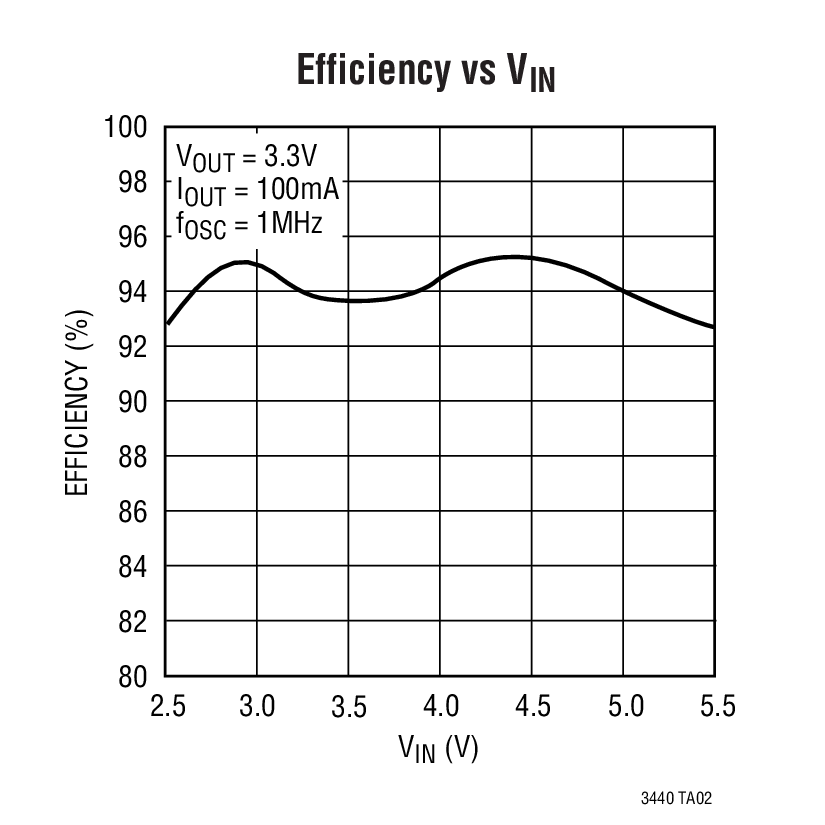

同步整流：效率高达 96%
-
在突发模式 (Burst Mode®) 操作中具有 25μA 的静态电流
-
可提供高达 600mA 的连续输出电流
-
无需肖特基二极管 (VOUT < 4.3V)
-
在停机期间 VOUT 与 VIN 断接
-
2.5V 至 5.5V 输入和输出范围
-
可编程振荡器频率范围：300kHz 至 2MHz
-
可同步振荡器
-
突发模式使能控制
-
<1μA 停机电流
-

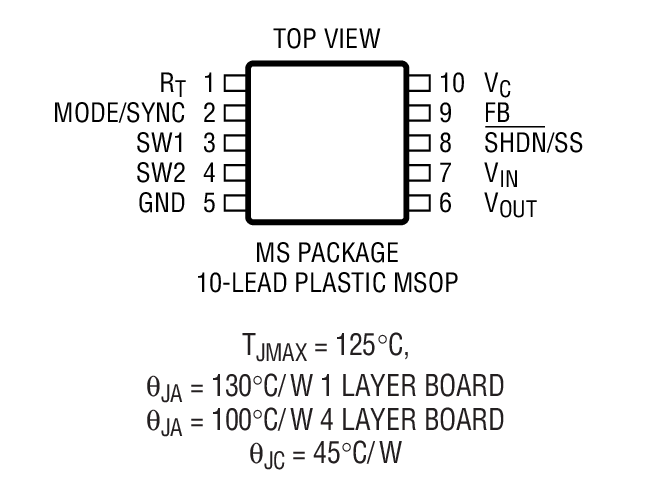

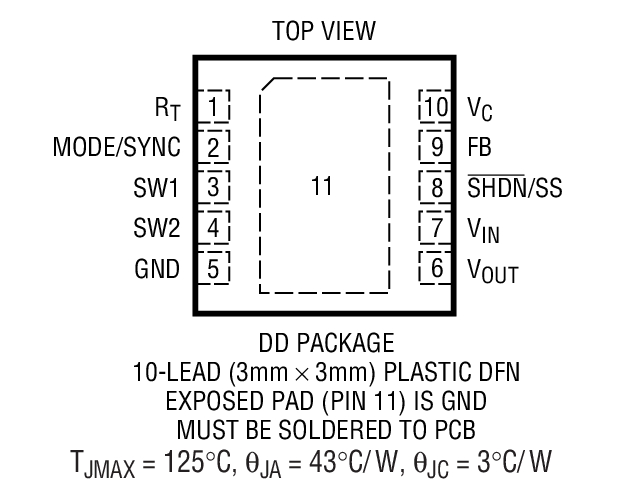

小外形的耐热性能增强型 10 引脚 MSOP 封装和 (3mm x 3mm) DFN 封装
产品详情

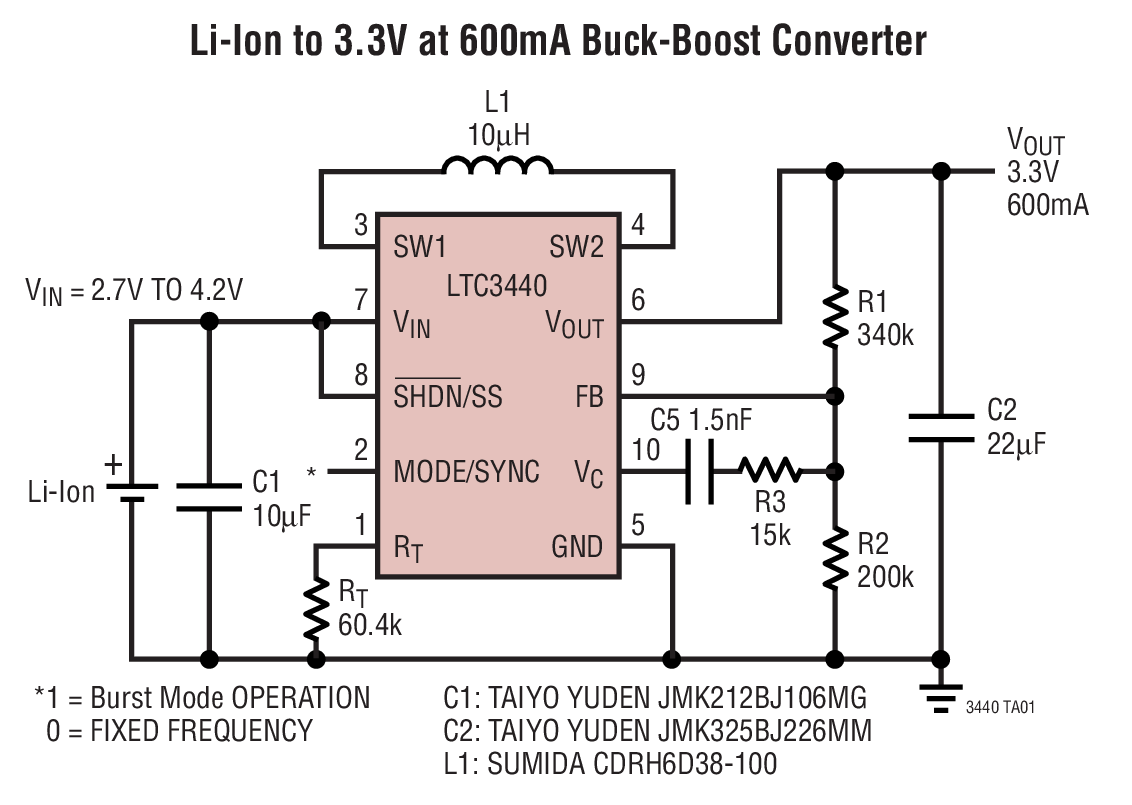

LTC®3440 是一款高效率、固定频率的降压-升压型 DC/DC 转换器，其可采用高于、低于或等于输出电压的输入电压来运作。该 IC 所运用的拓扑可提供所有操作模式之间连续转换功能，从而使得该产品非常适合于输出电压处于单节锂离子电池、多节碱性电池或镍氢 (NiMH) 电池电压范围内的应用。
该器件包括两个 0.19Ω 的 N 沟道 MOSFET 开关和两个 0.22Ω 的 P 沟道开关。高达 2MHz 的开关频率利用一个外部电阻器来设置，并可使振荡器同步至一个外部时钟。在突发模式操作中，静态电流仅为 25µA，从而较大限度地延长了便携式应用中的电池使用寿命。突发模式操作由用户控制并可通过把 MODE/SYNC 引脚驱动至高电平来启用。如果 MODE/SYNC 引脚具有一个时钟或被驱动至低电平，则使能固定频率开关操作。
该器件的其他特点包括 1μA 的停机电流、软起动控制、热停机和电流限制功能。LTC3440 采用 10 引脚耐热性能增强型 MSOP 封装和 (3mm x 3mm) DFN 封装。
应用
-
掌上型电脑
-
手持式仪器
-
MP3 播放器
-
数码相机
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R415 Reliability Data3/23/2018PDF25 K
-

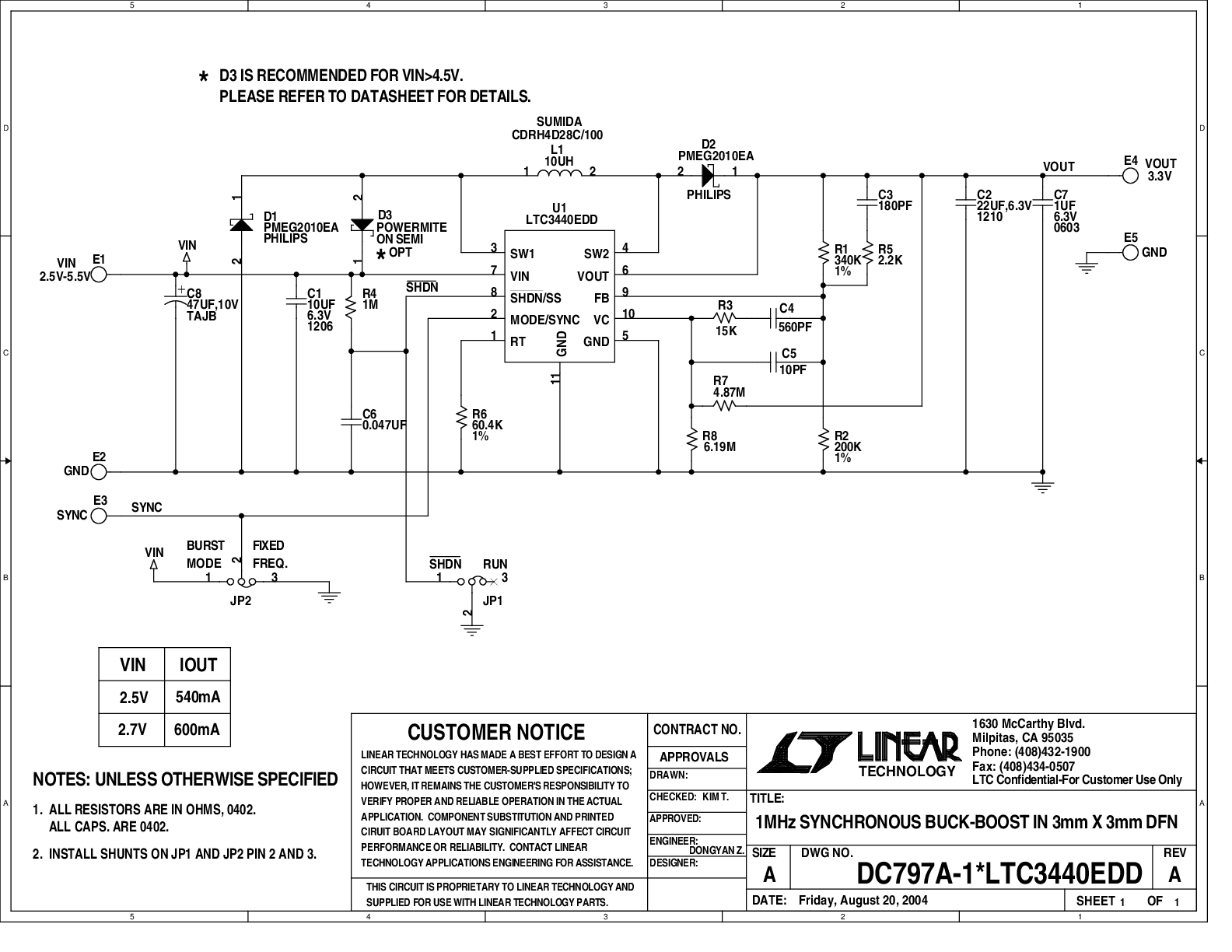

DC797A - Demo Manual9/24/2009PDF281K
-
DC425B - Demo Manual9/24/2009PDF406K
-
Efficient Buck-Boost Converter Ideal for Power Saving Modes and Wide Input Voltage Ranges6/1/2006 LT Journal
-
Taking Full Advantage of Very Low Dropout Linear Regulators12/1/2005 LT Journal
-
Versatile Buck-Boost Converter Offers High Efficiency in a Wide Variety of Applications5/1/2005 LT Journal
-
It Just Got Easier to Convert Lithium-Ion Battery Voltage to 3.3V with this Efficient Single Inductor Synchronous Buck-Boost Regulator3/1/2002 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3440
