LTC3421

量产

具输出断接功能的 3A、3MHz 微功率同步升压型转换器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 同步整流：效率高达 96%
  • 真正的输出断接
  • 浪涌电流限制
  • 非常低的静态电流：12μA
  • 高达 1.5A 的连续输出电流
  • 高达 3MHz 的固定频率操作
  • 0.5V 至 4.5V 输入范围
  • 2.4V 至 5.25V 可调输出电压
  • 保证的 1V 启动
  • 可编程电流限制
  • 可编程软启动
  • 可同步振荡器
  • 手动或自动突发模式 (Burst Mode®) 操作
  • 低电池电量比较器
  • < 1μA 的停机电流
  • 1.22V 基准输出电压

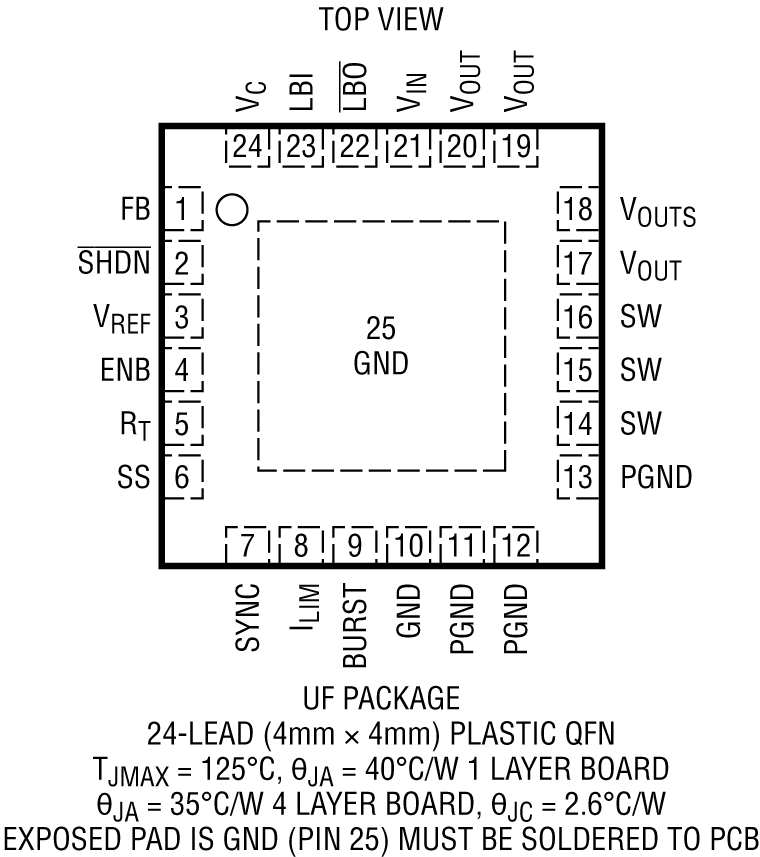

  • 小外形 (4mm x 4mm) 耐热性能增强型 QFN 封装

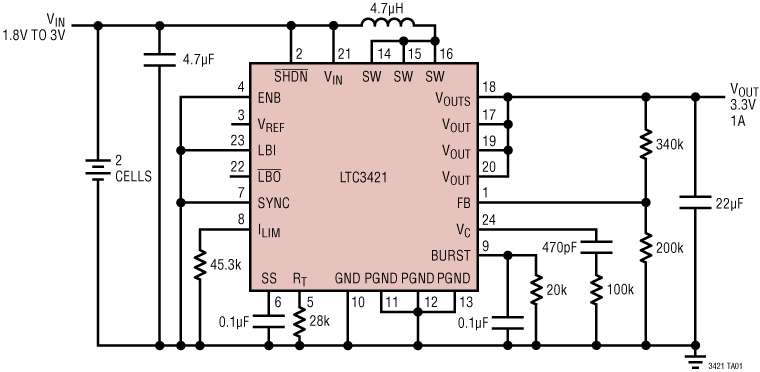

LTC3421
具输出断接功能的 3A、3MHz 微功率同步升压型转换器
LTC3421 ACL LTC3421 PC LTC3421 PG
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

规范通知 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
硅振荡器 2
LTC6908
具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
LTC6909
量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC3421
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC565A

LTC3421EUF | VIN = 1.8V至3.2V，VOUT = 3.3V(1A)

立即购买 更多内容

产品详情

演示电路565是一款采用LTC3421的恒频同步升压转换器。此转换器保证在1V输入电压下启动，并提供高达95%的效率。针对1.8V的较小输入电压，该转换器可提供高达1A的负载电流。此转换器通过消除内部PMOS整流器的体二极管导通，具有真正的输出断开功能。输出电压设置为3.3V。通过更改其中一个反馈电阻可获得2.4V至5.25V范围内的不同输出电压。
DC565A
LTC3421EUF | VIN = 1.8V至3.2V，VOUT = 3.3V(1A)

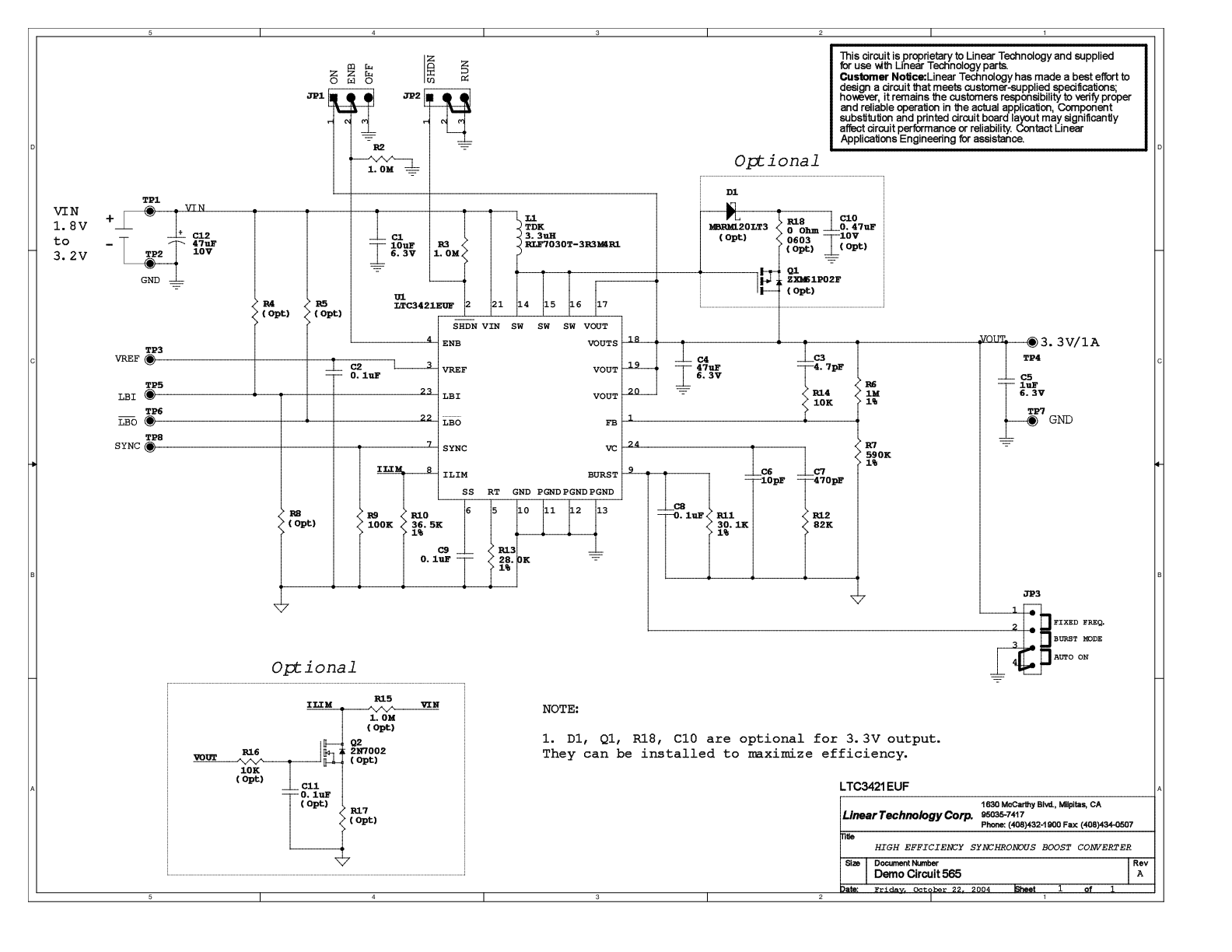

DC565A - Schematic
