概览
优势和特点
- 高效率：达 96%
- 7A 输出电流 (VIN = 3V 时)
- 可调频率：1.5MHz (标称值)
- 多相操作 (达 12 相)
- 扩展频谱调制
- 输出跟踪和裕度调节
- ±1% 基准准确度
- 2.5V 至 5.5V VIN 范围
- 可锁相范围为 0.75MHz 至 2.25MHz
- 可选突发模式 (Burst Mode®) 操作
- 低压差操作：100% 占空比
- 低静态电流：450µA
- 旨在实现卓越的电压和负载瞬态响应的电流模式操作
- 停机模式仅消耗 0.2µA 的供电电流
- 采用 38 引脚 (5mm x 7mm) QFN 封装
产品详情
LTC®3415 是一款采用可锁相恒定频率、电流模式架构的高效率、单片式同步降压型稳压器。多相 (PolyPhase®) 操作允许多个 LTC3415 异相运作，并采用极小的输入和输出电容。5.5V 至 2.5V 的工作电源范围使其成为单节锂离子电池和负载点电源应用的合适之选。突发模式操作可在低负载电流条件下提供高效率。100% 占空比实现了低压差操作，从而延长了电池供电型系统的工作时间。
在内部把工作频率设定为 1.5MHz，因而允许采用小型表面贴装电感器。对于那些对开关噪声敏感的应用，可从外部使其拥有 0.75MHz 至 2.25MHz 的同步范围。PHMODE 引脚可使用户对输出时钟信号的相位加以控制。电流检测比较器在出厂时进行了修整，旨在实现准确的输出电流均分。在同步期间或当 MODE 引脚被拉至低电平时，突发模式操作被禁止，以降低噪声和 RF 干扰。
应用
- 负载点电源
- 便携式仪器
- 分布式电源系统
- 电池供电型设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R415 Reliability Data3/23/2018
-

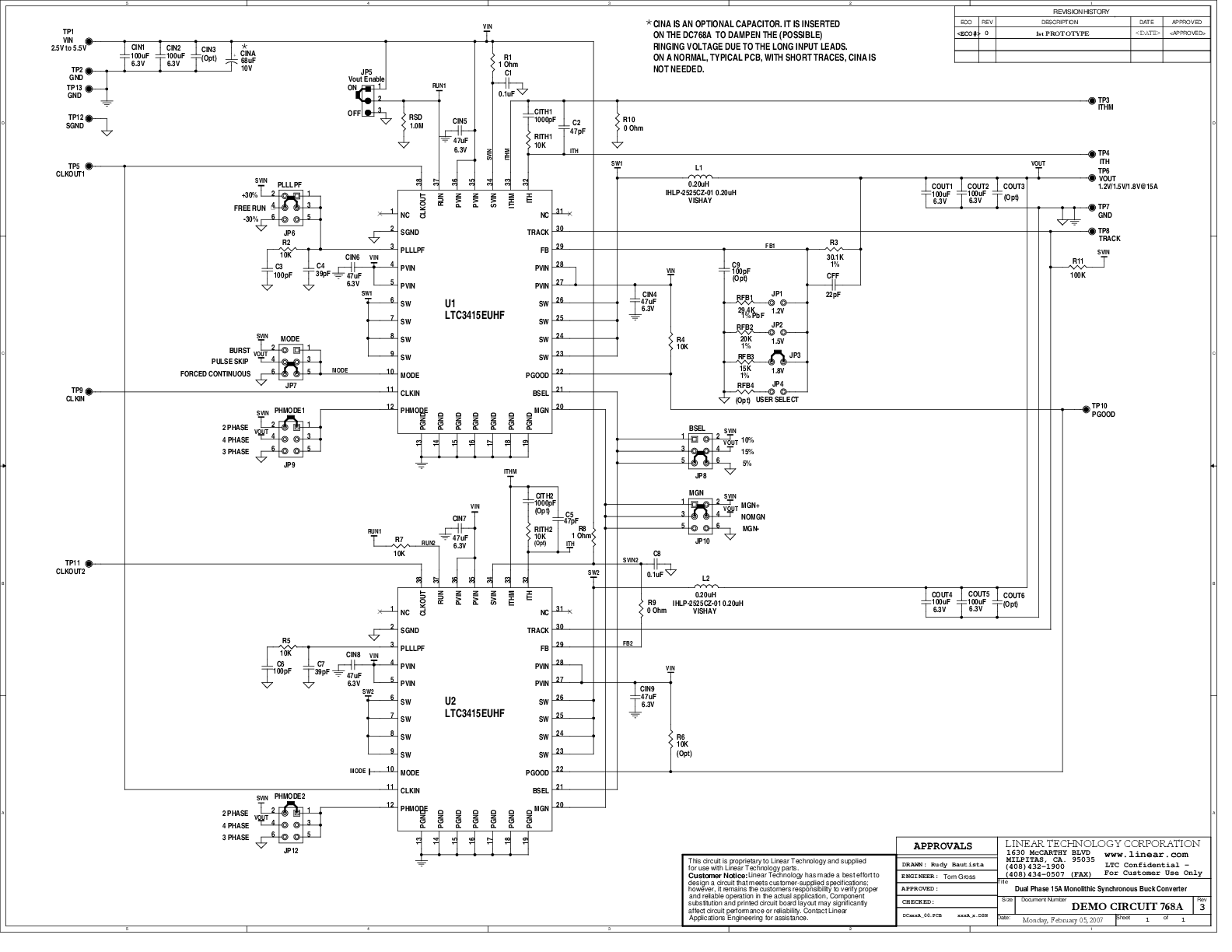

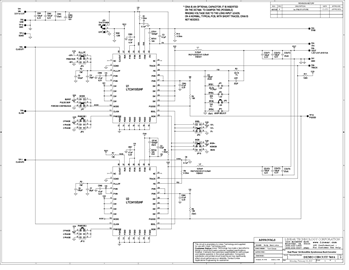

DC768A - Demo Manual9/24/2009
-

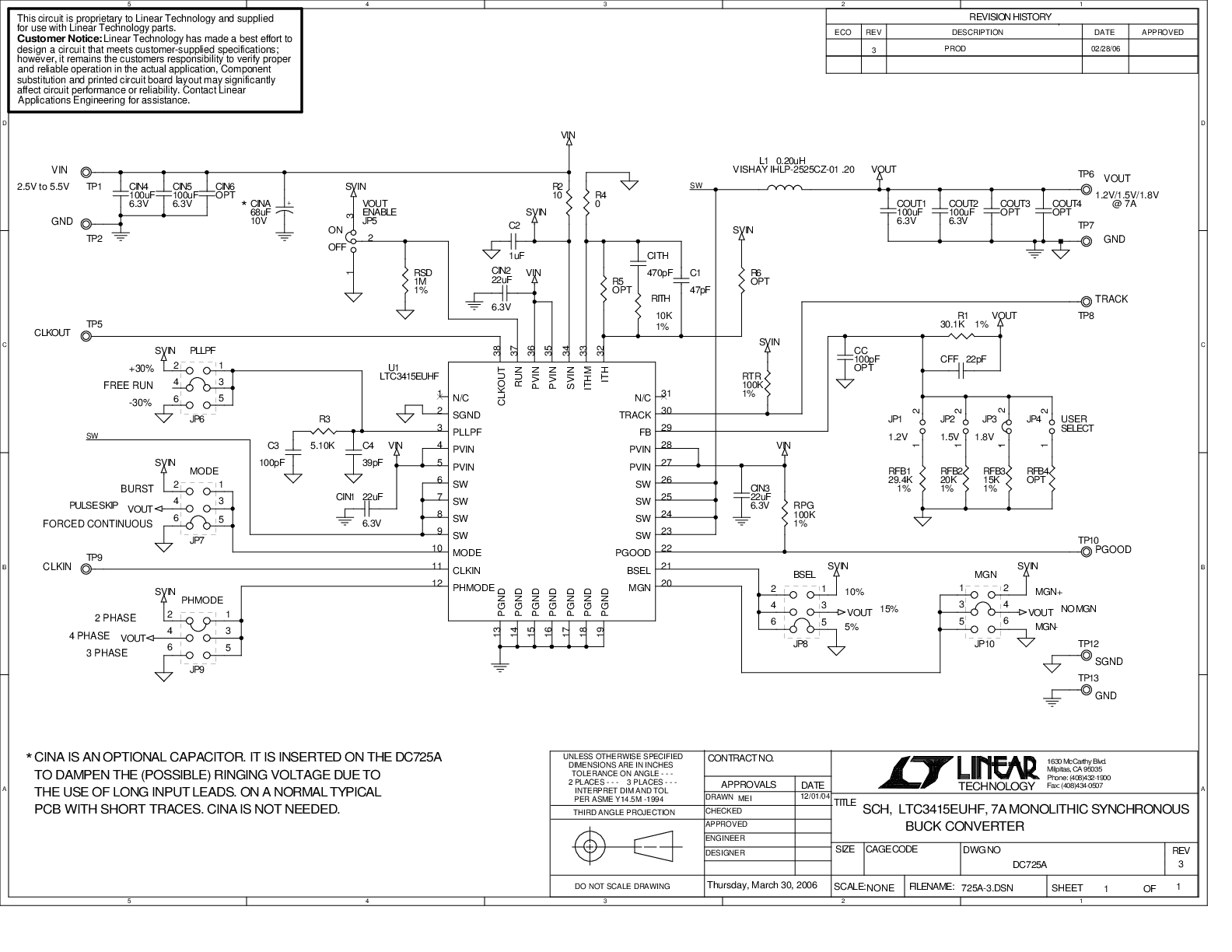

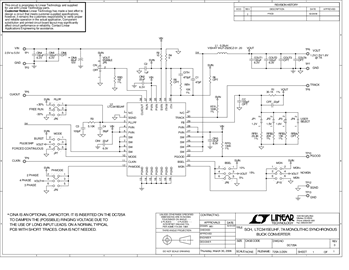

DC725A - Demo Manual9/24/2009
-
Ultrafast, Low Noise, Low Dropout Linear Regulators Running in Parallel Produce Clean, Efficient, High Current Point-of-Load Power for FPGA and Server Backplanes7/1/2010 LT Journal
-
Mar 2006 Cascadable, 7A Point-of-Load Monolithic Buck Converter3/28/2006 LT Journal
-
Cascadable, 7A Point-of-Load Monolithic Buck Converter3/1/2006 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3415
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTC3415
