LTC3126

具无损耗输入 PowerPath 的 42V、2.5A 同步降压型稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 可在两个输入电源之间实现无缝和自动切换
  • 宽输入电压范围：2.4V 至 42V
  • 宽输出电压范围：0.818V 至 VIN
  • 高达 2.5A 的连续输出电流
  • 引脚可选的优先级和理想二极管“合路”模式
  • 突发模式 (Burst Mode®) 操作，IQ = 2μA
  • 效率达 95% (在 1A，VIN = 12V，VOUT = 5V)
  • 停机模式中的静态电流为 1μA
  • 可编程输入 UVLO 门限
  • 输入有效、优先通道和 PGOOD 指示器
  • 200kHz 至 2.2MHz 固定频率 PWM
  • 可同步至一个外部时钟
  • 具 60ns 最小接通时间的电流模式控制
  • 极少的外部组件

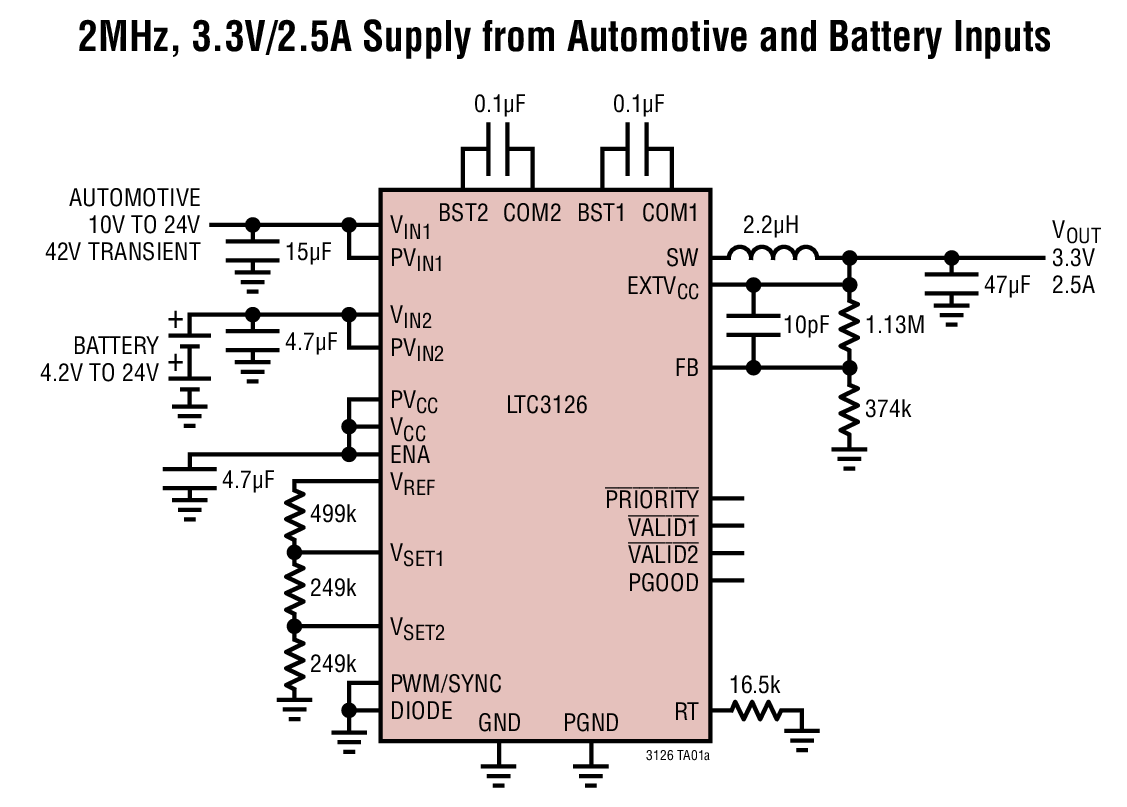

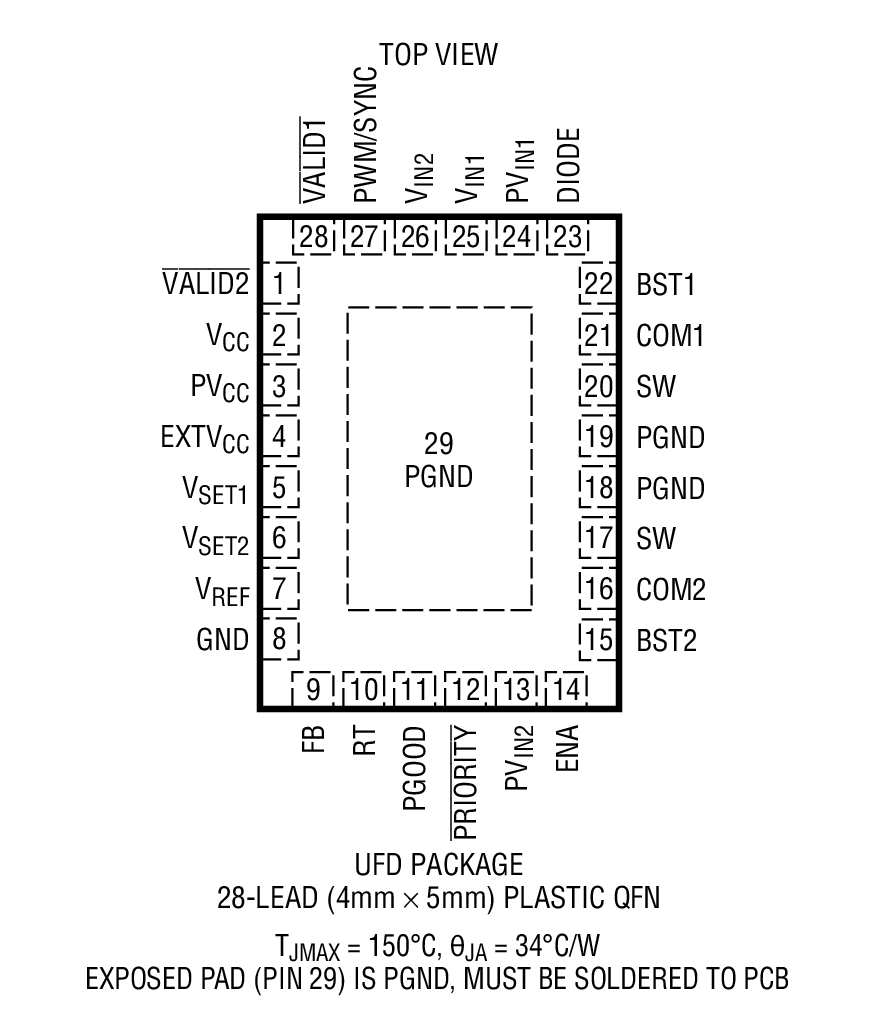

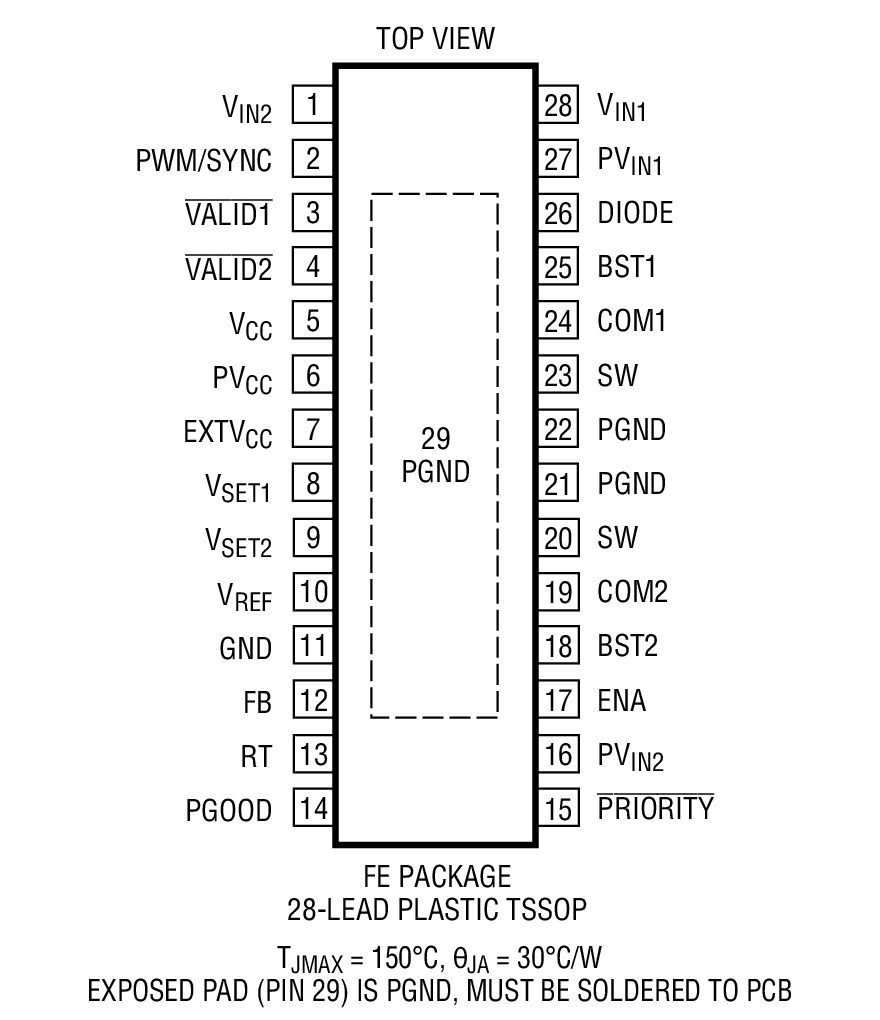

  • 耐热性能增强型 28 引脚 4mm x 5mm QFN 封装和 28 引脚 TSSOP 封装

更多细节
show more Icon

LTC®3126 是一款具有内部无损耗电源通路 PowerPath™ (电源通路) 控制功能的高效率、同步降压型转换器，可支持采用两个单独输入电源的无缝操作。引脚可选的理想二极管“合路”和优先输入模式以及用户可编程欠压闭锁门限提供了对输入电源之间切换的全面控制。由内部 PowerPath 提供的快速、自动切换免除了增设保持电容器的需要，并较大限度地抑制了输出电源轨上的扰动。一个运行输入通道指示器以及独立的输入和输出电源良好信号提供了电源系统状态的完整反馈。

2.4V 至 42V 的宽输入电压范围、2.5A 的输出电流能力和 2μA 的突发模式操作静态电流方便了 LTC3126 与多种电源的配合使用，包括超级电容器、汽车电池、未调整的墙上适配器以及大多数电池化学组成的单节至多节电池的电池组。该器件的其他特点包括 1μA 停机电流、内部软起动和热保护功能。LTC3126 可提供耐热性能增强型 28 引脚 4mm x 5mm QFN 封装和 28 引脚 TSSOP 封装。



应用

  • 便携式工业 / 通信测试设备
  • 电池和超级电容器备份电源
  • 具备份电池的汽车电源
  • 不可间断电源
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3126

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/16/2016
英文

LTC3126: 42V, 2.5A Synchronous Step-Down Regulator with No-Loss Input PowerPath Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 01/04/2017
日文

LTC3126: 損失のない入力PowerPathを備えた42V、2.5A同期整流式降圧レギュレータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/22/2016
英文
DC2215A - Demo Manual redirect icon

341.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R539 Reliability Data redirect icon

165.02 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 01/01/2017
英文
Dual Input, 42V, 2.5A Synchronous Buck Converter Features Seamless, Automatic Transition Between Two Input Power Sources and Meets Stringent CISPR 25 Class 5 EMI Limits redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3126EFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3126EFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3126EUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3126EUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3126HFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3126HFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3126IFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3126IFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3126IUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3126IUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3126MPFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3126MPFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3126EFE#PBF

量产

LTC3126EFE#TRPBF

量产

LTC3126HFE#PBF

量产

LTC3126HFE#TRPBF

量产

LTC3126IFE#PBF

量产

LTC3126IFE#TRPBF

量产

LTC3126MPFE#PBF

量产

LTC3126MPFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LTC3126EFE#PBF

量产

LTC3126EFE#TRPBF

量产

LTC3126EUFD#PBF

量产

LTC3126EUFD#TRPBF

量产

LTC3126HFE#PBF

量产

LTC3126HFE#TRPBF

量产

LTC3126IFE#PBF

量产

LTC3126IFE#TRPBF

量产

LTC3126IUFD#PBF

量产

LTC3126IUFD#TRPBF

量产

pdf

PCN19_0067_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon

Detailed Parts List

pdf

Other

external-icon

2月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3126EUFD#PBF

量产

LTC3126EUFD#TRPBF

量产

LTC3126IUFD#PBF

量产

LTC3126IUFD#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3126EFE#PBF

量产

LTC3126EFE#TRPBF

量产

LTC3126HFE#PBF

量产

LTC3126HFE#TRPBF

量产

LTC3126IFE#PBF

量产

LTC3126IFE#TRPBF

量产

LTC3126MPFE#PBF

量产

LTC3126MPFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LTC3126EFE#PBF

量产

LTC3126EFE#TRPBF

量产

LTC3126EUFD#PBF

量产

LTC3126EUFD#TRPBF

量产

LTC3126HFE#PBF

量产

LTC3126HFE#TRPBF

量产

LTC3126IFE#PBF

量产

LTC3126IFE#TRPBF

量产

LTC3126IUFD#PBF

量产

LTC3126IUFD#TRPBF

量产

pdf

PCN19_0067_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon
Detailed Parts List

pdf

Other

external-icon
2月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3126EUFD#PBF

量产

LTC3126EUFD#TRPBF

量产

LTC3126IUFD#PBF

量产

LTC3126IUFD#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

PowerPath、理想二极管和负载开关2
LTC4417
popup image
Cart

推荐新设计使用

确定了优先级的 PowerPath™ 控制器

LTC4419
popup image
Cart

推荐新设计使用

18V、双路输入微功率 PowerPath 优先级排序器

部分模型 产品周期 描述
LTC3118
popup image
Cart

推荐新设计使用

具低损耗双路输入 PowerPath 的 18V、2A 降压-升压型 DC/DC 转换器

评估套件 1

reference details image

DC2215A

LTC3126EUFD演示板 | 双路输入同步降压器件，4.3V ≤VIN1 ≤ 42V，6V ≤ VIN2≤ 8.4V（工作电压达42V），VOUT = 3.3V(2.5A)

zoom

DC2215A

LTC3126EUFD演示板 | 双路输入同步降压器件，4.3V ≤VIN1 ≤ 42V，6V ≤ VIN2≤ 8.4V（工作电压达42V），VOUT = 3.3V(2.5A)

download icon

下载

 print icon

打印
DC2215A
LTC3126EUFD演示板 | 双路输入同步降压器件，4.3V ≤VIN1 ≤ 42V，6V ≤ VIN2≤ 8.4V（工作电压达42V），VOUT = 3.3V(2.5A)
立即购买 更多内容

产品详情

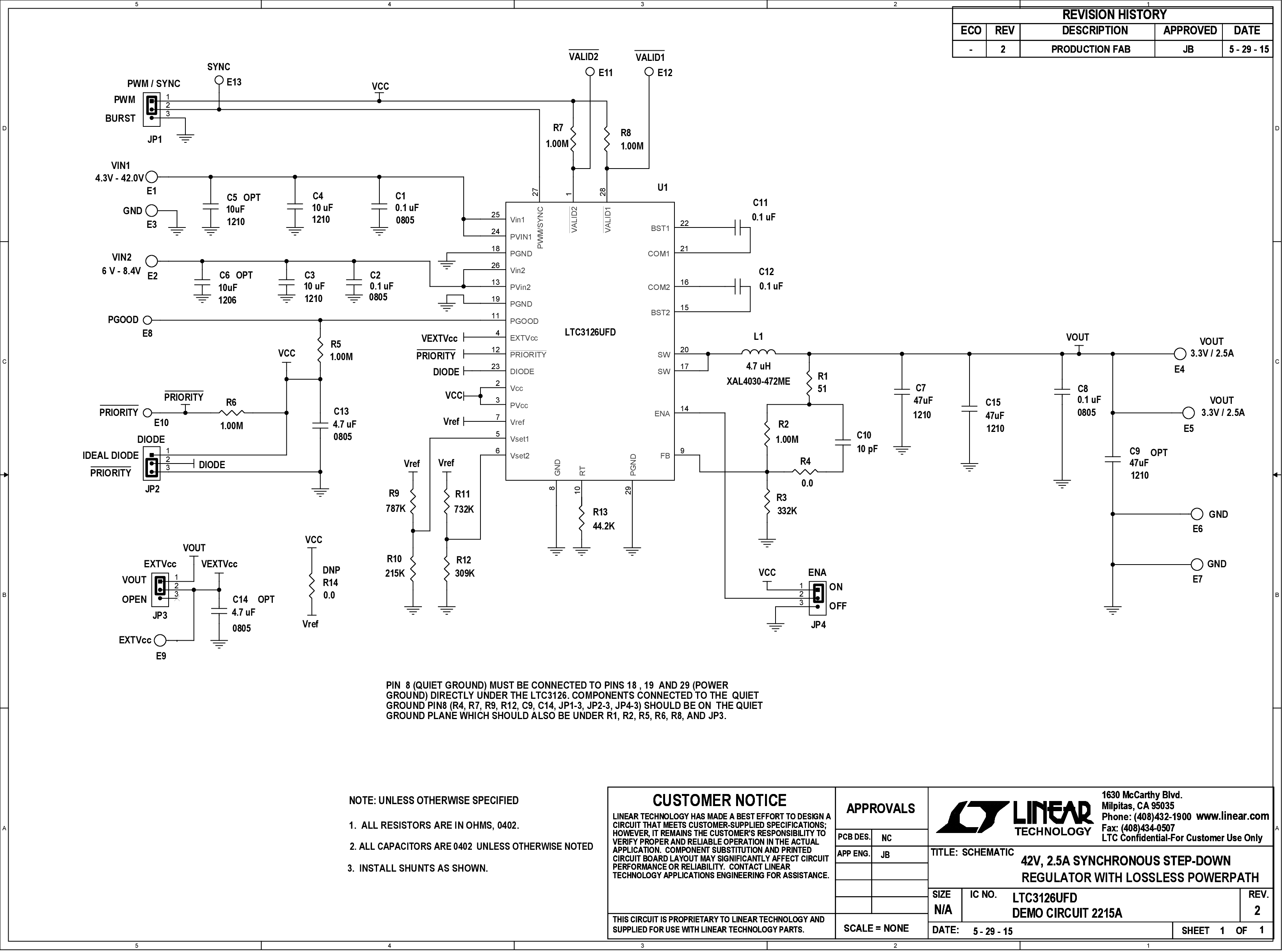

演示电路2215A内置LTC3126，一款集成无损输入PowerPath™的同步降压转换器。具有可编程欠压锁定阈值的引脚可选(JP2)理想二极管OR和优先级输入模式能够控制输入源之间的转换。特别的全部N通道架构通过两个输入源中的一个和可编程输出电压进行高效操作。在此应用中，有效的输入电压范围设置为4.3V至42V (VIN1 ) 和6V至8.4V (VIN2)，为各种应用和电源提供灵活性和电压裕量。VIN2的工作电压可达42V。通过相应地调整VSET1/2阈值（通过电阻R9至R12设置）可实现其他输入电压范围。

资料

pdf icon

PDF

DC2215A - Demo Manual Download

341.00K

pdf icon

PDF

DC2215A - Schematic Download

90.00K

pdf icon

ZIP

DC2215A - Design Files Download

2.00M

更多 Arrow image

评估套件1

evaluation kit item images

DC2215A

LTC3126EUFD演示板 | 双路输入同步降压器件，4.3V ≤VIN1 ≤ 42V，6V ≤ VIN2≤ 8.4V（工作电压达42V），VOUT = 3.3V(2.5A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
