概览

优势和特点

  • 集成型高效率双路输入 PowerPath 和降压-升压型 DC/DC 转换器
  • 理想二极管或优先级 VIN 选择模式
  • VIN1 和 VIN2 范围:2.2V 至 18V
  • VOUT 范围:2V 至 18V
  • 任一 VIN 可以高于、低于或等于 VOUT
  • 可在 2A 产生 5V (对于 VIN > 6V)
  • 1.2MHz 低噪声固定频率操作
  • 电流模式控制
  • 全内部 N 沟道 MOSFET
  • 引脚可选的 PWM 或突发模式 (Burst Mode®) 操作
  • 准确、独立的 RUN 引脚门限
  • 效率高达 94%
  • VIN 和 VOUT 电源良好指示器
  • IQ 在睡眠模式为 50μA,在停机时则为 2μA
  • 4mm x 5mm 24 引脚 QFN 封装或 28 引脚 TSSOP 封装

产品详情

LTC®3118 是一款双路输入、宽电压范围同步降压-升压型 DC/DC 转换器,其具有一种智能、集成型、低损耗电源通路 (PowerPath) 控制功能。独特的电源架构可在从输入电源至一个高于、低于或等于输入的可编程输出电压范围内实现高效运作。高达 18V 的电压能力提供了针对多种应用和电源的灵活性和电压裕量。

LTC3118 采用一种低噪声、电流模式架构和一个固定的 1.2MHz PWM 模式频率,从而较大限度地缩减了解决方案占板面积。如欲在轻负载条件下实现高效率,则可选择自动突发模式操作,在睡眠模式中仅消耗 50μA 的静态电流。

系统级特性包括理想二极管或 VIN 优先级模式、VIN 和 VOUT 电源良好指示器、准确的 RUN 比较器 (以设置独立的 UVLO 门限)、以及停机模式中的输出断接功能。其他特点包括 2μA 停机电流、短路保护、软起动、电流限制和热过载保护功能。

LTC3118 可提供耐热性能增强型 24 引脚 4mm x 5mm QFN 封装和 28 引脚 TSSOP 封装。


应用

  • 具有多种输入电源的系统
  • 后备电源系统
  • 墙上适配器或锂离子电池输入至 5VOUT
  • 用于提供备用电源的电池或超级电容器输入
  • 取代二极管 “或” 设计以实现更高的效率、灵活性和性能

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

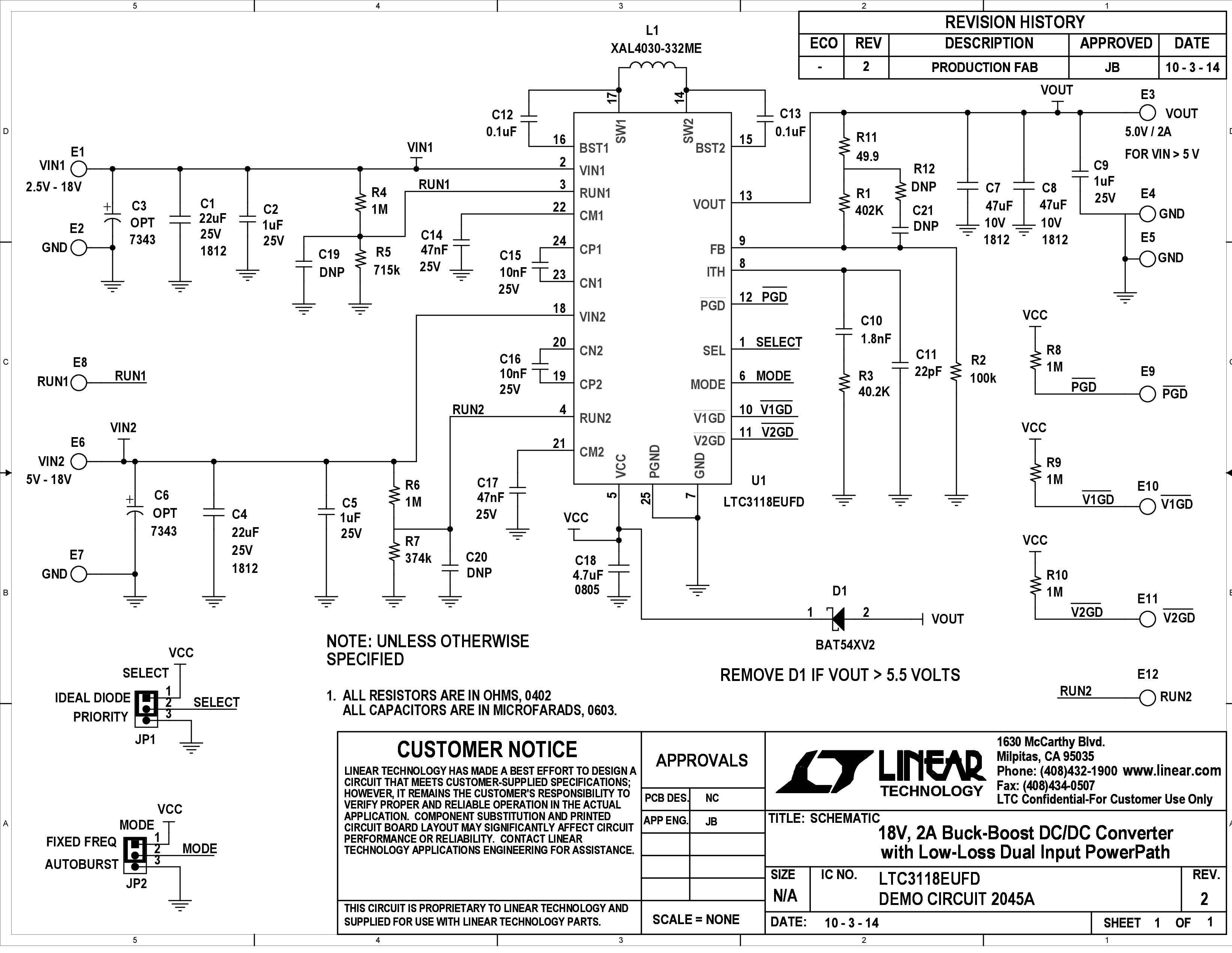

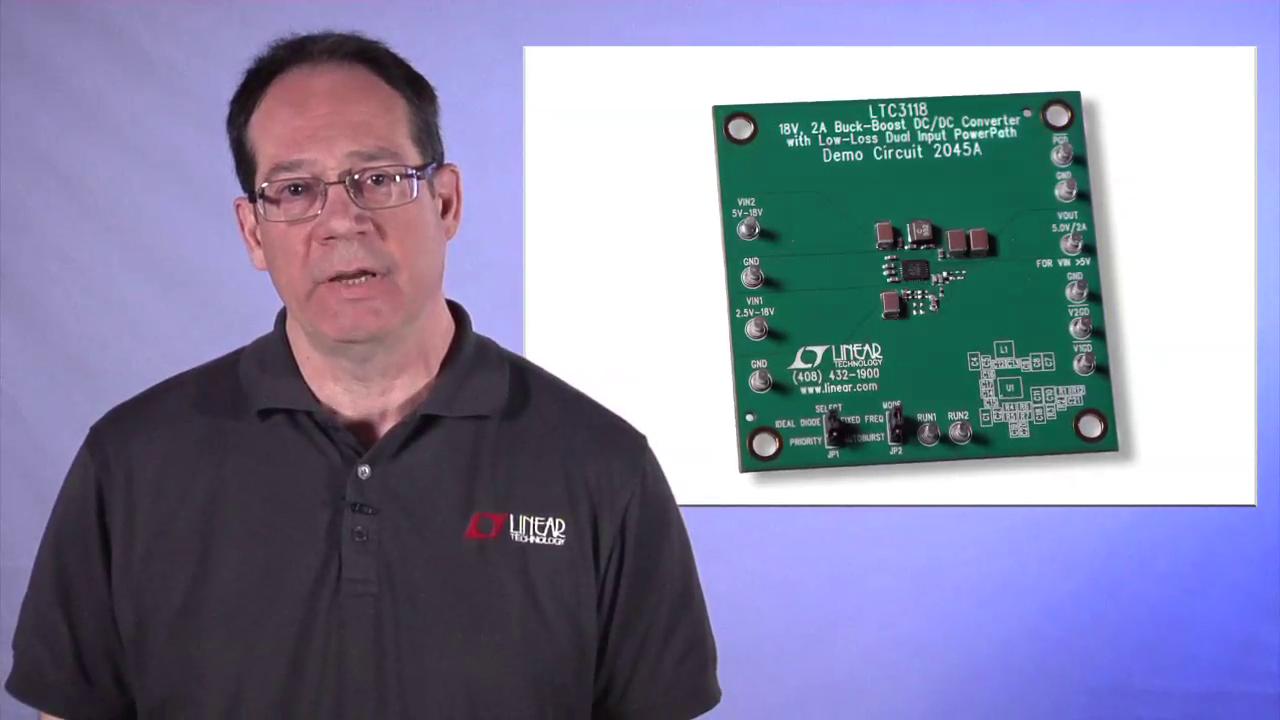

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC3118

LTpowerCAD

LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。

如要打开此电路的项目文件,请执行以下操作:

第1步:下载并在计算机上安装LTpowerCAD。

第2步:单击下面的链接,下载特定器件项目文件。

第3步:如果项目文件不运行,请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具,并从“文件”菜单中选择“打开项目”即可打开项目文件。

LTPowerCAD

LTpowerCAD中提供以下器件的设计工具:

LTC3118

配套产品推荐

LTC3118 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LTC3118EFE#PBF 材料声明 质量和可靠性 28-Lead TSSOP w/ EP
LTC3118EFE#TRPBF 材料声明 质量和可靠性 28-Lead TSSOP w/ EP
LTC3118EUFD#PBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
LTC3118EUFD#TRPBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
LTC3118HFE#PBF 材料声明 质量和可靠性 28-Lead TSSOP w/ EP
LTC3118HFE#TRPBF 材料声明 质量和可靠性 28-Lead TSSOP w/ EP
LTC3118HUFD#PBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
LTC3118HUFD#TRPBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
LTC3118IFE#PBF 材料声明 质量和可靠性 28-Lead TSSOP w/ EP
LTC3118IFE#TRPBF 材料声明 质量和可靠性 28-Lead TSSOP w/ EP
LTC3118IUFD#PBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
LTC3118IUFD#TRPBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
LTC3118MPFE#PBF 材料声明 质量和可靠性 28-Lead TSSOP w/ EP
LTC3118MPFE#TRPBF 材料声明 质量和可靠性 28-Lead TSSOP w/ EP
LTC3118MPUFD#PBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
LTC3118MPUFD#TRPBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
Wafer Fabrication Data R526 Reliability Data
