    LTC3124

    具输出断接功能的 15V、5A 两相同步升压型 DC/DC 转换器

概览

优势和特点

  • VIN 范围:1.8V 至 5.5V (启动之后为 500mV)
  • 输出电压范围:2.2V 至 15V
  • 800mA 连续输出电流 (对于 VIN = 5V 和 VOUT = 12V)
  • 当停机时输出与输入断接
  • 同步整流:效率高达 95%
  • 浪涌电流限制
  • 高达 3MHz 的可调开关频率可同步至外部时钟
  • 可选的突发模式 (Burst Mode®) 操作:25μA IQ
  • 输出过压保护
  • 软起动
  • 在停机模式中 IQ < 1μA
  • 12 引脚、3mm x 4mm x 0.75mm 耐热性能增强型 DFN 封装和 MSOP 封装

产品详情

LTC®3122 是一款同步升压型 DC/DC 转换器,具有真正的输出断接和浪涌电流限制功能。2.5A 的电流限值以及设置高达 15V 输出电压的能力使 LTC3122 非常适合于众多要求苛刻的应用。一旦起动,器件操作将在输入低至 500mV 的情况下持续进行,从而延长了许多应用中的运行时间。

LTC3122 在停机模式中具有输出断接能力,从而大幅度地减少了输入电源消耗并使 VOUT 能完全放电。100kHz 至 3MHz 的可调 PWM 开关频率优化了应用,可实现最高的效率或最小的解决方案占板面积。对于那些对噪声敏感的应用,也可使振荡器同步至一个外部时钟。可选的突发模式操作将静态电流减小至 25μA,从而在整个负载范围内确保了高效率。内部软起动功能可限制启动期间的浪涌电流。

该器件的其他特点包括 <1μA 的停机电流以及短路、热过载和输出过压情况下的稳健保护功能。LTC3122 采用扁平 12 引脚 (3mm x 4mm x 0.75mm) DFN 封装和 12 引脚耐热性能增强型 MSOP 封装。




应用

  • RF 电源
  • 压电式执行器
  • 小型 DC 电机
  • 从电池、5V 或后备电容器产生 12V 模拟电源轨

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

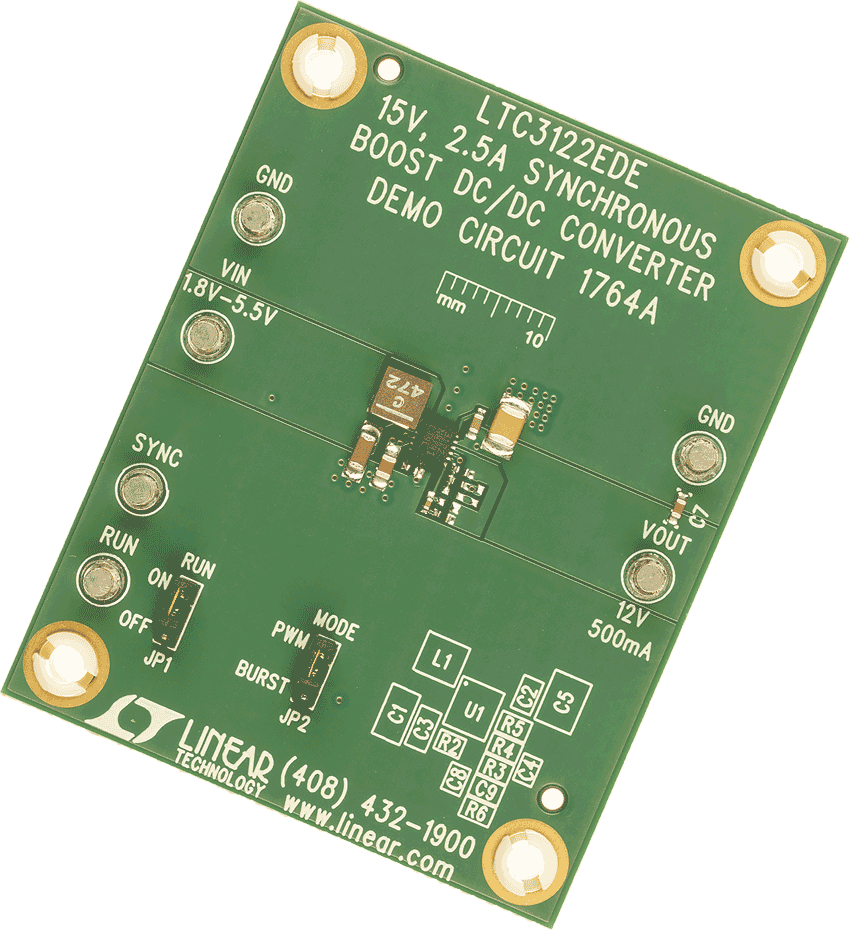

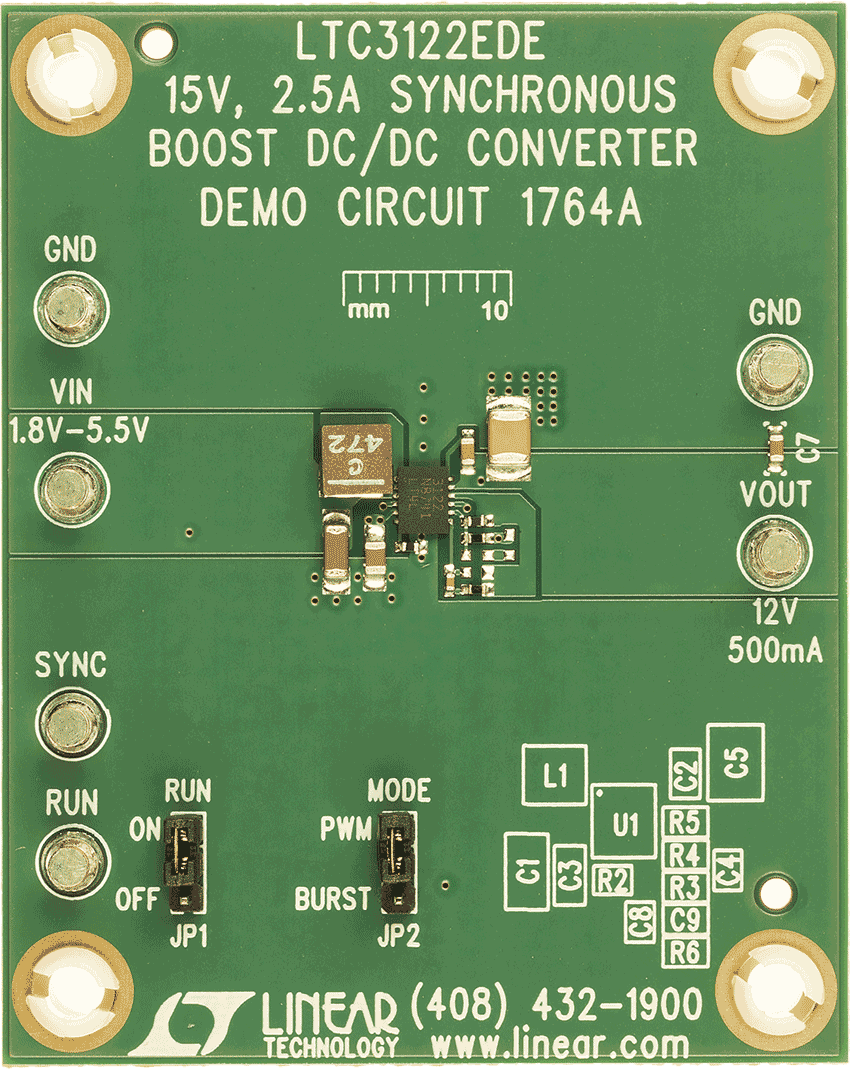

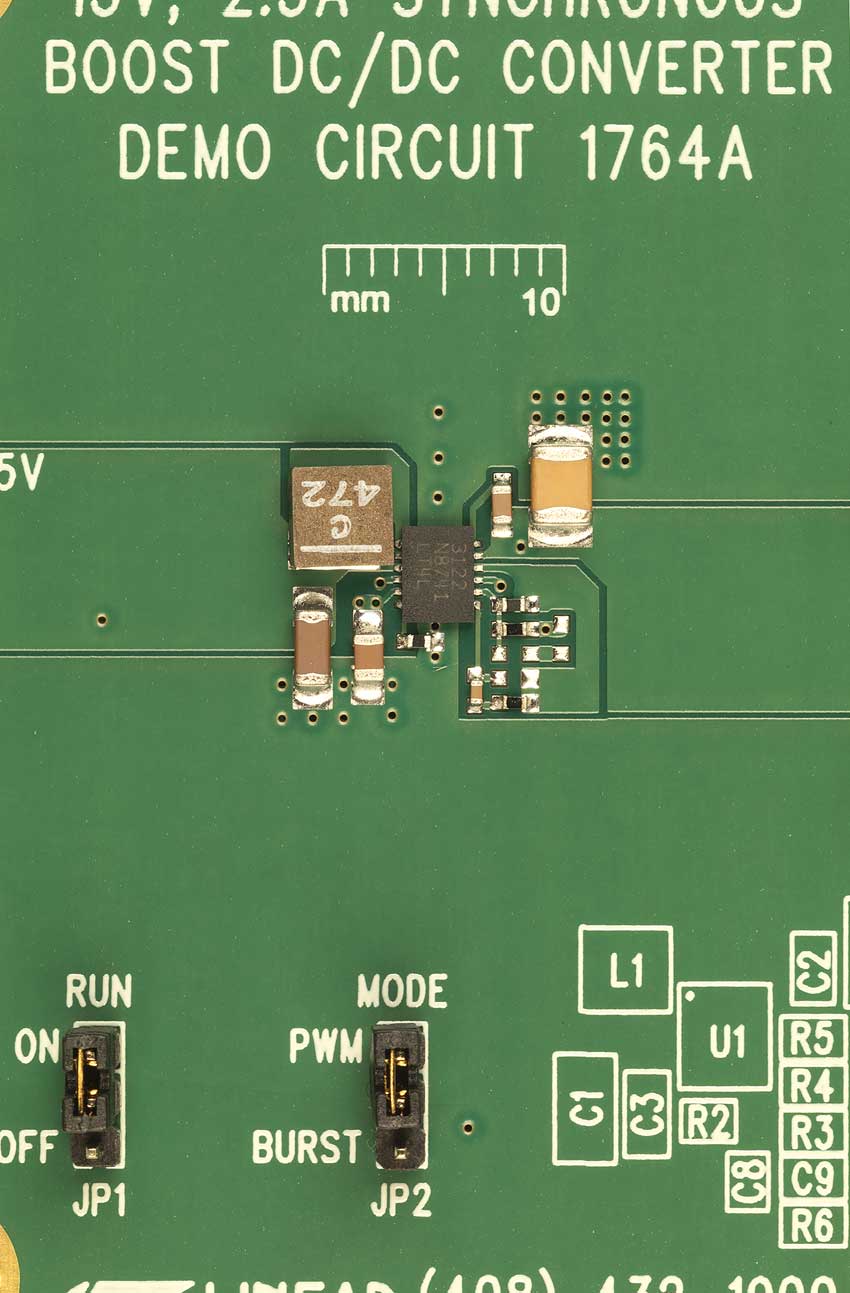

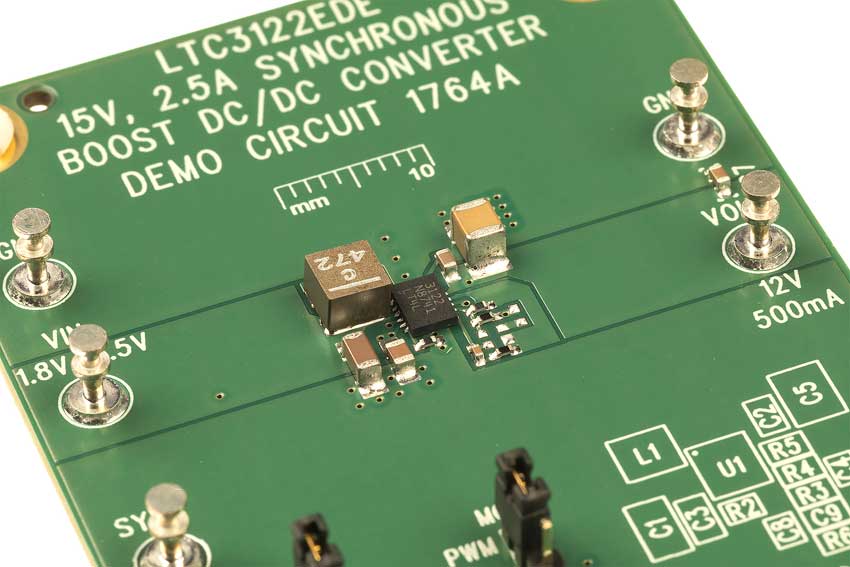

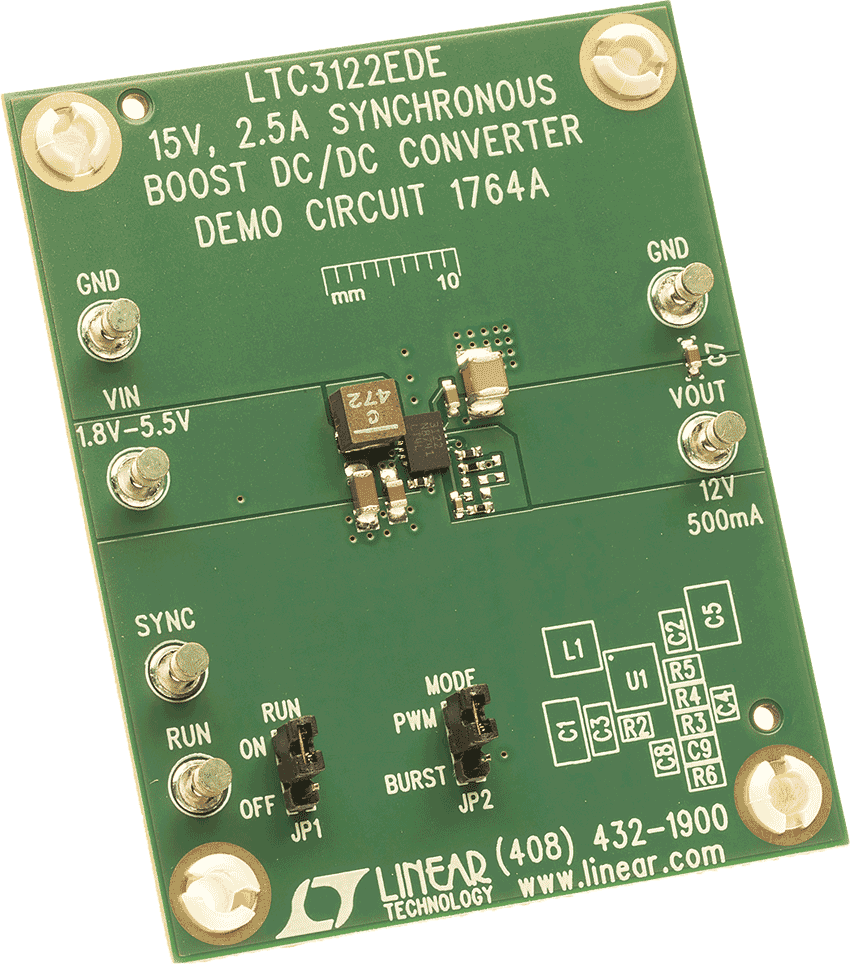

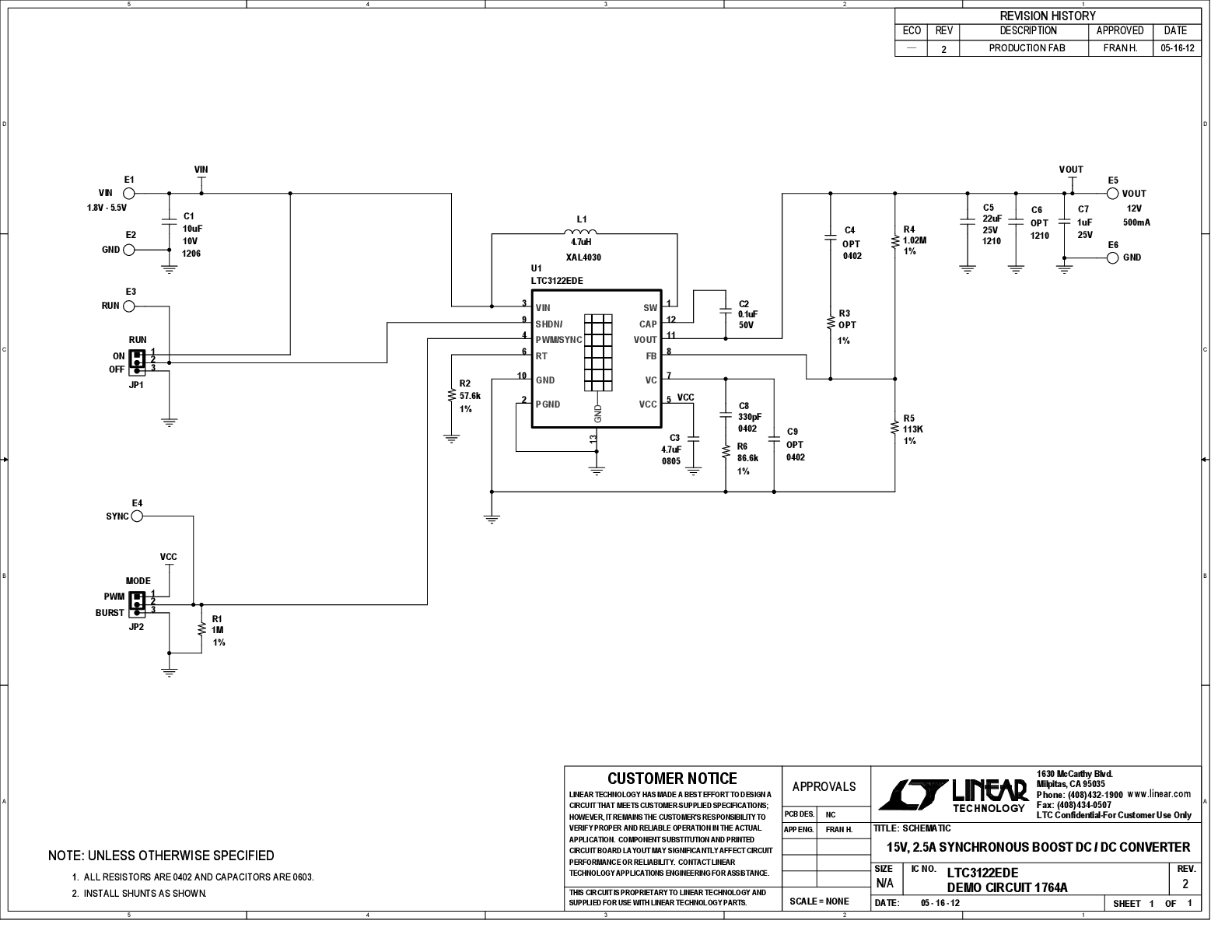

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3122

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3122
