概览
优势和特点
- VIN 范围：1.8V 至 5.5V (启动之后为 500mV)
- 可调输出电压：2.5V 至 15V
- 1.5A 输出电流 (对于 VIN = 5V 和 VOUT = 12V)
- 双相控制可降低输出电压纹波
- 当停机时输出与输入断接

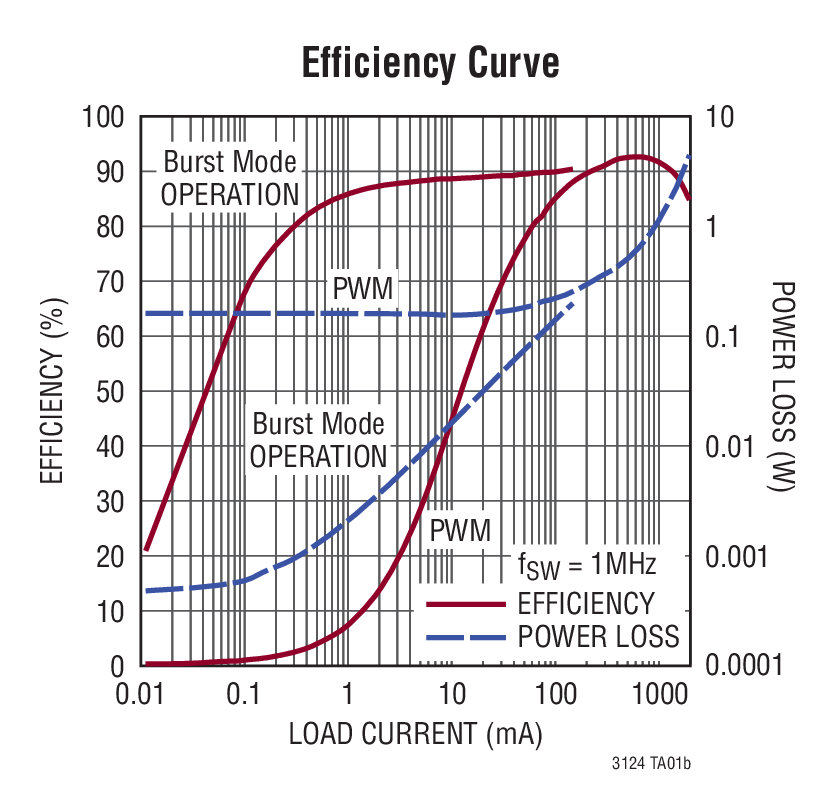

- 同步整流：效率高达 95%
- 浪涌电流限制
- 高达 3MHz 的可编程开关频率可同步至外部时钟
- 可选的突发模式 (Burst Mode®) 操作：25μA IQ
- 输出过压保护
- 内部软起动
- 在停机模式中 IQ < 1μA
- 16 引脚、耐热性能增强型 3mm x 5mm x 0.75mm DFN 封装和 TSSOP 封装
产品详情
LTC®3124 是一款两相、同步升压型 DC/DC 转换器，其具有真正的输出断接和浪涌电流限制功能，可提供高达 15V 的输出电压。两相操作显著地降低了峰值电感器和电容器纹波电流，从而较大限度地缩减了电感器和电容器尺寸。每相 2.5A 的电流限值以及设置高达 15V 输出电压的能力使 LTC3124 非常适合于众多要求苛刻的应用。一旦起动，器件操作将在输入低至 500mV 的情况下持续进行。
LTC3124 的开关频率可设置在100kHz 至 3MHz 之间以优化应用，可实现更高的效率或较小的解决方案占板面积。对于那些对噪声敏感的应用，可使振荡器同步至一个外部时钟。可选的突发模式操作将静态电流减小至 25μA，从而在整个负载范围内确保了高效率。内部软起动功能可限制启动期间的浪涌电流。
该器件的其他特点包括<1μA 的停机电流以及短路、热过载和输出过压情况下的稳健保护功能。

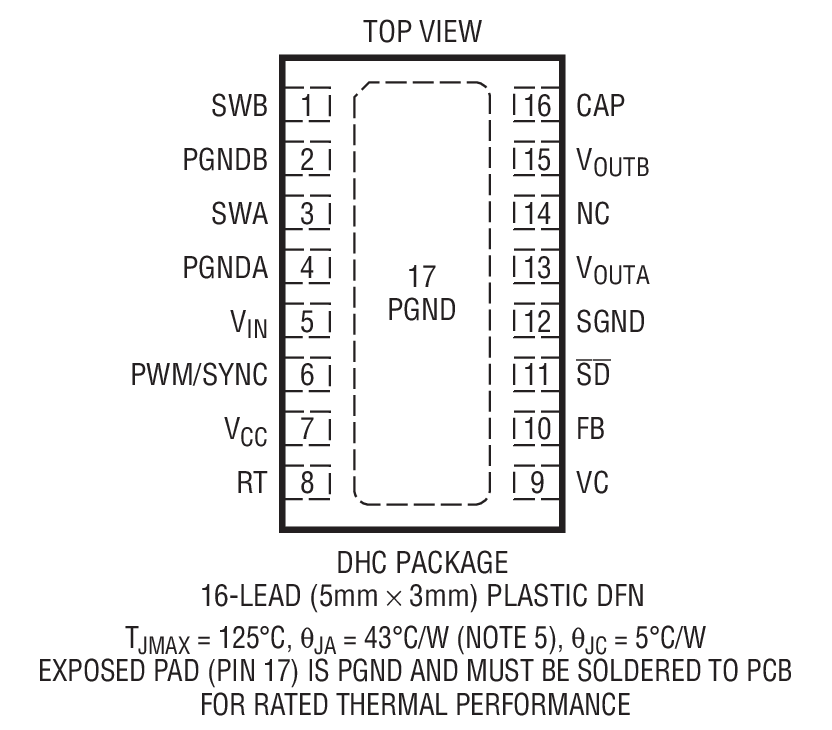

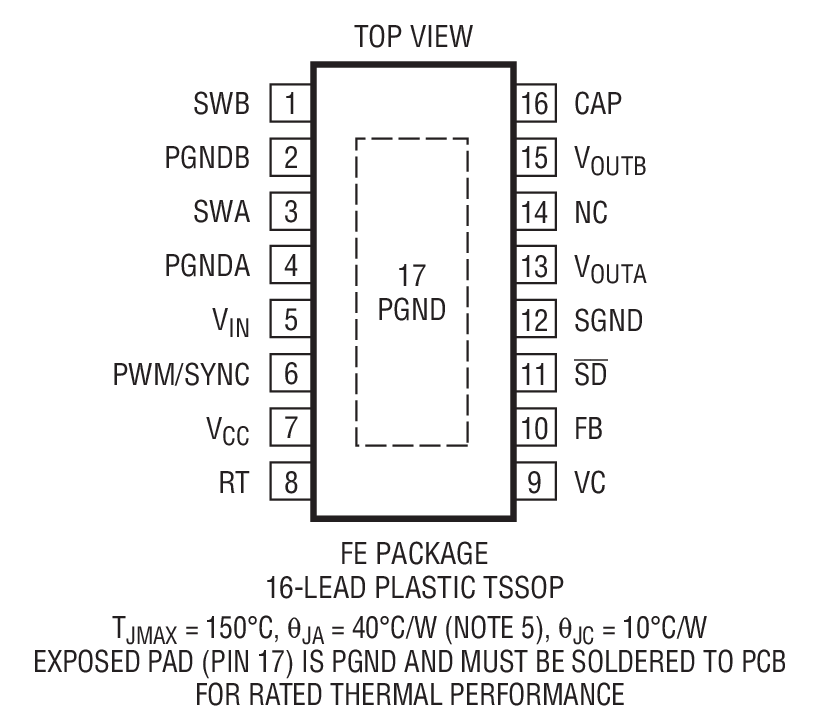

LTC3124 采用 16引脚 DFN 封装和耐热性能增强型 TSSOP 封装。
应用
- RF、微波功率放大器
- 压电式执行器
- 小型 DC 电机、热敏打印机
- 从电池、5V 或后备电容器产生 12V 模拟电源轨
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

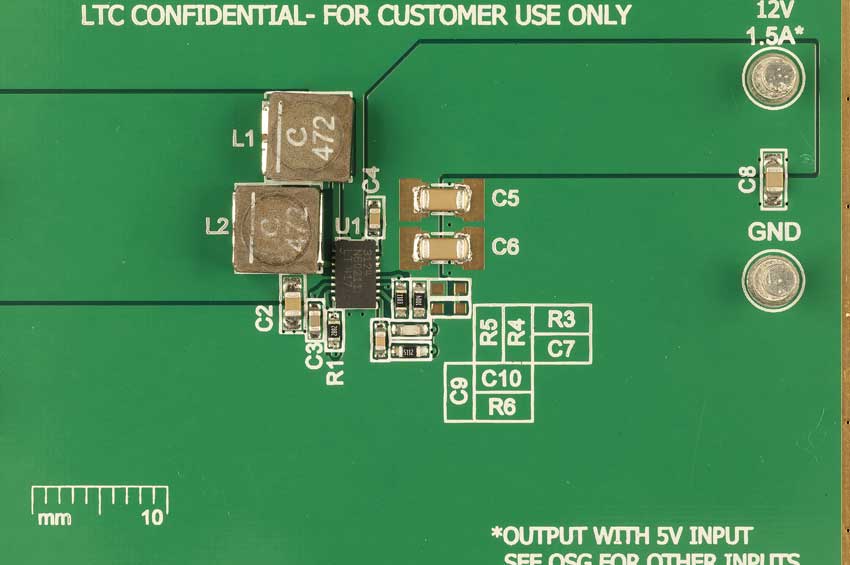

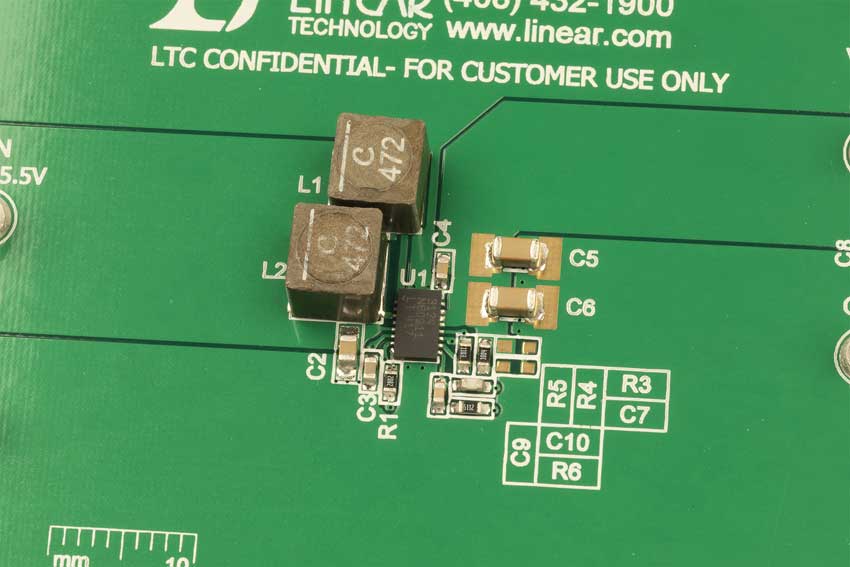

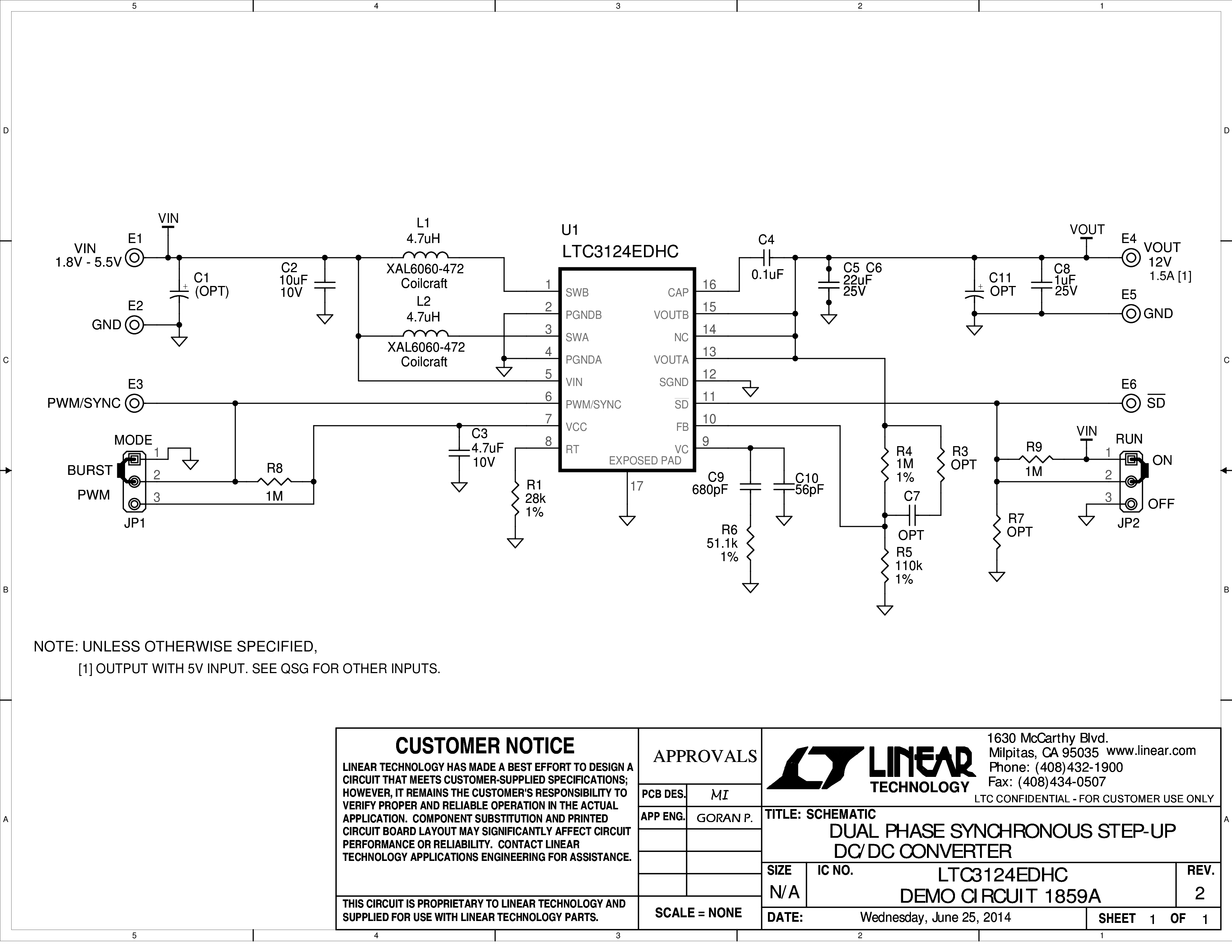

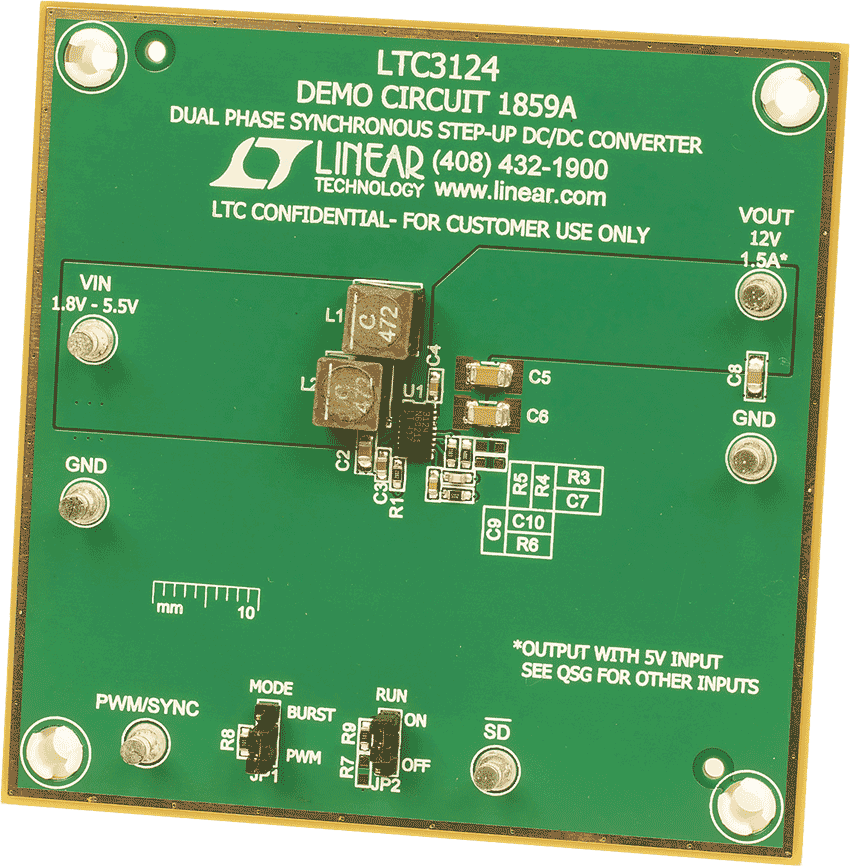

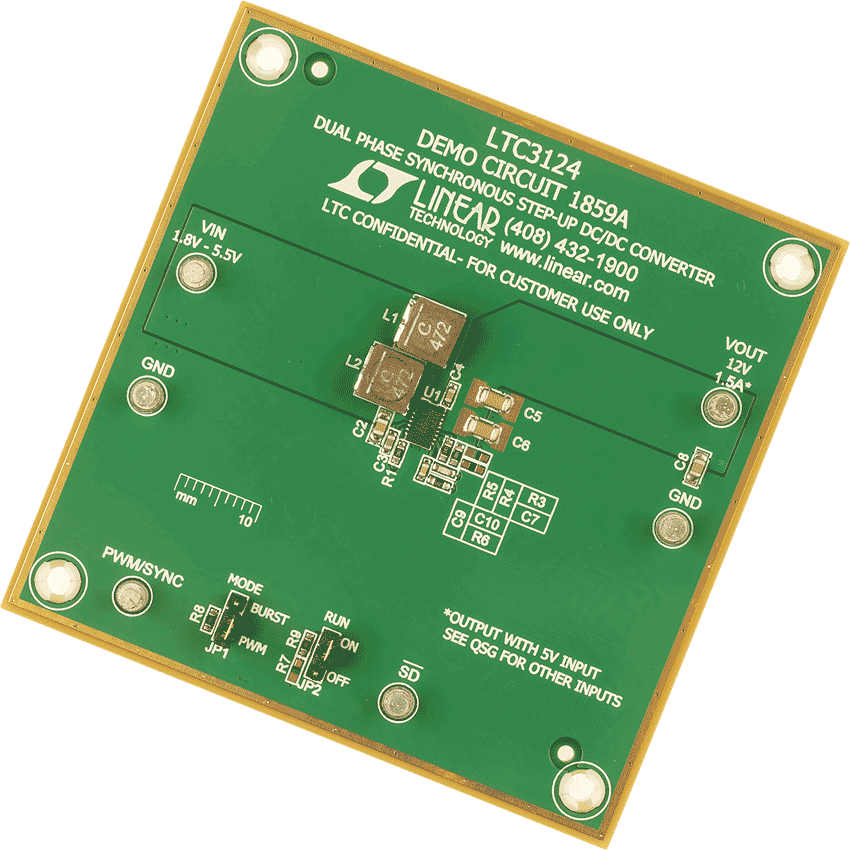

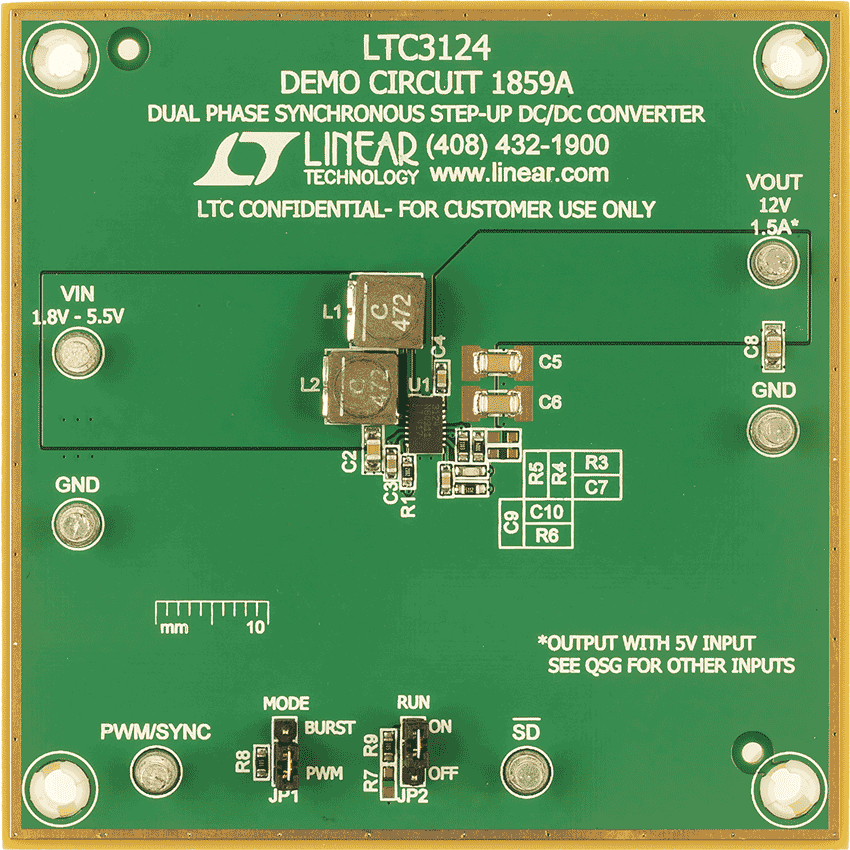

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC3124
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTC3124
配套产品推荐
LTC3124 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3124EDHC#PBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC3124EDHC#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC3124EFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LTC3124EFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LTC3124HFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LTC3124HFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LTC3124IDHC#PBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC3124IDHC#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC3124IFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LTC3124IFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| Wafer Fabrication Data | R526 Reliability Data |
