LTC3119

18V、5A、同步降压-升压型 DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 输入电压范围：2.5V 至 18V
  • 在启动之后可在低至 VIN = 250mV 的条件下运行
  • 输出电压范围：0.8V 至 18V
  • 5A 输出电流 (在降压模式中，对于 VIN > 6V)
  • 3A 输出电流 (对于 VIN = 3.6V，VOUT = 5V)
  • 可编程开关频率：400kHz 至 2MHz
  • 可与一个频率高达 2MHz 的外部时钟实现同步
  • 准确的运行比较器门限
  • 突发模式 (Burst Mode®) 操作，无负载 IQ = 35μA
  • 超低噪声降压-升压 PWM
  • 电流模式控制
  • 最大功率点控制
  • 电源良好指示器
  • 内部软起动
  • 28 引脚 4mm x 5mm QFN 和 TSSOP 封装
更多细节
show more Icon

LTC®3119 是一款高效率、18V、单片式、降压-升压型转换器，该器件能够提供高达 5A 的连续输出电流。丰富齐全的功能集成和非常低电阻内部电源开关较大限度地缩减了总体解决方案占板面积，甚至对于要求严苛的应用也不例外。一种专有的四开关 PWM 架构可在输入电压高于、低于、或等于输出电压的情况下提供无缝的低噪声操作。

外部频率编程以及采用一个内部 PLL 的同步实现了 400kHz 至 2MHz 宽开关频率范围内的操作。2.5V 至 18V 的宽输入范围非常适合采用未调整电源 (包括电池组和后备电容器) 的操作。在启动之后，操作可在低至 250mV 的输入电压下进行。

该器件的其他特点包括：输出短路保护、热过载保护、小于 3μA 的停机电流、电源良好指示器、突发模式操作和最大功率点控制。

LTC3119 采用耐热性能增强型 28 引脚 4mm x 5mm QFN 封装和 TSSOP 封装。



应用

  • 宽输入范围电源
  • 单节至 4 节锂电池供电型产品
  • RF 电源
  • 太阳能电池充电器
  • 系统后备电源
  • 铅酸电池至 12V 稳压器
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3119

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 技术文章
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 03/16/2017
英文

LTC3119: 18V, 5A Synchronous Buck-Boost DC/DC Converter Data Sheet

打开PDF文件

redirect
2.00M
download

下载 PDF

PDF Vector

PDF

更新 01/04/2017
日文

LTC3119: 18V、5A同期整流式昇降圧DC/DCコンバータ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R539 Reliability Data redirect icon

165.02 K

download

下载 PDF

技术文章

2

PDF Vector

PDF

更新 06/05/2017
中文
便携式产品中都有什么? redirect icon

757.00K

download

下载 PDF

PDF Vector

PDF

更新 10/27/2017
中文
新型电源 IC 让无线医疗仪表受益 redirect icon

0.00M

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 02/24/2017
英文
DC2129A - Demo Manual redirect icon

651.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3119EFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3119EFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3119EUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3119EUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3119HFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3119HFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3119IFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3119IFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3119IUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3119IUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3119MPFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3119MPFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3119EFE#PBF

量产

LTC3119EFE#TRPBF

量产

LTC3119HFE#PBF

量产

LTC3119HFE#TRPBF

量产

LTC3119IFE#PBF

量产

LTC3119IFE#TRPBF

量产

LTC3119MPFE#PBF

量产

LTC3119MPFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LTC3119EFE#PBF

量产

LTC3119EFE#TRPBF

量产

LTC3119EUFD#PBF

量产

LTC3119EUFD#TRPBF

量产

LTC3119HFE#PBF

量产

LTC3119HFE#TRPBF

量产

LTC3119IFE#PBF

量产

LTC3119IFE#TRPBF

量产

LTC3119IUFD#PBF

量产

LTC3119IUFD#TRPBF

量产

LTC3119MPFE#PBF

量产

LTC3119MPFE#TRPBF

量产

pdf

PCN19_0067_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon

Detailed Parts List

pdf

Other

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3119EFE#PBF

量产

LTC3119EFE#TRPBF

量产

LTC3119HFE#PBF

量产

LTC3119HFE#TRPBF

量产

LTC3119IFE#PBF

量产

LTC3119IFE#TRPBF

量产

LTC3119MPFE#PBF

量产

LTC3119MPFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LTC3119EFE#PBF

量产

LTC3119EFE#TRPBF

量产

LTC3119EUFD#PBF

量产

LTC3119EUFD#TRPBF

量产

LTC3119HFE#PBF

量产

LTC3119HFE#TRPBF

量产

LTC3119IFE#PBF

量产

LTC3119IFE#TRPBF

量产

LTC3119IUFD#PBF

量产

LTC3119IUFD#TRPBF

量产

LTC3119MPFE#PBF

量产

LTC3119MPFE#TRPBF

量产

pdf

PCN19_0067_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon
Detailed Parts List

pdf

Other

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

外部电源开关升降压控制器2
LTC3785
popup image
Cart

量产

10V、高效率、同步、No RSENSE 降压-升压型控制器

LTC3785-1
popup image
Cart

量产

具电源良好指示功能的 10V、高效率、降压-升压型控制器

部分模型 产品周期 描述
LTC3112
popup image
Cart

推荐新设计使用

15V、2.5A 同步降压-升压型 DC/DC 转换器

LTC3113
popup image
Cart

推荐新设计使用

3A、低噪声、降压-升压型 DC/DC 转换器

评估套件 1

reference details image

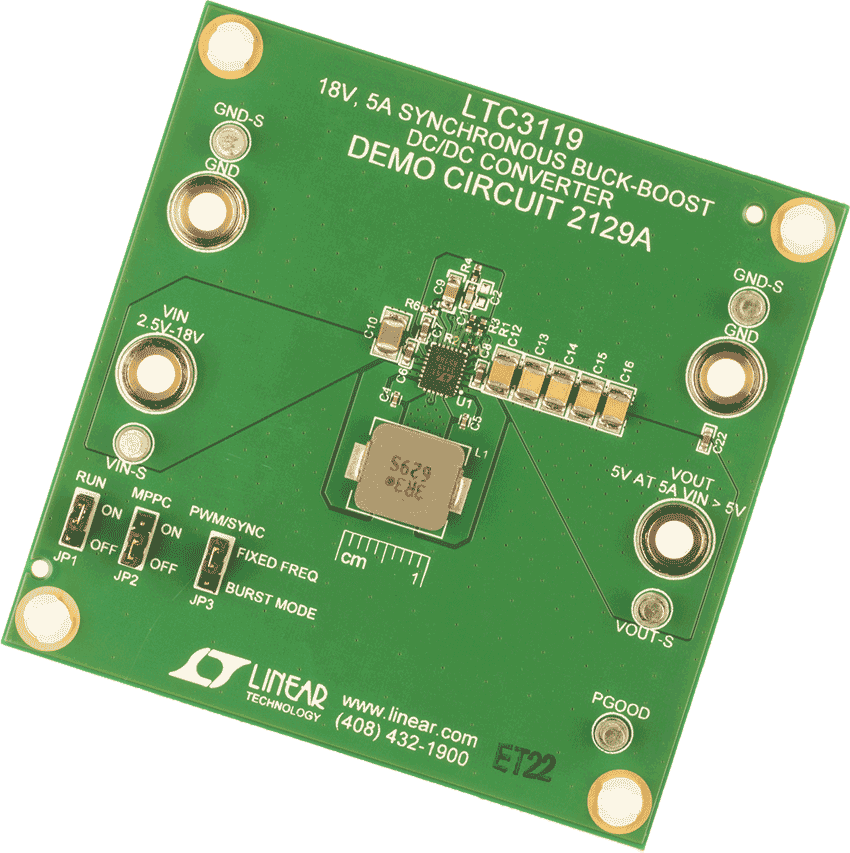

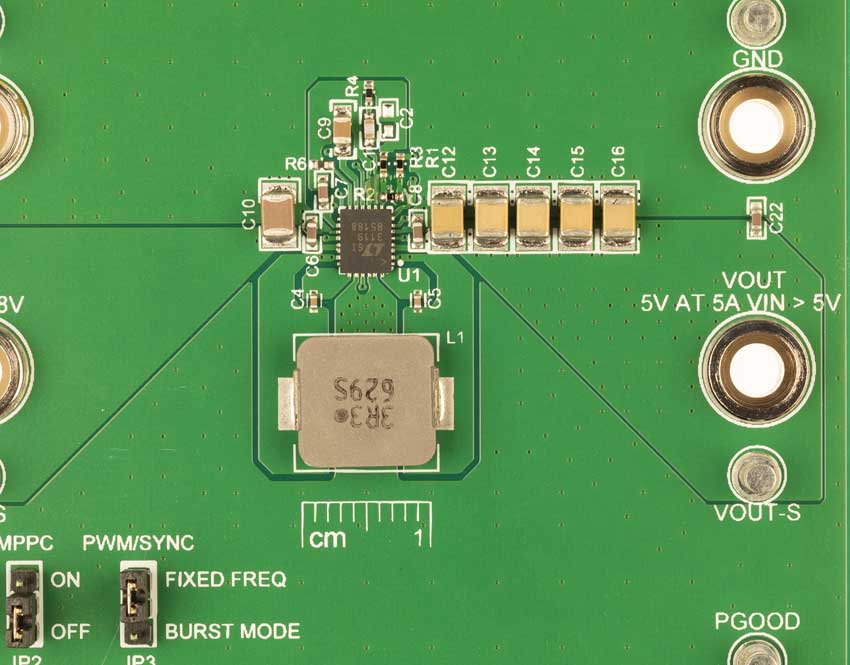

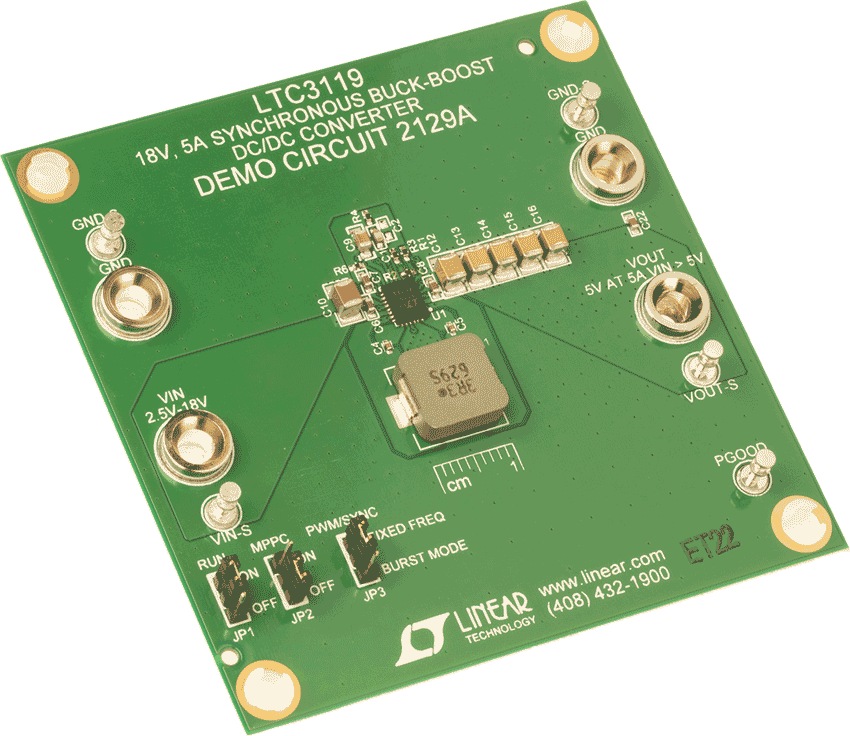

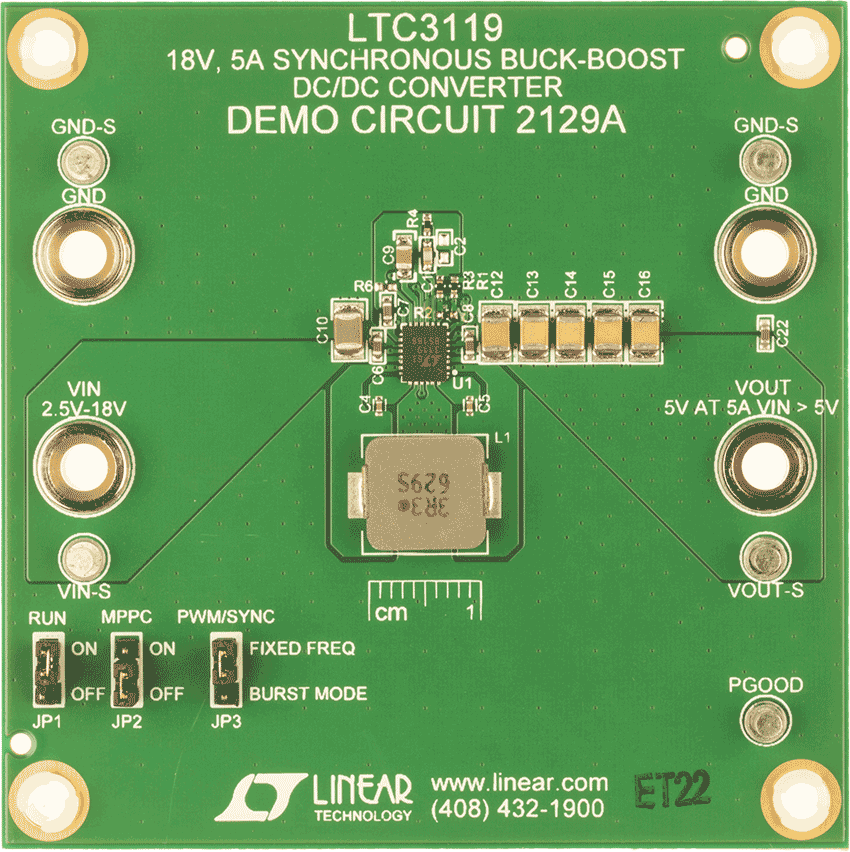

DC2129A

LTC3119演示板 | 同步降压-升压，2.5V ≤ VIN ≤ 18V，VOUT = 5V（高达5A）

zoom

DC2129A

LTC3119演示板 | 同步降压-升压，2.5V ≤ VIN ≤ 18V，VOUT = 5V（高达5A）

download icon

下载

 print icon

打印
DC2129A
LTC3119演示板 | 同步降压-升压，2.5V ≤ VIN ≤ 18V，VOUT = 5V（高达5A）
立即购买 更多内容

产品详情

演示电路2129A内置LTC3119，这是一款18V、5A同步降压/升压DC/DC转换器。DC2129A设计为提供2.5V至18V的输入电压范围，输出电压(VOUT)设置为5V。如果VIN > 5V，输出电流可高达5A。独特的4开关、单电感架构可在输入电压高于、低于或等于输出电压的情况下提供低噪声、无缝工作。

资料

pdf icon

PDF

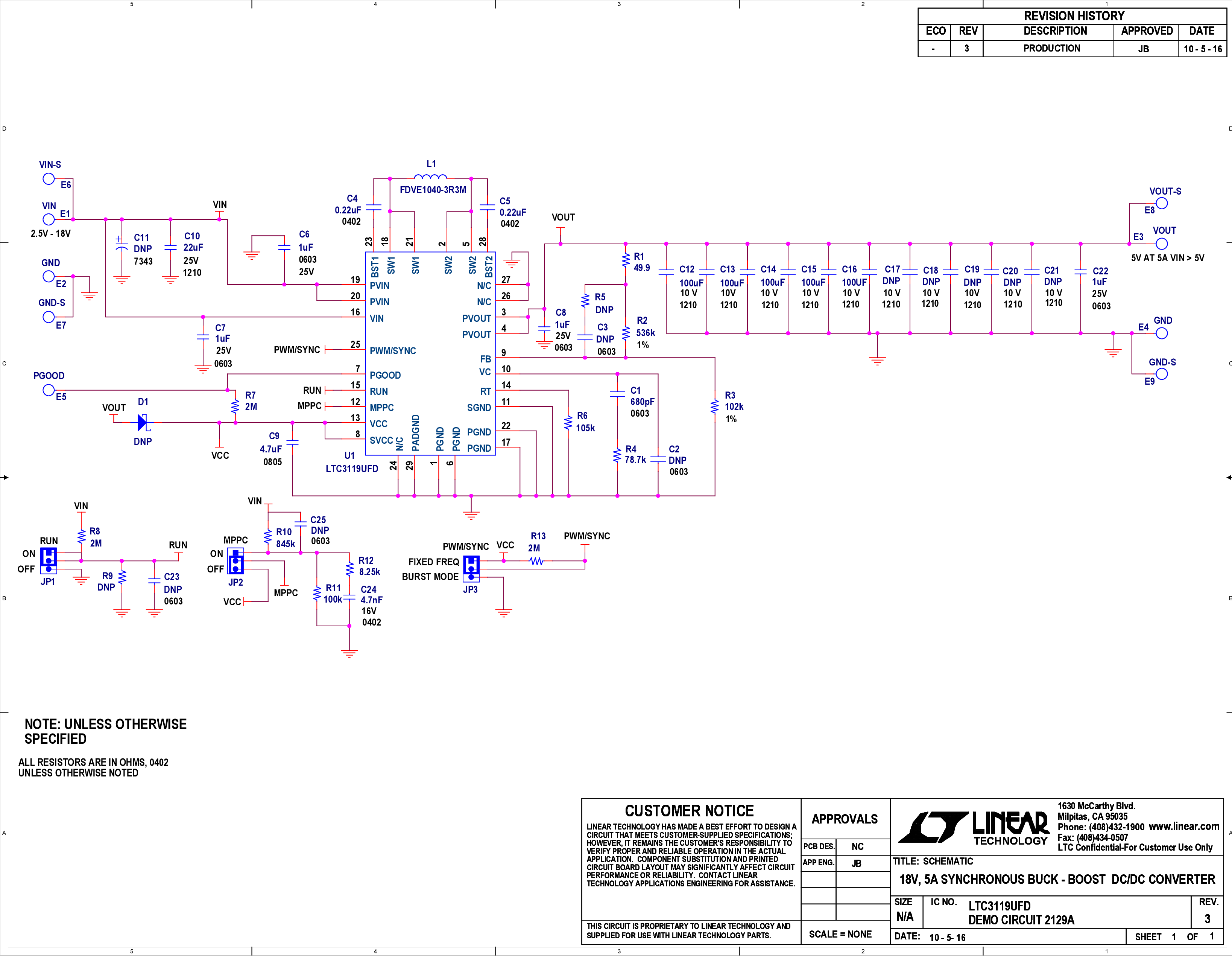

DC2129A - Schematic Download

91.00K

pdf icon

ZIP

DC2129A - Design Files Download

2.00M

pdf icon

PDF

DC2129A - Demo Manual Download

651.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC2129A

LTC3119演示板 | 同步降压-升压，2.5V ≤ VIN ≤ 18V，VOUT = 5V（高达5A）

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3119 - Buck-Boost Regulators Download
