优势和特点

  • 可在输入电压高于、低于或等于输出电压的情况下获得稳压输出
  • 1.8V 至 5.5V 输入和输出电压范围
  • 3A 连续输出电流:VIN > 3.0V,VOUT = 3.8V
  • 1.5A 连续输出电流:VIN ≥ 1.8V,VOUT = 3.3V
  • 单个电感器
  • 低噪声降压-升压型架构

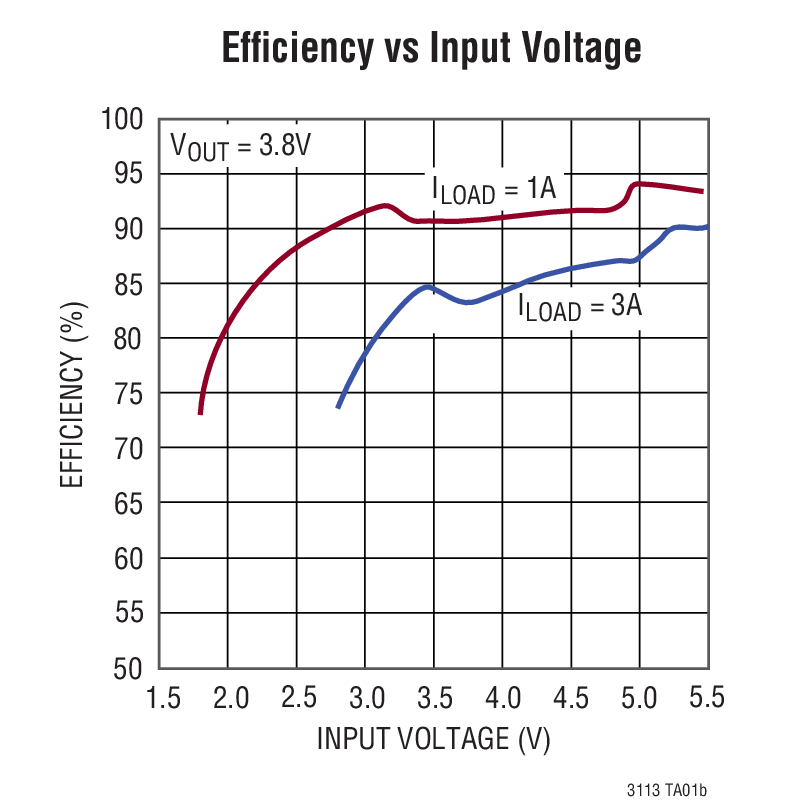

  • 效率高达 96%
  • 可编程频率范围为 300kHz 至 2MHz
  • 可选的突发模式 (Burst Mode®) 操作
  • 在停机模式中提供了输出断接
  • 停机电流:<1μA
  • 内部软起动

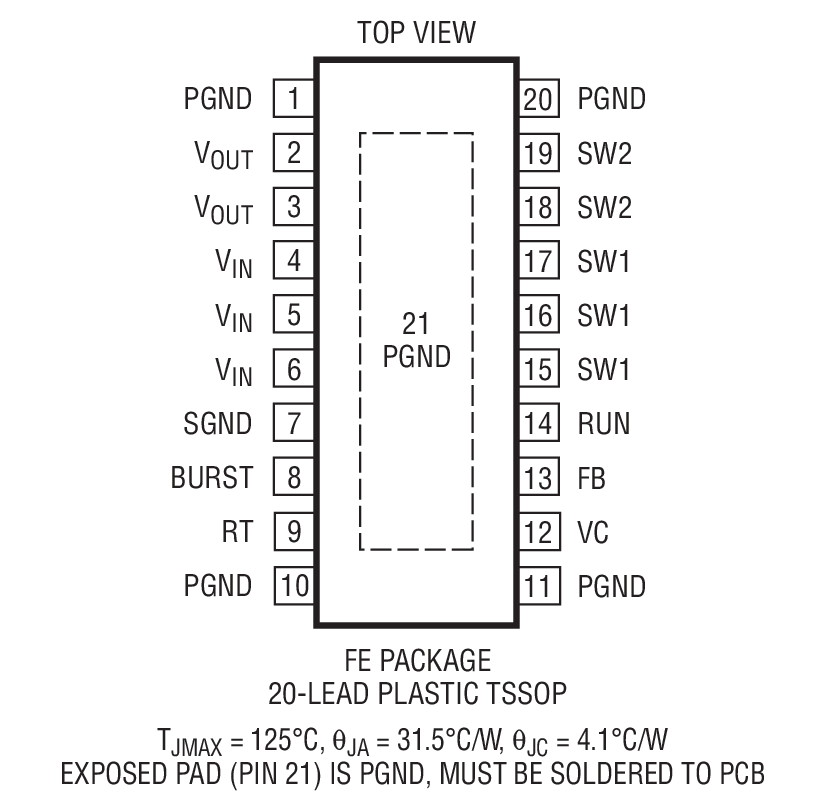

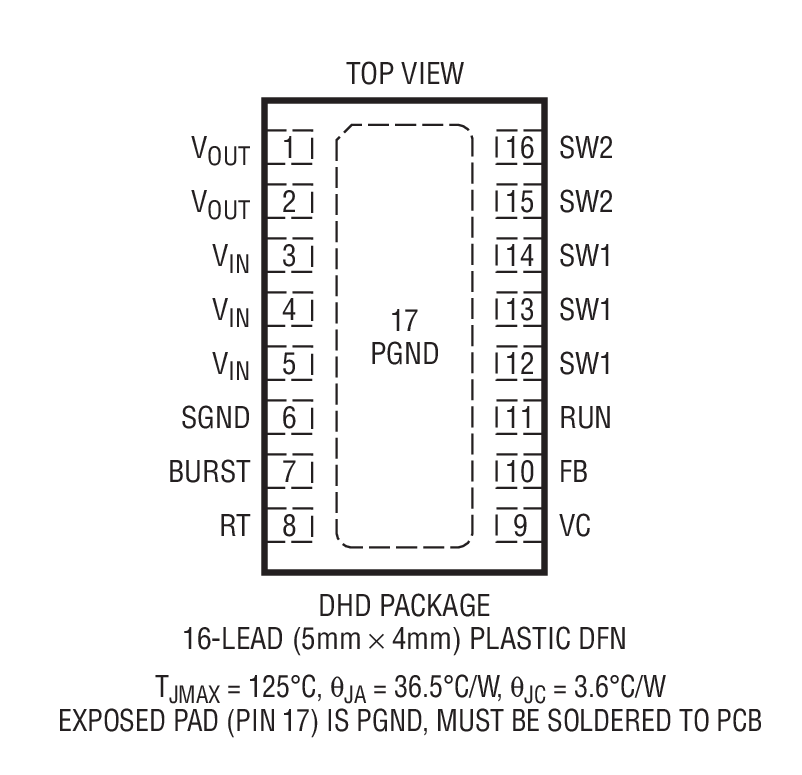

  • 小外形耐热性能增强型 16 引脚 (4mm x 5mm x 0.75mm) DFN 封装和 20 引脚 TSSOP 封装

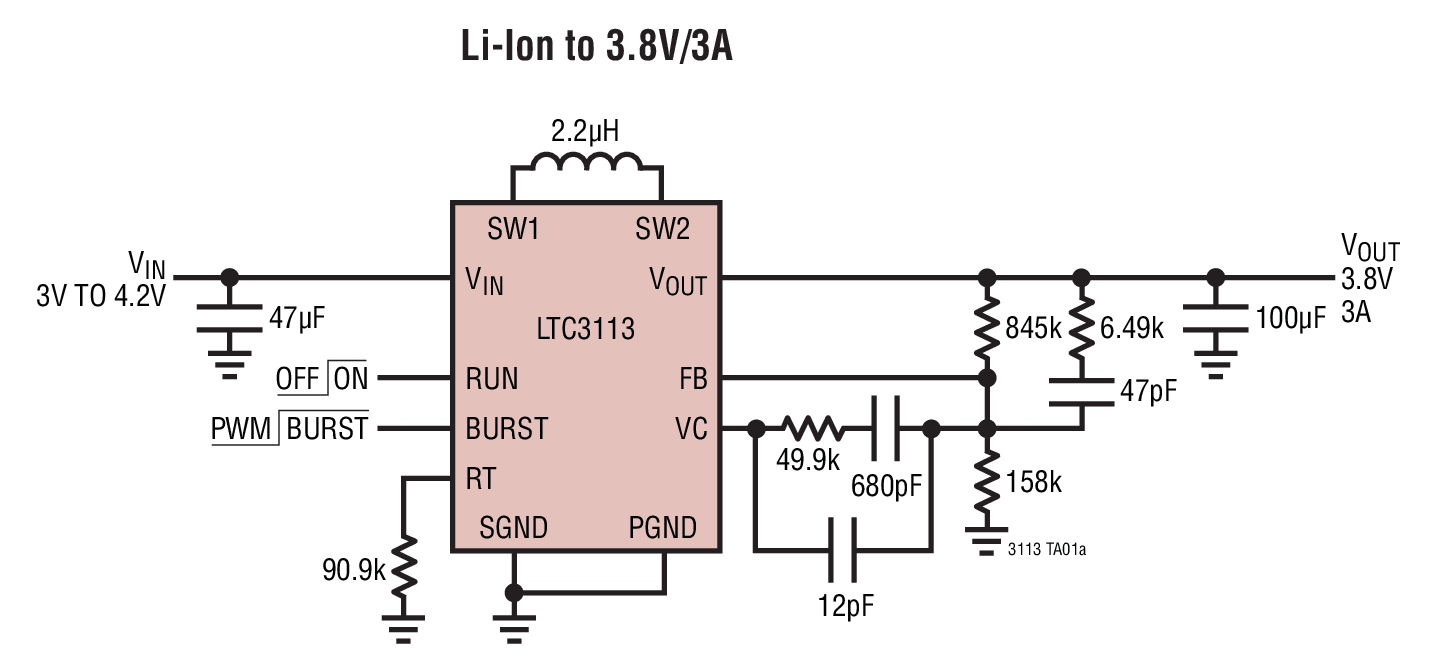

产品详情

LTC®3113 是一款宽 VIN 范围、高效率、固定频率、降压-升压型 DC/DC 转换器,可在输入电压高于、低于或等于输出电压的情况下运作。该 IC 所运用的拓扑结构可实现低噪声操作,从而使其非常适合于 RF 和精准测量应用。

LTC3113 能够提供高达 3A 的连续输出电流以满足要求最为严苛的应用。在降压模式中可提供较高的输出电流。集成型低 RDS(ON) 功率 MOSFET 和一个高达 2MHz 的可编程开关频率实现了紧凑的解决方案占板面积。可选的突发模式操作能在轻负载条件下改善效率。

该器件的其他特点包括 <1μA 的停机电流、集成软起动、短路保护、电流限制和热过载保护功能。LTC3113 采用耐热性能增强型 16 引脚 (4mm x 5mm x 0.75mm) DFN 封装和 20 引脚 TSSOP 封装。


应用

  • 无线调制解调器
  • 后备电源系统
  • 便携式库存管理终端
  • 便携式条形码阅读器
  • 便携式仪表

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

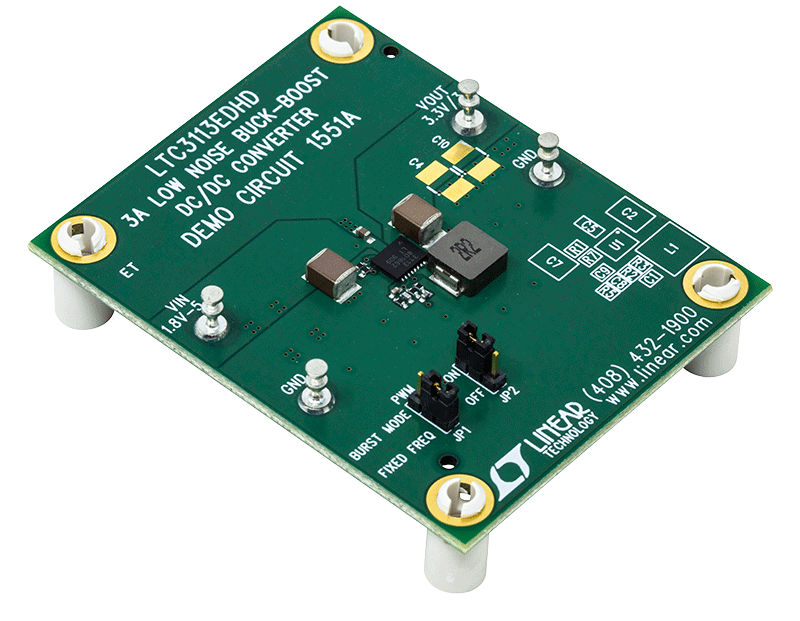

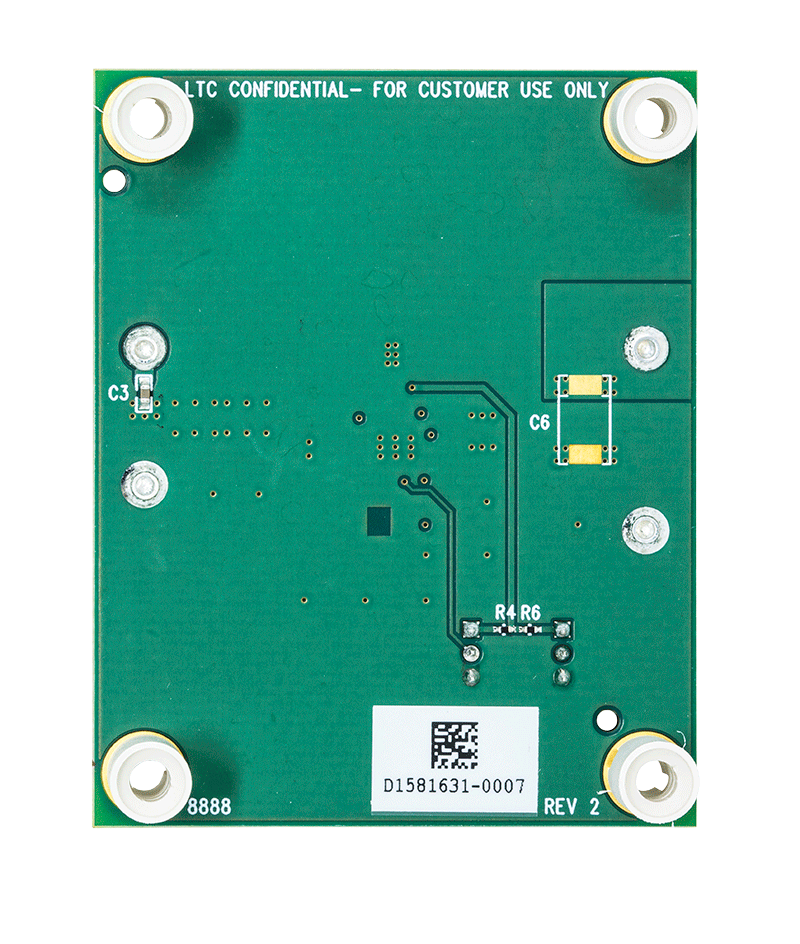

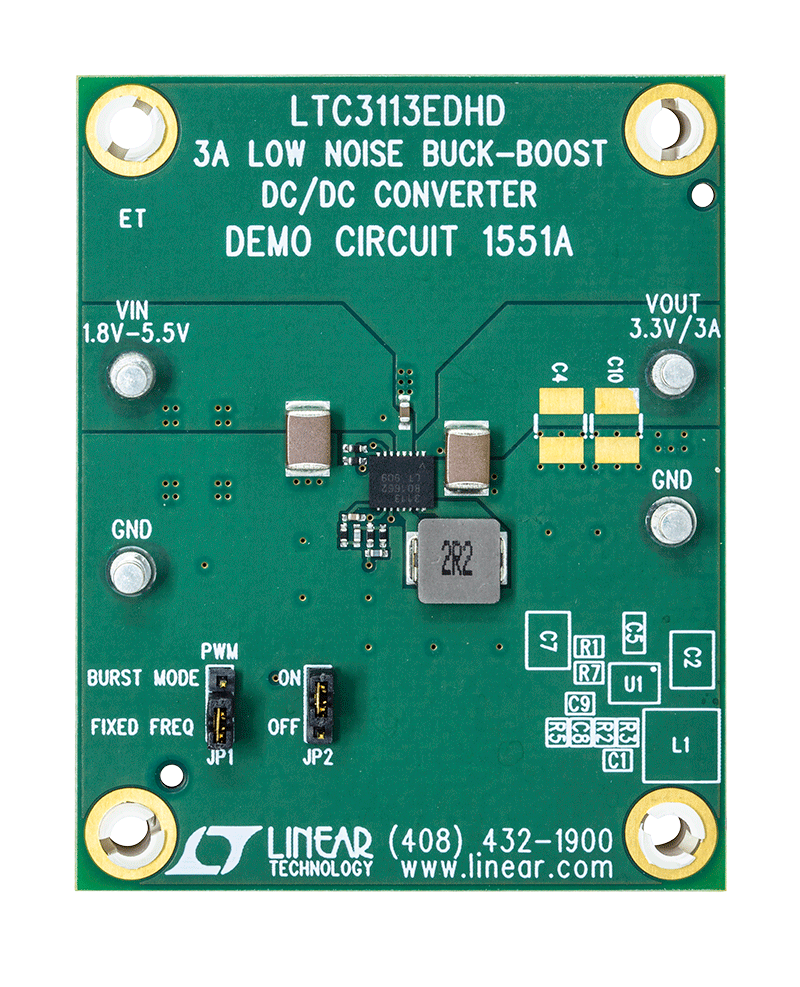

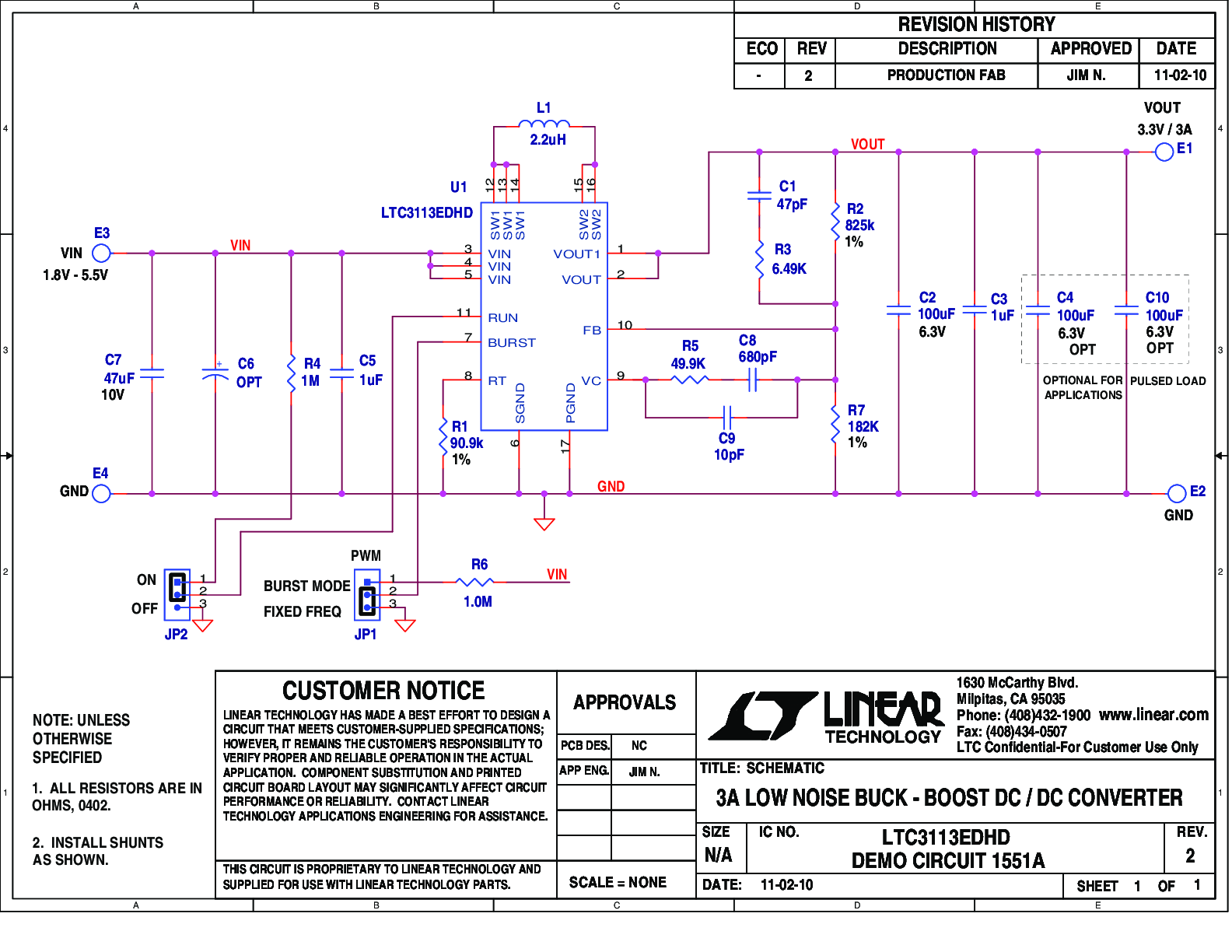

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3113
