概览
优势和特点
- 无需检测电阻器
- 真正的电流模式控制
- 专为高降压比而优化
- tON(MIN) ≤ 100ns
- 极快的瞬态响应
- 可在采用陶瓷 COUT 时保持稳定
- 双路 N 沟道 MOSFET 同步驱动
- 电源良好输出电压监视器 (LTC1778)
- 可调的导通时间 (LTC1778-1)
- 宽 VIN 范围：4V 至 36V
- ±1% 0.8V 电压基准
- 可调的电流限制
- 可调的开关频率
- 可编程软启动
- 输出过压保护
- 任选的短路停机定时器
- 微功率停机模式：IQ < 30μA
- 采用 16 引脚窄体 SSOP 封装
产品详情
LTC®1778 是一款专为 CPU 电源而优化的同步降压型开关稳压控制器。该控制器采用一种谷值电流控制架构以提供非常低的占空比和卓越的瞬态响应性能，并不需要使用一个检测电阻器。工作频率由一个外部电阻器来选择，并针对 VIN 中的变化进行补偿。
不连续模式操作可在轻负载条件下提供高工作效率。一个强制连续模式控制引脚可降低噪声和RF 干扰，并能在主输出承受轻负载时通过停用不连续操作以辅助副端绕组稳压。
故障保护由内部折返电流限制、一个输出过压比较器和任选的短路停机定时器提供。用于电源排序的软启动能力采用一个外部定时电容器来实现。稳压器电流限制水平可由用户来设置。宽电源范围使得该器件能够在输入端电压为 4V 至 36V 和输出端电压为 0.8V 至高达 (0.9)VIN 的情况下运作。
应用
- 笔记本电脑和掌上型电脑
- 分布式电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R384 Reliability Data3/26/2018
-

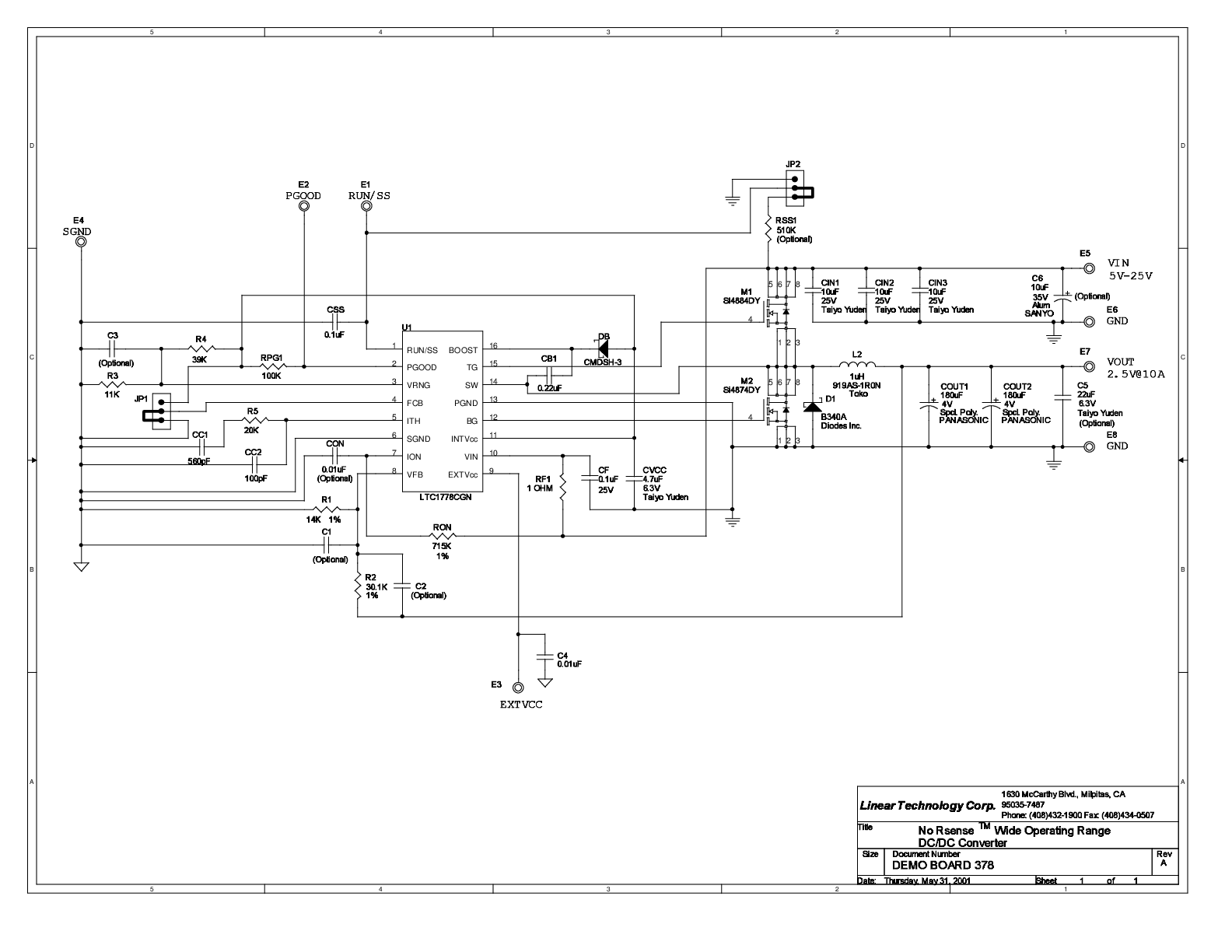

DC378A - Demo Manual8/3/2012
-

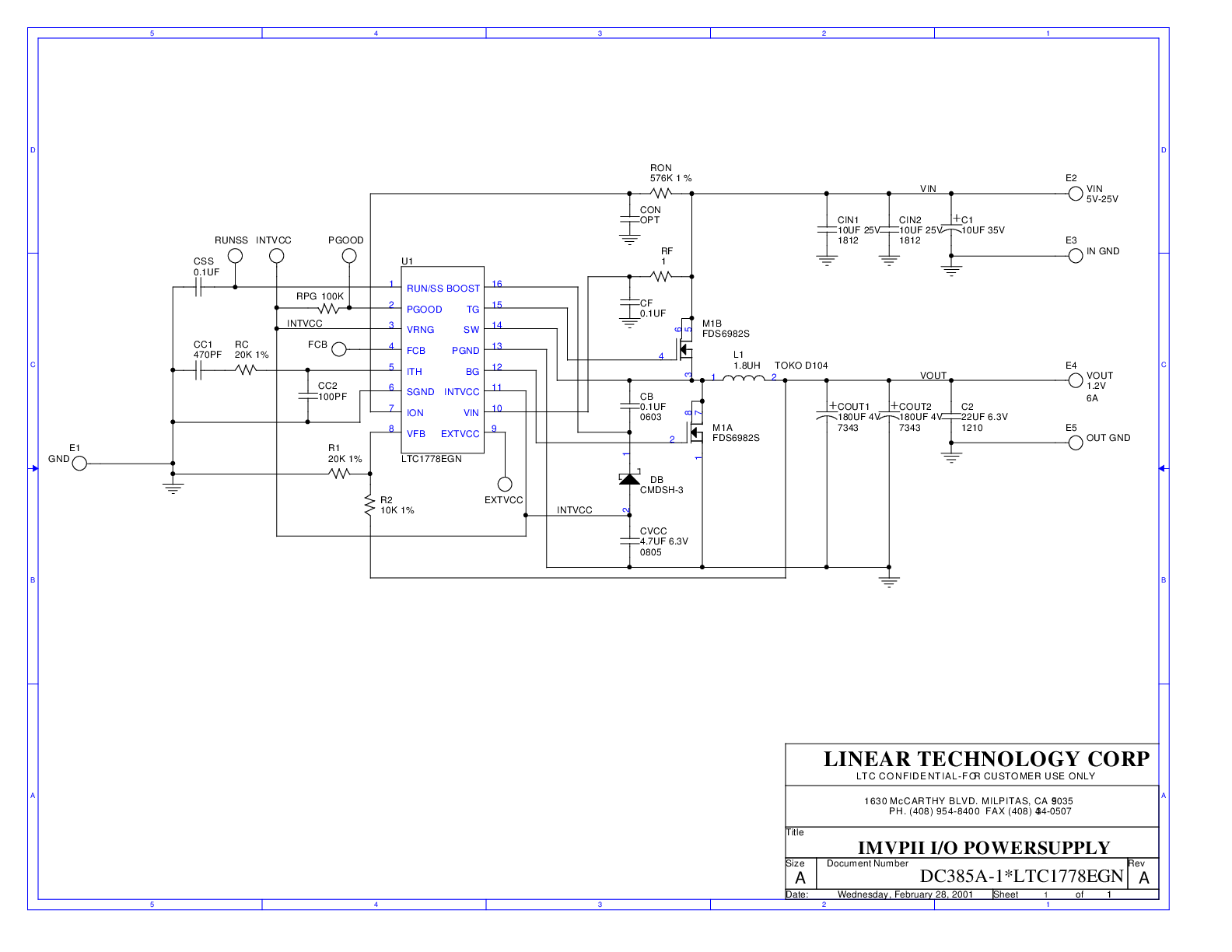

DC385A - Demo Manual9/24/2009
-
Design Note 279: Microprocessor Core Supply Voltage Set by I2C Bus without VID Lines8/21/2021
-
Design Solutions 43 - High Performance Switch Mode Power Solutions for Altera Low Voltage FPGAs8/21/2007
-
Design Note 258: High Efficiency I/O Power Generation for Mobile Pentium III Microprocessors5/1/2001
-
Compact No RSENSE Controllers Feature Fast Transient Response and Regulate to Low VOUT from Wide Ranging VIN6/1/2009 LT Journal
-
Low Voltage, High Current DC/DC Power Supply with Load Sharing and Redundancy8/1/2002 LT Journal
-
SMBus Controls CPU Voltage Regulators without VID Pins9/1/2001 LT Journal
-
New No RSENSE Controllers Deliver Very Low Output Voltages2/1/2001 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC1778
LTC1778-1
