概览
优势和特点
- 宽 VIN 范围：4V 至 38V
- ±1% 0.8V 电压基准
- 极快的瞬态响应
- tON(MIN)：43ns
- No RSENSE™谷值电流模式控制
- 可在采用低 ESR 陶瓷输出电容器 COUT 时稳定
- 支持对预偏置输出进行平稳启动
- 专为高降压比而优化
- 引脚与 LTC1778 兼容 (无 EXTVCC 引脚)
- 电源良好输出电压监视器
- 双路 N 沟道 MOSFET 同步驱动
- 可调开关频率
- 具折返功能的可编程电流限制
- 输出过压保护

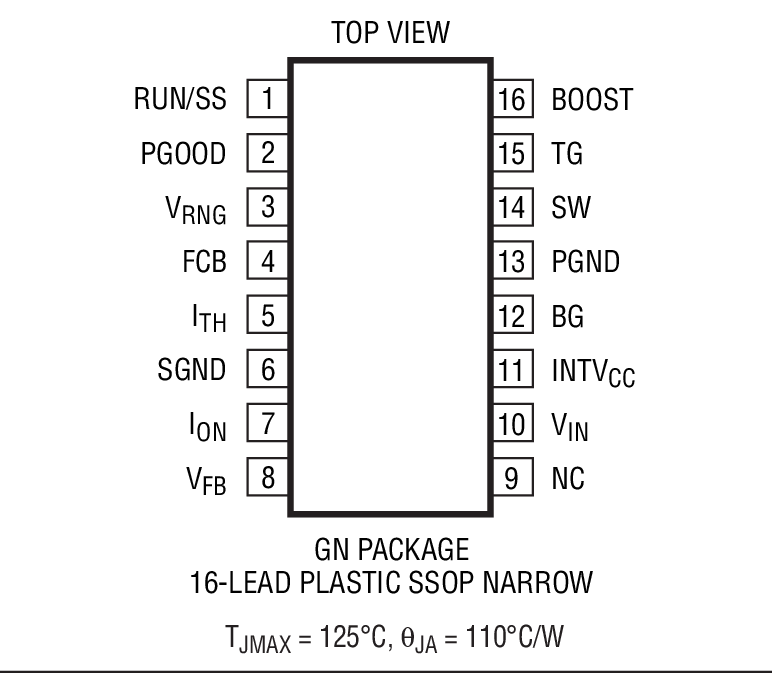

- 小外形 16 引脚窄体 SSOP 封装
产品详情

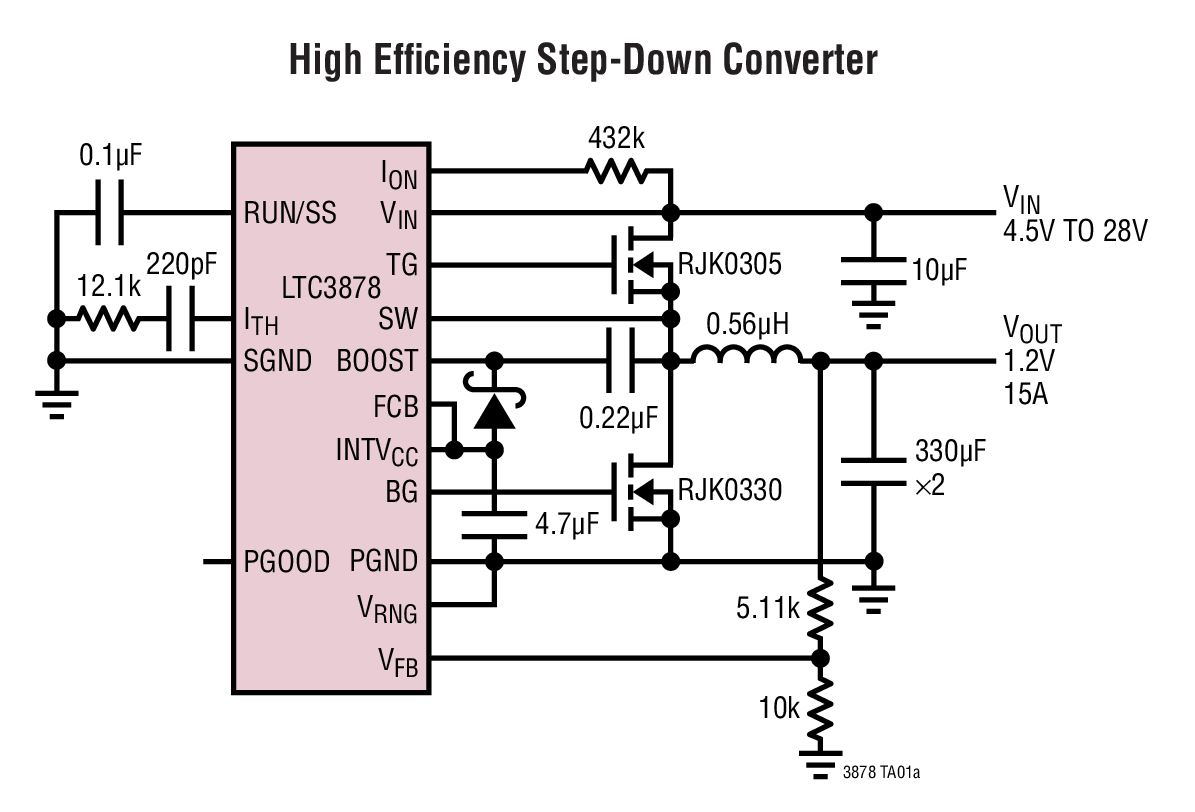

LTC®3878 是一款同步降压型开关稳压控制器，专为高开关频率和快速瞬态响应而优化。恒定接通时间谷值电流模式架构允许一个宽输入范围，包括非常低占空比操作。无需采用外部检测电阻器或斜率补偿。在不采用 EXTVCC 引脚的应用中，LTC3878 与 LTC1778 引脚兼容，并且提供了更佳的效率。如欲验证兼容性，请与凌力尔特查询。

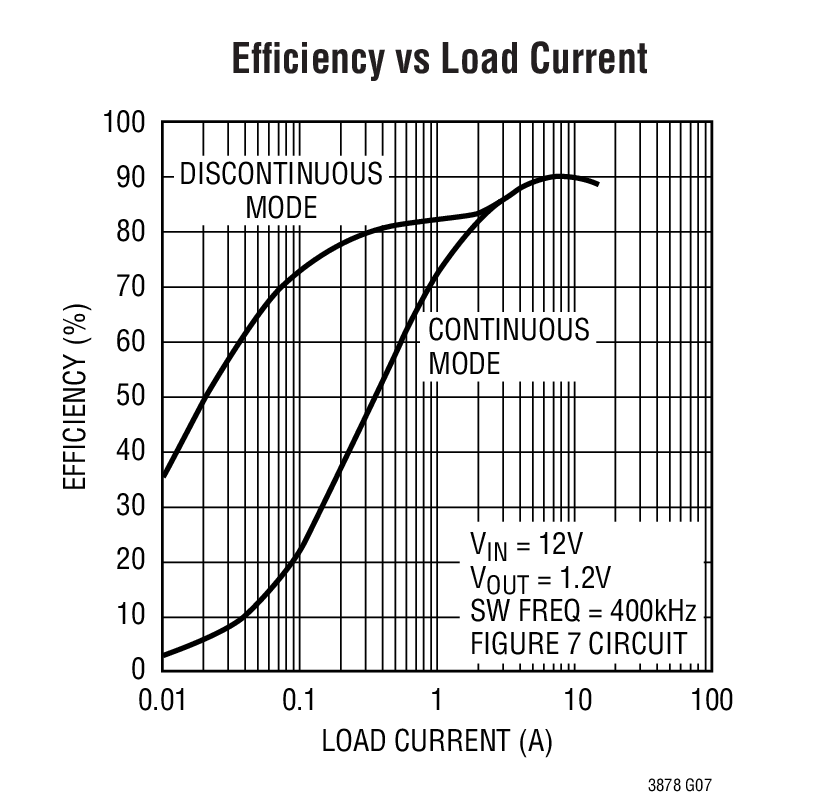

该器件的工作频率由一个外部电阻器来设定，并针对 VIN 中的变化进行了补偿 (以提供卓越的电压稳定性)。不连续模式操作在轻负载条件下提供了高效率。一个强制连续控制引脚使用户能够降低噪声和RF干扰。安全功能包括输出过压保护和具折返的可编程电流限制。用于电源排序的软起动功能利用一个外部定时电容器来实现。电流限值可由用户来设置。
LTC3878 允许的工作范围为 4V 至 38V (在输入端) 和 0.8V 至 VIN 的 90% (在输出端)。LTC3878 采用小外形 16 引脚窄体 SSOP 封装。
应用
- 分布式电源系统
- 嵌入式计算
- 通信基础设施
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

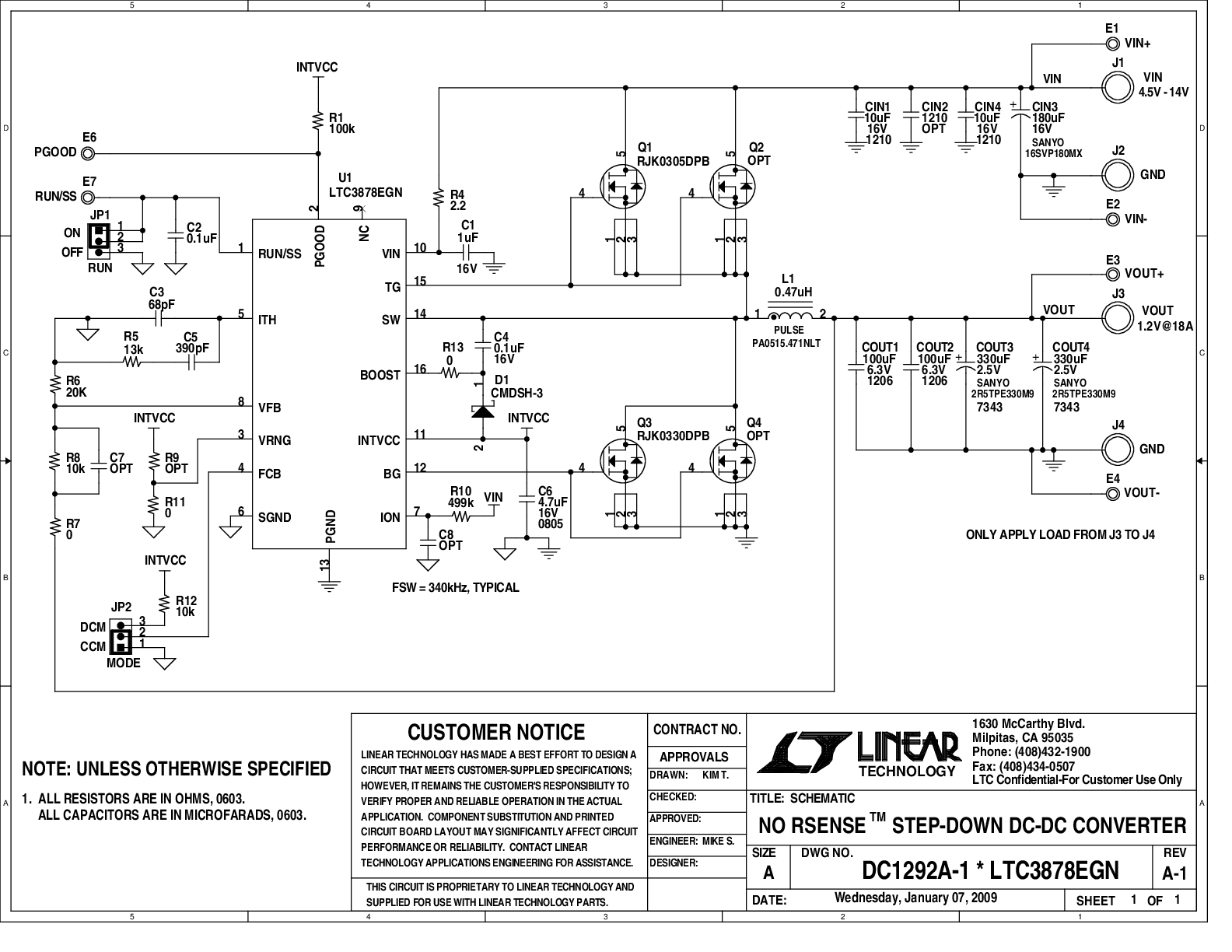

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3878
