概览

优势和特点

  • 双 N 沟道 MOSFET 同步驱动
  • 可设置 / 可同步固定频率
  • VOUT 范围：0.8V 至 7V
  • 宽 VIN 范围：3.5V 至 36V 工作
  • 非常低压差操作：99% 占空比
  • OPTI-LOOP™ 补偿可较大限度减小 COUT
  • ±1% 输出电压准确度
  • 电源良好输出电压监视器
  • 内部电流折返
  • 输出过压放电保护
  • 具失效选项的闭锁短路停机定时器
  • 任选的可编程软启动
  • 远端输出电压采样
  • 逻辑控制的微功率停机：IQ < 25μA

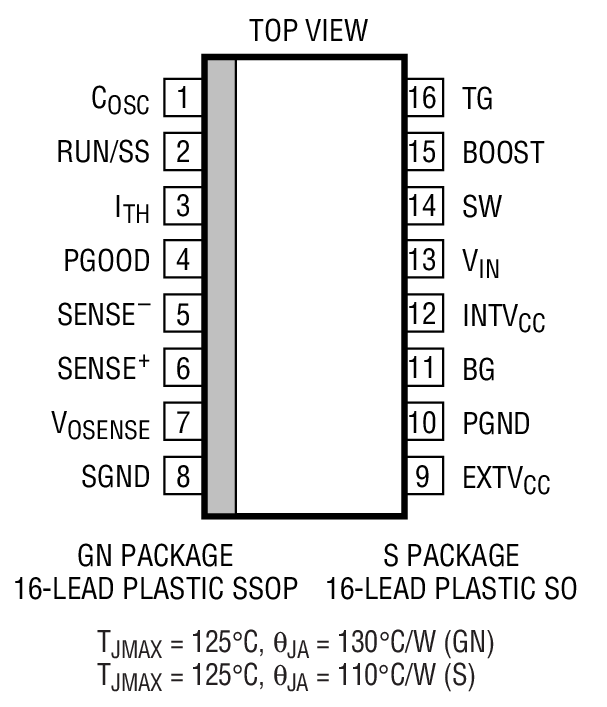

  • 采用 16 引脚窄体 SSOP 封装和 SO 封装

产品详情

LTC®1735-1 是一款专为 CPU 电源而优化的同步降压型开关稳压控制器。OPTI-LOOP 补偿的运用使得能在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。

工作频率 (可同步至高达 500kHz) 由一个外部电容器来设定，因而在优化效率时具有更大的灵活性。输出电压由一个电源良好窗口比较器来监控，当输出位于其编程值的 7.5% 以内时，该窗口比较器发出指示信号，这符合 Intel 移动式 CPU 规范要求。

保护功能包括内部折返电流限制、输出过压放电保护以及任选的短路停机。软启动由一个能够用于按正确顺序供电的外部电容器提供。工作电流水平可通过一个外部电流检测电阻器由用户设置。宽输入电源范围允许该器件采用 3.5V 至 30V (最大值为 36V) 的电压工作。

可通过引脚使其失效的突发模式 (Burst Mode®) 操作可在低负载电流条件下实现高效率，而 99% 的占空比则提供了低压差操作。

应用

  • 笔记本电脑和掌上型电脑、PDA

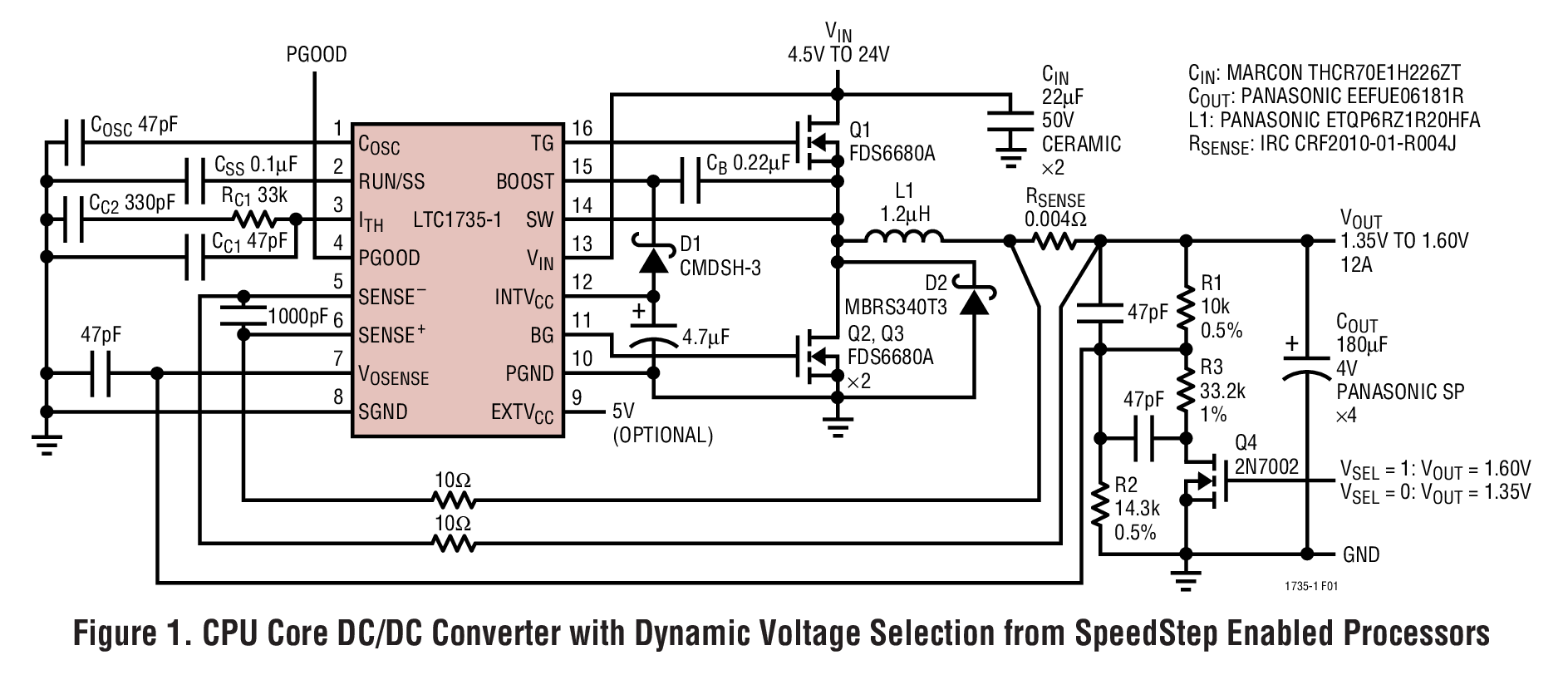

  • 采用 SpeedStep™ 技术的移动式 Pentium® III 处理器电源
  • 蜂窝电话和无线调制解调器

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

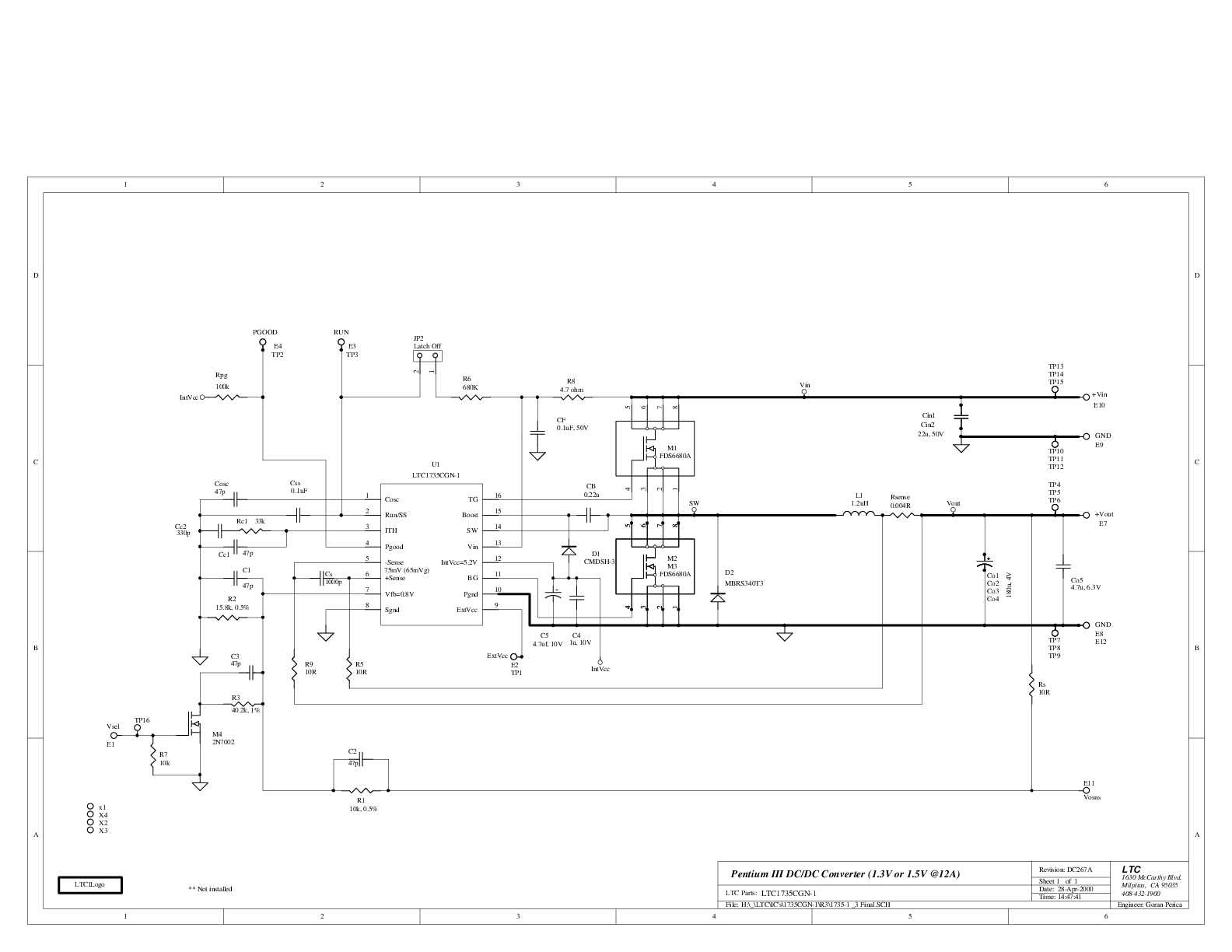

评估套件 (1)

参考资料

  • 查看全部 (7)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 设计笔记 (3)
  • 技术文章 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LTC1735
    LTC1735-1

    配套产品推荐

    LTC1735-1 配套产品

    推荐 使用的振荡器

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC1735CGN-1#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
    LTC1735CGN-1#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
    LTC1735CS-1#PBF 材料声明 质量和可靠性 16-Lead SOIC (Narrow 0.15 Inch)
    LTC1735CS-1#TRPBF 材料声明 质量和可靠性 16-Lead SOIC (Narrow 0.15 Inch)
    LTC1735IGN-1#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
    LTC1735IGN-1#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
    LTC1735IS-1#PBF 材料声明 质量和可靠性 16-Lead SOIC (Narrow 0.15 Inch)
    LTC1735IS-1#TRPBF 材料声明 质量和可靠性 16-Lead SOIC (Narrow 0.15 Inch)
    Wafer Fabrication Data R384 Reliability Data

    PCN-PDN信息

    Select a model from the dropdown below to subscribe to PCN/PDN notifications and view past notifications as well.

    Select Model for PCN Information
    • LTC1735CGN-1#PBF 量产
    • LTC1735CGN-1#TRPBF 量产
    • LTC1735CS-1#PBF 量产
    • LTC1735CS-1#TRPBF 量产
    • LTC1735IGN-1#PBF 量产
    • LTC1735IGN-1#TRPBF 量产
    • LTC1735IS-1#PBF 量产
    • LTC1735IS-1#TRPBF 量产
