概览

优势和特点

  • 单个电感器允许 VIN 高于、低于或等于已调 VOUT
  • VIN 范围：2.8V (需要 EXTVCC > 6.4V) 至 80V
  • VOUT 范围：1.3V 至 80V
  • 四路 N 沟道 MOSFET 栅极驱动器
  • 同步整流：效率高达 98%
  • 输入和输出电流监视器引脚
  • 可同步的固定频率：100kHz 至 400kHz
  • 集成型输入电流、输入电压、输出电流和输出电压反馈环路
  • 改善的轻负载转换 (从 DCM 至 FCM)
  • 改善的 IMON_OUT、IMON_IN 偏移 (当低温时)
  • 时钟输出可用于监视芯片温度

产品详情

LT8705A是一款高性能升降压开关稳压器控制器，采用高于、低于或等于输出电压的输入电压工作。该器件集成了输入电流、输入电压、输出电流和输出电压反馈回路。LT8705A具有较宽的2.8V至80V输入范围以及1.3V至80V输出范围，兼容大多数太阳能、汽车、电信和电池供电系统。LT8705A是LT8705的增强引脚兼容版本，推荐新设计使用。更多信息，请参见应用信息部分的LT8705A与LT8705。

LT8705A具有MODE引脚，在轻负载下从突发工作模式(Burst Mode®)、持续或断续导通模式中进行选择。其他特性包括3.3V/12mA LDO、可同步固定工作频率和板载栅极驱动器。



应用

  • 高压升降压转换器
  • 输入或输出限流转换器

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

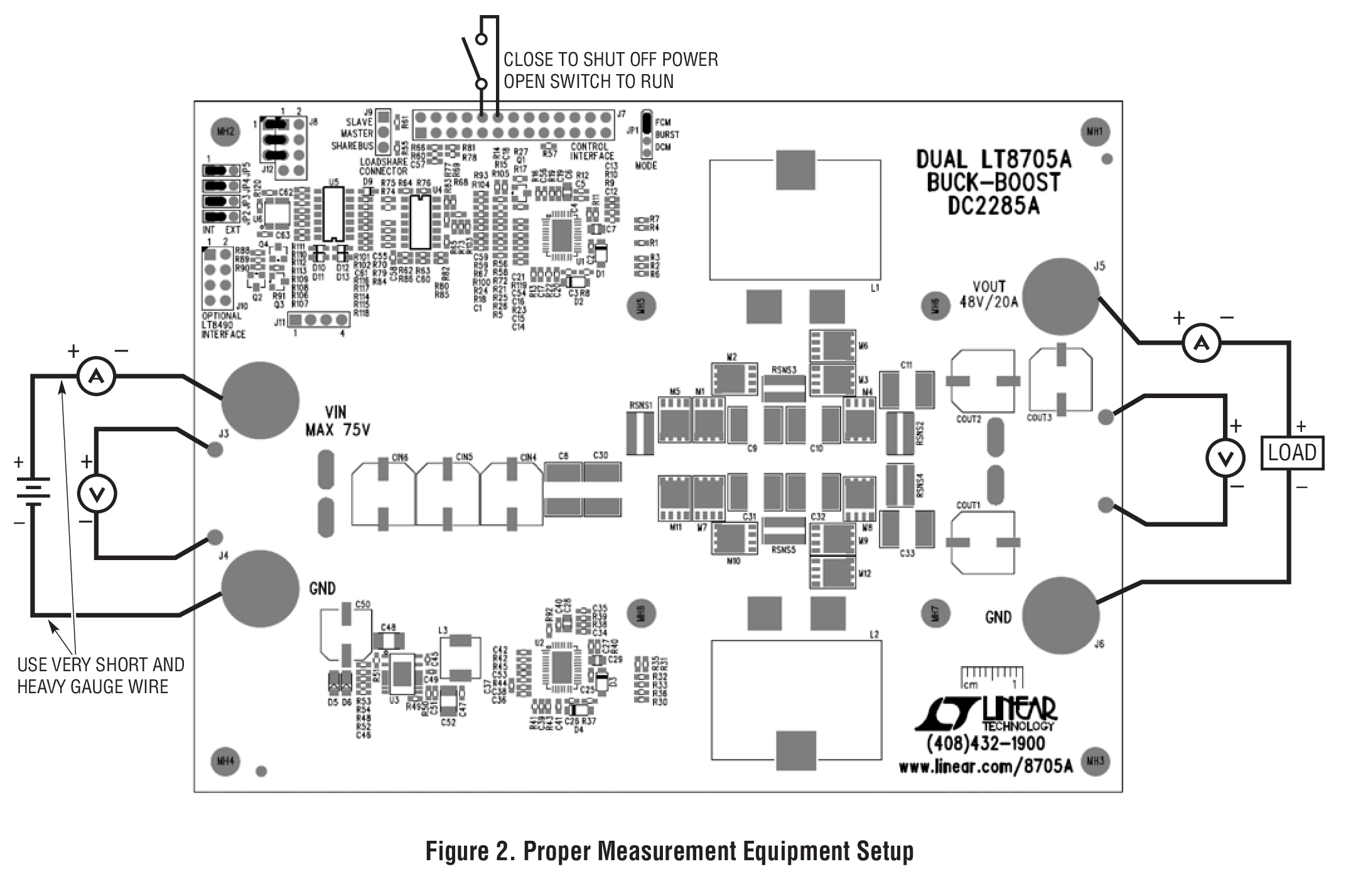

评估套件 (1)

参考资料

  • 查看全部 (7)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 设计笔记 (2)
  • 解决方案通报和手册 (1)
  • 产品选择卡 (2)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路：

    第1步：下载并在计算机上安装LTspice。

    第2步：单击下面的链接，下载演示电路。

    第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

    LTspice

    LTspice仿真

    LT8705 Demo Circuit - Bi-Directional Buck-Boost Supercapacitor Backup Supply (36-80V to 15Vcap @ 1A)
    LT8705 Demo Circuit - Telecom Voltage Stabilizer (36-80V to 48V @ 5A)

    LTspice中提供以下器件型号：

    LT8705
    LT8705A

    LTpowerCAD

    LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

    如要打开此电路的项目文件，请执行以下操作：

    第1步：下载并在计算机上安装LTpowerCAD。

    第2步：单击下面的链接，下载特定器件项目文件。

    第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。

    LTPowerCAD

    LTpowerCAD项目文件

    LT8705A Project - 36-80Vin, 48Vo/5A, 200kHz

    LTpowerCAD中提供以下器件的设计工具：

    LT8705
    LT8705A
