LT8390A

具扩展频谱的 60V、2MHz、同步、四开关、降压-升压型控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 26
特性
  • 四开关单电感器架构允许 VIN 高于、低于或等于 VOUT
  • 效率高达 95% (在 2MHz)
  • 专有的峰值降压峰值升压电流模式
  • 宽 VIN 范围:4V 至 60V
  • ±1.5% 输出电压准确度:1V ≤ VOUT ≤ 60V
  • 利用监视器可实现 ±3% 的输入或输出电流准确度
  • 扩展频谱频率调制用于实现低 EMI
  • 高端 PMOS 负载开关驱动器
  • 在降压或升压模式中没有上管 MOSFET 刷新噪声
  • 可调和可同步频率范围:600kHz 至 2MHz
  • 停机期间 VOUT 与 VIN 断接
  • 采用具裸露衬垫的 28 引脚 TSSOP 封装和 28 引脚 QFN 封装 (4mm x 5mm)
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT8390A是一款同步4开关降压-升压DC/DC控制器,可根据高于、低于或等于输出电压的输入电压调节输出电压、输入或输出电流。专有的峰值-降压峰值-升压电流模式控制方案支持可调节和可同步的600kHz至2MHz固定频率运行方式,或支持可降低EMI的内部25%三角扩频调制方式。LT8390A具有4V至60V输入电压范围和0V至60V输出电压能力,并支持在操作区域之间进行无缝低噪声转换,是汽车、工业、电信和电池供电系统中稳压器、电池和超级电容充电器应用的理想选择。

LT8390A提供输入或输出电流监控和电源良好指示。还提供故障保护功能以检测输出短路情况,在此期间LT8390A将处于重试、闩锁或保持运行状态。





最大开关频率 最大输出功率
LT8390 650kHz 450W+
LT8390A 2MHz 50W+


应用

  • 汽车、工业、电信系统
  • 高频电池供电系统
产品模型 26

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8390AEFE#PBF
  • HTML
  • HTML
LT8390AEFE#TRPBF
  • HTML
  • HTML
LT8390AEFE#WPBF
  • HTML
  • HTML
LT8390AEFE#WTRPBF
  • HTML
  • HTML
LT8390AEUFD#PBF
  • HTML
  • HTML
LT8390AEUFD#TRPBF
  • HTML
  • HTML
LT8390AHFE#PBF
  • HTML
  • HTML
LT8390AHFE#TRPBF
  • HTML
  • HTML
LT8390AHFE#WPBF
  • HTML
  • HTML
LT8390AHFE#WTRPBF
  • HTML
  • HTML
LT8390AHUFD#PBF
  • HTML
  • HTML
LT8390AHUFD#TRPBF
  • HTML
  • HTML
LT8390AHUFD#WPBF
  • HTML
  • HTML
LT8390AHUFD#WTRPBF
  • HTML
  • HTML
LT8390AIFE#PBF
  • HTML
  • HTML
LT8390AIFE#TRPBF
  • HTML
  • HTML
LT8390AIUFD#PBF
  • HTML
  • HTML
LT8390AIUFD#TRPBF
  • HTML
  • HTML
LT8390AJFE#PBF
  • HTML
  • HTML
LT8390AJFE#TRPBF
  • HTML
  • HTML
LT8390AJFE#WPBF
  • HTML
  • HTML
LT8390AJFE#WTRPBF
  • HTML
  • HTML
LT8390AJUFD#PBF
  • HTML
  • HTML
LT8390AJUFD#TRPBF
  • HTML
  • HTML
LT8390AJUFD#WPBF
  • HTML
  • HTML
LT8390AJUFD#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8390AEFE#PBF

量产

LT8390AEFE#TRPBF

量产

LT8390AEFE#WPBF

量产

LT8390AEFE#WTRPBF

量产

LT8390AHFE#PBF

量产

LT8390AHFE#TRPBF

量产

LT8390AHFE#WPBF

量产

LT8390AHFE#WTRPBF

量产

LT8390AIFE#PBF

量产

LT8390AIFE#TRPBF

量产

LT8390AJFE#PBF

量产

LT8390AJFE#TRPBF

量产

LT8390AJFE#WPBF

量产

LT8390AJFE#WTRPBF

量产

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8390AEFE#PBF

量产

LT8390AEFE#TRPBF

量产

LT8390AEUFD#PBF

量产

LT8390AEUFD#TRPBF

量产

LT8390AHFE#PBF

量产

LT8390AHFE#TRPBF

量产

LT8390AHUFD#PBF

量产

LT8390AHUFD#TRPBF

量产

LT8390AIFE#PBF

量产

LT8390AIFE#TRPBF

量产

LT8390AIUFD#PBF

量产

LT8390AIUFD#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8390AEFE#PBF

量产

LT8390AEFE#TRPBF

量产

LT8390AEFE#WPBF

量产

LT8390AEFE#WTRPBF

量产

LT8390AHFE#PBF

量产

LT8390AHFE#TRPBF

量产

LT8390AHFE#WPBF

量产

LT8390AHFE#WTRPBF

量产

LT8390AIFE#PBF

量产

LT8390AIFE#TRPBF

量产

LT8390AJFE#PBF

量产

LT8390AJFE#TRPBF

量产

LT8390AJFE#WPBF

量产

LT8390AJFE#WTRPBF

量产

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8390AEFE#PBF

量产

LT8390AEFE#TRPBF

量产

LT8390AEUFD#PBF

量产

LT8390AEUFD#TRPBF

量产

LT8390AHFE#PBF

量产

LT8390AHFE#TRPBF

量产

LT8390AHUFD#PBF

量产

LT8390AHUFD#TRPBF

量产

LT8390AIFE#PBF

量产

LT8390AIFE#TRPBF

量产

LT8390AIUFD#PBF

量产

LT8390AIUFD#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC2598A

LT8390A演示板 | VIN = 4V至24V,(60V瞬态)VOUT = 12V(4A,2MHz)

zoom

DC2598A

LT8390A演示板 | VIN = 4V至24V,(60V瞬态)VOUT = 12V(4A,2MHz)

LT8390A演示板 | VIN = 4V至24V,(60V瞬态)VOUT = 12V(4A,2MHz)

产品详情

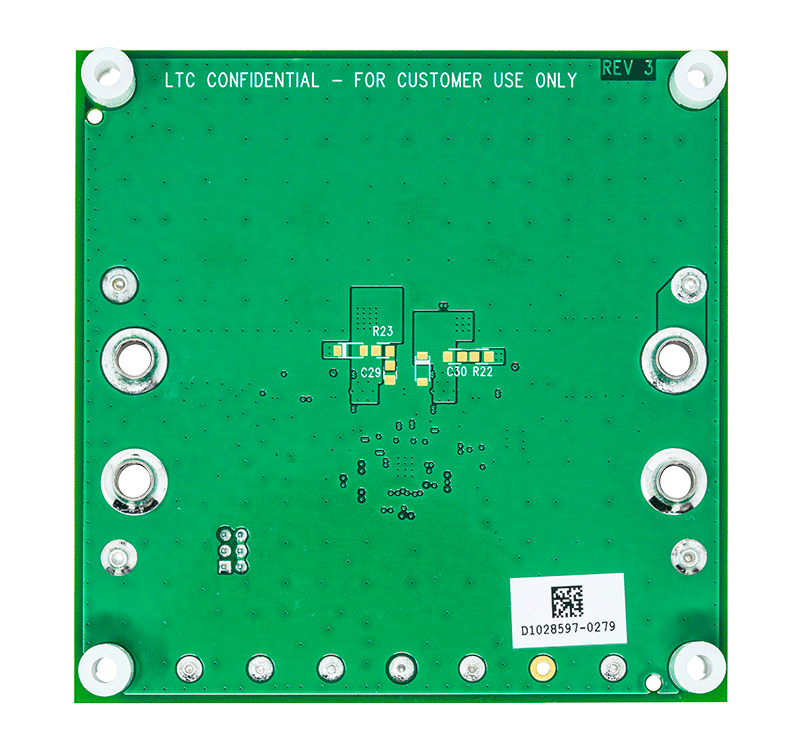

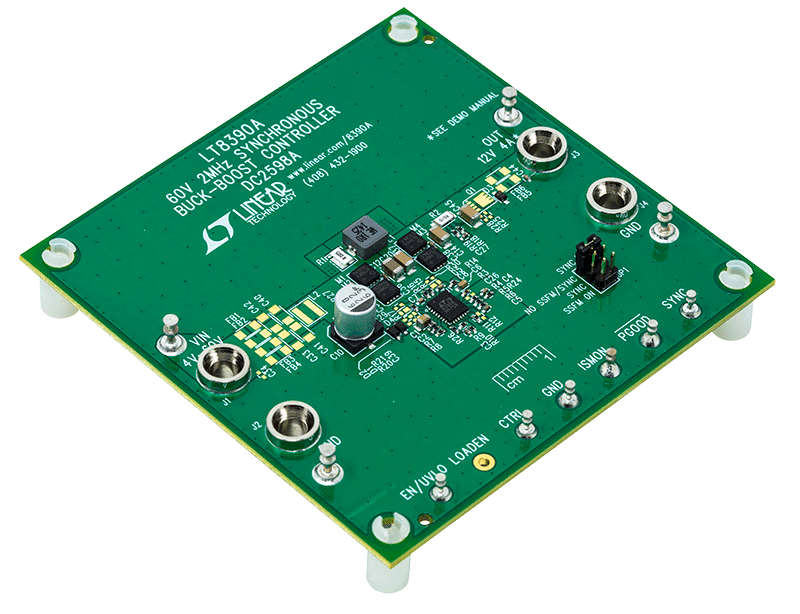

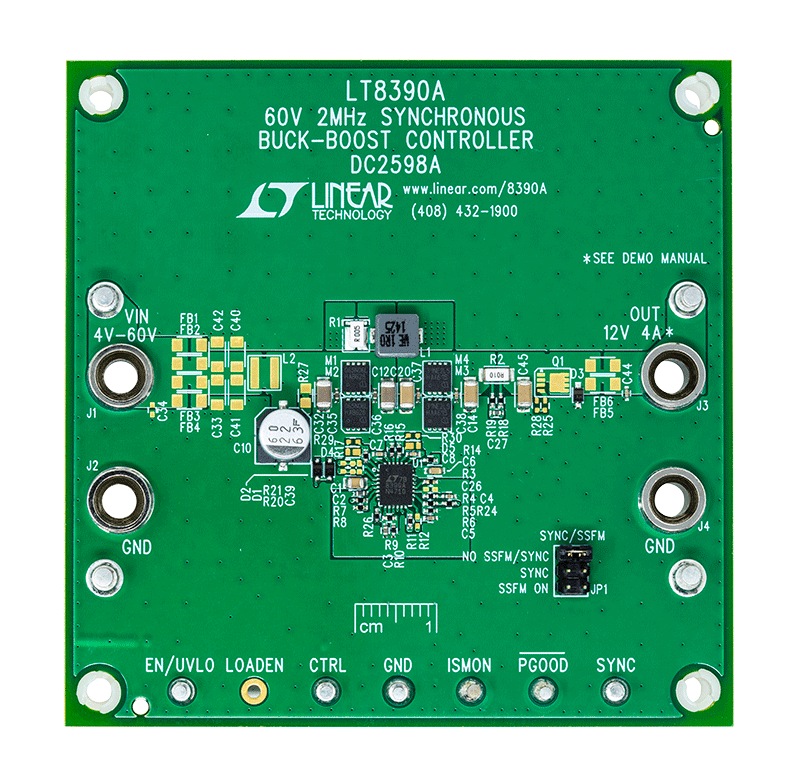

演示电路2598A是一款60V 2MHz同步降压-升压控制器,内置LT8390A。它接受4V至24V的输入电压(瞬态电压高达60V),并可在电流高达4A时调节12V输出。DC2598A具有适合4开关降压-升压控制器的高效率、2MHz开关频率和高速。该器件具有PGOOD标志、短路故障保护、ISMON电流监控输出信号和展频(SSFM)或频率同步特性。

reference details image

EVAL-LT8390A-AZ

60V High-Frequency Synchronous GaN Buck-Boost Controller

zoom

EVAL-LT8390A-AZ

60V High-Frequency Synchronous GaN Buck-Boost Controller

60V High-Frequency Synchronous GaN Buck-Boost Controller

产品详情

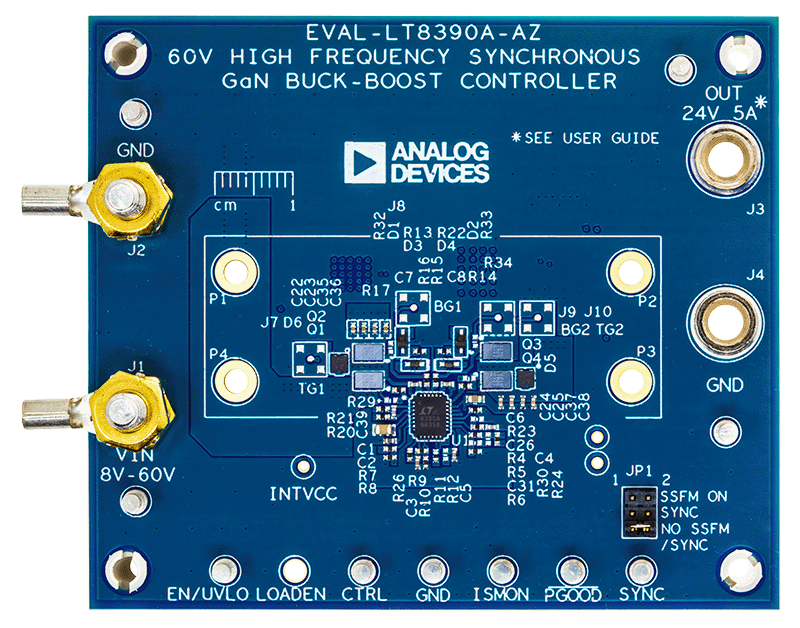

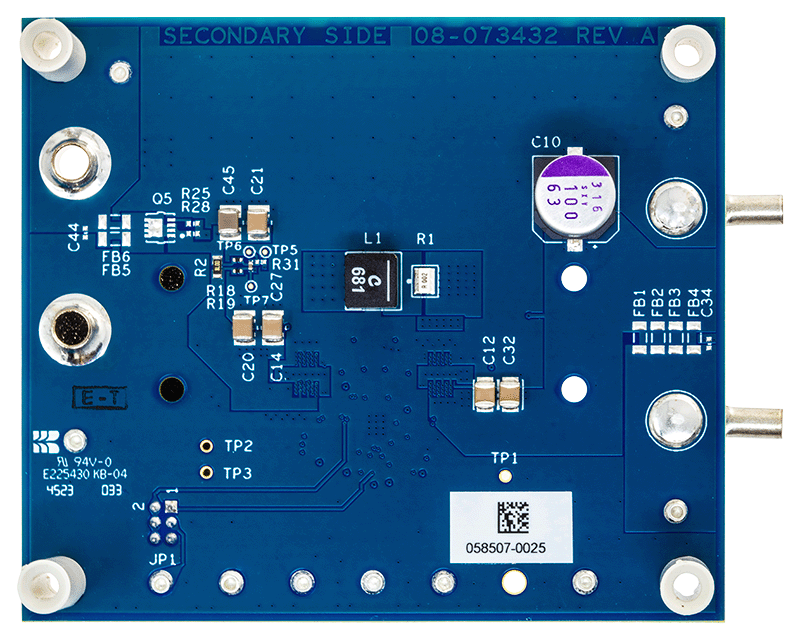

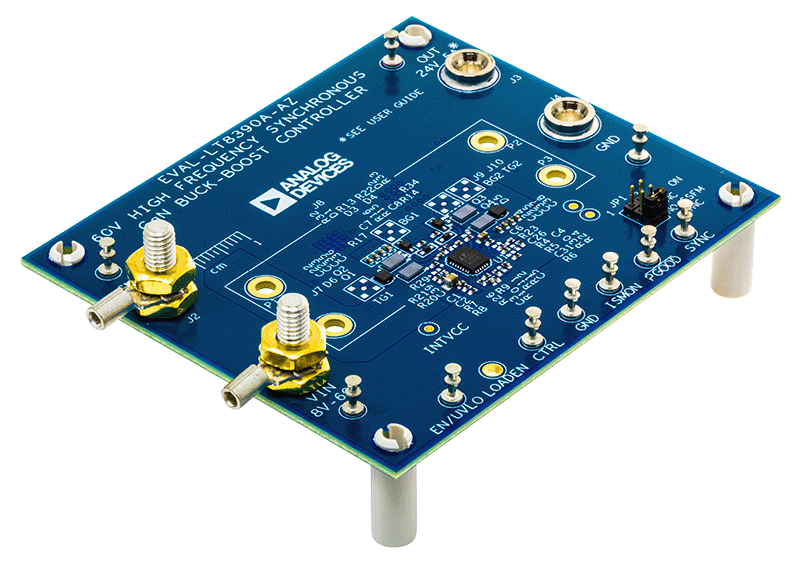

The evaluation circuit EVAL-LT8390A-AZ is a synchronous 4-switch buck-boost controller featuring the LT8390A and 4 EPC GaN FETs. This circuit outputs 24V and maintains tight regulation with up to 5A load current and over an input voltage from 8V to 60V. 2MHz switching frequency provides a small footprint using a single 6mm x 6mm x 6mm inductor while maintaining high efficiency.
