LT8650S

具 6.2μA 静态电流的双通道 4A、42V、同步降压型 Silent Switcher 2

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 15
特性
  • Silent Switcher®2 架构:
    • 任何PCB上的超低EMI
    • 可消除PCB布局敏感性
    • 内部旁路电容可降低辐射EMI
    • 可任选的扩展频谱调制
  • 每个通道同时支持4A DC
  • 任一通道上提供高达6A的电流
  • 超低静态电流突发模式®工作:
    • 6.2μA( IQ调节电压:12VIN至5VOUT1和3.3VOUT2
    • 输出纹波<10mVP-P
  • 强制连续模式
  • 可选外部VC引脚:快速瞬态响应和均流(额外50µA IQ/通道)
  • 高频高效率

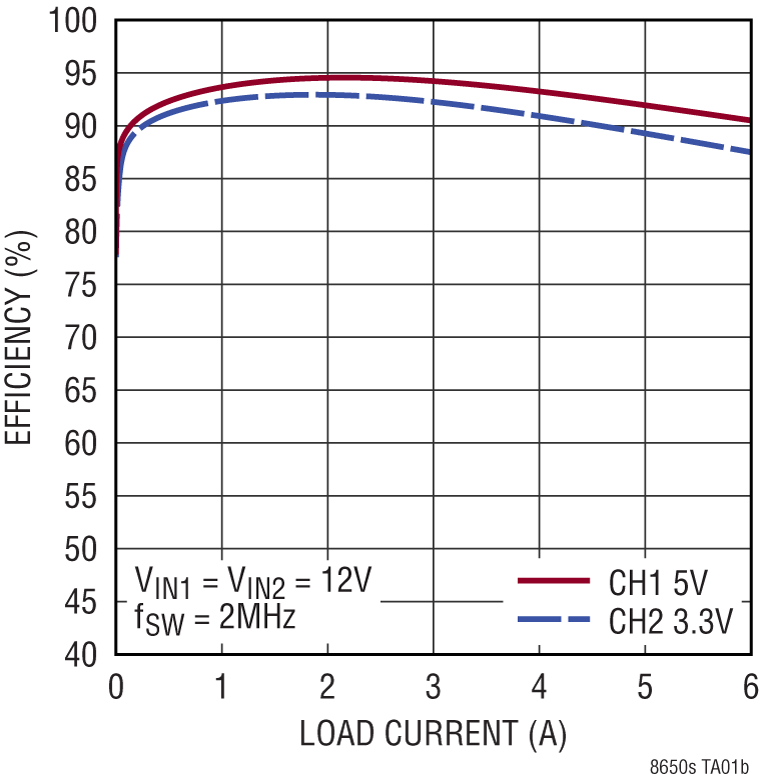

  • 94.6%效率(2A),5VOUT(12VIN,2MHz)
  • 93.3%效率(4A),5VOUT(12VIN,2MHz)
  • 最短快速导通时间:40ns
  • 宽输入电压范围:3.0V至42V
  • 可调及可同步频率范围:300kHz至3MHz

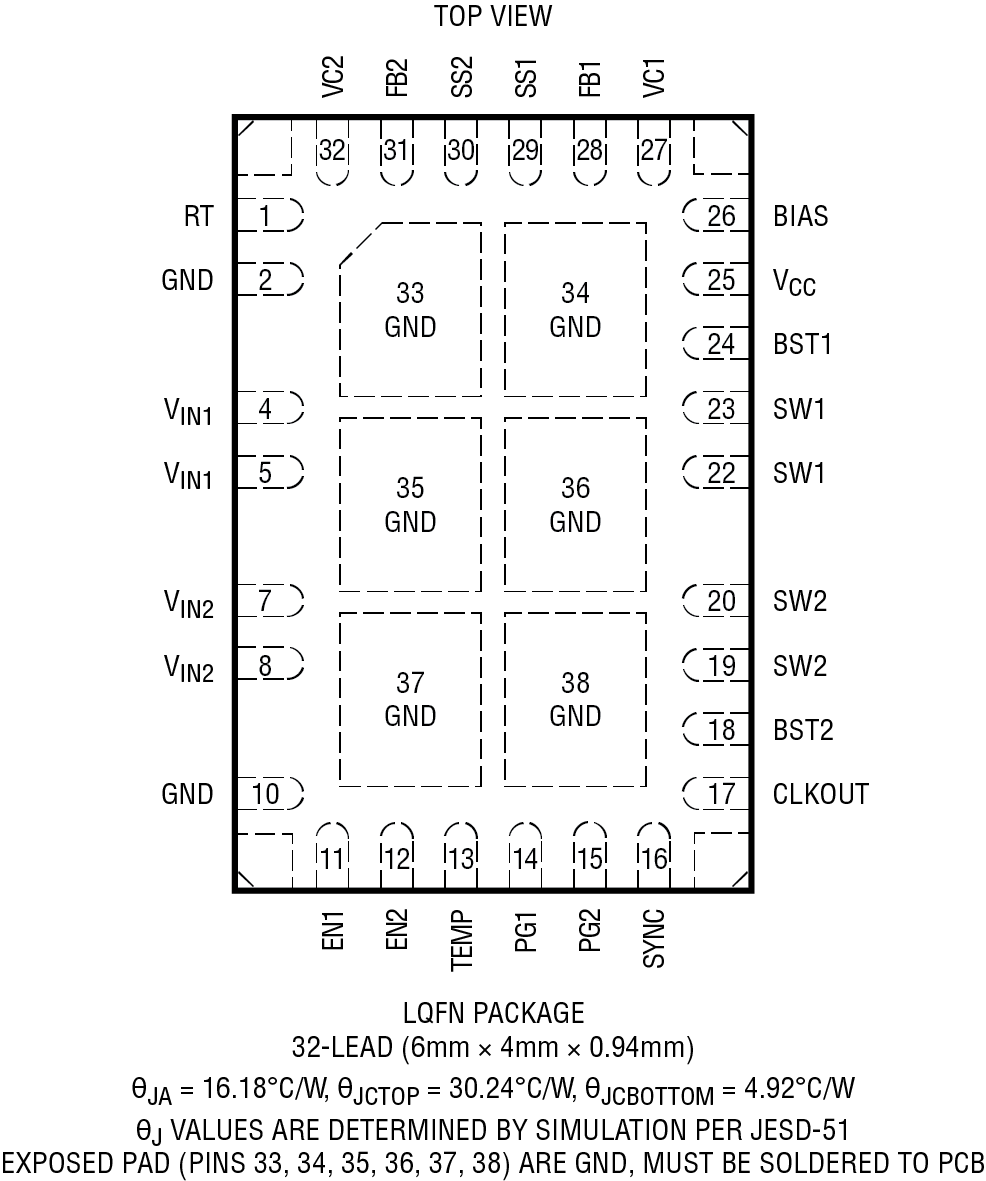

  • 4mm × 6mm 32引脚小型LQFN封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

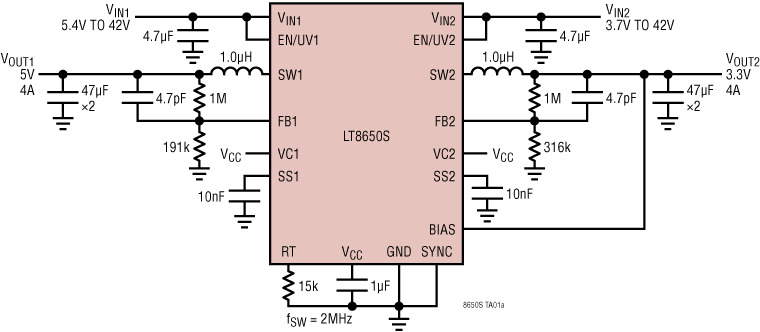

LT8650S 是一款双通道降压型稳压器,它可从两个通道提供高达 4A 的连续电流,和依靠每个通道支持高至 6A 的负载。LT8650S 采用第二代 Silent Switcher 架构,以较大限度地降低 EMI 辐射,同时在高开关频率下提供高效率。这包括集成旁路电容器以优化高频电流环路,并使得能够通过消除布局敏感性容易地实现产品广告中宣称的 EMI 性能。

快速、干净、低过冲开关边缘即使在高开关频率下亦能实现高效率运作,因而造就了小巧的总体解决方案尺寸。具有 40ns 最小导通时间的峰值电流模式控制可在高开关频率条件下实现高降压比。

突发模式操作具有 6.2μA 静态电流,因而可在低输出电流条件下实现高效率,强制连续模式在整个输出负载范围内允许执行固定开关频率操作,而扩展频谱操作则能够进一步降低 EMI 辐射。外部 VC 引脚提供最佳的环路补偿以实现快速瞬态响应。另外,VC 引脚还可用于均流,而 CLKOUT 引脚使能两个 LT8650S 芯片的同步以产生一个 4 相、16A 电源。

应用

  • 通用降压
  • 汽车和工业电源
产品模型 15

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

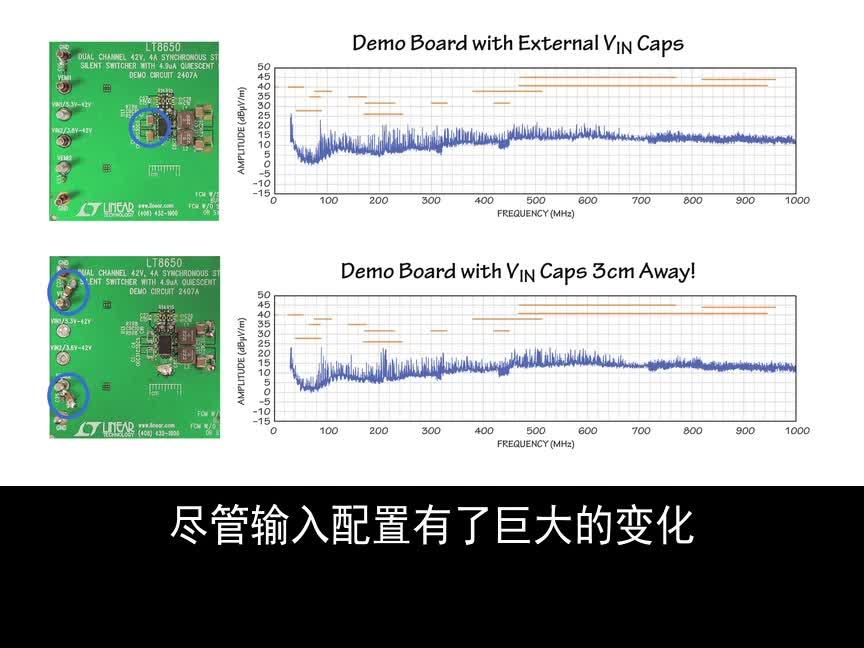

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8650SEV#PBF
  • HTML
  • HTML
LT8650SEV#TRPBF
  • HTML
  • HTML
LT8650SEV#WPBF
  • HTML
  • HTML
LT8650SEV#WTRPBF
  • HTML
  • HTML
LT8650SHV#PBF
  • HTML
  • HTML
LT8650SHV#TRPBF
  • HTML
  • HTML
LT8650SHV#WPBF
  • HTML
  • HTML
LT8650SHV#WTRPBF
  • HTML
  • HTML
LT8650SHV-CSL#TRPBF
  • HTML
  • HTML
LT8650SIV#PBF
  • HTML
  • HTML
LT8650SIV#TRPBF
  • HTML
  • HTML
LT8650SIV#WPBF
  • HTML
  • HTML
LT8650SIV#WTRPBF
  • HTML
  • HTML
LT8650SJV#WPBF
  • HTML
  • HTML
LT8650SJV#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 28, 2023

- 23_0172

Qualification of an Additional Substrate Supplier, SMT Attach Material and Pillar Size Change for LT8650S

LT8650SEV#PBF

量产

LT8650SEV#TRPBF

量产

LT8650SEV#WPBF

量产

LT8650SEV#WTRPBF

量产

LT8650SHV#PBF

量产

LT8650SHV#TRPBF

量产

LT8650SHV#WPBF

量产

LT8650SHV#WTRPBF

量产

LT8650SHV-CSL#TRPBF

量产

LT8650SIV#PBF

量产

LT8650SIV#TRPBF

量产

LT8650SIV#WPBF

量产

LT8650SIV#WTRPBF

量产

LT8650SJV#WPBF

量产

LT8650SJV#WTRPBF

量产

5月 4, 2020

- 19_0263

LT8650S Component, Substrate Layout and Datasheet Specification Change

LT8650SEV#PBF

量产

LT8650SEV#WPBF

量产

LT8650SHV#WPBF

量产

LT8650SIV#PBF

量产

LT8650SIV#WPBF

量产

LT8650SJV#WPBF

量产

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 28, 2023

- 23_0172

arrow down

Qualification of an Additional Substrate Supplier, SMT Attach Material and Pillar Size Change for LT8650S

LT8650SEV#PBF

量产

LT8650SEV#TRPBF

量产

LT8650SEV#WPBF

量产

LT8650SEV#WTRPBF

量产

LT8650SHV#PBF

量产

LT8650SHV#TRPBF

量产

LT8650SHV#WPBF

量产

LT8650SHV#WTRPBF

量产

LT8650SHV-CSL#TRPBF

量产

LT8650SIV#PBF

量产

LT8650SIV#TRPBF

量产

LT8650SIV#WPBF

量产

LT8650SIV#WTRPBF

量产

LT8650SJV#WPBF

量产

LT8650SJV#WTRPBF

量产

5月 4, 2020

- 19_0263

arrow down

LT8650S Component, Substrate Layout and Datasheet Specification Change

LT8650SEV#PBF

量产

LT8650SEV#WPBF

量产

LT8650SHV#WPBF

量产

LT8650SIV#PBF

量产

LT8650SIV#WPBF

量产

LT8650SJV#WPBF

量产

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

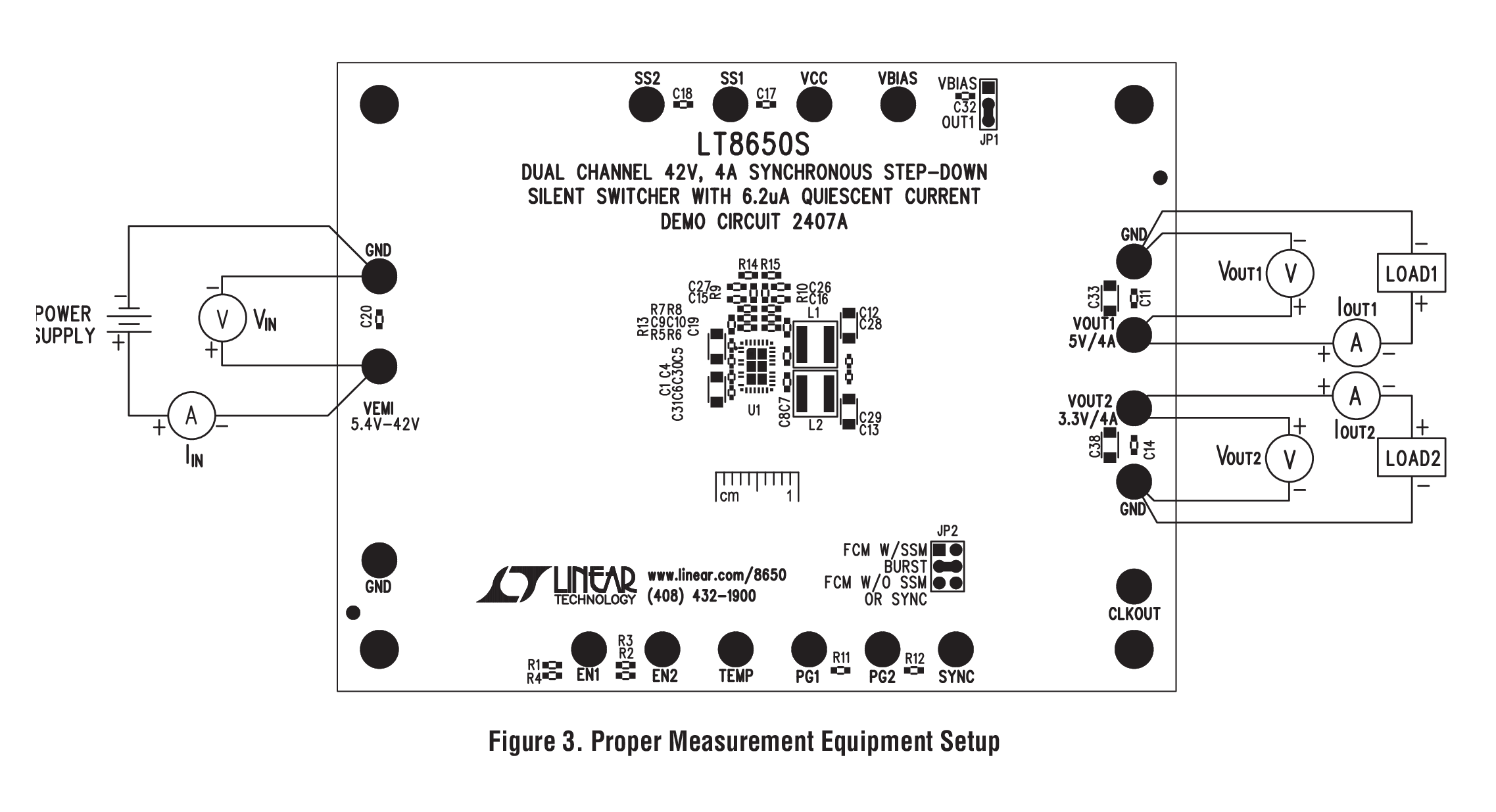

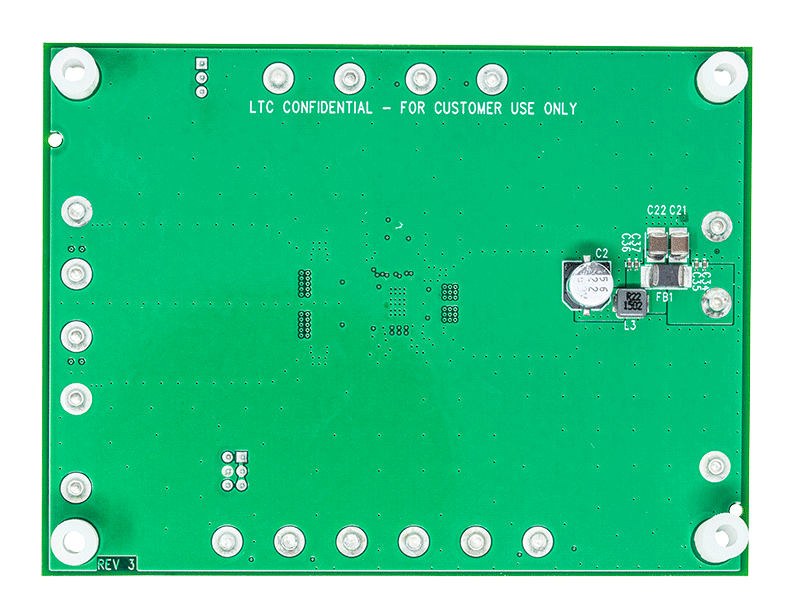

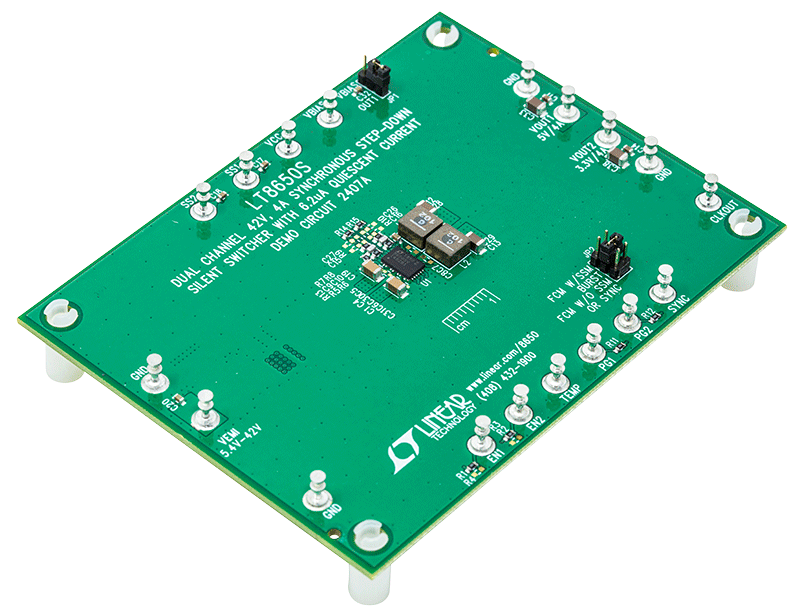

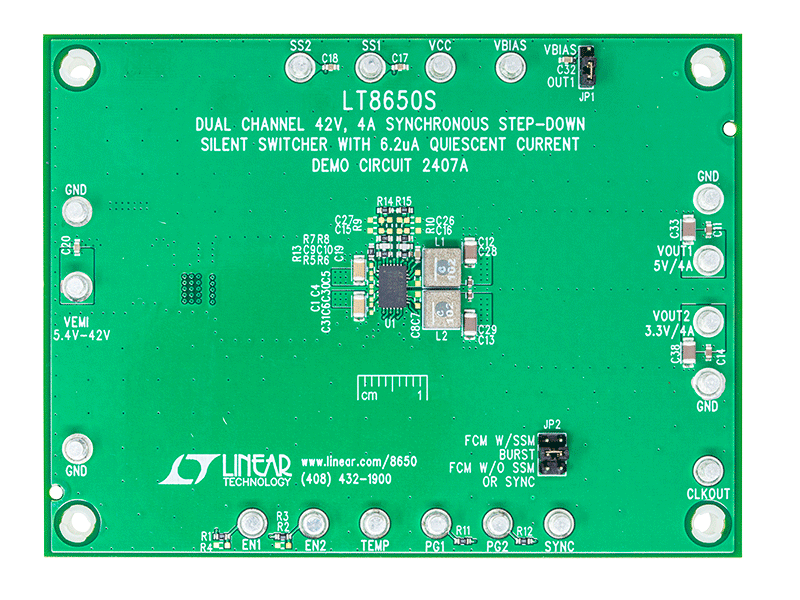

DC2407A

LT8650S演示板 | 双通道42V、4A同步降压Silent Switcher 2

zoom

DC2407A

LT8650S演示板 | 双通道42V、4A同步降压Silent Switcher 2

LT8650S演示板 | 双通道42V、4A同步降压Silent Switcher 2

产品详情

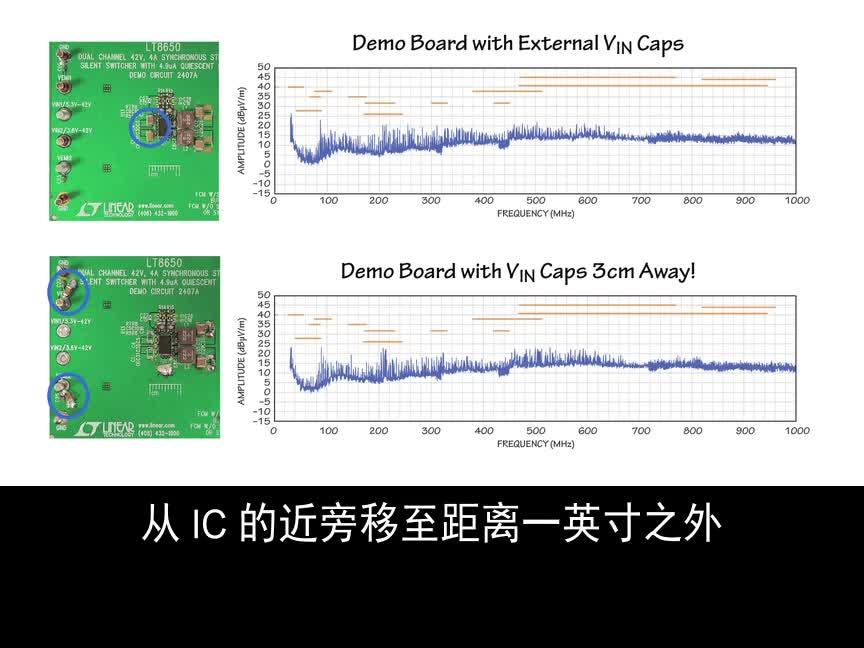

演示电路2407A是一款具有6.2μA静态电流的双通道42 V、4A同步降压Silent Switcher®,内置LT8650S。LT8650S是第二代Silent Switcher,可最大限度减少EMI并降低PCB布局敏感性。该演示电路提供两个输出:5V和3.3V。每个输出可同时提供高达4A的连续电流。图1显示150kHz至30MHz频率范围内的传导EMI测量。图2显示30MHz至1GHz频率范围内的辐射EMI测量。所有测试测量均根据CISPR 25规范进行。该电路以较大裕量通过测试。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
