概览

优势和特点

  • 宽输入范围:
    • 工作于 3.6V 至 33V
    • 过压闭锁功能可保护电路能经受 62V 瞬态电压
  • 3.5A 最大输出电流
  • 低纹波 (<15mVP-P) 突发模式 (Burst Mode®) 操作:
    IQ = 75μA (在 12VIN 至 3.3VOUT)
  • 可调开关频率:200kHz 至 2.4MHz
  • 低停机电流:IQ < 1μA
  • 集成升压二极管
  • 可同步频率范围:250kHz 至 2MHz
  • 电源良好标记
  • 饱和开关设计:95mΩ 接通电阻
  • 输出电压:0.79V 至 30V
  • 热保护
  • 软起动能力

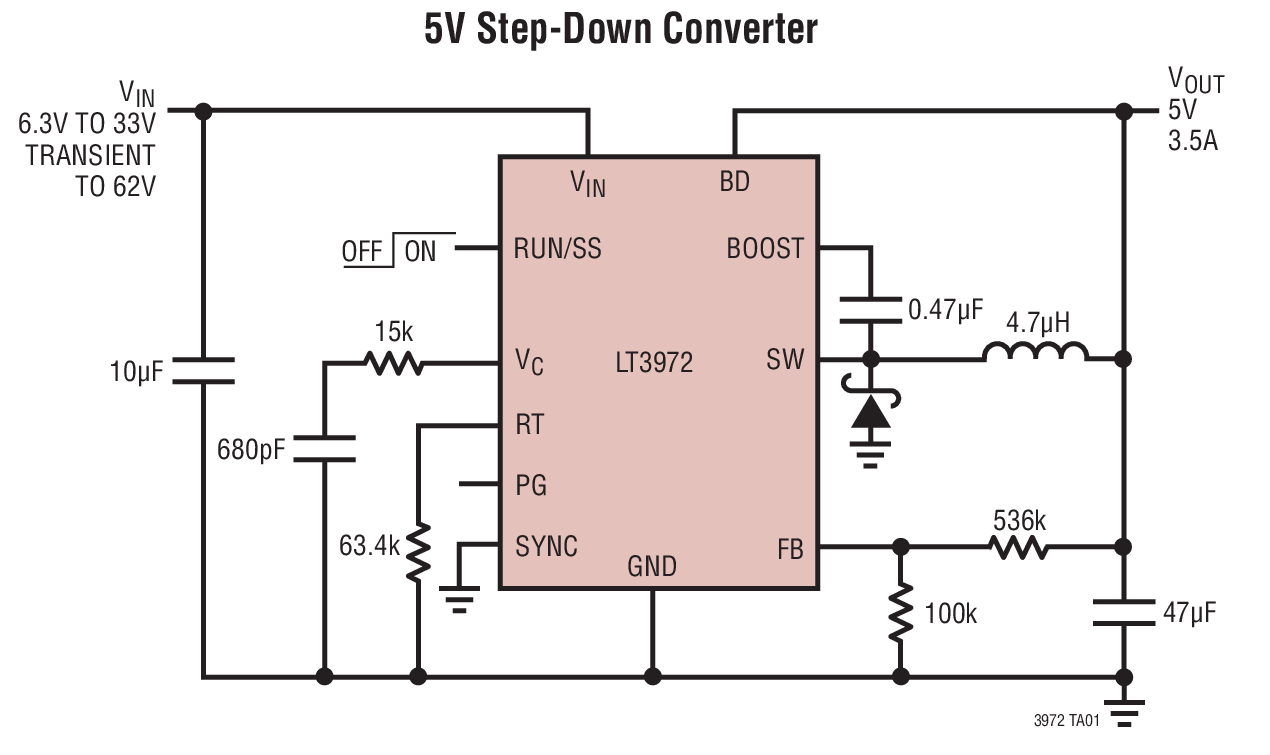

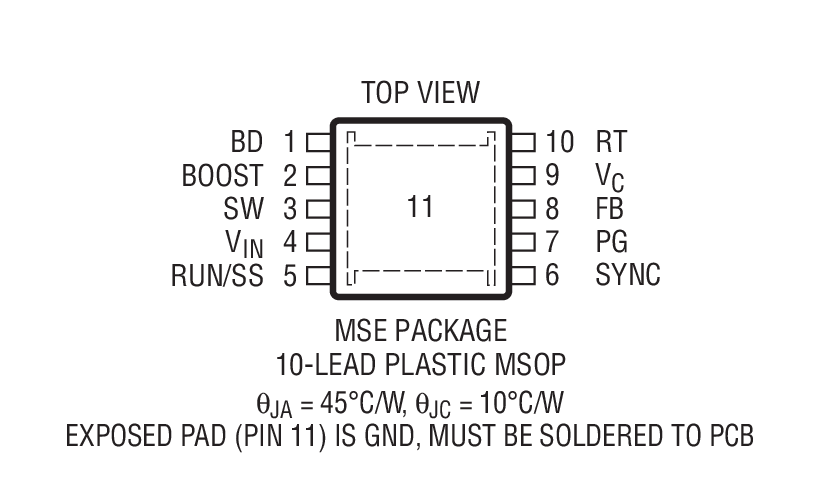

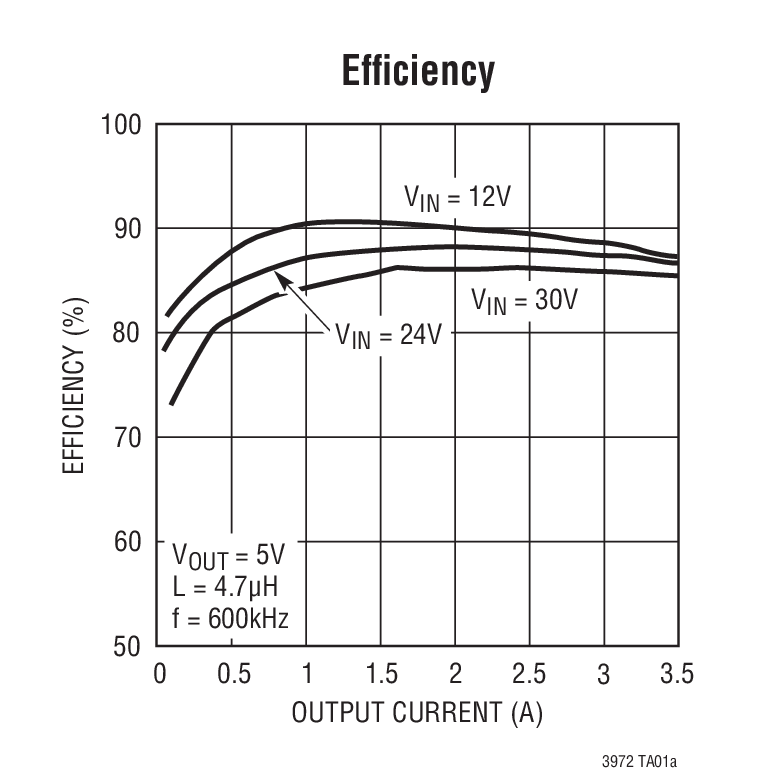

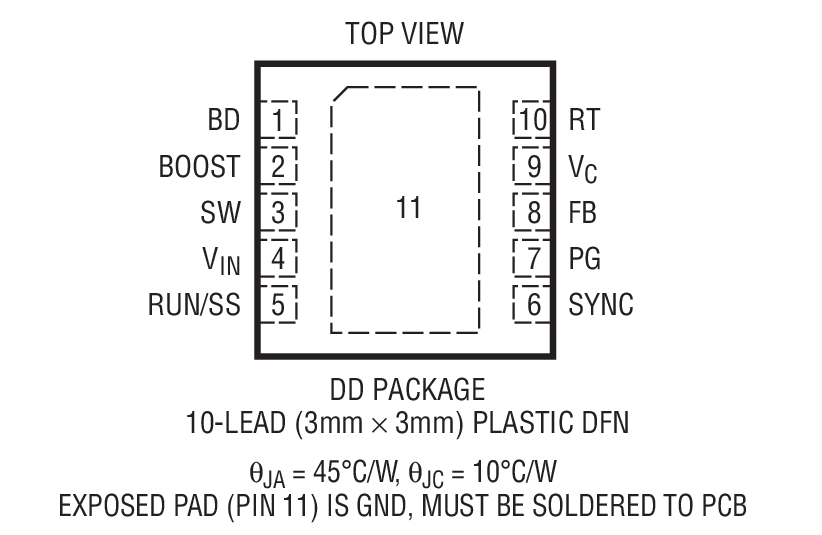

  • 小外形 10 引脚耐热性能增强型 MSOP 和 (3mm x 3mm) DFN 封装



产品详情

LT®3972 是一款可调频率 (200kHz 至 2.4MHz)、单片式、降压型开关稳压器,可接受高达 33V (最大值为 62V) 的输入电压。芯片上内置了一个高效率 95mΩ 开关、一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。在典型应用中,低纹波突发模式操作在低输出电流条件下保持了高效率,并将输出纹波抑制在 15mV 以下。此外,LT3972 还能够通过 VOUT 高于 3V 时从输出吸收偏置电流,以进一步提升低输出电流条件下的效率。停机模式把输入电源电流减小至 1μA 以下,而 RUN/SS 引脚上的一个电阻器和电容器则负责提供一个受控的输出电压斜坡上升过程 (软起动功能)。当 VOUT 达到编程输出电压的 91% 时,电源良好标记电路将发出指示信号。LT3972 采用具裸露衬垫的 10 引脚 MSOP 和 3mm x 3mm DFN 封装,旨在实现低热阻。




应用

  • 汽车电池调节
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

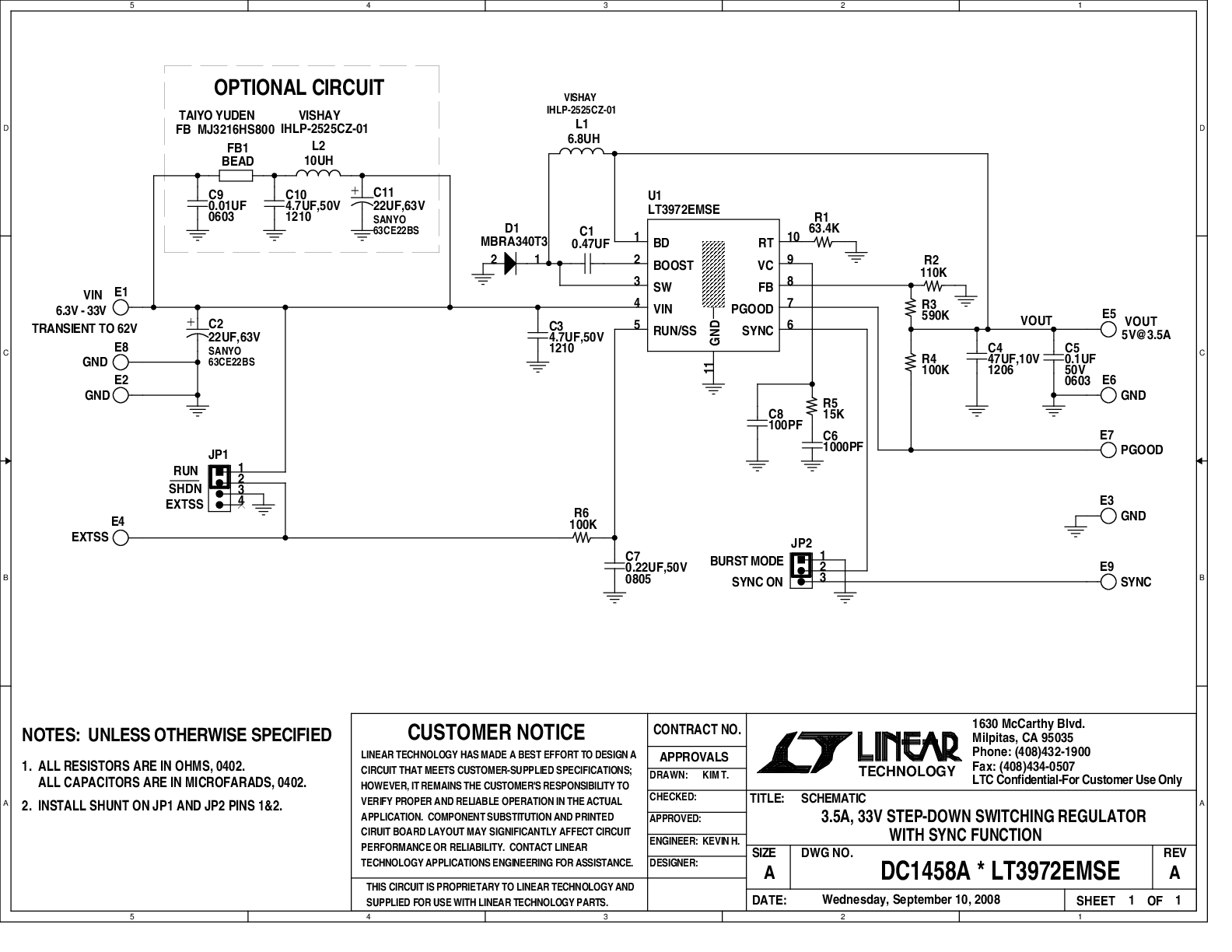

评估套件 (1)
