概览
优势和特点
- 具极少外部组件的隔离型 PFC 反激式控制器
- VIN 和 VOUT 仅受限于外部组件
- 有源功率因数校正
- 低谐波失真
- 无需光耦合器
- 恒定电流和恒定电压调节
- 准确的已调电压和电流 (典型准确度为 ±5%)
- 符合能源之星标准 (无负载操作时的功耗 <0.5W)
- 耐热性能增强型 16 引脚 MSOP 封装
产品详情
LT®3798 是一款恒定电压 / 恒定电流隔离型反激式控制器，它将有源功率因数校正 (PFC) 功能电路与输出电压反馈所需的 No Opto 耦合器整合在一个单级转换器。通过以有源的方式调节输入电流，基于 LT3798 的设计能实现 >0.97 的功率因数，从而提供了与大多数谐波电流发射要求的相符性。
LT3798 非常适合于众多的离线式应用。输入范围可以调高或调低，这主要取决于外部组件的选择。在输出功率级高达 100W 的情况下，该器件可实现超过 86% 的效率。此外，LT3798 还可以容易地设计到高 DC 输入应用中。
应用
- 离线式 5W 至 100W+ 应用
- 高 DC VIN 隔离应用
- 离线式总线转换器 (12V、24V 或 48V 输出)
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

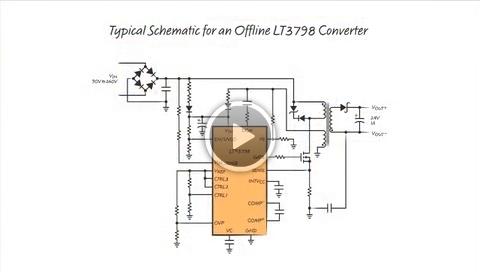

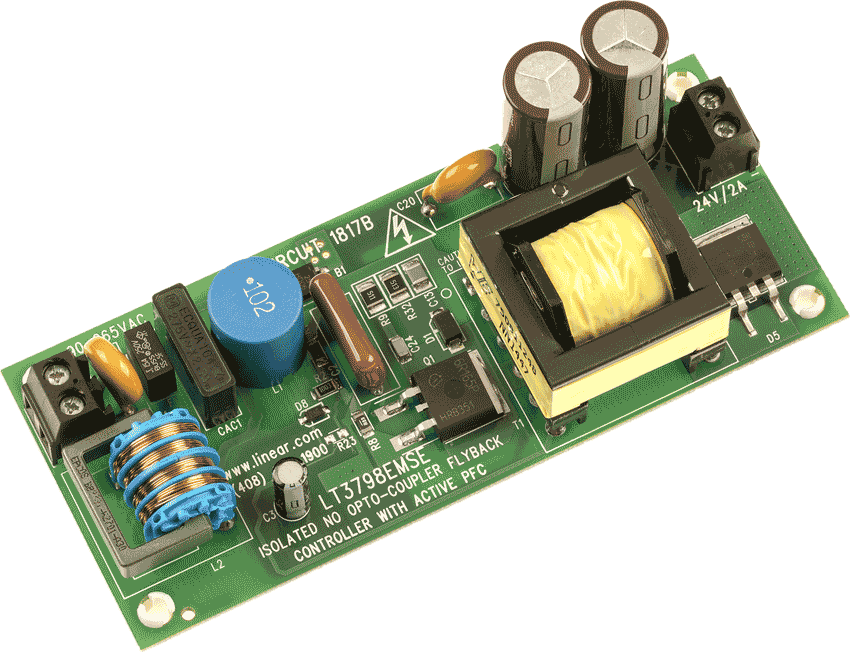

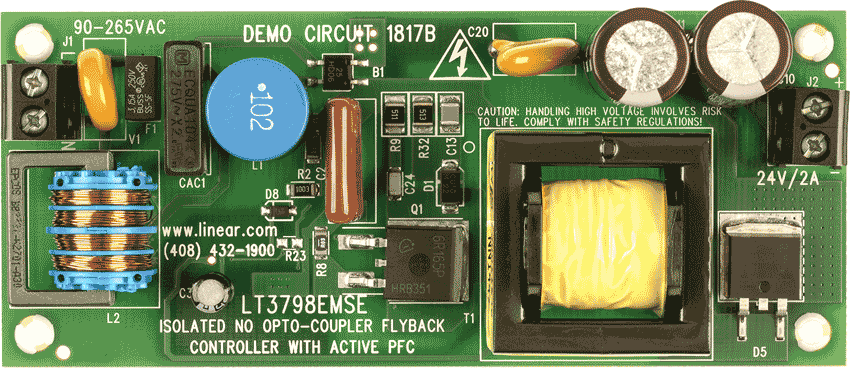

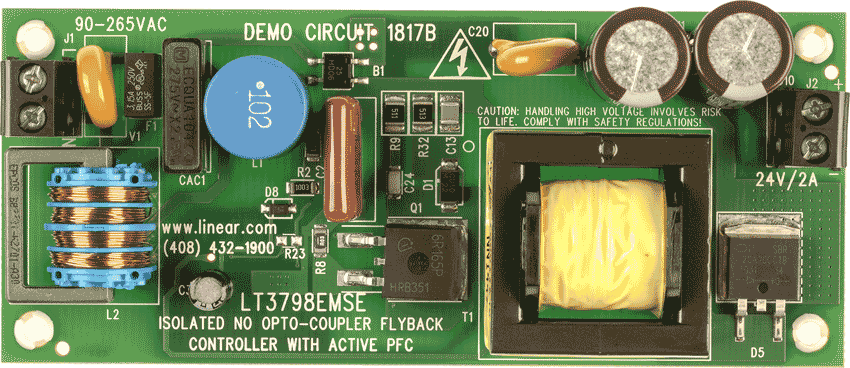

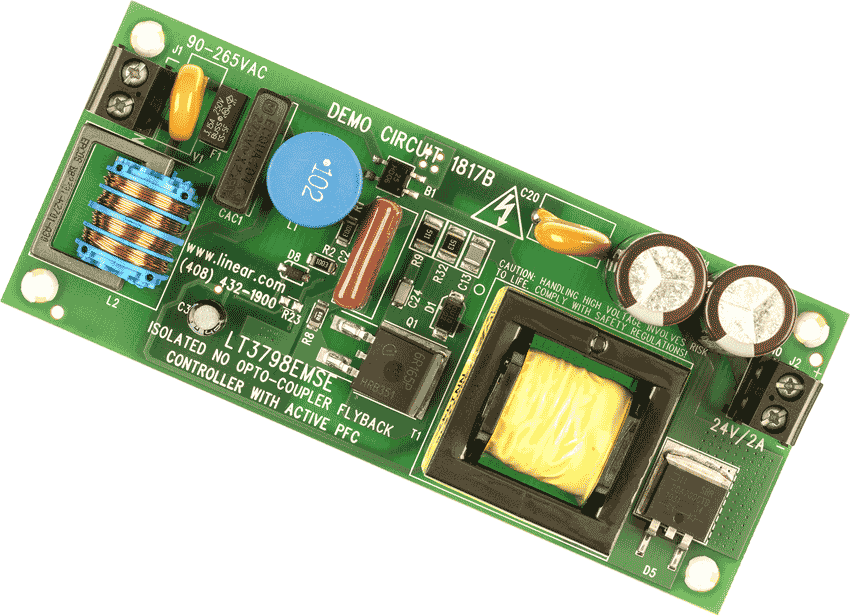

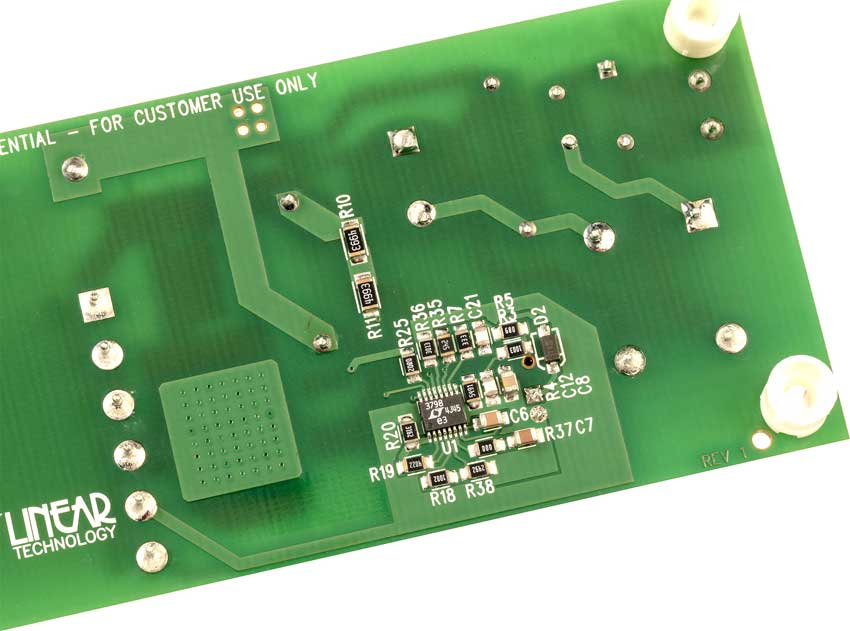

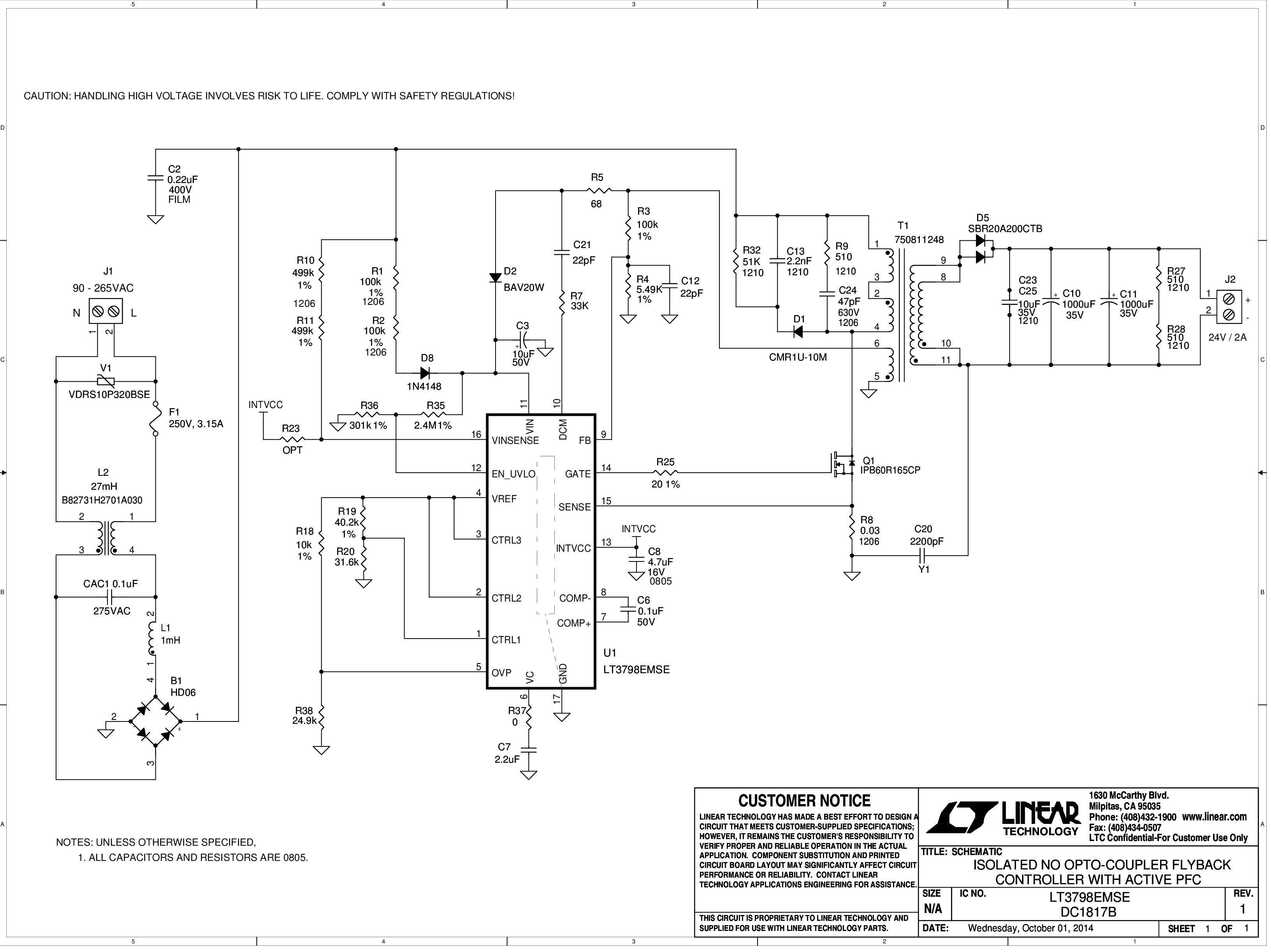

评估套件 (1)
参考资料
-
R530 Reliability Data3/26/2018
-
DC1817B - Demo Manual11/12/2014
-
You Can Do Offline Power7/30/2012
-
No-Opto Isolated Flyback Converters6/10/2016
-
视频安防系统得益于高压反激式控制器6/24/2015
-
LT3798 符合能源之星标准的 5V、2A 隔离型转换器2/10/2015
-
反激式控制器将有源 PFC 功能电路整合在单级转换器6/9/2012
-
No-Opto Isolated Flyback Converters7/13/2017
-
具 PFC 功能的隔离型反激式控制器可控制电压或电流10/15/2018
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3798
配套产品推荐
LT3798 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3798EMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3798EMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3798HMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3798HMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3798IMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3798IMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3798MPMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3798MPMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| Wafer Fabrication Data | R530 Reliability Data |
