LT3759

宽输入电压范围升压 / SEPIC / 负输出控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 宽 VIN 范围:1.6V 至 42V
  • 利用单个反馈引脚来设置正或负输出电压
  • PGOOD 输出电压状态报告
  • 准确的 50mV 检测门限电压
  • 可编程软起动
  • 可利用一个外部电阻器来设置工作频率 (100kHz 至 1MHz)
  • 可同步至一个外部时钟
  • 低停机电流:<1μA
  • INTVCC 稳压器从 VIN 或 DRIVE 供电
  • 具迟滞的可编程输入欠压闭锁
更多细节
show more Icon

LT®3759 是一款宽输入范围、电流模式、DC/DC 控制器,该器件能够利用单个反馈引脚调节正输出电压或负输出电压。它可以被配置为一个升压、SEPIC 或负输出转换器。

LT3759 可驱动一个低端外部 N 沟道功率 MOSFET。一个内部 LDO 稳压器从 VIN 或 DRIVE 吸取功率,以为栅极驱动器提供一个高达 4.75V 的电源。固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。LT3759 的工作频率可利用一个外部电阻器来设定 (可设置范围为 100kHz 至 1MHz),或者采用 SYNC 引脚来使其同步至一个外部时钟。

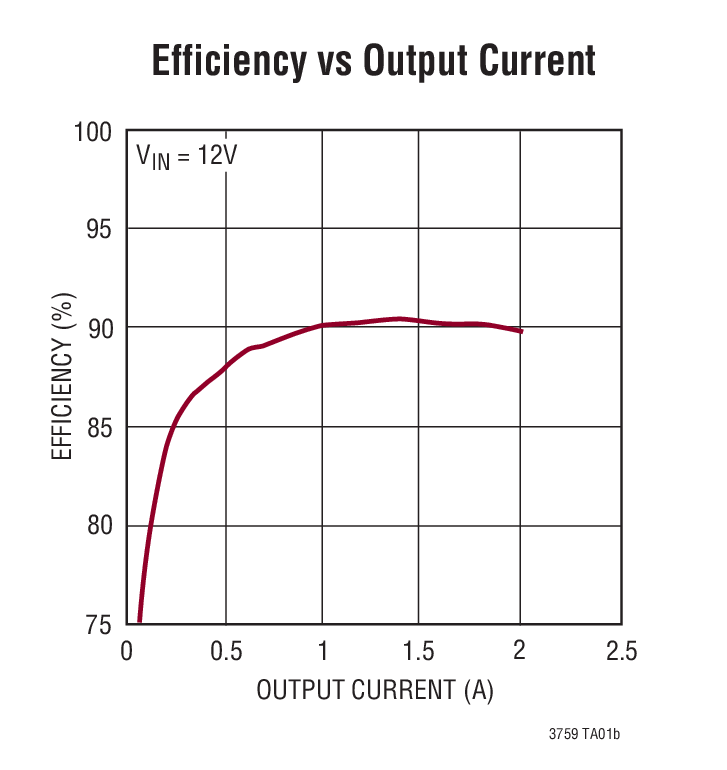

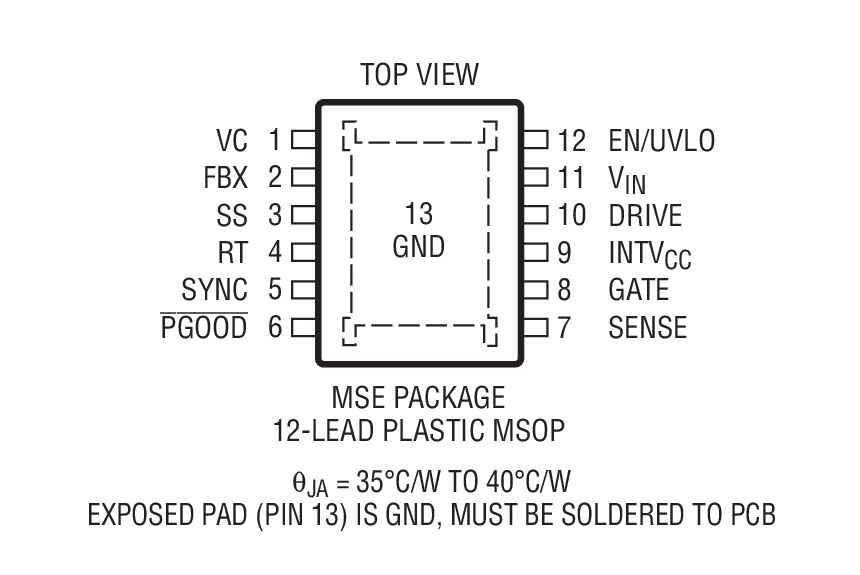

LT3759 具有软起动和频率折返功能,用于在启动和输出短路期间限制电感器电流。FBX 引脚上的一个窗口比较器负责通过 PGOOD 引脚进行报告,以提供输出电压状态指示。该器件采用 12 引脚裸露衬垫 MSOP 封装。



Applications

  • 数据通信以及工业升压、SEPIC 和负输出转换器
  • 分布式电源
  • 便携式电子设备
  • 汽车

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3759EMSE#PBF
  • HTML
  • HTML
LT3759EMSE#TRPBF
  • HTML
  • HTML
LT3759HMSE#PBF
  • HTML
  • HTML
LT3759HMSE#TRPBF
  • HTML
  • HTML
LT3759IMSE#PBF
  • HTML
  • HTML
LT3759IMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3759EMSE#PBF

量产

LT3759EMSE#TRPBF

量产

LT3759IMSE#PBF

量产

LT3759IMSE#TRPBF

量产

4月 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3759EMSE#PBF

量产

LT3759EMSE#TRPBF

量产

LT3759IMSE#PBF

量产

LT3759IMSE#TRPBF

量产

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3759EMSE#PBF

量产

LT3759EMSE#TRPBF

量产

LT3759HMSE#PBF

量产

LT3759HMSE#TRPBF

量产

LT3759IMSE#PBF

量产

LT3759IMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3759EMSE#PBF

量产

LT3759EMSE#TRPBF

量产

LT3759IMSE#PBF

量产

LT3759IMSE#TRPBF

量产

4月 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3759EMSE#PBF

量产

LT3759EMSE#TRPBF

量产

LT3759IMSE#PBF

量产

LT3759IMSE#TRPBF

量产

2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3759EMSE#PBF

量产

LT3759EMSE#TRPBF

量产

LT3759HMSE#PBF

量产

LT3759HMSE#TRPBF

量产

LT3759IMSE#PBF

量产

LT3759IMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

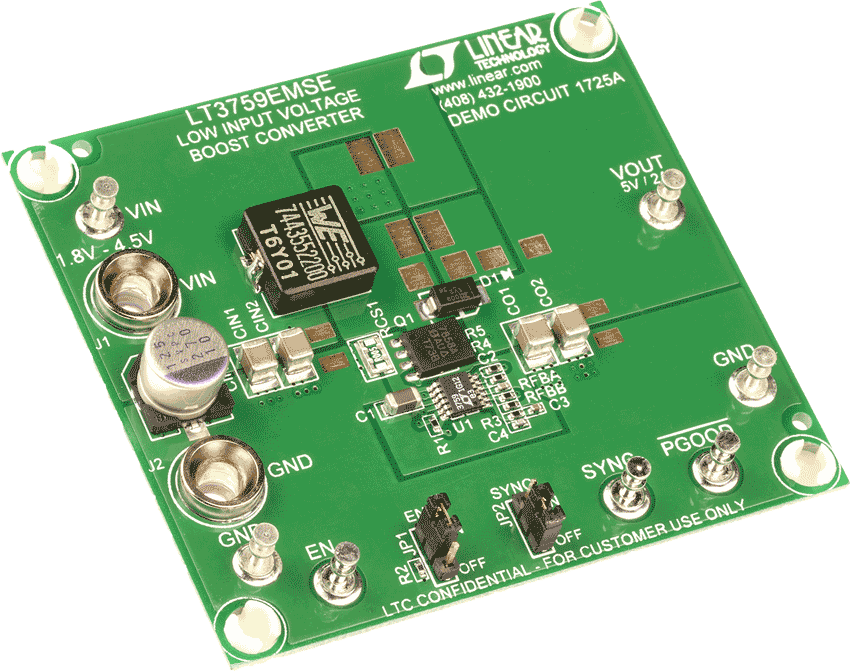

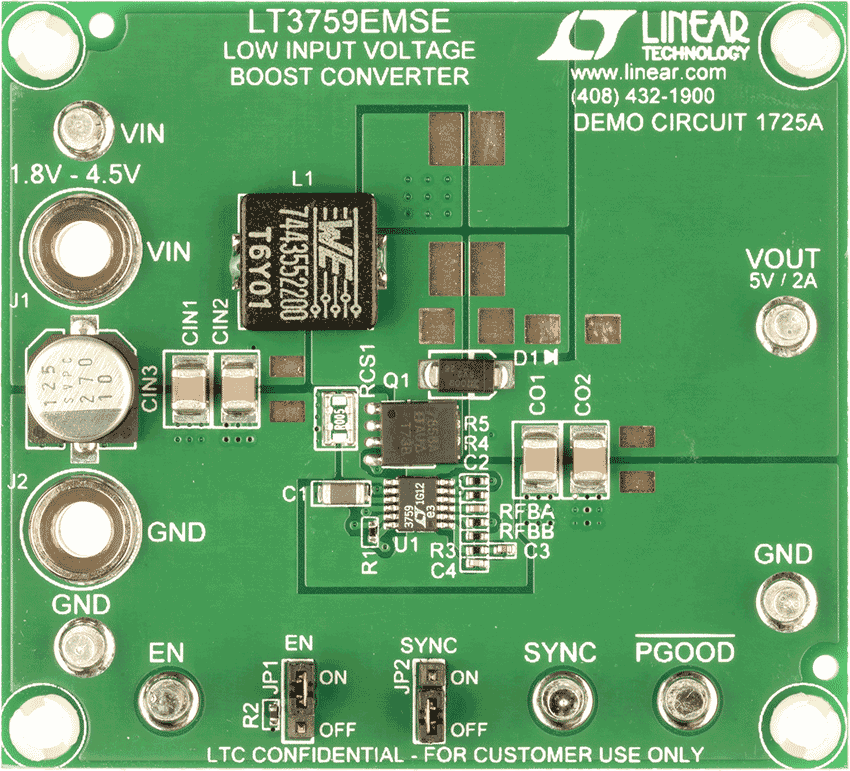

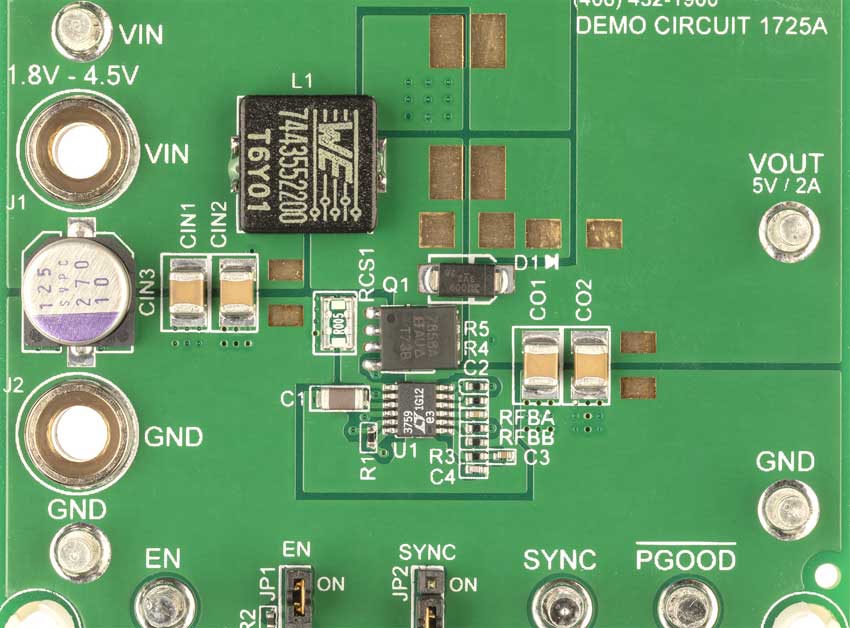

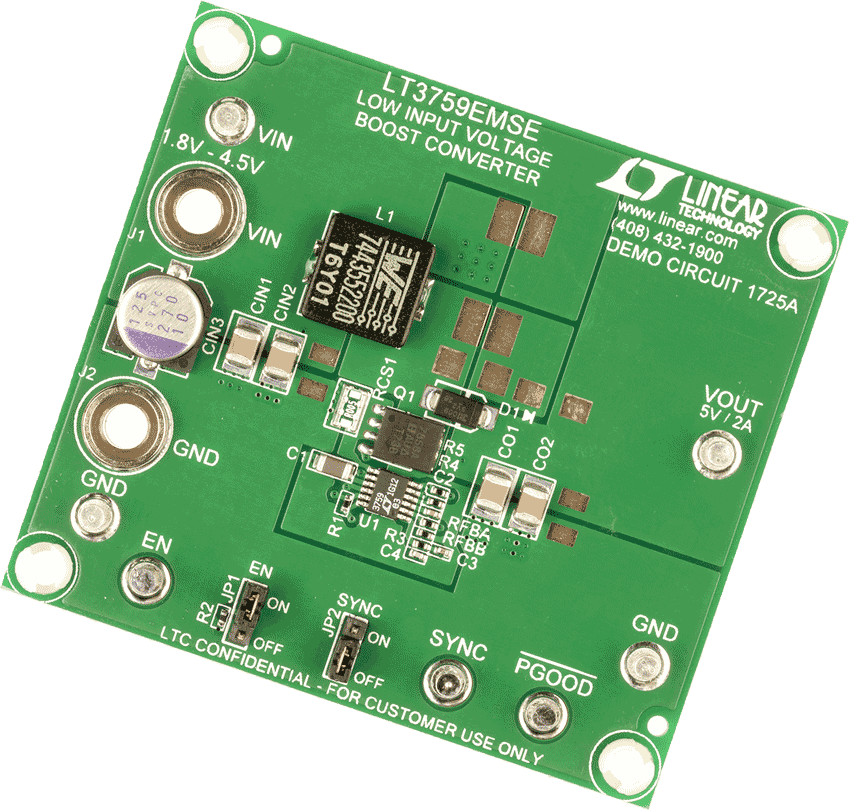

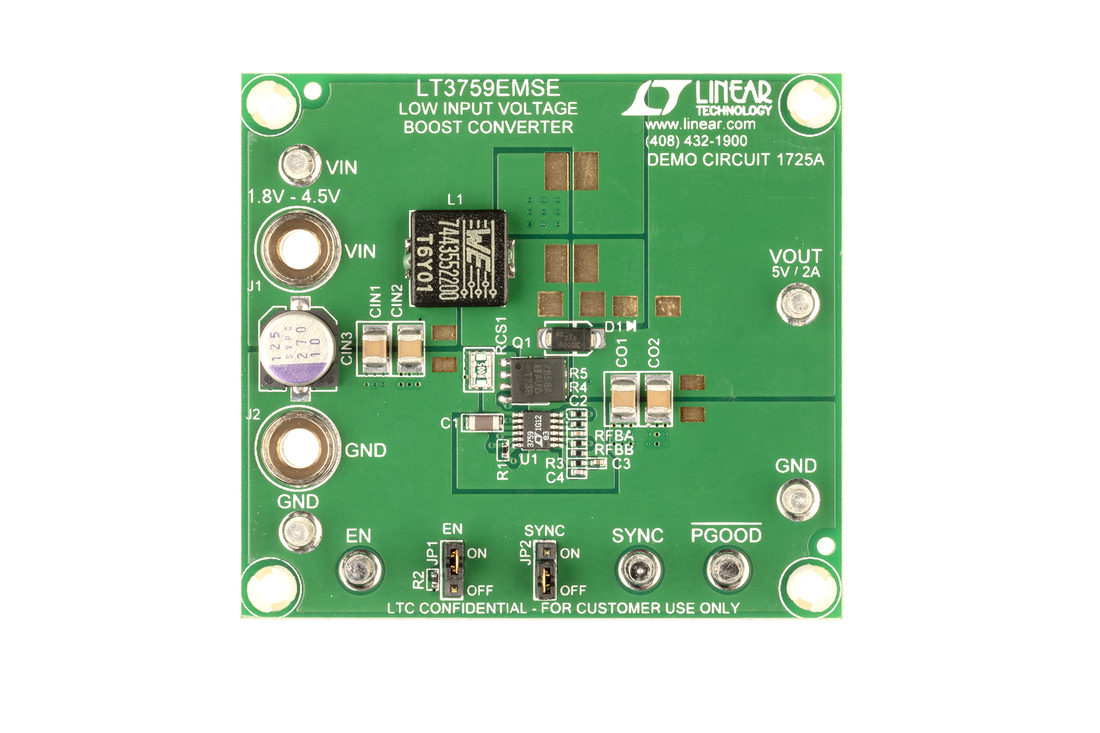

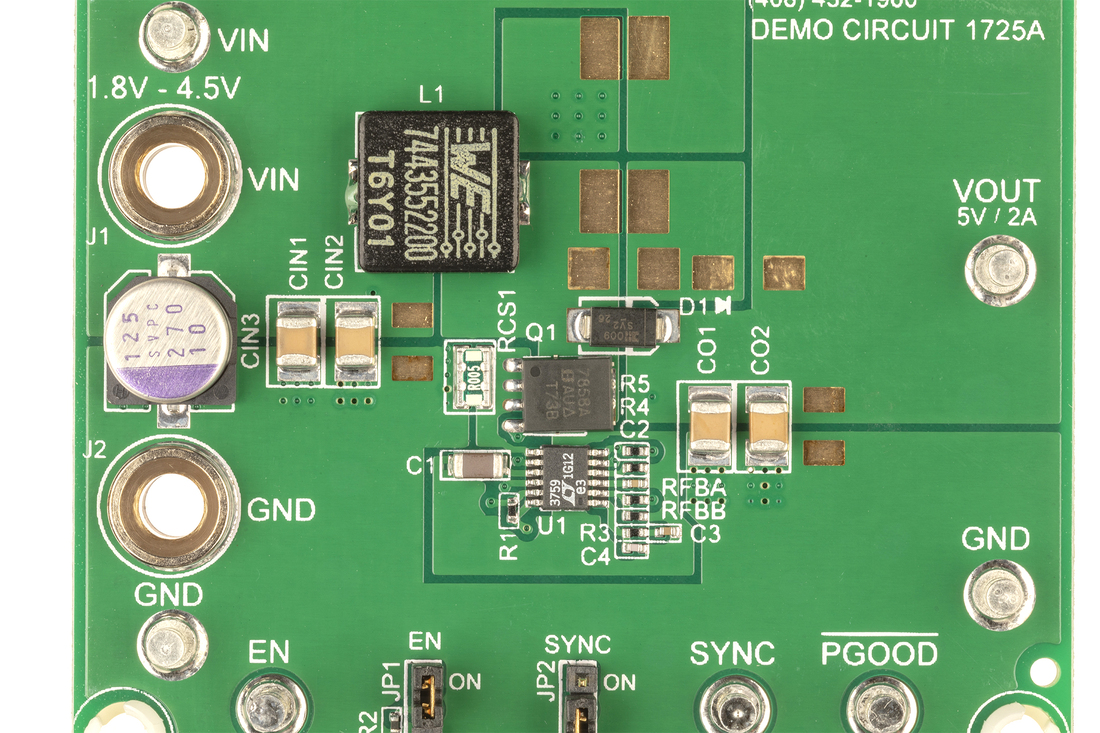

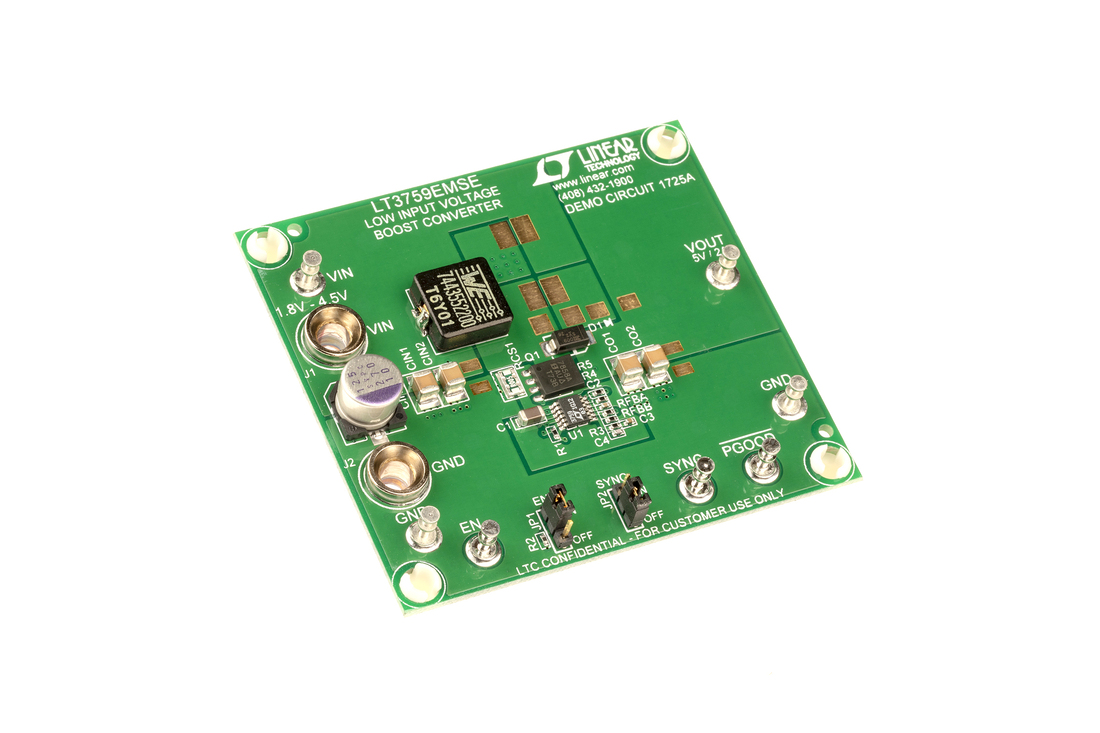

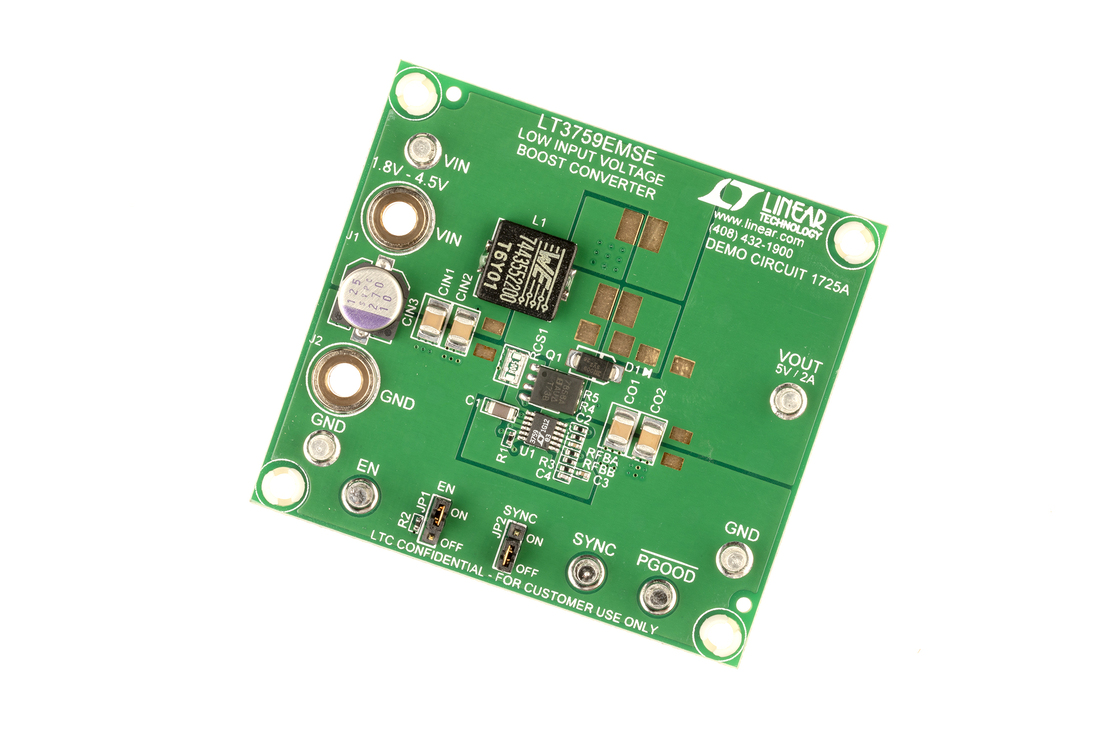

DC1725A

LT3759EMSE Boost Demo Board | VIN = 1.8V to 4.5V, VOUT = 5V @ 2A

zoom

DC1725A

LT3759EMSE Boost Demo Board | VIN = 1.8V to 4.5V, VOUT = 5V @ 2A

LT3759EMSE Boost Demo Board | VIN = 1.8V to 4.5V, VOUT = 5V @ 2A

产品详情

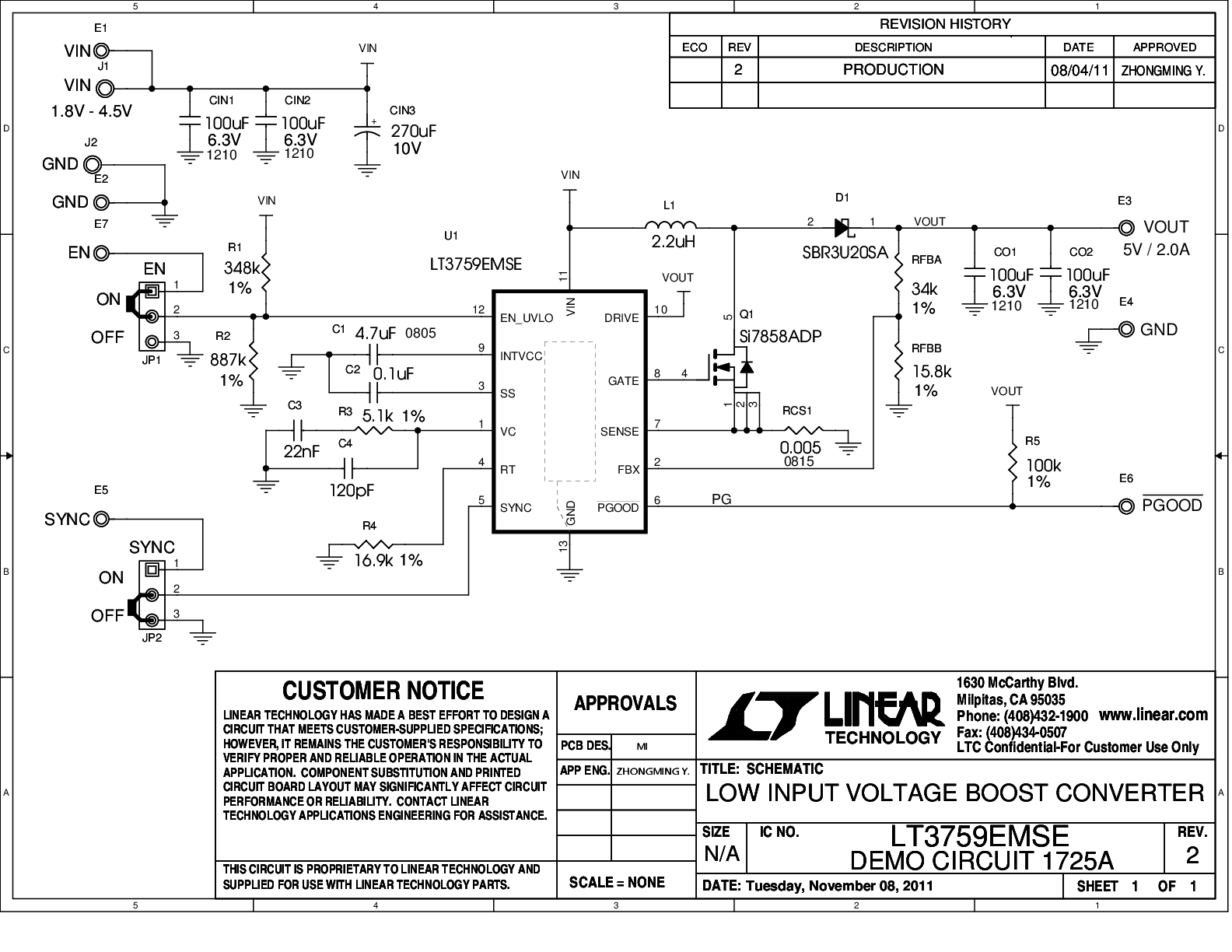

Demonstration circuit 1725A features LT3759 in a 485kHz boost converter, designed for a 5V/2A output from a 1.8V to 4.5V input. The LT3759 is a current mode DC/DC Boost/SEPIC/Inverting controller operating over an input range of 1.6V to 42V. Thanks to a novel FBX pin architecture, the LT3759 allows both positive and negative output feedback voltages.

reference details image

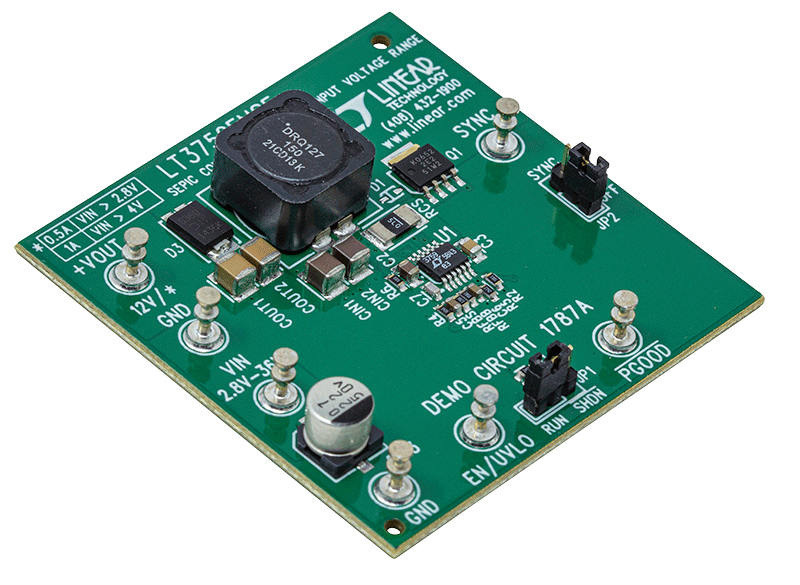

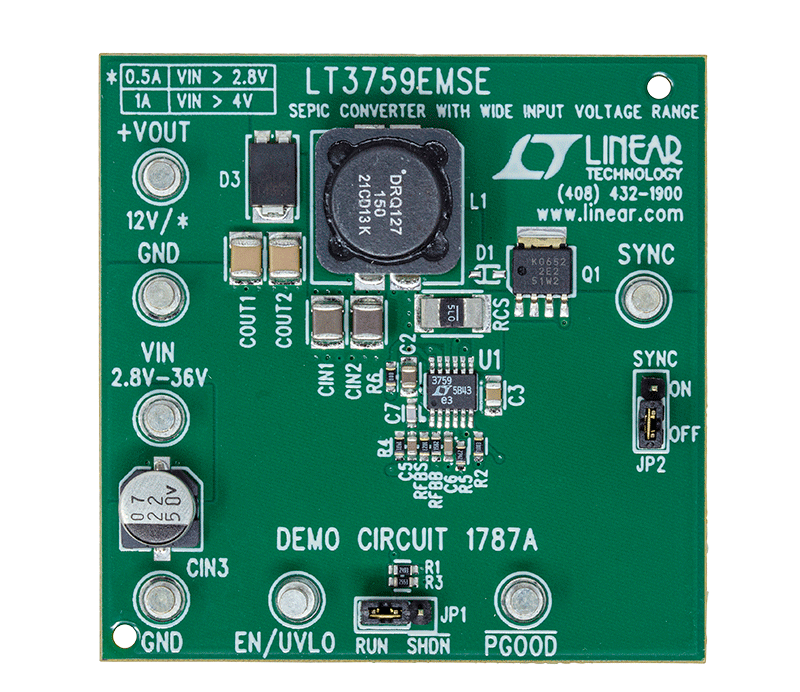

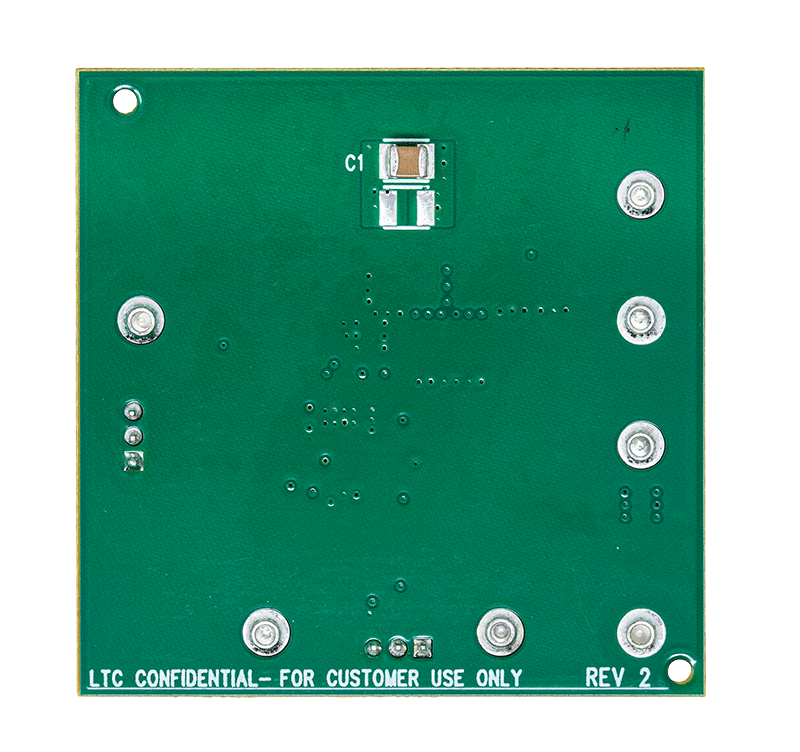

DC1787A

LT3759EMSE SEPIC演示板 | VIN = 2.8V至36V,VOUT = 12V (1A)

zoom

DC1787A

LT3759EMSE SEPIC演示板 | VIN = 2.8V至36V,VOUT = 12V (1A)

LT3759EMSE SEPIC演示板 | VIN = 2.8V至36V,VOUT = 12V (1A)

产品详情

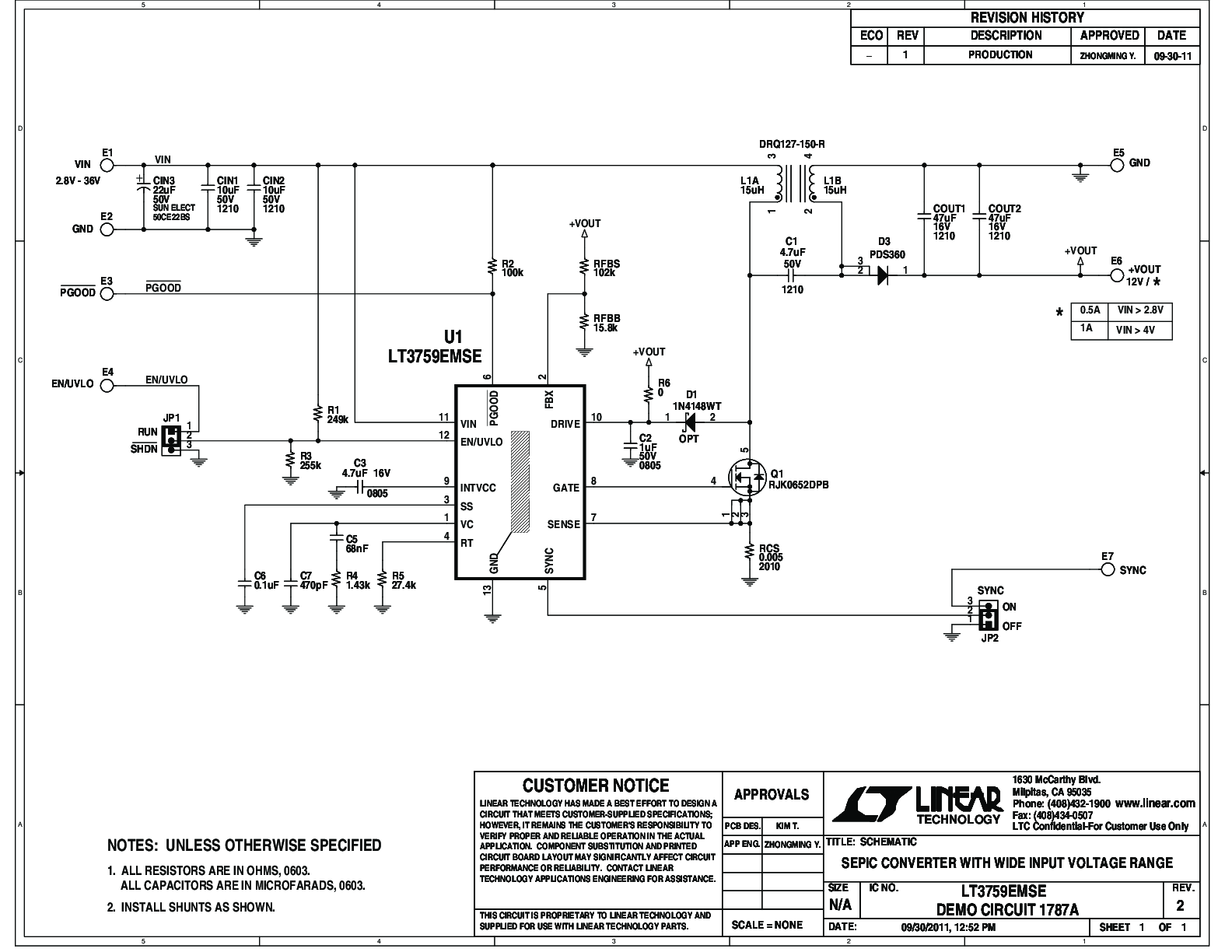

演示电路1787A是一款宽输入电压范围SEPIC转换器,内置LT3759控制器。可将2.8V~36V输入转换为12V输出,当VIN ≥ 4V时具有1A负载电流能力。该转换器在300 kHz标称开关频率下工作,具有91%峰值效率。DC1787A可轻松修改以生成其他输出电压,也可在较窄的输入电压范围内针对效率和尺寸进行优化。





工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
