LT3758

高输入电压、升压、反激式、SEPIC 和负输出控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 26
特性
  • 宽输入电压范围:5.5V 至 100V
  • 集成单反馈引脚的正或负输出电压编程
  • 电流模式控制提供出色的瞬态响应
  • 用单个外部电阻实现可编程工作频率(100kHz至1MHz)
  • 可与外部时钟同步
  • 低关断电流< 1μA
  • 内部7.2V低压差稳压器
  • 具迟滞的可编程输入欠压闭锁
  • 可编程软启动
  • 小型10引脚DFN (3mm × 3mm)和MSOPE封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT3758 / LT3758A 是一款宽输入电压范围、电流模式 DC/DC 控制器,该器件能够产生正输出或负输出电压。它可以被配置为一个升压、反激式、SEPIC 或负输出转换器。LT3758 / LT3758A 从一个内部 7.2V 稳压电源来驱动一个低端外部 N 沟道功率 MOSFET。固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。

LT3758 / LT3758A 的工作频率可利用一个外部电阻器来设定 (可设置范围为 100kHz 至 1MHz),并能够采用 SYNC 引脚来使其同步至一个外部时钟。由于具有一个 5.5V 的最小工作电源电压和一个低停机静态电流 (<1µA) 使 LT3758 / LT3758A 非常适合由电池供电的系统。

LT3758 / LT3758A 具有软起动和频率折返功能,用于在启动和输出短路期间限制电感器电流。相对于 LT3758,LT3758A 改善了负载瞬态性能。

应用

  • 汽车
  • 电信
  • 工业
产品模型 26

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3758AEDD#PBF
  • HTML
  • HTML
LT3758AEDD#TRPBF
  • HTML
  • HTML
LT3758AEMSE#PBF
  • HTML
  • HTML
LT3758AEMSE#TRPBF
  • HTML
  • HTML
LT3758AHMSE#PBF
  • HTML
  • HTML
LT3758AHMSE#TRPBF
  • HTML
  • HTML
LT3758AIDD#PBF
  • HTML
  • HTML
LT3758AIDD#TRPBF
  • HTML
  • HTML
LT3758AIDD#WPBF
  • HTML
  • HTML
LT3758AIDD#WTRPBF
  • HTML
  • HTML
LT3758AIMSE#PBF
  • HTML
  • HTML
LT3758AIMSE#TRPBF
  • HTML
  • HTML
LT3758AMPMSE#PBF
  • HTML
  • HTML
LT3758AMPMSE#TRPBF
  • HTML
  • HTML
LT3758EDD#PBF
  • HTML
  • HTML
LT3758EDD#TRPBF
  • HTML
  • HTML
LT3758EMSE#PBF
  • HTML
  • HTML
LT3758EMSE#TRPBF
  • HTML
  • HTML
LT3758HMSE#PBF
  • HTML
  • HTML
LT3758HMSE#TRPBF
  • HTML
  • HTML
LT3758IDD#PBF
  • HTML
  • HTML
LT3758IDD#TRPBF
  • HTML
  • HTML
LT3758IMSE#PBF
  • HTML
  • HTML
LT3758IMSE#TRPBF
  • HTML
  • HTML
LT3758MPMSE#PBF
  • HTML
  • HTML
LT3758MPMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3758AEMSE#PBF

量产

LT3758AEMSE#TRPBF

量产

LT3758AHMSE#PBF

量产

LT3758AHMSE#TRPBF

量产

LT3758AIMSE#PBF

量产

LT3758AIMSE#TRPBF

量产

LT3758AMPMSE#PBF

量产

LT3758AMPMSE#TRPBF

量产

LT3758EMSE#PBF

量产

LT3758EMSE#TRPBF

量产

LT3758HMSE#PBF

量产

LT3758HMSE#TRPBF

量产

LT3758IMSE#PBF

量产

LT3758IMSE#TRPBF

量产

LT3758MPMSE#PBF

量产

LT3758MPMSE#TRPBF

量产

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3758AEMSE#PBF

量产

LT3758AEMSE#TRPBF

量产

LT3758AHMSE#PBF

量产

LT3758AHMSE#TRPBF

量产

LT3758AIMSE#PBF

量产

LT3758AIMSE#TRPBF

量产

LT3758AMPMSE#PBF

量产

LT3758AMPMSE#TRPBF

量产

LT3758EMSE#PBF

量产

LT3758EMSE#TRPBF

量产

LT3758HMSE#PBF

量产

LT3758HMSE#TRPBF

量产

LT3758IMSE#PBF

量产

LT3758IMSE#TRPBF

量产

LT3758MPMSE#PBF

量产

LT3758MPMSE#TRPBF

量产

4月 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3758AEMSE#PBF

量产

LT3758AEMSE#TRPBF

量产

LT3758AHMSE#PBF

量产

LT3758AHMSE#TRPBF

量产

LT3758AIMSE#PBF

量产

LT3758AIMSE#TRPBF

量产

LT3758AMPMSE#PBF

量产

LT3758AMPMSE#TRPBF

量产

LT3758EMSE#PBF

量产

LT3758EMSE#TRPBF

量产

LT3758HMSE#PBF

量产

LT3758HMSE#TRPBF

量产

LT3758IMSE#PBF

量产

LT3758IMSE#TRPBF

量产

LT3758MPMSE#PBF

量产

LT3758MPMSE#TRPBF

量产

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3758AEMSE#PBF

量产

LT3758AEMSE#TRPBF

量产

LT3758AHMSE#PBF

量产

LT3758AHMSE#TRPBF

量产

LT3758AIMSE#PBF

量产

LT3758AIMSE#TRPBF

量产

LT3758AMPMSE#PBF

量产

LT3758AMPMSE#TRPBF

量产

LT3758EMSE#PBF

量产

LT3758EMSE#TRPBF

量产

LT3758HMSE#PBF

量产

LT3758HMSE#TRPBF

量产

LT3758IMSE#PBF

量产

LT3758IMSE#TRPBF

量产

LT3758MPMSE#PBF

量产

LT3758MPMSE#TRPBF

量产

4月 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC1412A

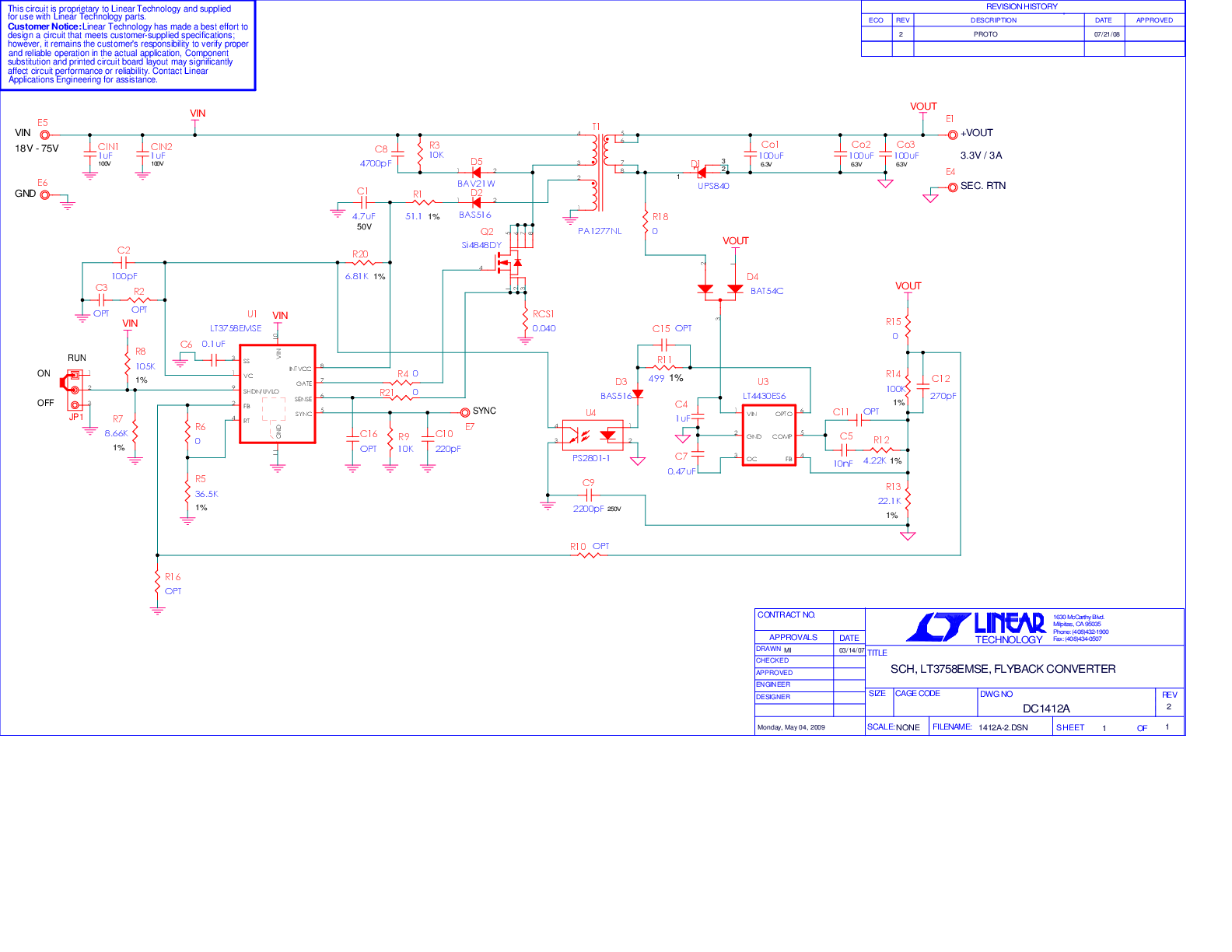

LT3758EMSE演示板 | 反激,VIN:18V至75V,VOUT:3.3V/3A,(3 × 3 QFN)

zoom

DC1412A

LT3758EMSE演示板 | 反激,VIN:18V至75V,VOUT:3.3V/3A,(3 × 3 QFN)

LT3758EMSE演示板 | 反激,VIN:18V至75V,VOUT:3.3V/3A,(3 × 3 QFN)

产品详情

演示电路1412A在300kHz反激转换器电路中内置LT3758EMSE,旨在通过18V至75V输入提供3.3V/3A输出。LT3758EMSE具有5.5V至100V的输入范围,适合汽车、电信和工业应用。它还具有1μA的低关断静态电流,使其非常适合电池供电系统。得益于创新的FBX引脚架构,LT3758EMSE可从正输出或负输出到地直接连接到分频器。

reference details image

DC1342B

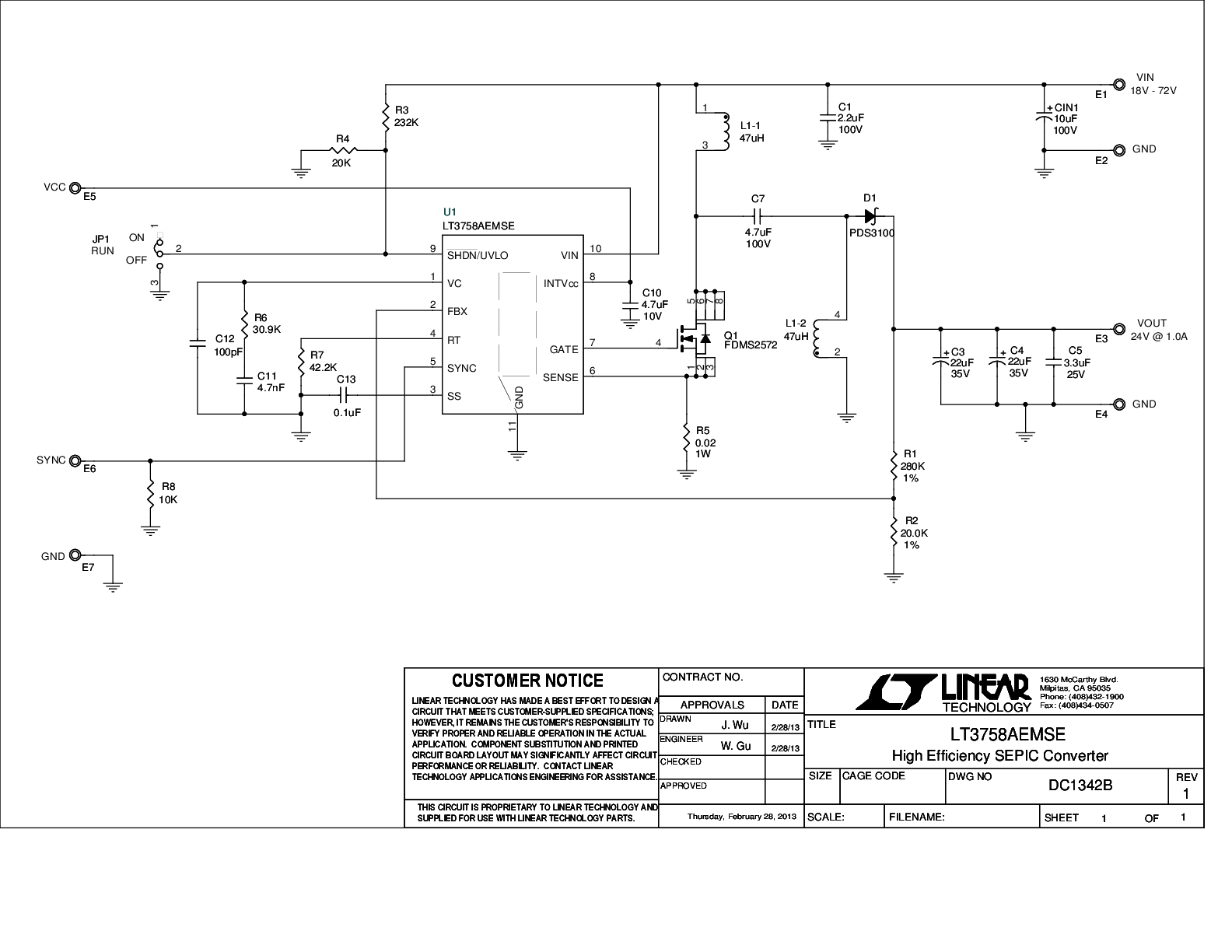

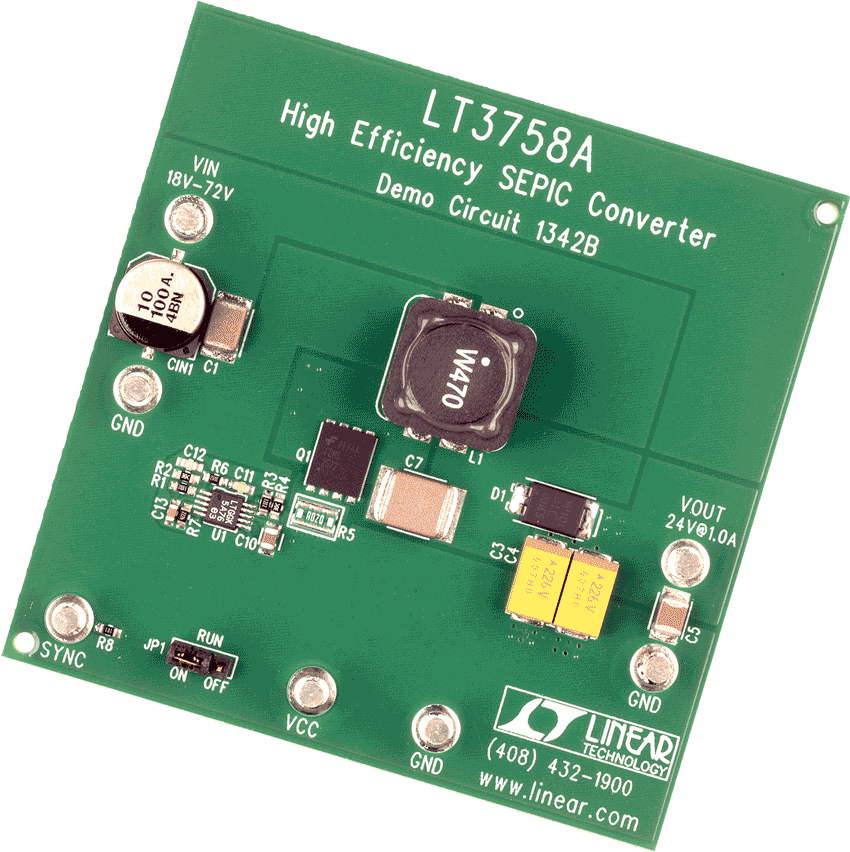

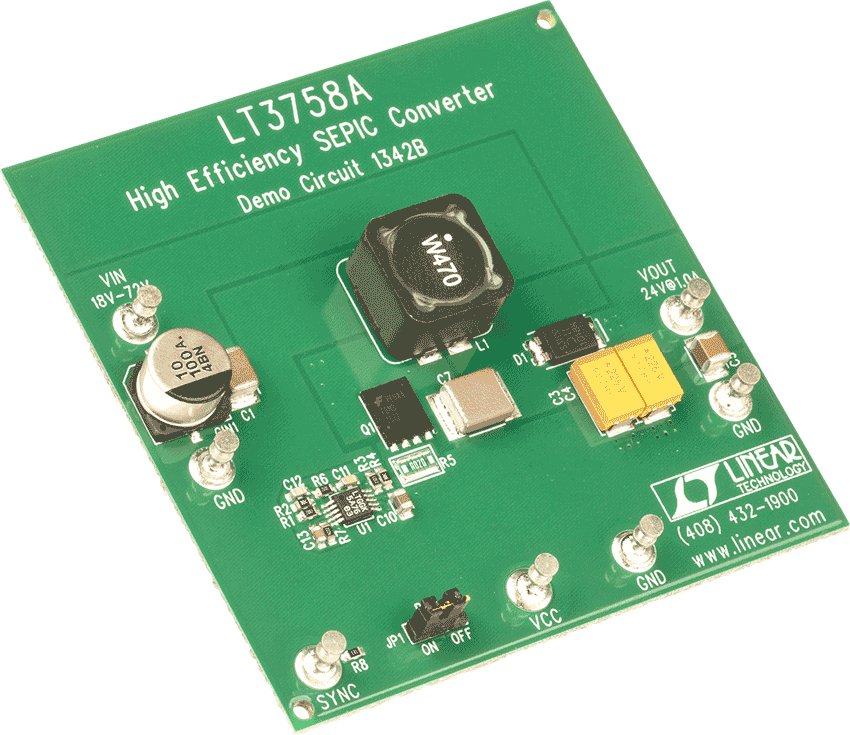

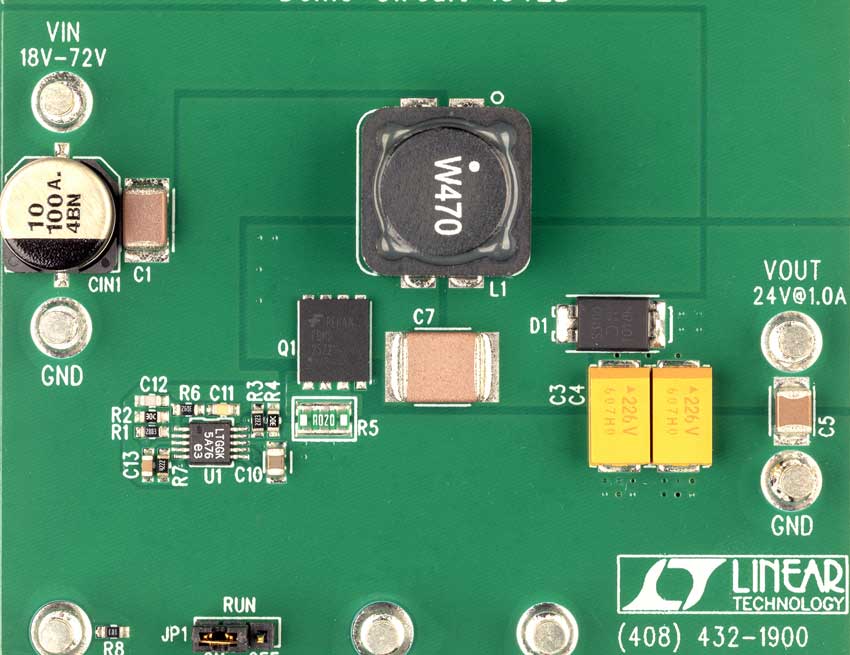

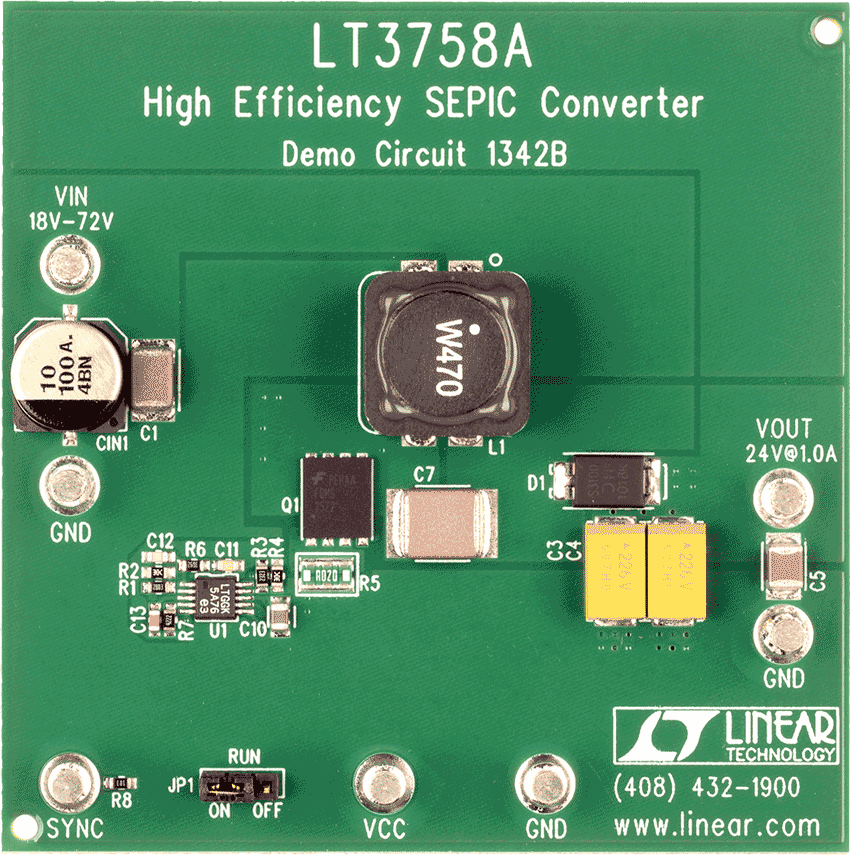

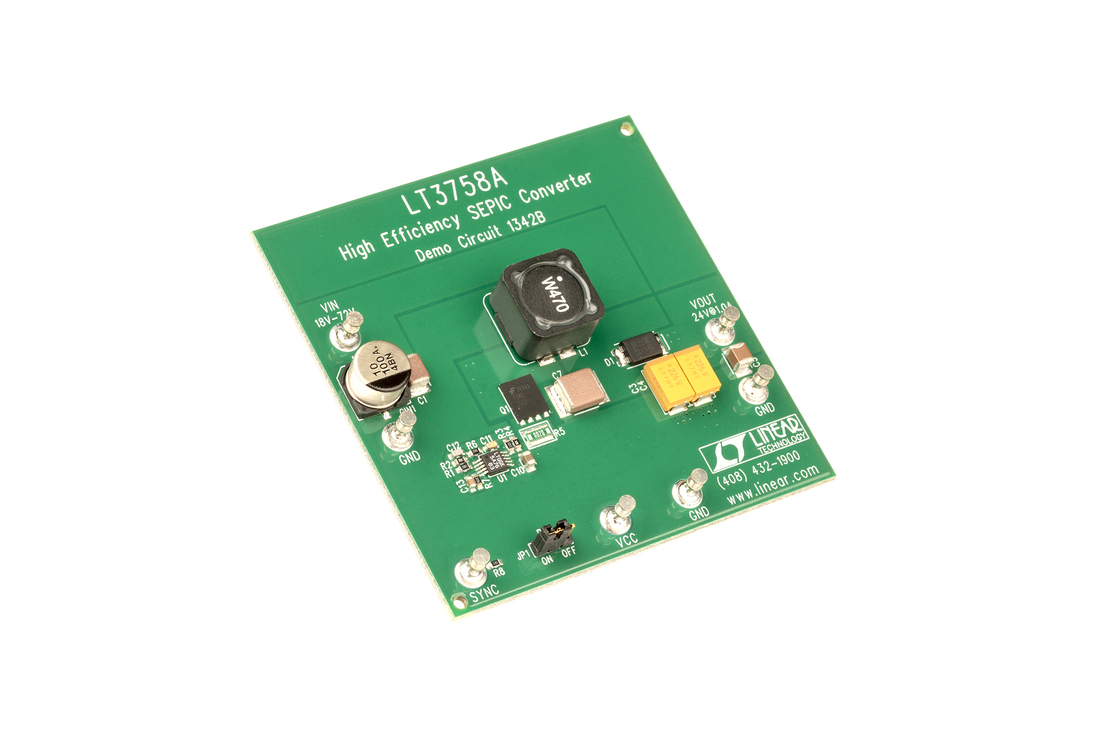

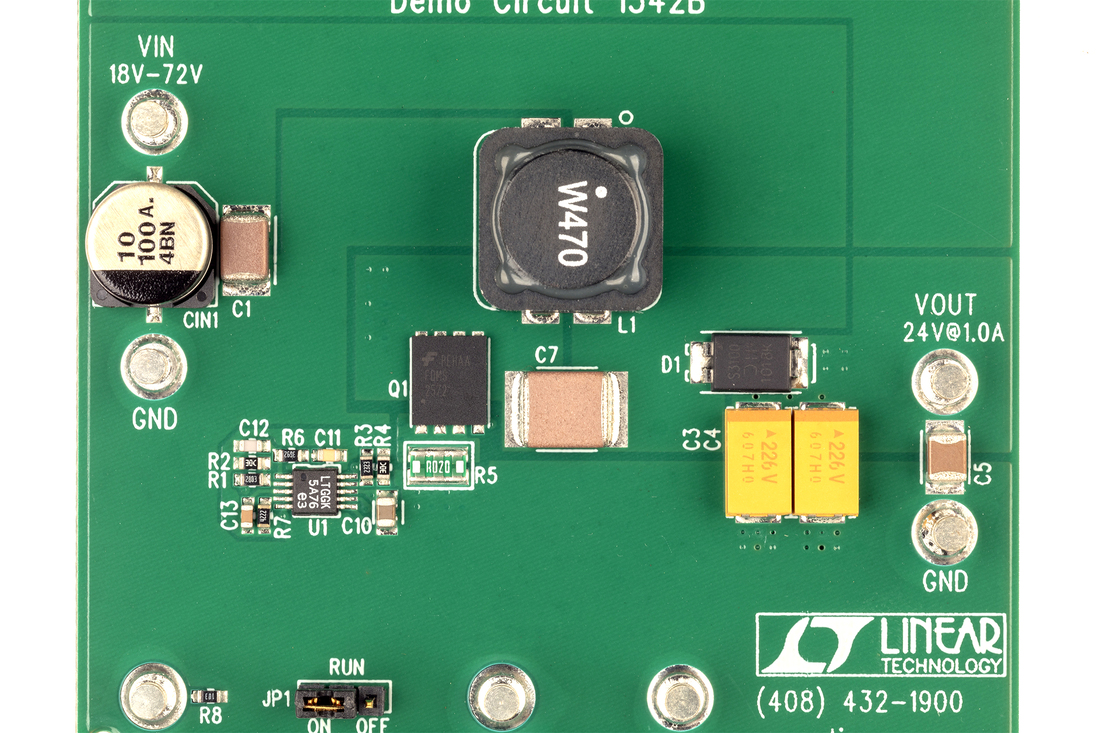

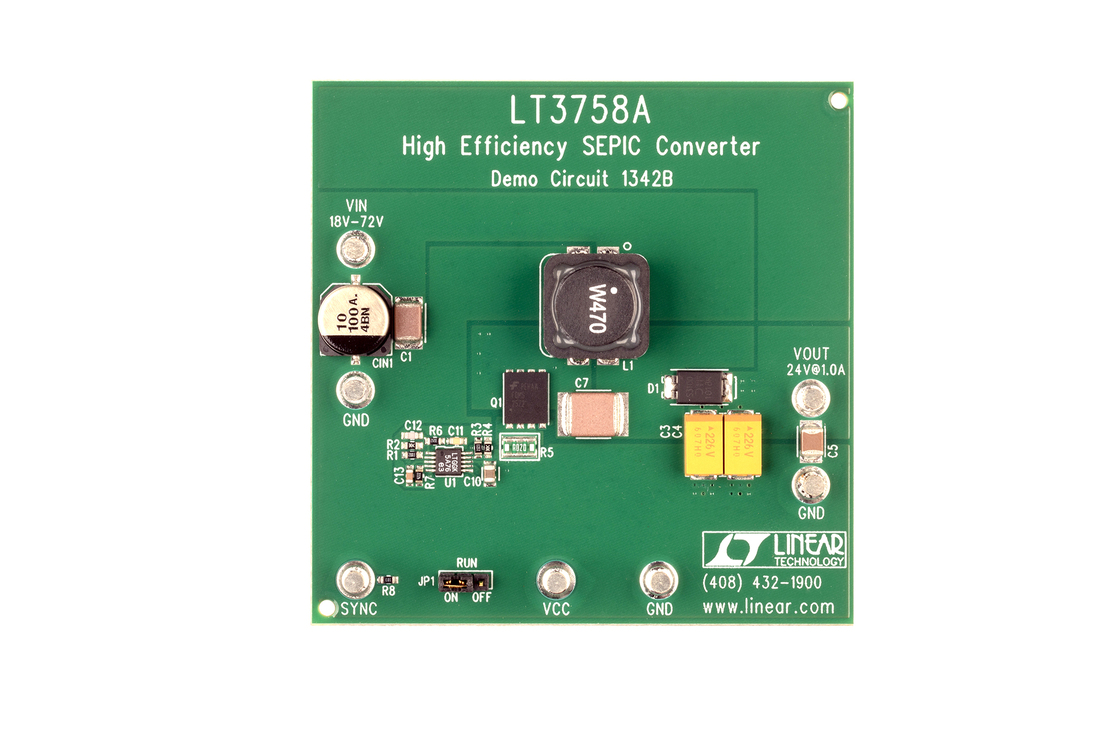

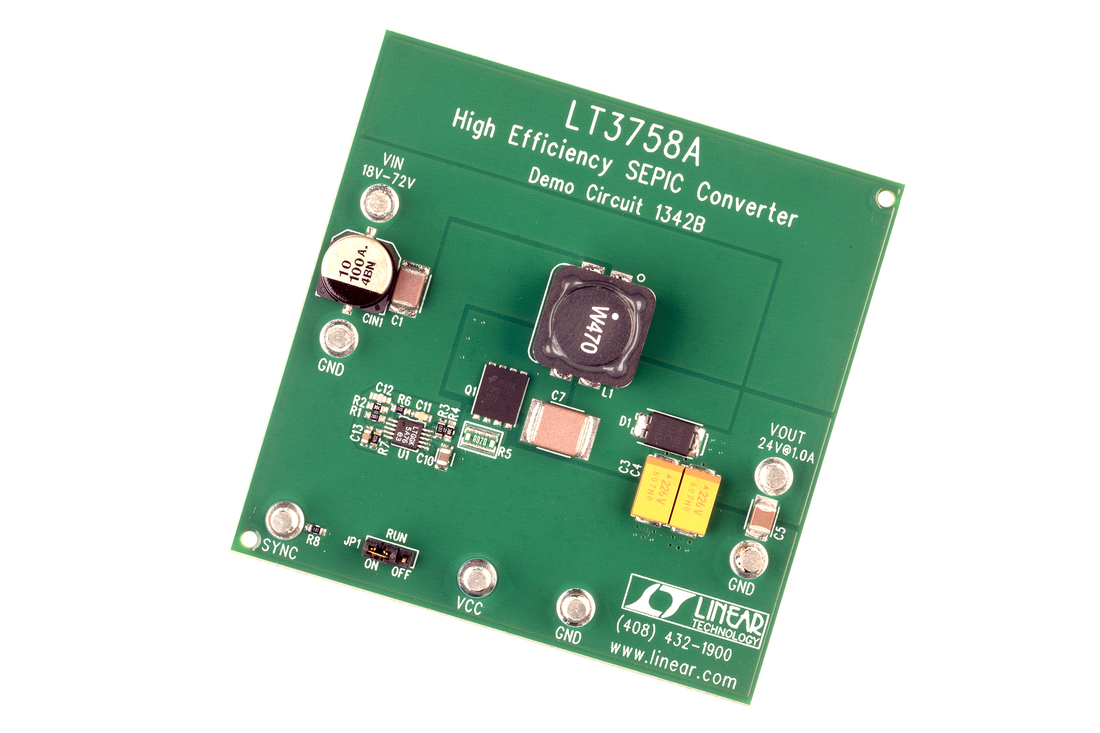

LT3758EMSE演示板 | SEPIC, VIN:18V to 72V, VOUT: 24V/1A,(3 × 3 QFN)
