优势和特点

  • 宽输入电压范围:2.9V 至 40V
  • 利用单个反馈引脚来设置正或负输出电压
  • 电流模式控制提供超卓的瞬态响应
  • 可利用一个外部电阻器来设置工作频率 (100kHz 至 1MHz)
  • 可同步至一个外部时钟
  • 低停机电流:<1μA
  • 内部 7.2V 低压差稳压器
  • 具迟滞的可编程输入欠压闭锁
  • 可编程软起动
  • 小外形 10 引脚 DFN (3mm x 3mm) 封装和耐热性能增强型 10 引脚 MSOP 封装

产品详情

LT®3757 / LT3757A 是一款宽输入电压范围、电流模式 DC/DC 控制器,该器件能够产生正输出电压或负输出电压。它可以配置为一个升压型、反激式、SEPIC 型或负输出转换器。LT3757 / LT3757A 从内部 7.2V 稳压电源来驱动一个低端外部 N 沟道功率 MOSFET。固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。

LT3757 / LT3757A 的工作频率可利用一个外部电阻器来设定 (可设置范围为 100kHz 至 1MHz),并能够采用 SYNC 引脚来使其同步至一个外部时钟。由于具有一个 2.9V 的最小工作电源电压和一个低停机静态电流 (<1µA) 使 LT3757 / LT3757A 非常适合由电池供电的系统。

LT3757 / LT3757A 具有软起动和频率折返功能,用于在启动和输出短路期间限制电感器电流。相对于 LT3757,LT3757A 改善了负载瞬态性能。




应用

  • 汽车和工业升压型、反激式、SEPIC 型和负输出转换器
  • 电信电源
  • 便携式电子设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

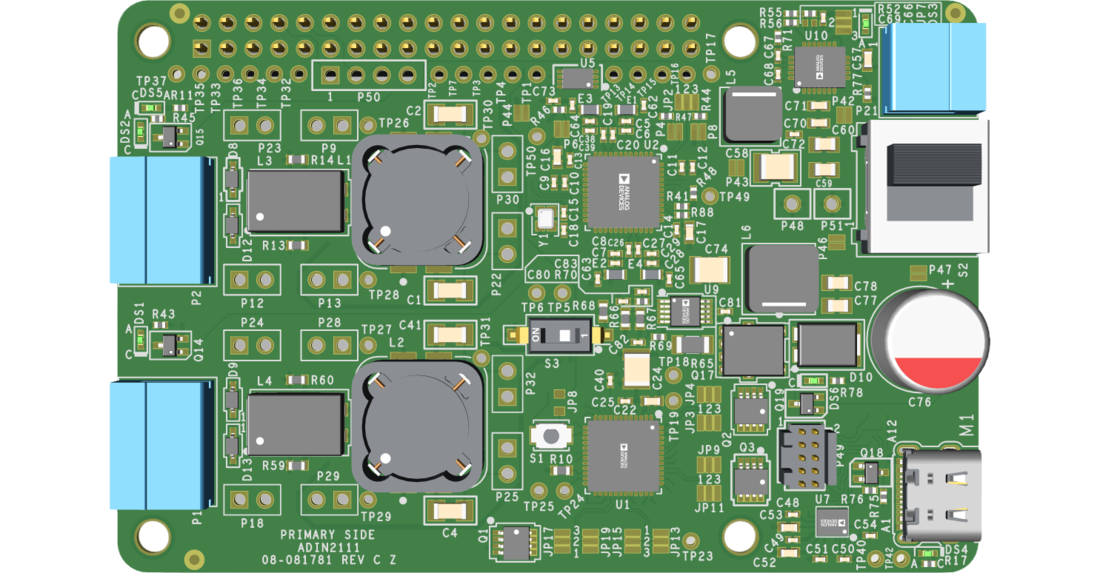

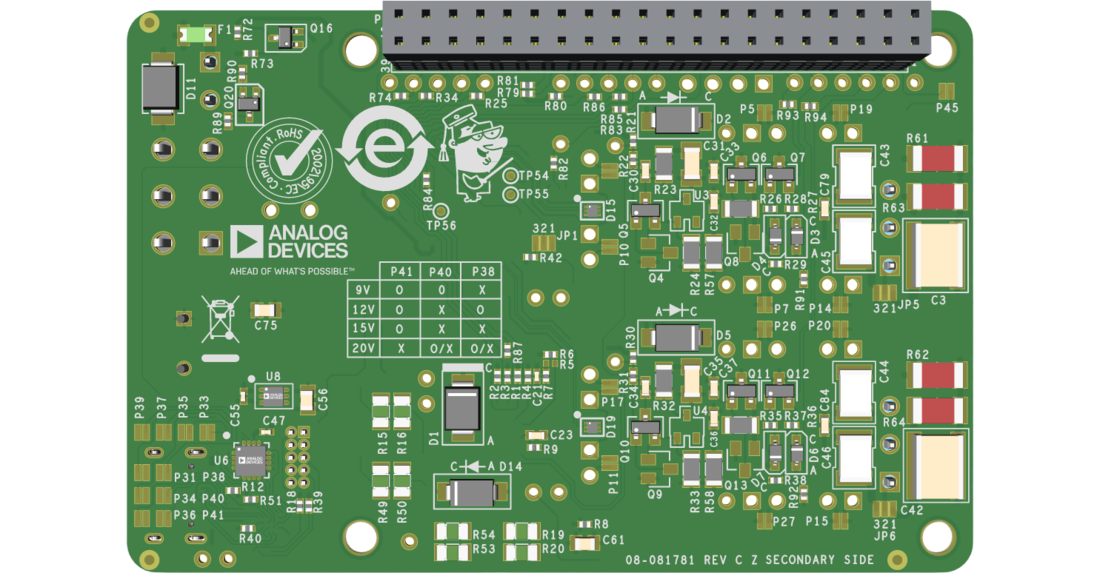

评估套件 (4)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

Models for the following parts are available in LTspice:

LT3757
LT3757A

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT3757
