LT3682

1A、微功率、降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3682 - Step-Down (Buck) Regulators Download 2.25 KB LTspice LT3682 Demo Circuit - 1A µPower Step-Down Regulator with 60V OV Protection (6.9-36V to 5V @ 1A) Download 3.00KB
产品模型 4
特性
  • 宽输入范围：
    • 工作时为 3.6V 至 36V
    • 过压闭锁功能可保护电路安全承受 60V 的瞬态电压
  • 1A 输出电流
  • 低纹波突发模式 (Burst Mode®) 操作
    • IQ = 75μA (在 12VIN 至 3.3VOUT)
    • 输出纹波 <15mVP-P
  • 可调开关频率：250kHz 至 2.2MHz
  • 具短路保护功能
  • 可同步频率范围：300kHz 至 2.2MHz
  • 0.8V 反馈基准电压
  • 输出电压：0.8V 至 20V
  • 具软起动功能
  • 电源良好标记

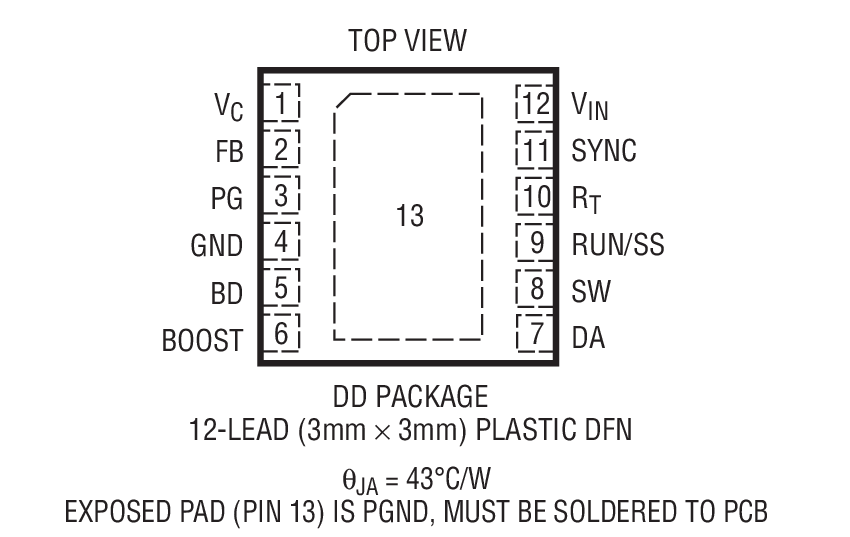

  • 小外形 12 引脚耐热性能增强型 3mm x 3mm DFN 封装
更多细节
show more Icon

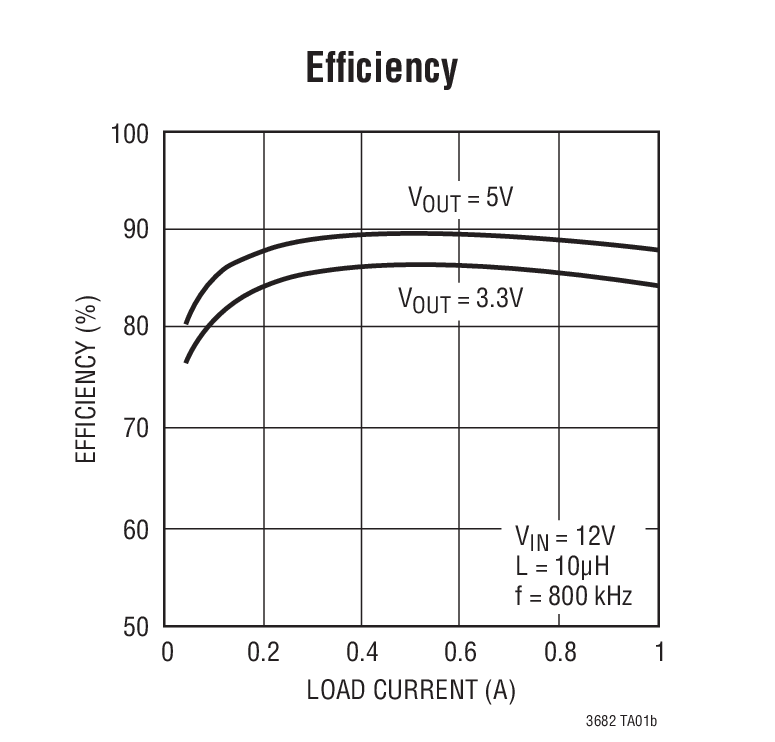

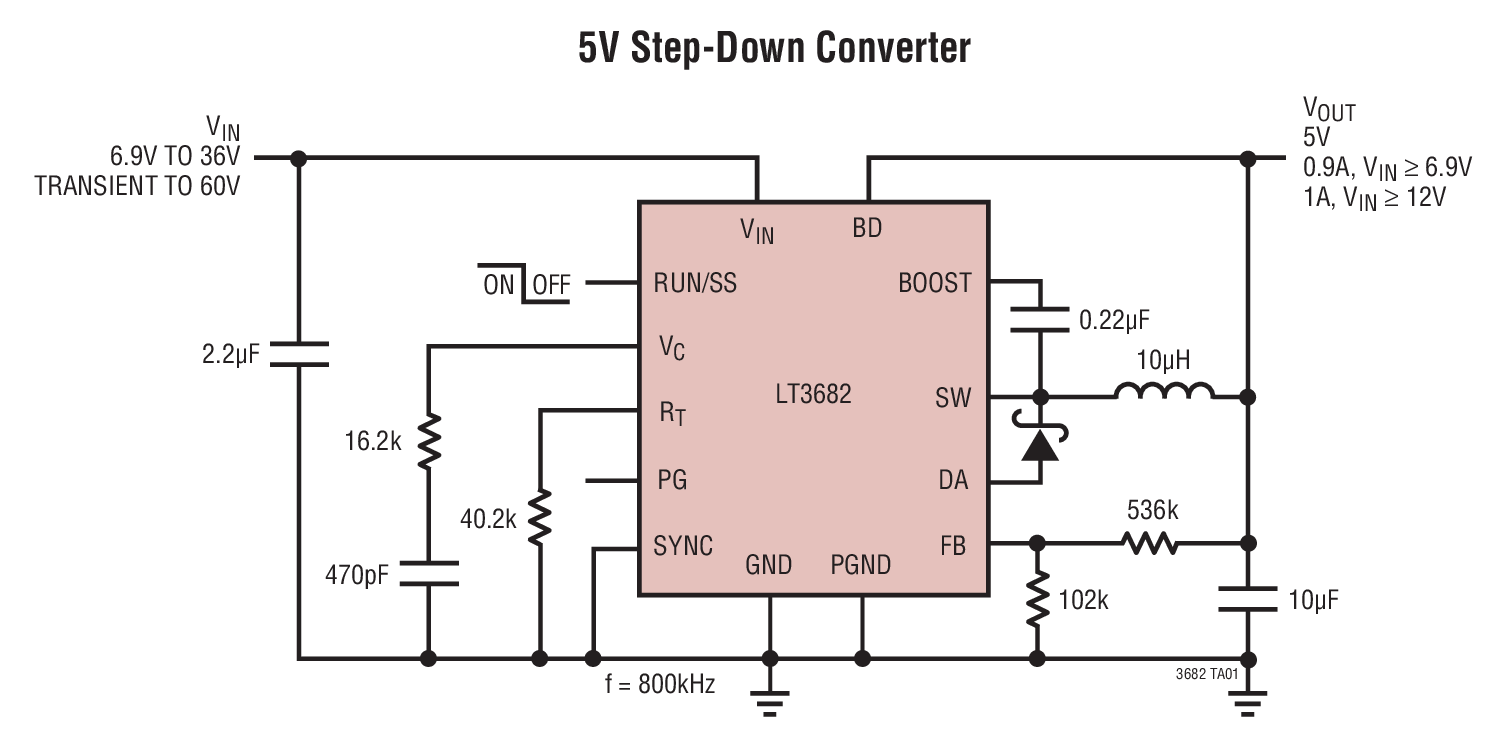

LT®3682 是一款可调频率 (250kHz 至 2.2MHz) 单片式、降压型开关稳压器，可接受高达 36V 的输入电压。该器件内置一个高效率 0.5Ω 开关和一个升压二极管，以及必需的振荡器、控制和逻辑电路。LT3682 采用电流模式拓扑结构，旨在实现快速瞬态响应和上佳的环路稳定性。一个 SYNC 引脚允许用户使该器件与一个外部时钟相同步，并在低纹波突发模式操作和标准 PWM 操作之间进行选择。

低纹波突发模式操作在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了受控的输出电压斜坡 (软起动)。当 VOUT 达到编程输出电压的 90% 时，一个电源良好标记将发出指示信号。保护电路负责检测电源开关和外部肖特基箝位二极管中的电流，以保护 LT3682 免遭短路条件的损坏。频率折返和热停机提供了额外的保护功能。

LT3682 采用具有裸露衬垫的 12 引脚 3mm x 3mm DFN 封装，旨在实现低热阻。




Applications

  • 汽车电池调节
  • 汽车娱乐系统
  • 工业电源
  • 便携式产品电源
  • 分布式电源调节
