LT3663

具输出电流限制功能的 1.2A 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 宽输入范围:
    • 从7.5V 至 36V 工作
    • 过压闭锁功能可保护电路安然承受 60V 瞬态
  • 可编程输出电流限值 (0.4A 至 1.2A)
  • 可选的 3.3V 和 5V 固定输出电压
  • 集成升压二极管
  • 固定频率、峰值电流模式控制
    • LT3663 fSW = 1.5MHz
    • LT3663-X fSW = 1MHz
  • 低开关 VCESAT:275mV (在 1A)
  • 在内部进行补偿
  • 热保护
  • 耐热性能增强型 8 引脚 2mm x 3mm DFN 和 MSOP 封装



更多细节
show more Icon

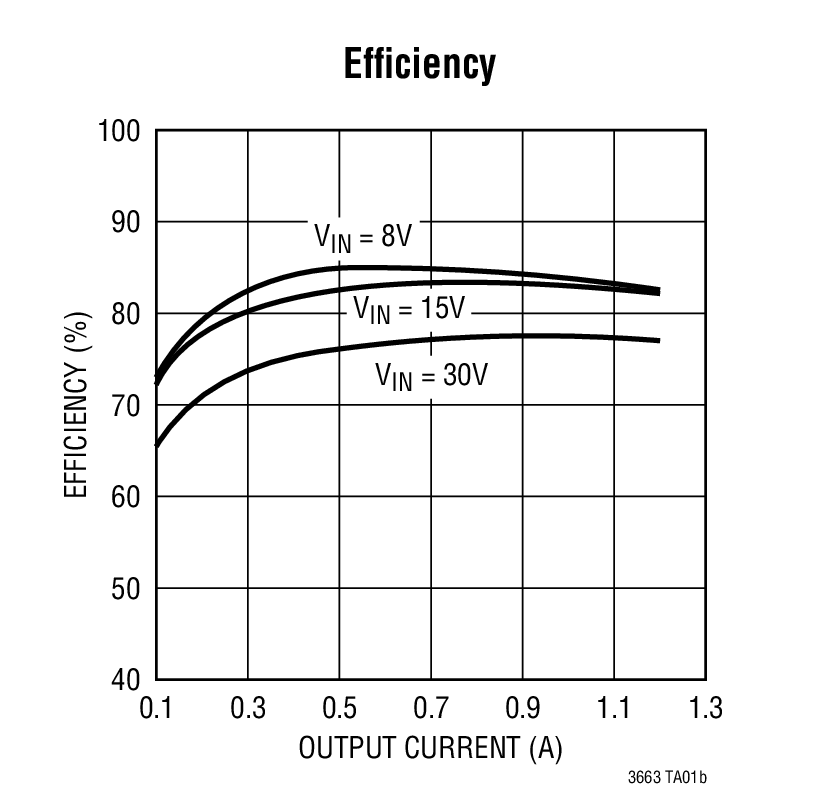

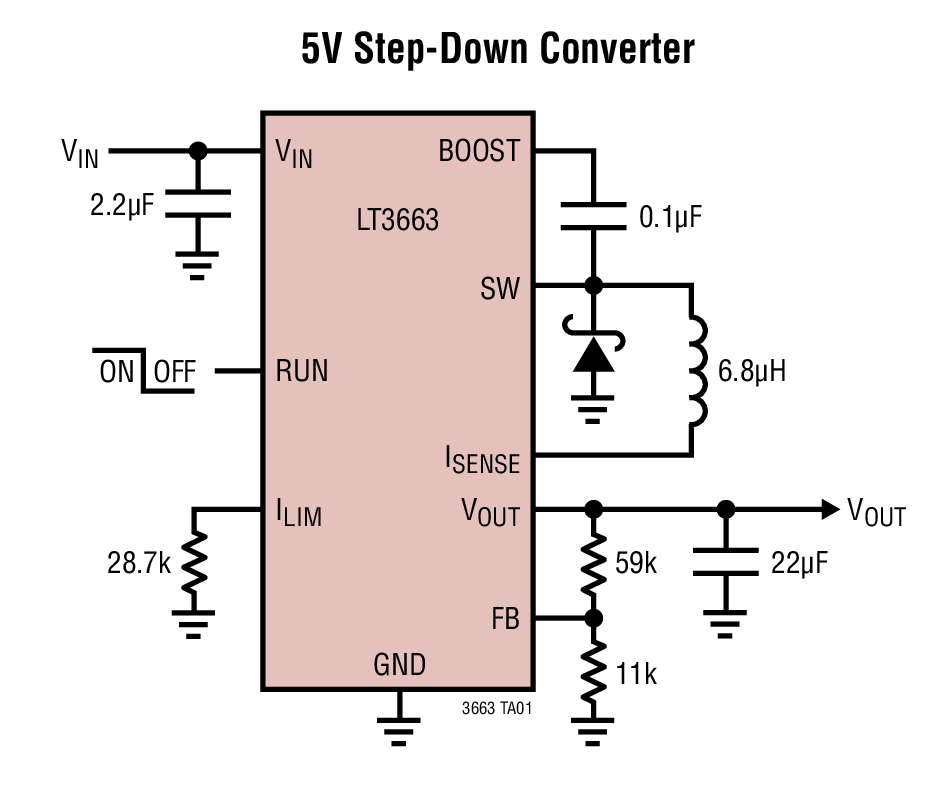

LT®3663 是一款电流模式降压型开关稳压器,具有可编程输出电流限值。电流限制功能用于准确地控制系统功耗并缩减电源通路元件的尺寸。

7.5V 至 36V (60V 瞬态电压) 的宽工作输入电压范围使得 LT3663 适合于多种输入电源,包括未调整的 12V 墙上适配器、24V 工业电源和汽车电源。

LT3663 包括一种低电流停机模式、输入过压和欠压闭锁、以及热停机功能。内部补偿电路和升压二极管较大限度地减少了外部元件的数目。可提供 3.3V 和 5V 固定输出电压版本。

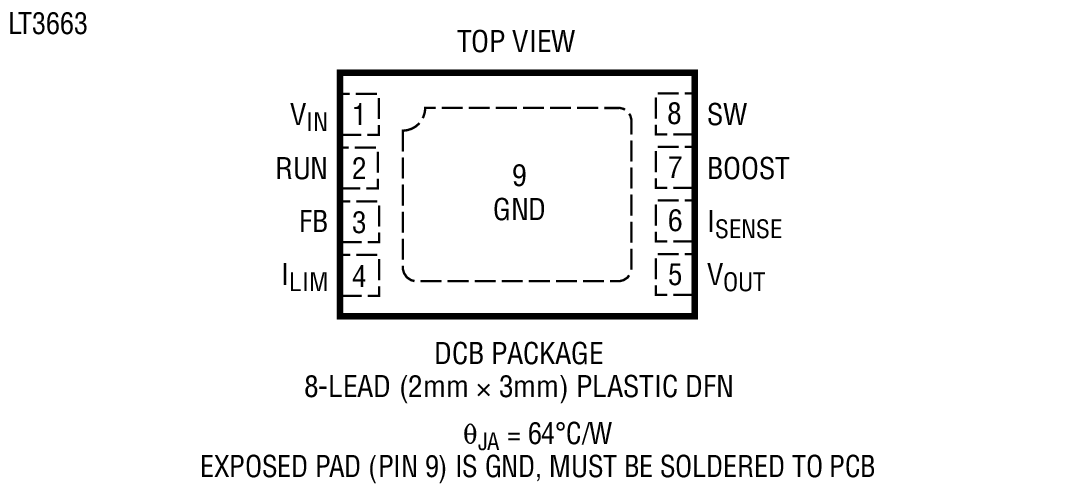

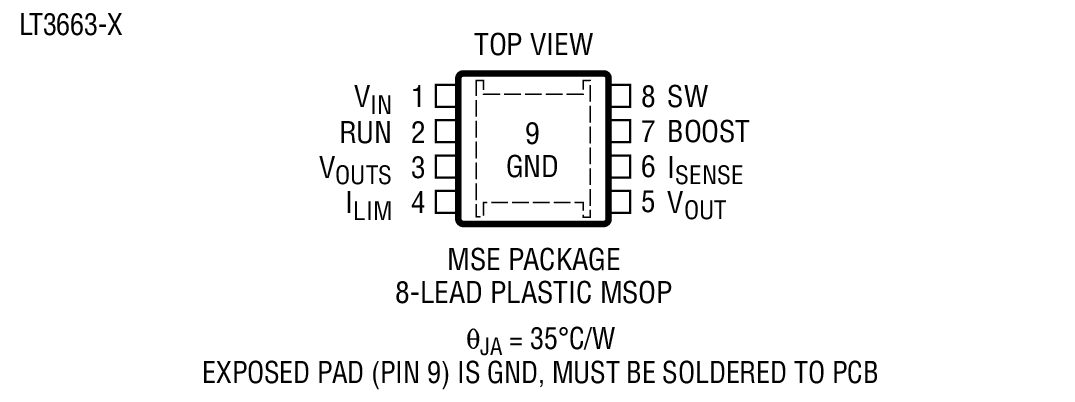

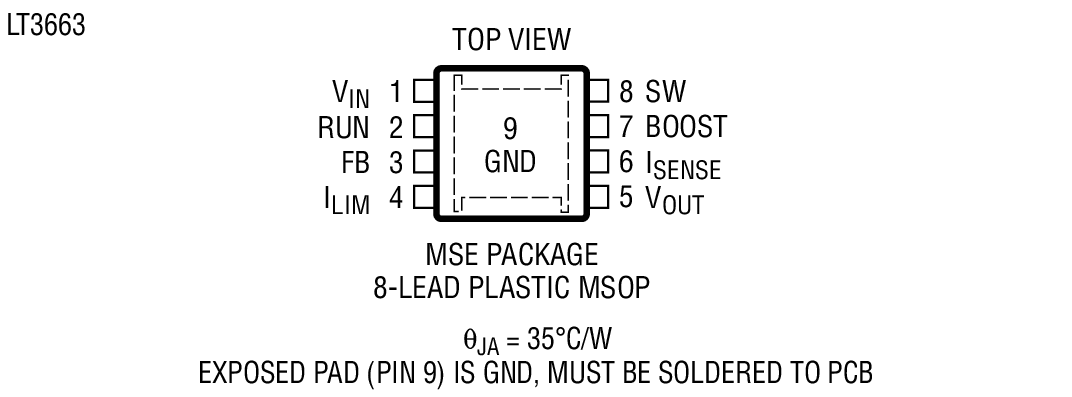

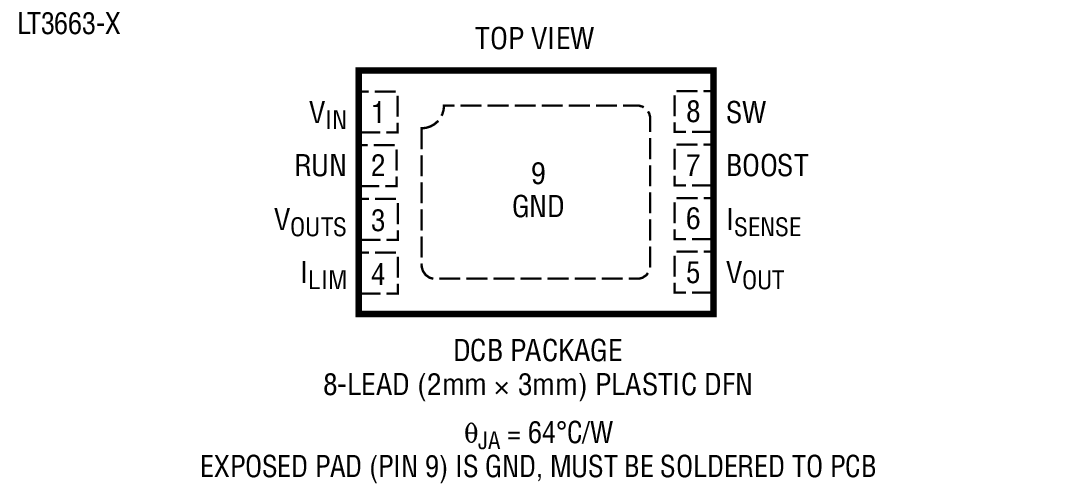

LT3663 采用具有裸露衬垫的 8 引脚 (2mm x 3mm) DFN 和 MSOP 封装以实现低热阻。




应用

  • 分布式电源调节
  • 汽车电池调节
  • 工业电源
  • 墙上变压器调节

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3663EDCB#TRMPBF
  • HTML
  • HTML
LT3663EDCB#TRPBF
  • HTML
  • HTML
LT3663EDCB-3.3#TRMPBF
  • HTML
  • HTML
LT3663EDCB-3.3#TRPBF
  • HTML
  • HTML
LT3663EDCB-5#TRMPBF
  • HTML
  • HTML
LT3663EDCB-5#TRPBF
  • HTML
  • HTML
LT3663EMS8E#PBF
  • HTML
  • HTML
LT3663EMS8E#TRPBF
  • HTML
  • HTML
LT3663EMS8E-3.3#PBF
  • HTML
  • HTML
LT3663EMS8E-3.3#TRPBF
  • HTML
  • HTML
LT3663EMS8E-5#PBF
  • HTML
  • HTML
LT3663EMS8E-5#TRPBF
  • HTML
  • HTML
LT3663HMS8E#PBF
  • HTML
  • HTML
LT3663HMS8E#TRPBF
  • HTML
  • HTML
LT3663HMS8E-3.3#PBF
  • HTML
  • HTML
LT3663HMS8E-3.3#TRPBF
  • HTML
  • HTML
LT3663HMS8E-5#PBF
  • HTML
  • HTML
LT3663HMS8E-5#TRPBF
  • HTML
  • HTML
LT3663IDCB#TRMPBF
  • HTML
  • HTML
LT3663IDCB#TRPBF
  • HTML
  • HTML
LT3663IDCB-5#TRPBF
  • HTML
  • HTML
LT3663IMS8E#PBF
  • HTML
  • HTML
LT3663IMS8E#TRPBF
  • HTML
  • HTML
LT3663IMS8E-3.3#PBF
  • HTML
  • HTML
LT3663IMS8E-3.3#TRPBF
  • HTML
  • HTML
LT3663IMS8E-5#PBF
  • HTML
  • HTML
LT3663IMS8E-5#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3663EMS8E#PBF

量产

LT3663EMS8E#TRPBF

量产

LT3663EMS8E-3.3#PBF

量产

LT3663EMS8E-3.3#TRPBF

量产

LT3663EMS8E-5#PBF

量产

LT3663EMS8E-5#TRPBF

量产

LT3663HMS8E#PBF

量产

LT3663HMS8E#TRPBF

量产

LT3663HMS8E-3.3#PBF

量产

LT3663HMS8E-3.3#TRPBF

量产

LT3663HMS8E-5#PBF

量产

LT3663HMS8E-5#TRPBF

量产

LT3663IMS8E#PBF

量产

LT3663IMS8E#TRPBF

量产

LT3663IMS8E-3.3#PBF

量产

LT3663IMS8E-3.3#TRPBF

量产

LT3663IMS8E-5#PBF

量产

LT3663IMS8E-5#TRPBF

量产

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT3663EMS8E#PBF

量产

LT3663EMS8E#TRPBF

量产

LT3663EMS8E-3.3#PBF

量产

LT3663EMS8E-3.3#TRPBF

量产

LT3663EMS8E-5#PBF

量产

LT3663EMS8E-5#TRPBF

量产

LT3663HMS8E#PBF

量产

LT3663HMS8E#TRPBF

量产

LT3663HMS8E-3.3#PBF

量产

LT3663HMS8E-3.3#TRPBF

量产

LT3663HMS8E-5#PBF

量产

LT3663HMS8E-5#TRPBF

量产

LT3663IMS8E#PBF

量产

LT3663IMS8E#TRPBF

量产

LT3663IMS8E-3.3#PBF

量产

LT3663IMS8E-3.3#TRPBF

量产

LT3663IMS8E-5#PBF

量产

LT3663IMS8E-5#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3663EMS8E#PBF

量产

LT3663EMS8E#TRPBF

量产

LT3663EMS8E-3.3#PBF

量产

LT3663EMS8E-3.3#TRPBF

量产

LT3663EMS8E-5#PBF

量产

LT3663EMS8E-5#TRPBF

量产

LT3663HMS8E#PBF

量产

LT3663HMS8E#TRPBF

量产

LT3663HMS8E-3.3#PBF

量产

LT3663HMS8E-3.3#TRPBF

量产

LT3663HMS8E-5#PBF

量产

LT3663HMS8E-5#TRPBF

量产

LT3663IMS8E#PBF

量产

LT3663IMS8E#TRPBF

量产

LT3663IMS8E-3.3#PBF

量产

LT3663IMS8E-3.3#TRPBF

量产

LT3663IMS8E-5#PBF

量产

LT3663IMS8E-5#TRPBF

量产

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT3663EMS8E#PBF

量产

LT3663EMS8E#TRPBF

量产

LT3663EMS8E-3.3#PBF

量产

LT3663EMS8E-3.3#TRPBF

量产

LT3663EMS8E-5#PBF

量产

LT3663EMS8E-5#TRPBF

量产

LT3663HMS8E#PBF

量产

LT3663HMS8E#TRPBF

量产

LT3663HMS8E-3.3#PBF

量产

LT3663HMS8E-3.3#TRPBF

量产

LT3663HMS8E-5#PBF

量产

LT3663HMS8E-5#TRPBF

量产

LT3663IMS8E#PBF

量产

LT3663IMS8E#TRPBF

量产

LT3663IMS8E-3.3#PBF

量产

LT3663IMS8E-3.3#TRPBF

量产

LT3663IMS8E-5#PBF

量产

LT3663IMS8E-5#TRPBF

量产

软件和型号相关生态系统

评估套件 3

reference details image

DC1570A-A

LT3663EDCB-3.3 Demo Board | Adj Current Limit, 7.5V ≤ VIN ≤ 36/60V, Vout = 3.3V @ 0.6A to 1.2A

zoom

DC1570A-A

LT3663EDCB-3.3 Demo Board | Adj Current Limit, 7.5V ≤ VIN ≤ 36/60V, Vout = 3.3V @ 0.6A to 1.2A

LT3663EDCB-3.3 Demo Board | Adj Current Limit, 7.5V ≤ VIN ≤ 36/60V, Vout = 3.3V @ 0.6A to 1.2A

产品详情

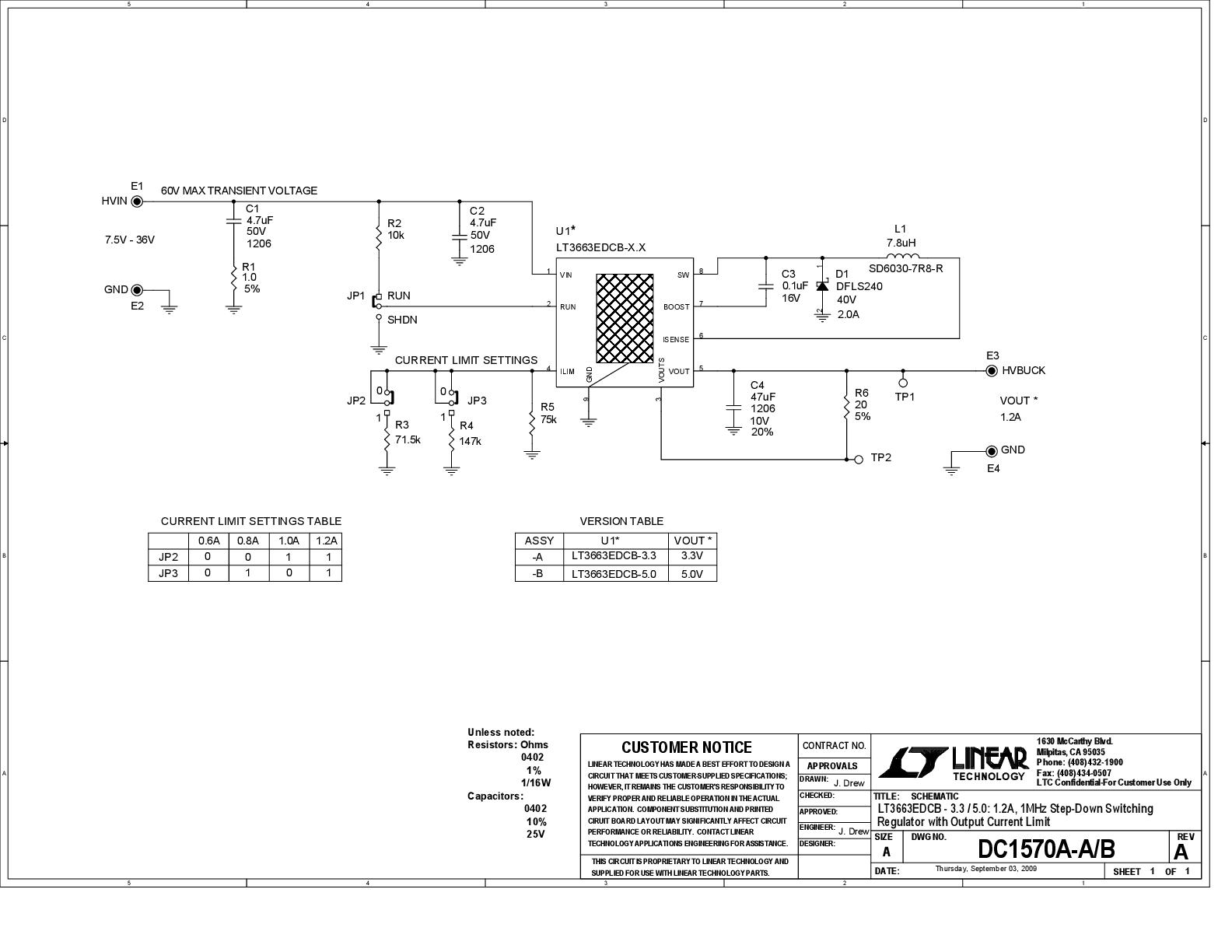

Demonstration Circuit 1570 is a 1.0MHz current mode step-down switching regulator with programmable output current limit. The current limit accurately controls the system power dissipation and reduces the size of the power path components. The demo board operates with a 7.5V to 36V (60 transients) input voltage range and provides a 3.3V output. The current limit can be set to 0.6A, 0.AV, 1A or 1.2A using jumpers J2 and J3.



reference details image

DC1570A-B

LT3663EDCB-5 Demo Board | Adj Current Limit, 7.5V ≤ VIN ≤ 36/60V, VOUT = 5V @ 0.6A to 1.2A

zoom

DC1570A-B

LT3663EDCB-5 Demo Board | Adj Current Limit, 7.5V ≤ VIN ≤ 36/60V, VOUT = 5V @ 0.6A to 1.2A

LT3663EDCB-5 Demo Board | Adj Current Limit, 7.5V ≤ VIN ≤ 36/60V, VOUT = 5V @ 0.6A to 1.2A

产品详情

Demonstration Circuit 1570 is a 1.0MHz current mode step-down switching regulator with programmable output current limit. The current limit accurately controls the system power dissipation and reduces the size of the power path components. The demo board operates with a 7.5V to 36V (60 transients) input voltage range and provides a 5V output. The current limit can be set to 0.6A, 0.8A, 1A or 1.2A using jumpers J2 and J3.





reference details image

DC1419A

LT3663EDCB Demo Board | Adjustable Current Limit, 7.5V ≤ VIN ≤ 36/60V, VOUT = 3.3V or 5V @ 0.6A to 1.2A

zoom

DC1419A

LT3663EDCB Demo Board | Adjustable Current Limit, 7.5V ≤ VIN ≤ 36/60V, VOUT = 3.3V or 5V @ 0.6A to 1.2A

LT3663EDCB Demo Board | Adjustable Current Limit, 7.5V ≤ VIN ≤ 36/60V, VOUT = 3.3V or 5V @ 0.6A to 1.2A

产品详情

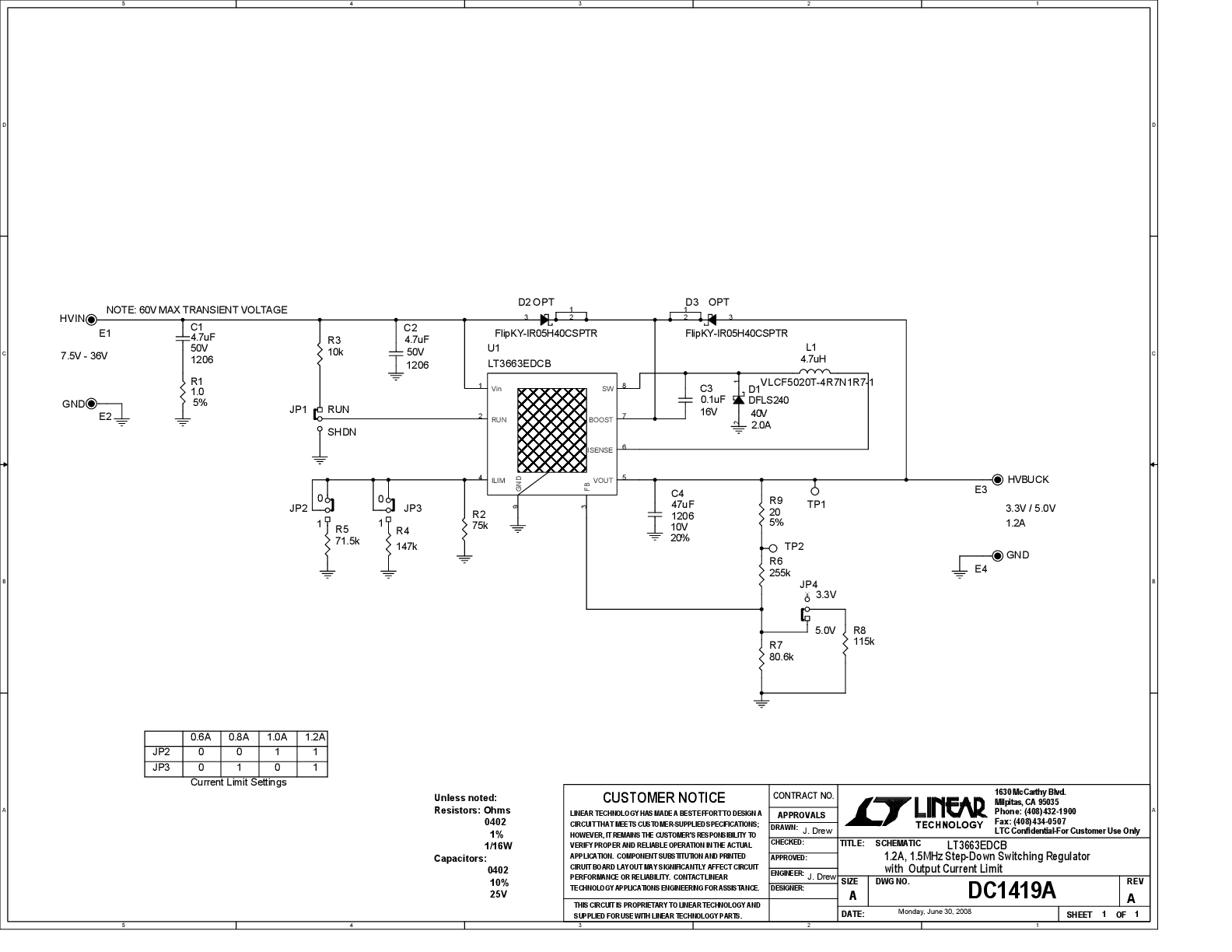

Demonstration Circuit 1419 is a 1.5MHz current mode step-down switching regulator with programmable output current limit featuring the LT3663. The current limit accurately controls the system power dissipation and reduces the size of the power path components. The demo board operates with a 7.5V to 36V (60 transients) input voltage range. The output can be set to 3.3V or 5V using jumper J4, and the current limit can be set to 0.6V, 0.8V, 1V or 1.2V using jumpers J2 and J3.
