LT3511

单片式、高电压、隔离型反激式转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 4.5V 至 100V 输入电压范围
  • 内部 240mA、150V 电源开关
  • 边界模式运作
  • 无需借助变压器第三绕组或光隔离器来实现稳压

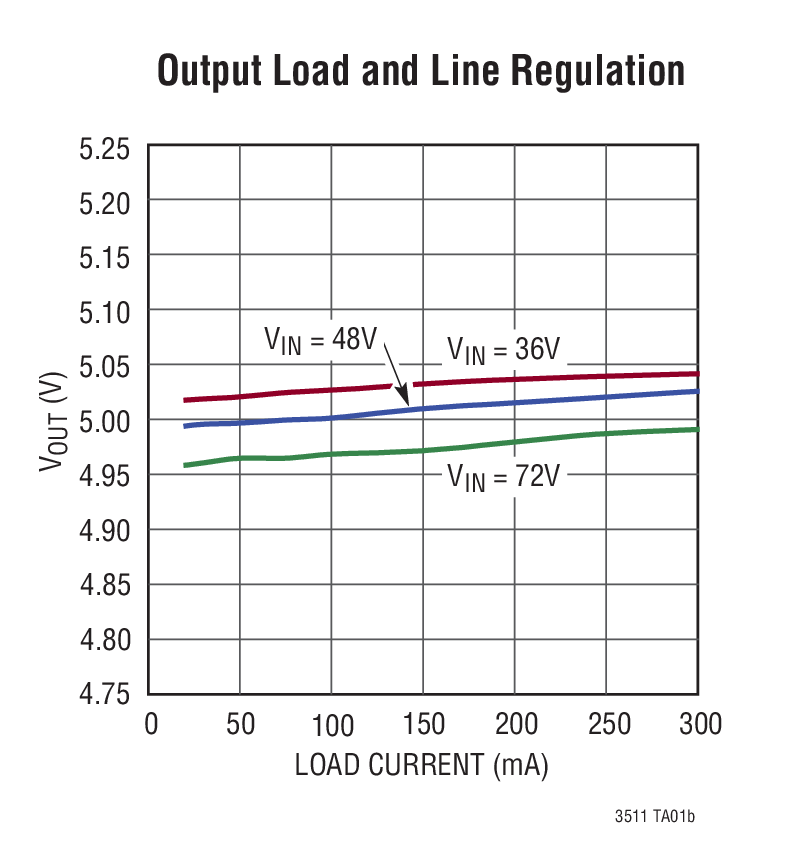

  • 改善的主端绕组反馈负载调节
  • VOUT 利用两个外部电阻器来设定
  • 用于内部偏压电源和电源开关驱动器的 BIAS 引脚
  • 无需采用外部启动电阻器

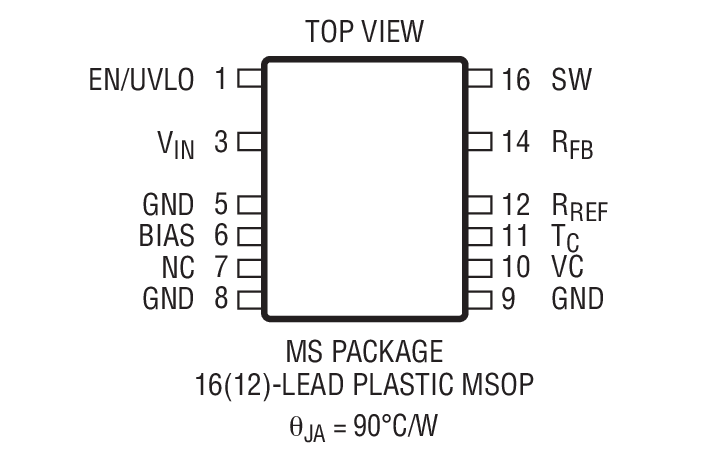

  • 16 引脚 MSOP 封装



更多细节
show more Icon

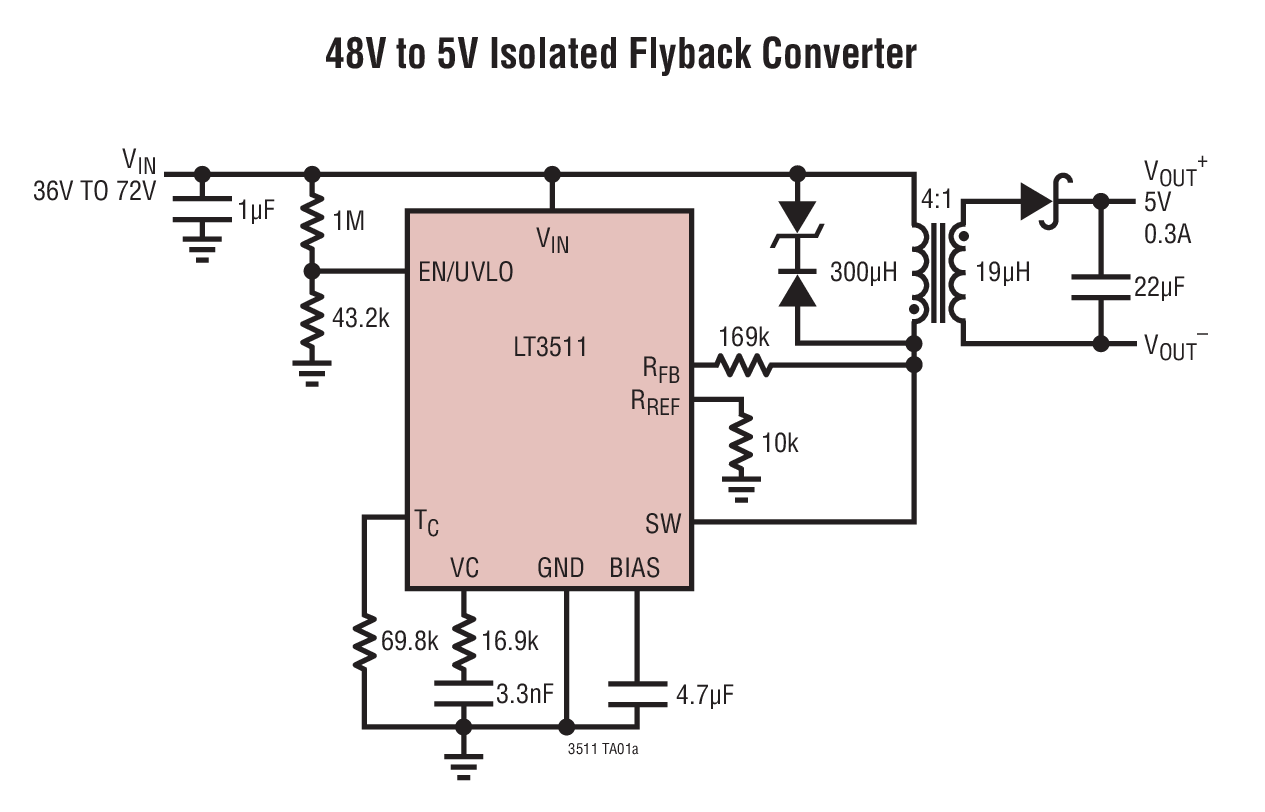

LT®3511 是一款高电压、单片式开关稳压器,专为隔离型反激式拓扑结构而特别设计。无需借助第三个绕组或光隔离器来实现稳压,因为该器件可以直接从主端反激波形来检测输出电压。LT3511 将一个 240mA、150V 电源开关、高压电路和控制电路集成到一个去掉了 4 个引脚的高电压 16 引脚 MSOP 封装之中。

LT3511 可在 4.5V 至 100V 的输入电压范围内工作,并输送高达 2.5W 的隔离输出功率。输出电压能够很容易地利用两个外部电阻器和变压器匝数比来设定。许多应用可以采用现成有售的变压器。高集成度以及边界模式操作的运用为传统上难以解决的隔离式供电问题提供了一款简洁和严密调节的应用解决方案。


Applications

  • 隔离型电信电源
  • 隔离型辅助 / 内务处理电源
  • 隔离型工业、汽车和医疗电源
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3511EMS#PBF
  • HTML
  • HTML
LT3511EMS#TRPBF
  • HTML
  • HTML
LT3511HMS#PBF
  • HTML
  • HTML
LT3511HMS#TRPBF
  • HTML
  • HTML
LT3511IMS#PBF
  • HTML
  • HTML
LT3511IMS#TRPBF
  • HTML
  • HTML
LT3511MPMS#PBF
  • HTML
  • HTML
LT3511MPMS#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3511EMS#PBF

量产

LT3511EMS#TRPBF

量产

LT3511HMS#PBF

量产

LT3511HMS#TRPBF

量产

LT3511IMS#PBF

量产

LT3511IMS#TRPBF

量产

LT3511MPMS#PBF

量产

LT3511MPMS#TRPBF

量产

4月 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3511EMS#PBF

量产

LT3511EMS#TRPBF

量产

LT3511IMS#PBF

量产

LT3511IMS#TRPBF

量产

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3511EMS#PBF

量产

LT3511EMS#TRPBF

量产

LT3511HMS#PBF

量产

LT3511HMS#TRPBF

量产

LT3511IMS#PBF

量产

LT3511IMS#TRPBF

量产

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3511MPMS#PBF

量产

LT3511MPMS#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3511EMS#PBF

量产

LT3511EMS#TRPBF

量产

LT3511HMS#PBF

量产

LT3511HMS#TRPBF

量产

LT3511IMS#PBF

量产

LT3511IMS#TRPBF

量产

LT3511MPMS#PBF

量产

LT3511MPMS#TRPBF

量产

4月 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3511EMS#PBF

量产

LT3511EMS#TRPBF

量产

LT3511IMS#PBF

量产

LT3511IMS#TRPBF

量产

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3511EMS#PBF

量产

LT3511EMS#TRPBF

量产

LT3511HMS#PBF

量产

LT3511HMS#TRPBF

量产

LT3511IMS#PBF

量产

LT3511IMS#TRPBF

量产

2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3511MPMS#PBF

量产

LT3511MPMS#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1517A

LT3511EMS演示板 | 36V至 75VIN,VOUT = 5V (300mA)

zoom

DC1517A

LT3511EMS演示板 | 36V至 75VIN,VOUT = 5V (300mA)

LT3511EMS演示板 | 36V至 75VIN,VOUT = 5V (300mA)

产品详情

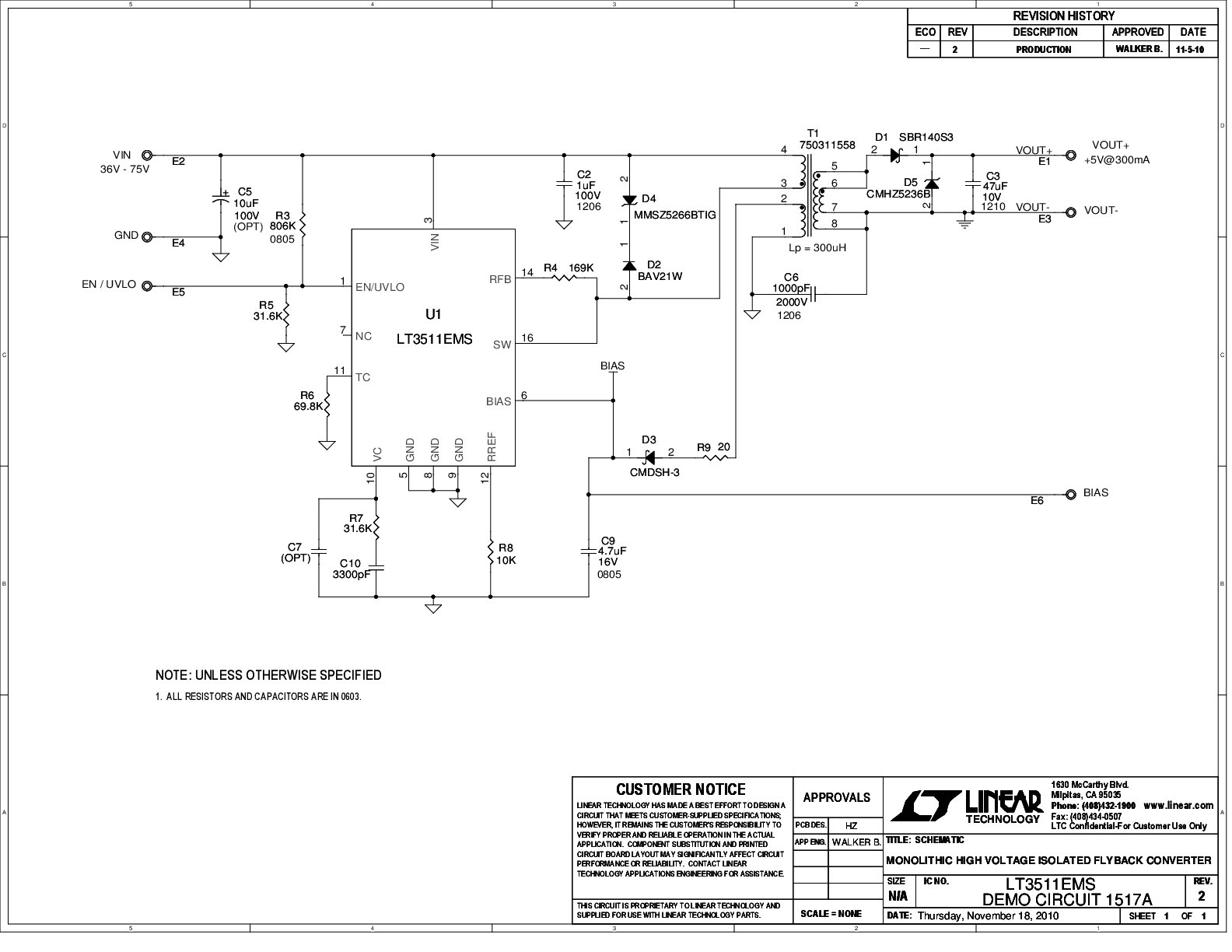

演示电路1517A是一款单芯片高电压隔离反激式转换器,内置LT3511。该演示电路可通过36V至75V输入电压提供5V隔离输出。最大输出电流高达300mA。由于可从变压器原边绕组直接检测输出电压,该电路无需光隔离器。晶体管第三绕组用于对LT3511进行偏置以实现高效率。
