概览
优势和特点
- 宽输入范围：3.3V 至 60V

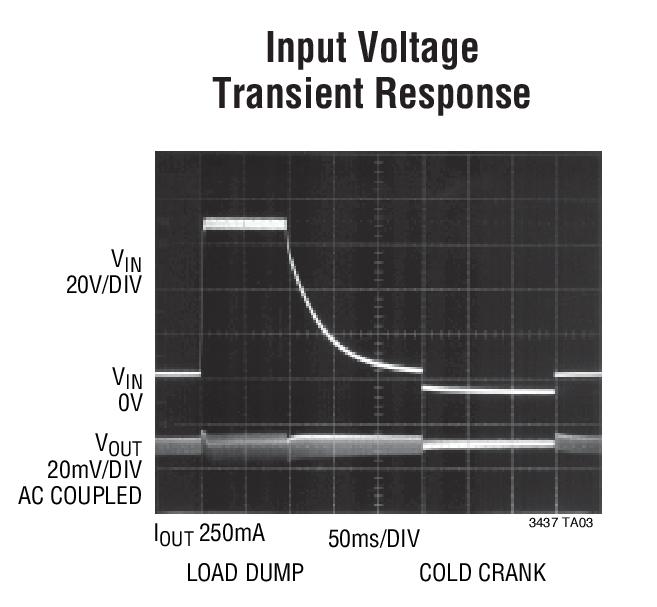

- 至 80V 的负载突降 (输入瞬变) 保护
- 500mA 峰值开关电流
- 突发模式 (Burst Mode®) 操作：100µA 静态电流**
- 低停机电流：IQ < 1µA
- 突发模式操作失效
- 200kHz 开关频率
- 饱和开关设计：0.8Ω接通电阻
- 峰值开关电流在整个占空比范围内得到保持*
- 1.25V 反馈基准电压
- 可容易地实现同步
- 软起动功能
- 小外形 10 引脚耐热增强型 DFN 封装
产品详情

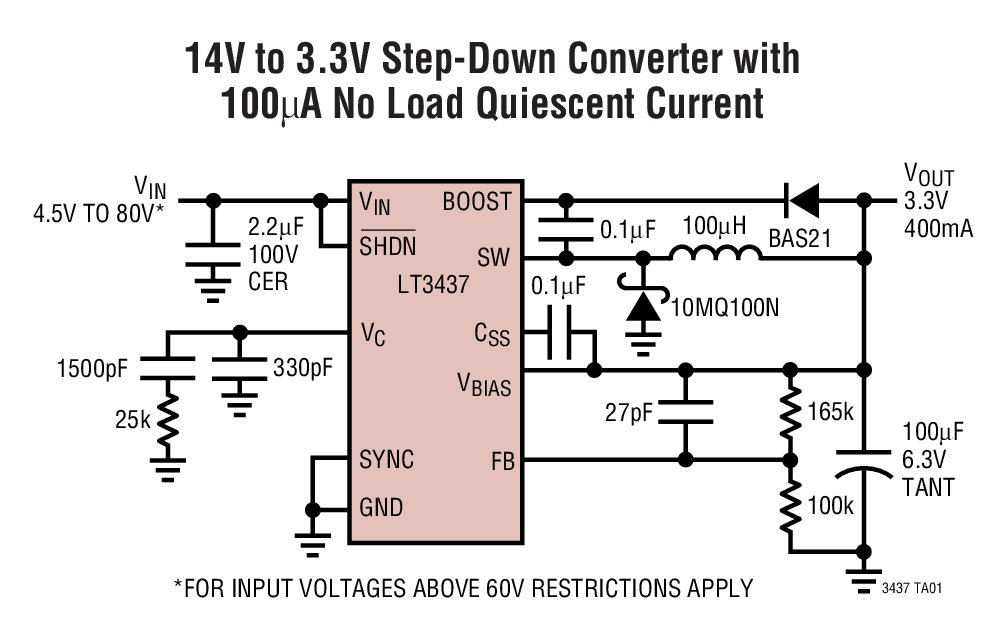

LT®3437 是一款可接受高达 80V 输入电压的 200kHz单片式降压型开关稳压器。一个高效 500mA、0.8Ω开关与所有必需的振荡器、控制和逻辑电路均被集成在了芯片之上。该器件采用了电流模式架构，旨在实现快速瞬态响应和上佳的环路稳定性。
由于运用了创新设计技术和一种新型高电压工艺，因而在一个很宽的输入范围内实现了高效率。通过在低电流条件下采用突发模式操作、利用输出来对内部电路进行偏置、并使用一个电源升压电容器来使功率开关完全饱和，可令效率在一个宽输出电流范围内得以保持。SYNC 引脚上的一个逻辑高电平信号可使突发模式操作失效，这将导致轻负载条件下的纹波有所减小，但同时也牺牲了轻载效率。其专利电路可在整个占空比范围内维持峰值开关电流。* 停机模式将输入电源电流减小至 1µA 以下。通过采用逻辑电平输入来驱动 SYNC 引脚能够实现外部同步。布设在 CSS 引脚和输出端之间的一个电容器可提供一个受控的输出电压斜坡 (软起动)。

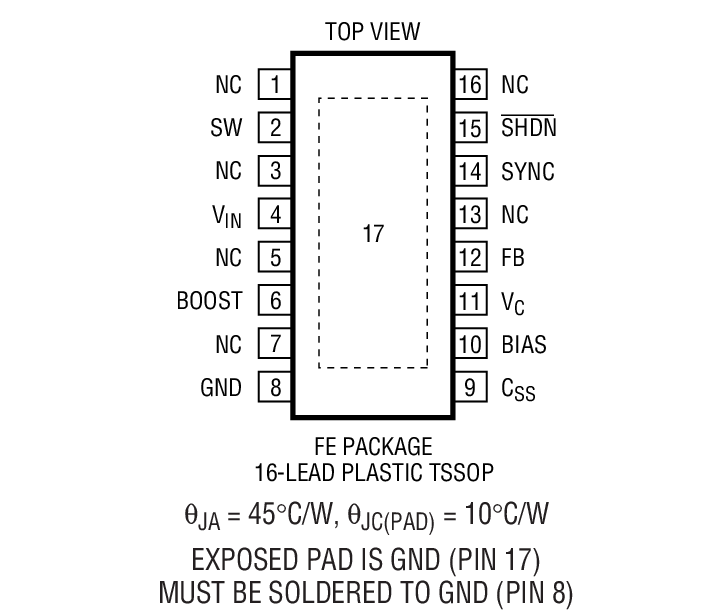

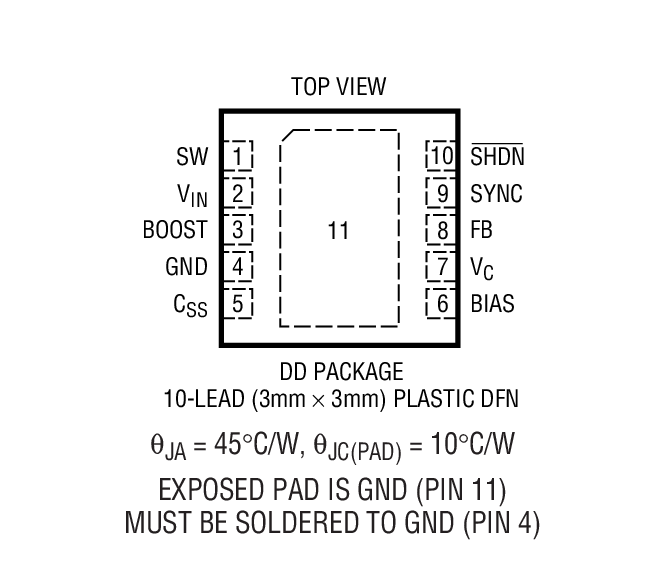

LT3437 采用扁平 (高度仅 0.75mm) 3mm×3mm 10 引脚 DFN 封装或 16 引脚 TSSOP 封装，这两种封装均具有裸露衬垫引线框架，以实现低热阻。
应用
- 高电压功率转换
- 14V 和 42V 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电型系统
- 受电以太网
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R468 Reliability Data3/23/2018
-

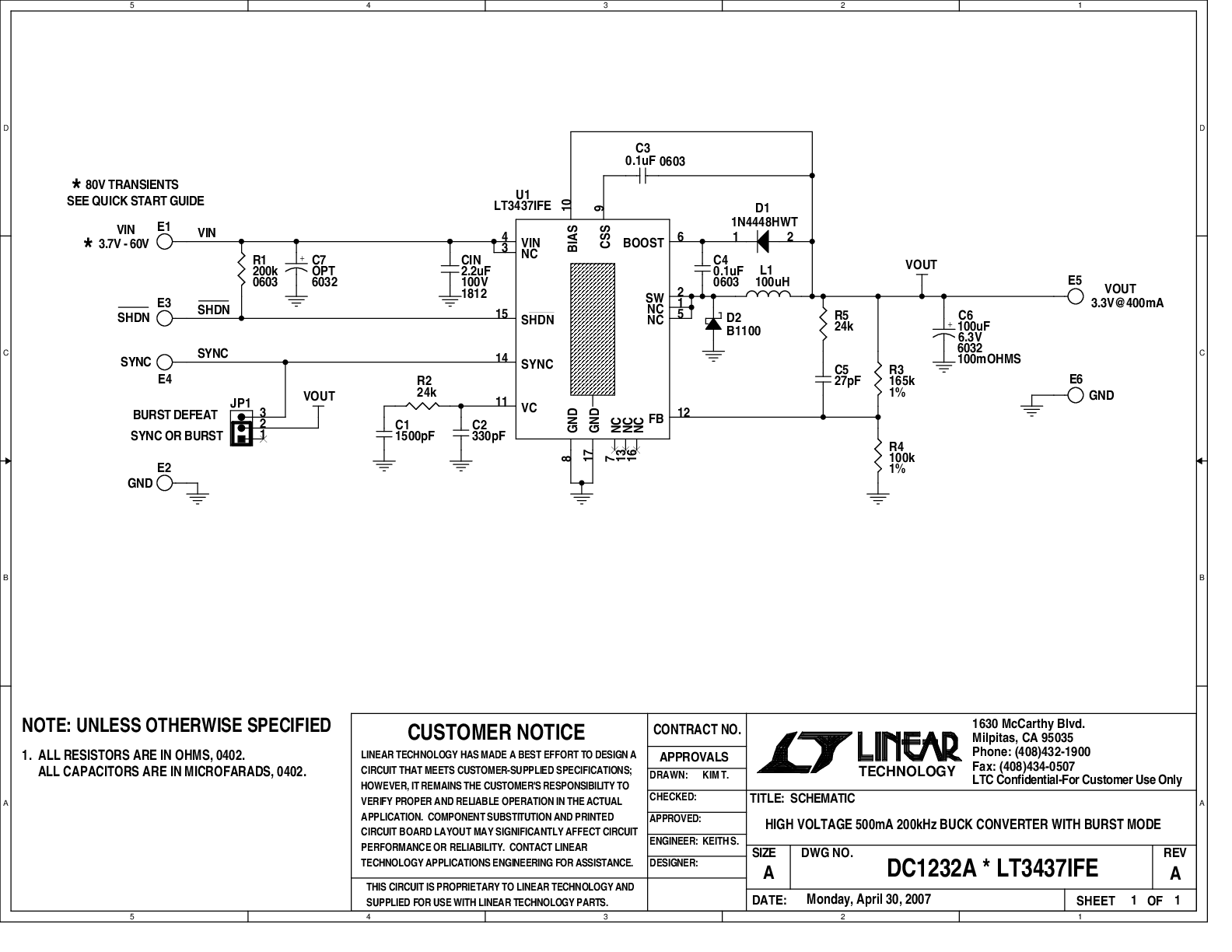

DC1232A - Demo Manual9/24/2009
-
DN378 - 单片式降压型稳压器可经受苛刻的汽车环境并仅消耗 100uA 的静态电流11/14/2005
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3437
配套产品推荐
LT3437 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3437EDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3437EDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3437EFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3437EFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3437HFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3437HFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3437IDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3437IDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3437IFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3437IFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| Wafer Fabrication Data | R468 Reliability Data |
