特性
- 低纹波Burst工作模式(Burst Mode®)
- 2.5μA IQ(12VIN至3.3VOUT)
- 输出纹波< 5mVP-P
- 宽输入电压范围:工作电压范围:4.2V至62V
- 可调开关频率:200kHz至2.2MHz
- 集成升压和续流二极管
- 输出电流:350mA
- 固定输出电压:3.3V、5V
- 2μA IQ(12VIN时)
- 准确的可编程欠压保护
- FMEA容错(MSOP封装)
- 如果相邻引脚短路或当引脚浮空时,
- 输出电压保持在或低于稳压
- 低关断电流:IQ = 0.7μA
- 内部检测会限制续流二极管电流
- 电源良好指示
- 小型、散热增强型16引脚MSOP和(3mm × 3mm) DFN封装
- 通过AEC-Q100汽车应用认证
LT3990 是一款可调频率、单片式、降压型开关稳压器,可以接受一个高达 62V 的宽输入电压范围,并且仅消耗 2.5μA 静态电流。芯片上内置了一个高效率开关以及箝位二极管、升压二极管和必需的振荡器、控制器及逻辑电路。低纹波突发模式操作在低输出电流条件下保持了高效率,并在典型应用中将输出纹波抑制在 5mV 以下。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。一个箝位二极管电流限值提供了针对短路输出和过压情况的保护作用。该器件提供了准确的可编程欠压闭锁功能,产生了一个 0.7μA 的低停机电流。当 VOUT 达到编程输出电压的 90% 时,电源良好标记电路将发出指示信号。LT3990 采用小外形 16 引脚 MSOP 封装和 3mm x 3mm DFN 封装。
应用
- 汽车电池调节
- 便携式产品的电源
- 工业电源
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3990
文档
筛查
1 应用
数据手册
2
用户手册
1
98.00K
可靠性数据
1
20.92 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
- LT3990EDD#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990EDD#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990EMSE#PBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990EMSE#TRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990EMSE-3.3#PBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990EMSE-3.3#TRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990EMSE-5#PBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990EMSE-5#TRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990EMSE-5#WPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990EMSE-5#WTRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990HMSE#PBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990HMSE#TRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990HMSE-3.3#PBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990HMSE-3.3#TRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990HMSE-5#PBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990HMSE-5#TRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990HMSE-5#WPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990HMSE-5#WTRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990IDD#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990IDD#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990IMSE#PBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990IMSE#TRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990IMSE-3.3#PBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990IMSE-3.3#TRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990IMSE-5#PBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990IMSE-5#TRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990IMSE-5#WPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3990IMSE-5#WTRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3990EMSE#PBF
量产
LT3990EMSE#TRPBF
量产
LT3990EMSE-3.3#PBF
量产
LT3990EMSE-3.3#TRPBF
量产
LT3990EMSE-5#PBF
量产
LT3990EMSE-5#TRPBF
量产
LT3990HMSE-3.3#PBF
量产
LT3990HMSE-3.3#TRPBF
量产
LT3990HMSE-5#PBF
量产
LT3990HMSE-5#TRPBF
量产
LT3990IMSE-3.3#PBF
量产
LT3990IMSE-3.3#TRPBF
量产
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3990EMSE#PBF
量产
LT3990EMSE#TRPBF
量产
LT3990EMSE-3.3#PBF
量产
LT3990EMSE-3.3#TRPBF
量产
LT3990EMSE-5#PBF
量产
LT3990EMSE-5#TRPBF
量产
LT3990EMSE-5#WPBF
LT3990EMSE-5#WTRPBF
LT3990HMSE#PBF
量产
LT3990HMSE#TRPBF
量产
LT3990HMSE-3.3#PBF
量产
LT3990HMSE-3.3#TRPBF
量产
LT3990HMSE-5#PBF
量产
LT3990HMSE-5#TRPBF
量产
LT3990HMSE-5#WPBF
LT3990HMSE-5#WTRPBF
LT3990IMSE#PBF
量产
LT3990IMSE#TRPBF
量产
LT3990IMSE-3.3#PBF
量产
LT3990IMSE-3.3#TRPBF
量产
LT3990IMSE-5#PBF
量产
LT3990IMSE-5#TRPBF
量产
LT3990IMSE-5#WPBF
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3990HMSE#PBF
量产
LT3990HMSE#TRPBF
量产
LT3990IMSE#PBF
量产
LT3990IMSE#TRPBF
量产
LT3990IMSE-5#PBF
量产
LT3990IMSE-5#TRPBF
量产
4月 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3990HMSE#PBF
量产
LT3990HMSE#TRPBF
量产
LT3990IMSE#PBF
量产
LT3990IMSE#TRPBF
量产
6月 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3990HMSE-5#WPBF
LT3990HMSE-5#WTRPBF
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3990EMSE#PBF
量产
LT3990EMSE#TRPBF
量产
LT3990EMSE-3.3#PBF
量产
LT3990EMSE-3.3#TRPBF
量产
LT3990EMSE-5#PBF
量产
LT3990EMSE-5#TRPBF
量产
LT3990HMSE-3.3#PBF
量产
LT3990HMSE-3.3#TRPBF
量产
LT3990HMSE-5#PBF
量产
LT3990HMSE-5#TRPBF
量产
LT3990IMSE-3.3#PBF
量产
LT3990IMSE-3.3#TRPBF
量产
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3990EMSE#PBF
量产
LT3990EMSE#TRPBF
量产
LT3990EMSE-3.3#PBF
量产
LT3990EMSE-3.3#TRPBF
量产
LT3990EMSE-5#PBF
量产
LT3990EMSE-5#TRPBF
量产
LT3990EMSE-5#WPBF
LT3990EMSE-5#WTRPBF
LT3990HMSE#PBF
量产
LT3990HMSE#TRPBF
量产
LT3990HMSE-3.3#PBF
量产
LT3990HMSE-3.3#TRPBF
量产
LT3990HMSE-5#PBF
量产
LT3990HMSE-5#TRPBF
量产
LT3990HMSE-5#WPBF
LT3990HMSE-5#WTRPBF
LT3990IMSE#PBF
量产
LT3990IMSE#TRPBF
量产
LT3990IMSE-3.3#PBF
量产
LT3990IMSE-3.3#TRPBF
量产
LT3990IMSE-5#PBF
量产
LT3990IMSE-5#TRPBF
量产
LT3990IMSE-5#WPBF
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3990HMSE#PBF
量产
LT3990HMSE#TRPBF
量产
LT3990IMSE#PBF
量产
LT3990IMSE#TRPBF
量产
LT3990IMSE-5#PBF
量产
LT3990IMSE-5#TRPBF
量产
4月 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3990HMSE#PBF
量产
LT3990HMSE#TRPBF
量产
LT3990IMSE#PBF
量产
LT3990IMSE#TRPBF
量产
6月 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3990HMSE-5#WPBF
LT3990HMSE-5#WTRPBF
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
PowerPath、理想二极管和负载开关1 |
||||
推荐新设计使用 |
具反向输入保护功能的理想二极管控制器 |
|||
按钮控制器1 |
||||
推荐新设计使用 |
具自动接通功能的按钮接通 / 关断控制器 |
|||
浪涌抑制器、过压和过流保护1 |
||||
推荐新设计使用 |
欠压、过压和电源反向保护控制器 |
|||
双电源监控器1 |
||||
推荐新设计使用 |
36V、纳安级电流、两输入电压监视器 |
评估套件 1

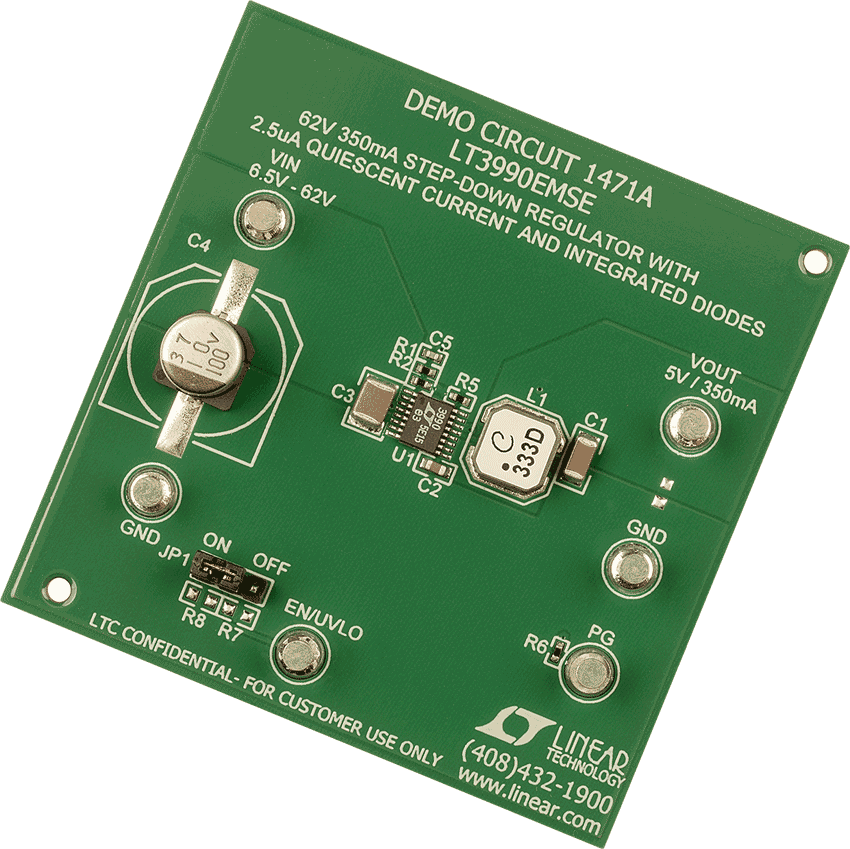

DC1471A
LT3990EMSE演示板 | 6.5V ≤ VIN ≤ 60V,VOUT = 5V (350mA),集成二极管
产品详情

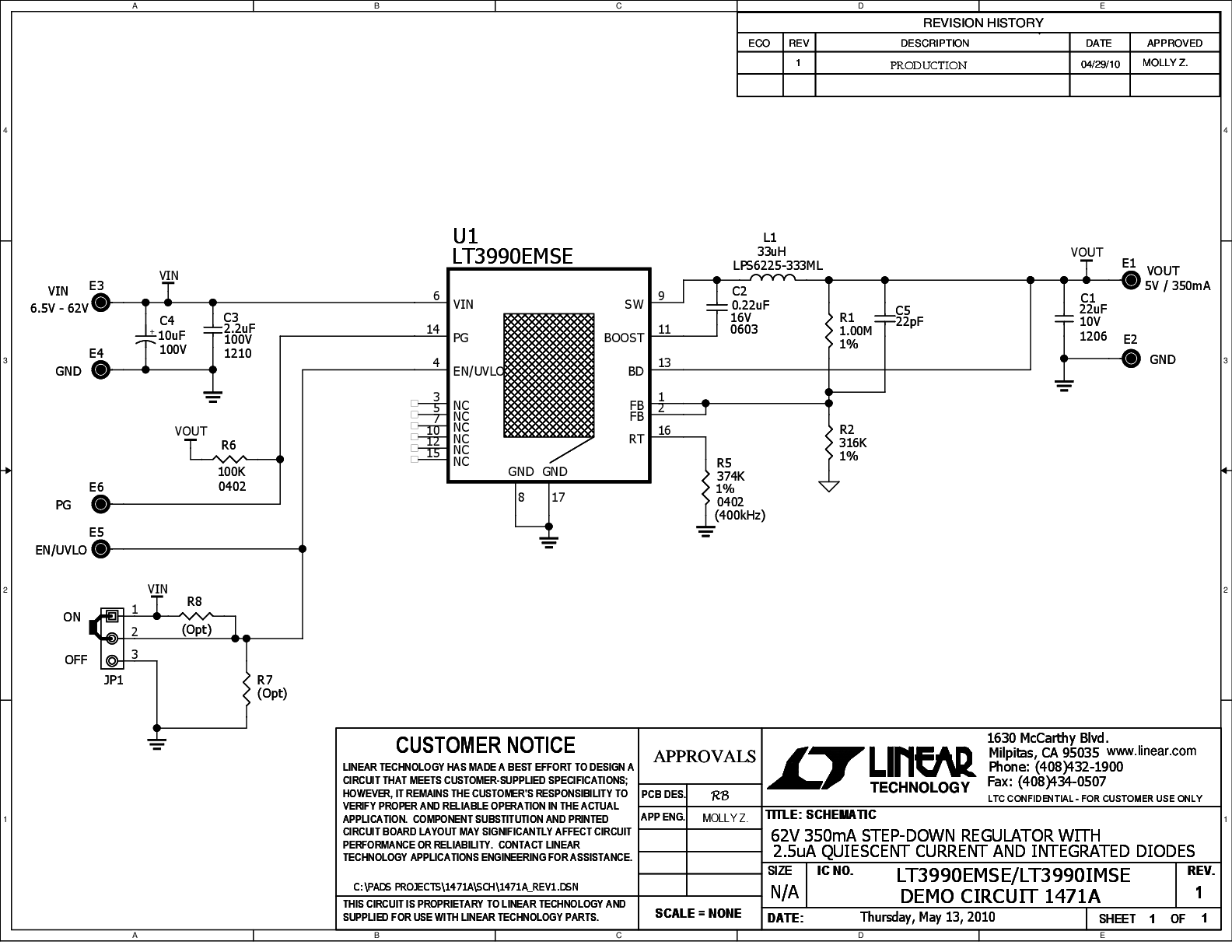

演示电路1471是一款单芯片降压型DC/DC开关转换器,内置LT3990。开关频率最高可调至2.2MHz。该演示电路设计提供5V、350mA输出和6.5V至62V的输入。LT3990的宽输入范围支持各种输入源,包括汽车电池和24V工业电源。在典型应用中,低纹波Burst模式可在小负载时提高效率,同时保持低至5mV的输出纹波。该器件在EN引脚为低电平时关断,在该引脚为高电平时有效。当VIN高于4.2V时,EN引脚的阈值精确至1V。在VIN和EN之间添加一个电阻分压器,使得LT3990仅在VIN高于所需电压时调节输出。集成续流二极管和升压二极管,缩减了组件数量和解决方案尺寸。该电路的静态电流仅为2.5μA。
