LT3430

高电压、3A、200kHz 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3430 - Step-Down (Buck) Regulators Download 2.07 KB LTspice LT3430 Demo Circuit - High Voltage, 3A, 200kHz Step-Down Regulator (12V to 5V @ 2A) Download 3.00KB
产品模型 8
特性
  • 宽输入范围：5.5V 至60V
  • 在所有占空比条件下均可提供 3A 峰值开关电流
  • 恒定的开关频率：
         200kHz (LT3430)
         100kHz (LT3430-1)
  • 0.1Ω 开关电阻
  • 电流模式
  • 有效电源电流：2.5mA
  • 停机电流：30μA
  • 1.2V 反馈基准电压
  • 可容易地实现同步
  • 逐周期电流限制

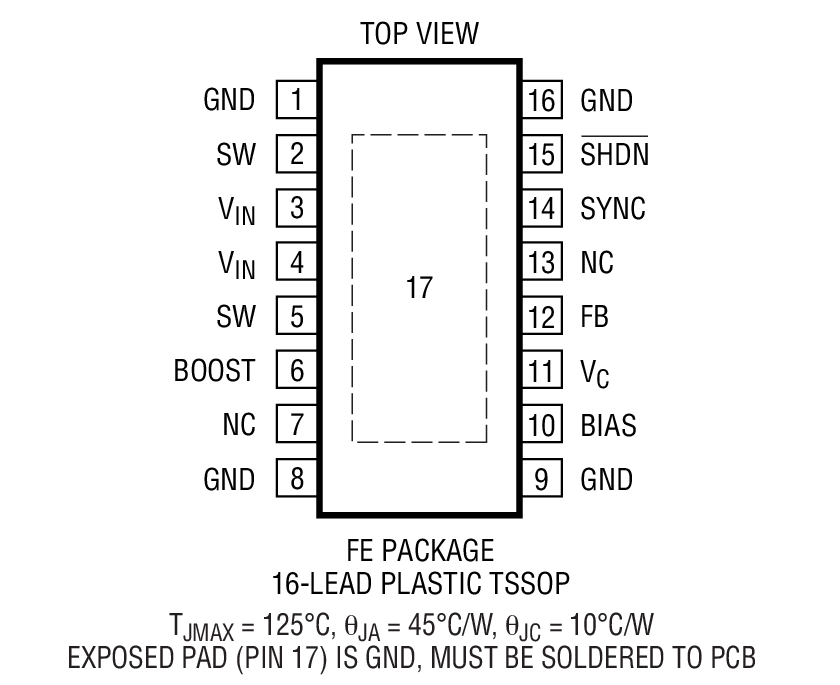

  • 小外形 16 引脚耐热性能增强型 TSSOP 封装

更多细节
show more Icon

LT®3430 / LT3430-1 是可接受高达 60V 输入电压的单片式降压型开关稳压器。一个高效率 3A、0.1Ω 开关与所有必需的振荡器、控制和逻辑电路一起内置于芯片之中。一种电流模式控制架构提供了快速瞬态响应和超卓的环路稳定性。

特殊的设计方法和一种新型高电压工艺在很宽的输入范围内实现了高效率。通过采用输出给电路施加偏置以及利用一个电源升压电容器以使电源开关饱和，在很宽的输出电流范围内保持了效率。专利电路在整个占空比范围内维持了峰值开关电流。一个停机引脚可把电源电流减小至 30μA，而一个 SYNC 引脚可采用 228kHz 至 700kHz (对于 LT3430) 或 125kHz 至 250kHz (对于 LT3430-1) 的逻辑电平输入从外部同步。

LT3430 / LT3430-1 采用耐热性能增强型 16 引脚 TSSOP 封装。


Applications
  • 工业和汽车电源
  • 便携式计算机
  • 电池充电器
  • 分布式电源系统

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3430 - Step-Down (Buck) Regulators Download 2.07 KB LTspice LT3430 Demo Circuit - High Voltage, 3A, 200kHz Step-Down Regulator (12V to 5V @ 2A) Download 3.00KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3430

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 设计笔记
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/27/2007
英文

LT3430: High Voltage, 3A, 200kHz Step-Down Switching Regulator Data Sheet

打开PDF文件

redirect
326.00K
download

下载 PDF

PDF Vector

PDF

更新 08/27/2006
日文

LT3430: 高電圧、3A、200kHz降圧スイッチング･レギュレータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

设计笔记

3

PDF Vector

PDF

更新 03/21/2014
英文
DN301 - 60V/3A Step-Down DC/DC Converter Maintains High Efficiency over a Wide Input Range redirect icon

83.00K

download

下载 PDF

PDF Vector

PDF

更新 02/25/2008
日文
DN301 広い入力範囲にわたって高効率を維持する60V 入力、3A の降圧DC/DC コンバータ redirect icon

72.00K

download

下载 PDF

PDF Vector

HTML

更新 06/01/2002
英文
Design Note 287: High Voltage Buck Regualtors provide High Current, Low Profile Power Solutions for FireWire Peripherals redirect icon

用户手册

2

PDF Vector

PDF

更新 09/24/2009
英文
DC471A - Demo Manual redirect icon

431.00K

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC1200A - Demo Manual redirect icon

760.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R468 Reliability Data redirect icon

32.78 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 1

LT3430: High Voltage, 3A, 200kHz Step-Down Switching Regulator Data Sheet

可靠性数据 1

R468 Reliability Data

用户手册 2

DC471A - Demo Manual
DC1200A - Demo Manual

设计笔记 2

DN301 - 60V/3A Step-Down DC/DC Converter Maintains High Efficiency over a Wide Input Range
Design Note 287: High Voltage Buck Regualtors provide High Current, Low Profile Power Solutions for FireWire Peripherals

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3430EFE#PBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3430EFE#TRPBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3430EFE-1#PBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3430EFE-1#TRPBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3430IFE#PBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3430IFE#TRPBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3430IFE-1#PBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3430IFE-1#TRPBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3430EFE#PBF

量产

LT3430EFE#TRPBF

量产

LT3430EFE-1#PBF

量产

LT3430EFE-1#TRPBF

量产

LT3430IFE#PBF

量产

LT3430IFE#TRPBF

量产

LT3430IFE-1#PBF

量产

LT3430IFE-1#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3430EFE#PBF

量产

LT3430EFE#TRPBF

量产

LT3430EFE-1#PBF

量产

LT3430EFE-1#TRPBF

量产

LT3430IFE#PBF

量产

LT3430IFE#TRPBF

量产

LT3430IFE-1#PBF

量产

LT3430IFE-1#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述

PowerPath、理想二极管和负载开关1
LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

硅振荡器1
LTC6909
popup image
Cart

量产

采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

浪涌抑制器、过压和过流保护1
LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

评估套件 2

reference details image

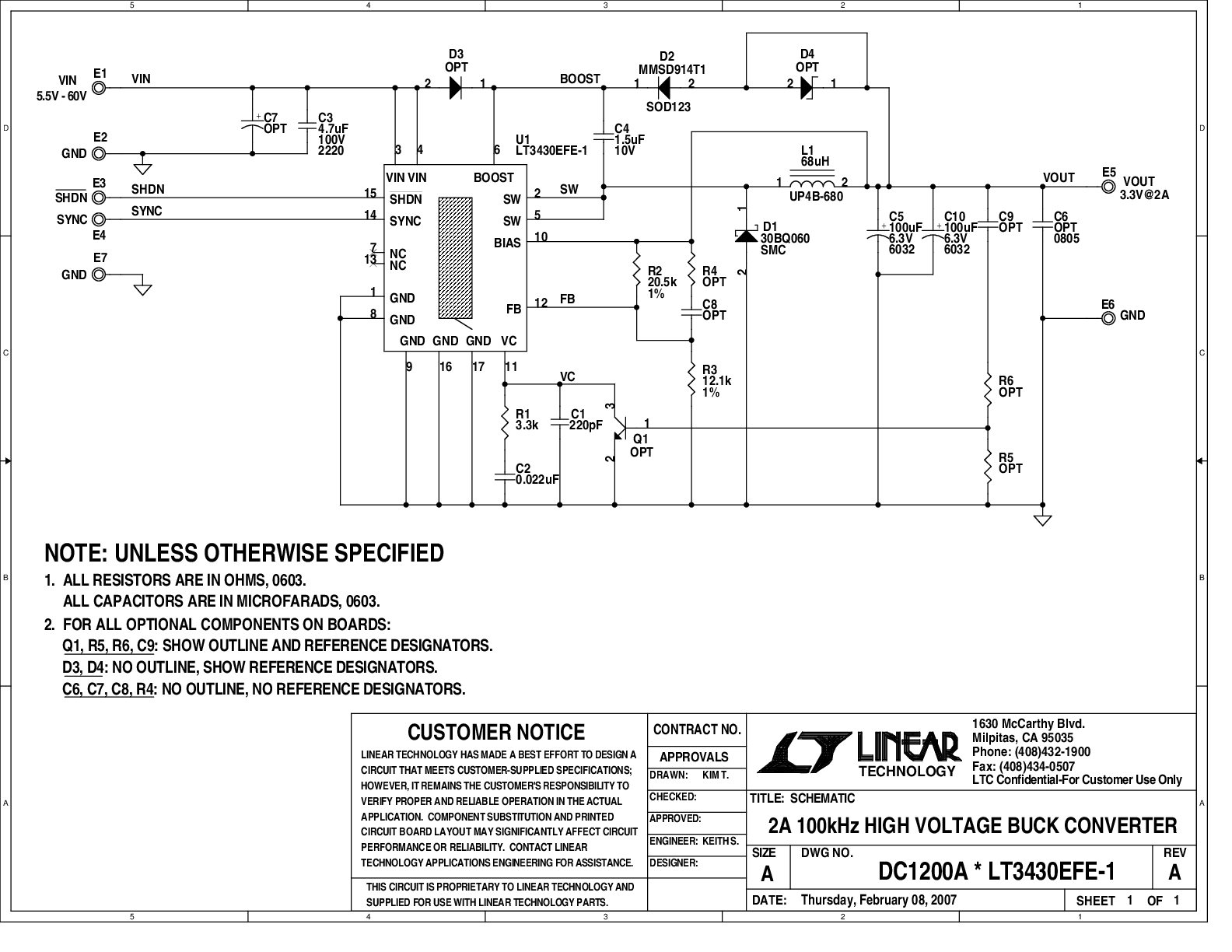

DC1200A

LT3430EFE-1演示板 | 5.5V ≤ VIN ≤ 60V，VOUT = 3.3V (2A)

reference details image

DC471A

LT3430EFE | 高电压降压转换器， VIN = 7.5V 至 60V， VOUT = 5V (2A)

zoom

DC471A

LT3430EFE | 高电压降压转换器， VIN = 7.5V 至 60V， VOUT = 5V (2A)

download icon

下载

 print icon

打印

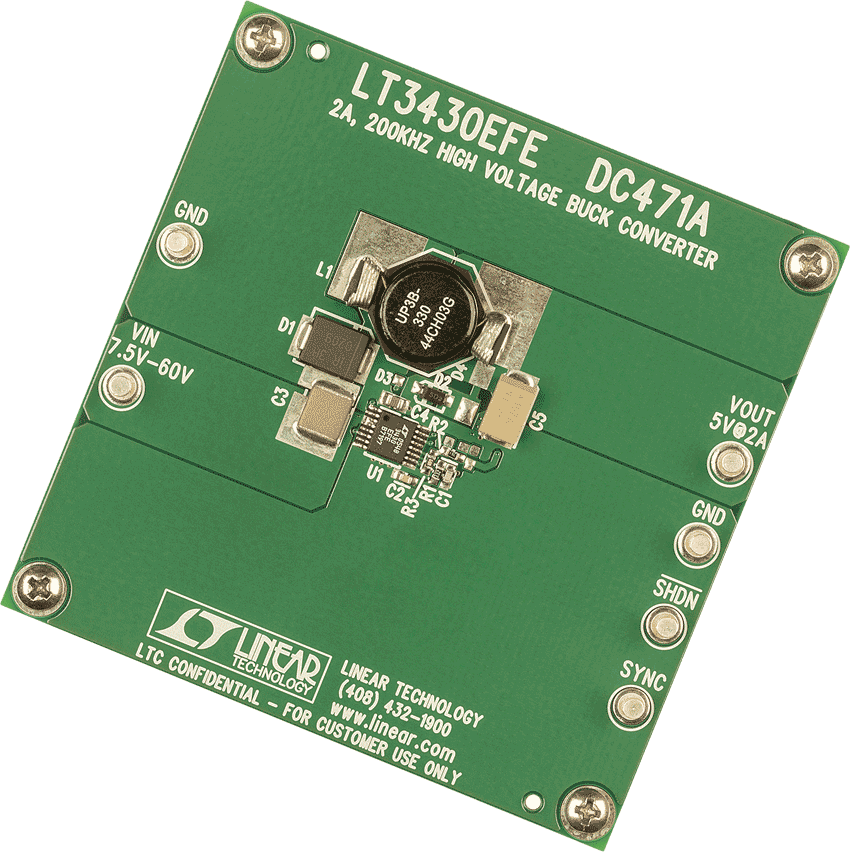

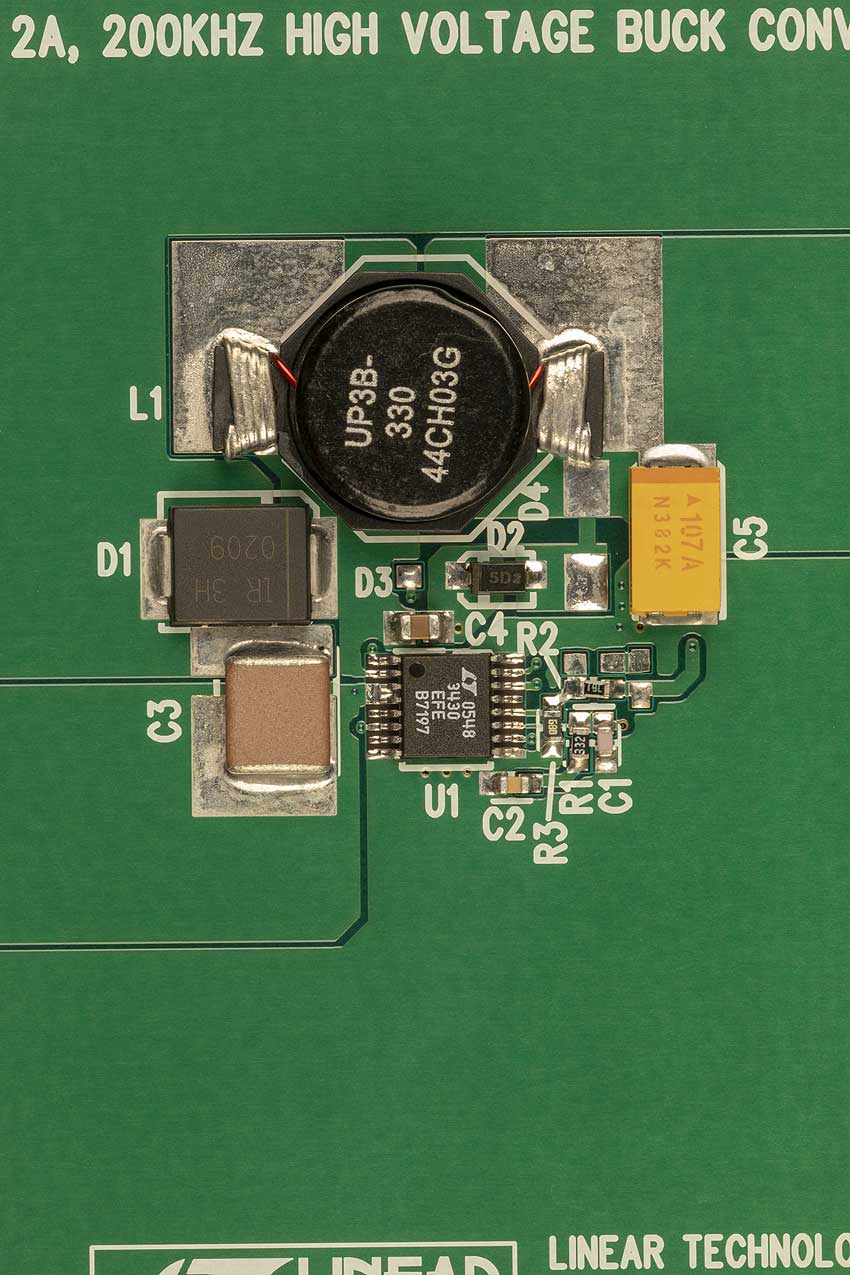

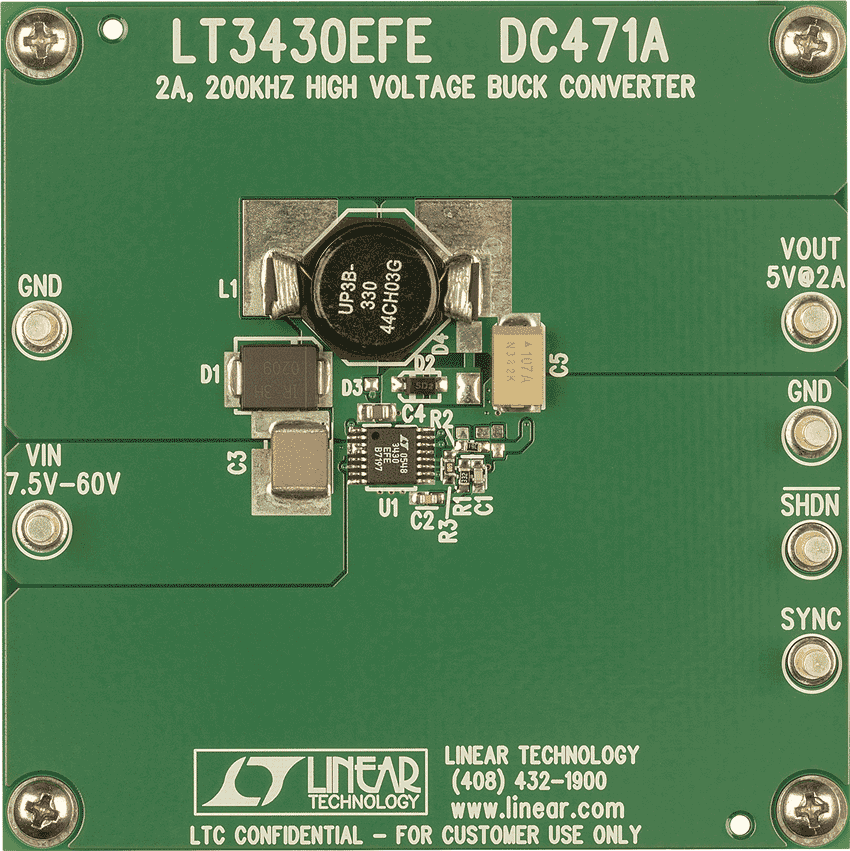

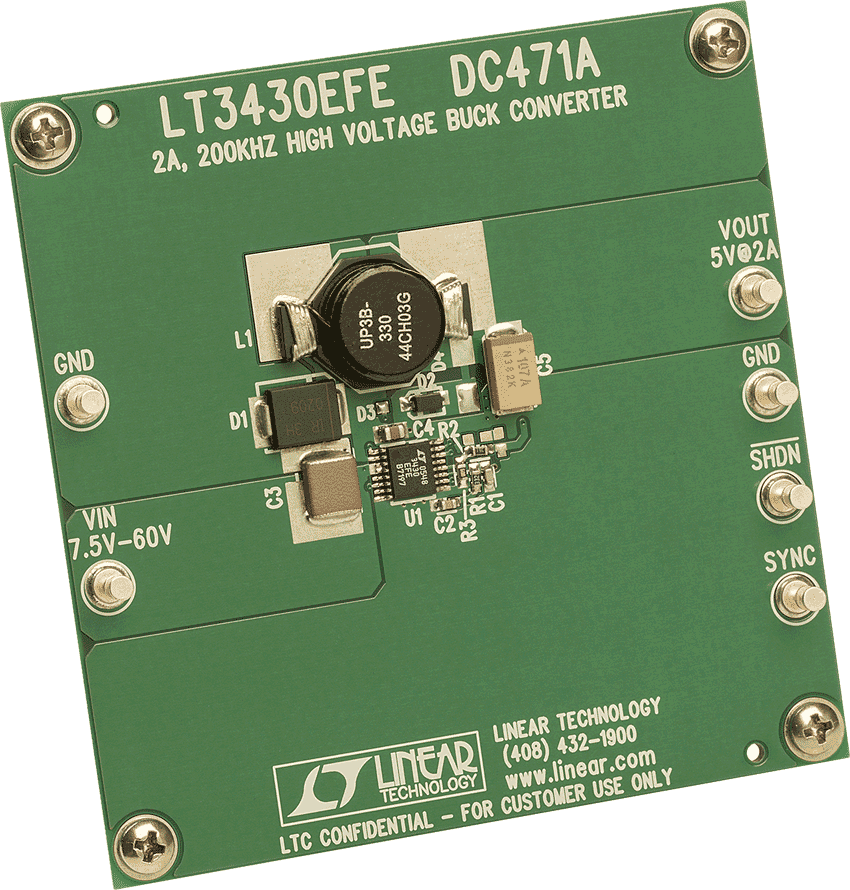

DC471A
LT3430EFE | 高电压降压转换器， VIN = 7.5V 至 60V， VOUT = 5V (2A)
立即购买 更多内容

产品详情

演示电路471是一款采用LT3430的60V、200kHz单芯片降压型DC/DC开关转换器。该电路针对7.5V至–60V输入而设计，在2A负载电流下提供5.0V输出。

资料

pdf icon

PDF

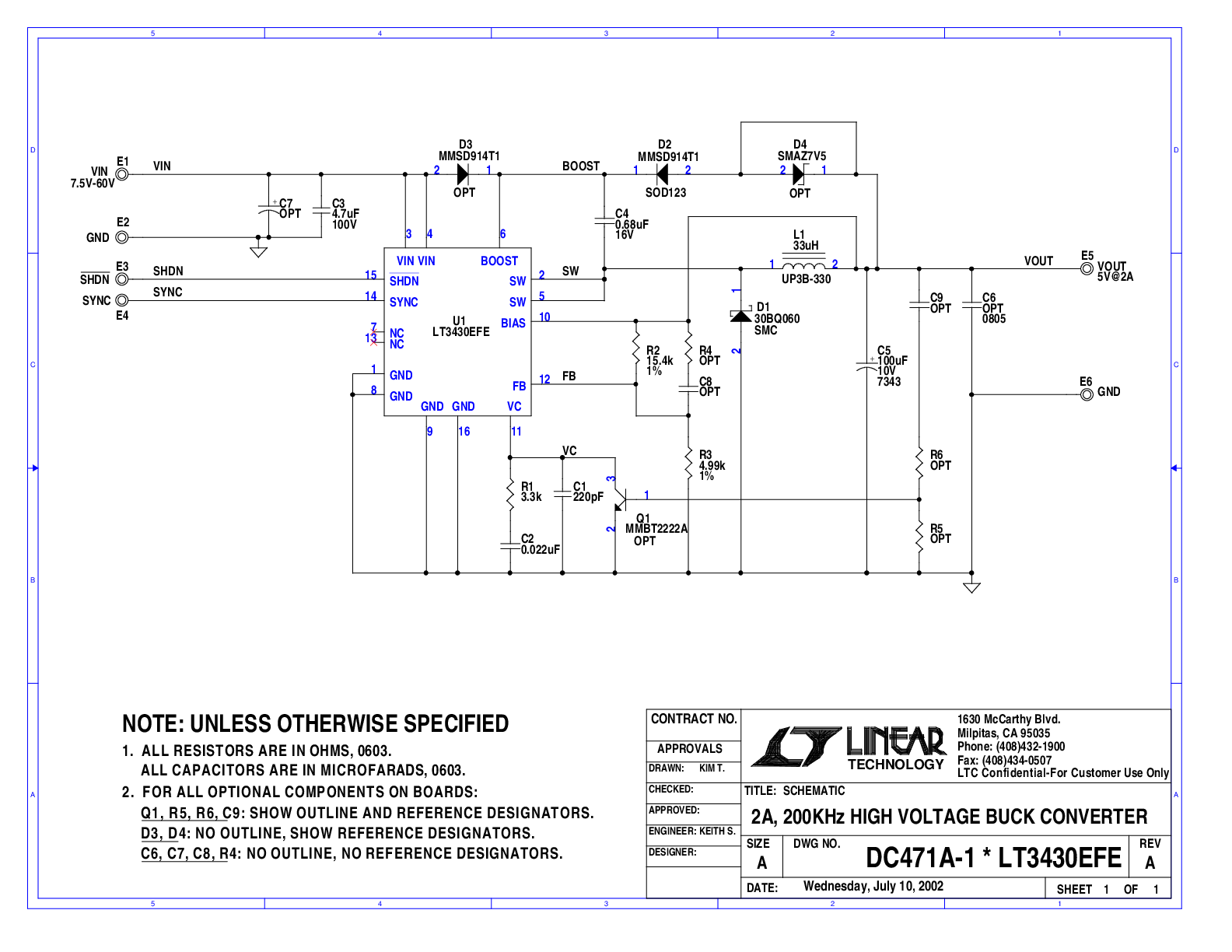

DC471A - Schematic Download

24.00K

pdf icon

ZIP

DC471A - Design File Download

724.00K

pdf icon

PDF

DC471A - Demo Manual Download

431.00K

更多 Arrow image

评估套件2

evaluation kit item images

DC1200A

LT3430EFE-1演示板 | 5.5V ≤ VIN ≤ 60V，VOUT = 3.3V (2A)
evaluation kit item images

DC471A

LT3430EFE | 高电压降压转换器， VIN = 7.5V 至 60V， VOUT = 5V (2A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT3430 - Step-Down (Buck) Regulators Download

2.07 K

spice tool Lt Spice

LT3430 Demo Circuit - High Voltage, 3A, 200kHz Step-Down Regulator (12V to 5V @ 2A) Download

3.00K
