概览
优势和特点
- 宽输入范围：3.3V 至 60V
- 1.5A 峰值开关电流
- 突发模式 (Burst Mode®) 操作：100μA 静态电流
- 低停机电流：IQ < 1μA
- 具可编程门限的电源良好标记
- 抛负载保护至 60V
- 500kHz 开关频率
- 饱和开关设计：0.2Ω 导通电阻
- 在整个占空比范围内保持了峰值开关电流
- 1.25V 反馈基准电压
- 可容易地实现同步
- 软启动能力

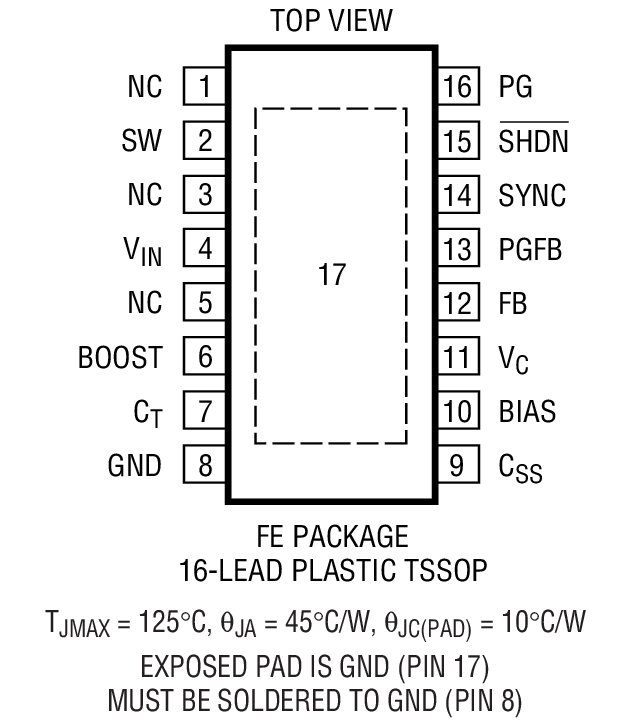

- 小外形 16 引脚耐热性能增强型 TSSOP 封装

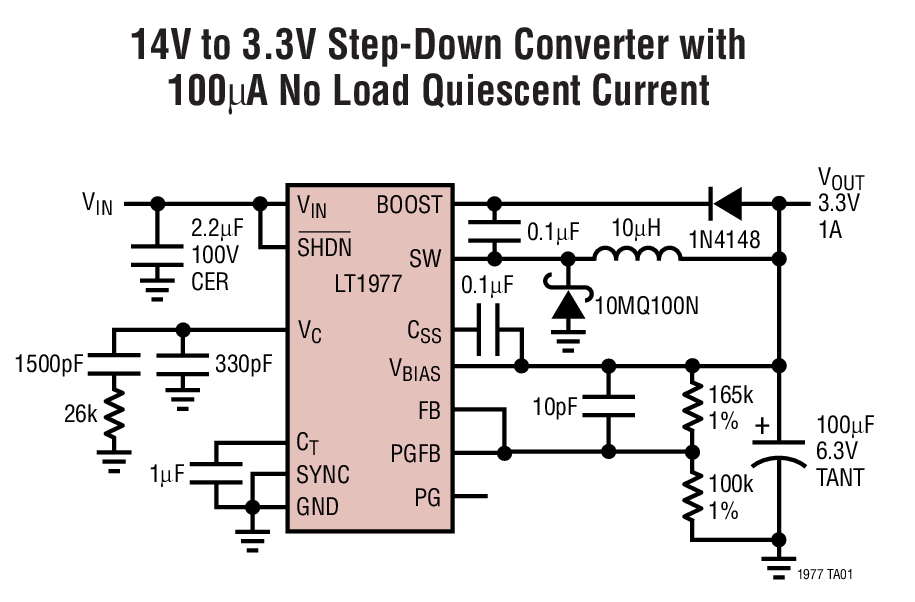

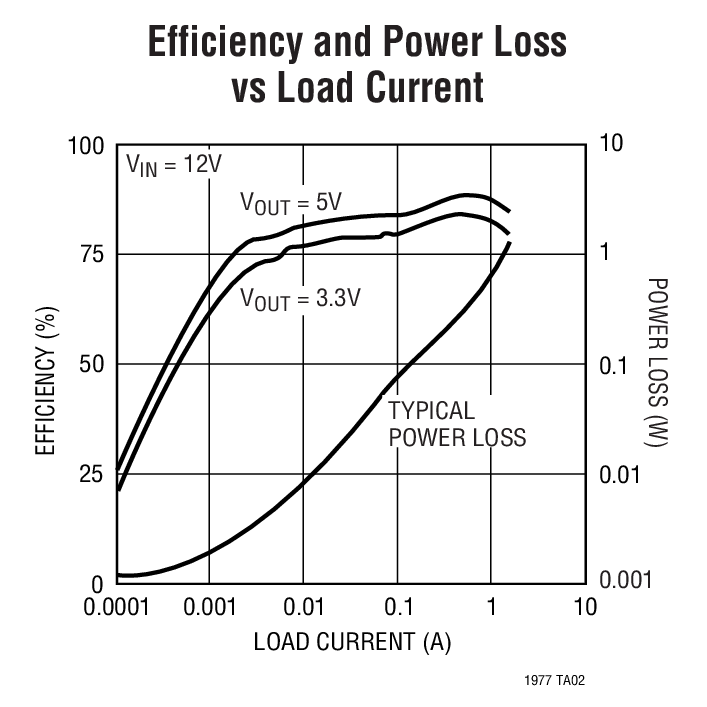

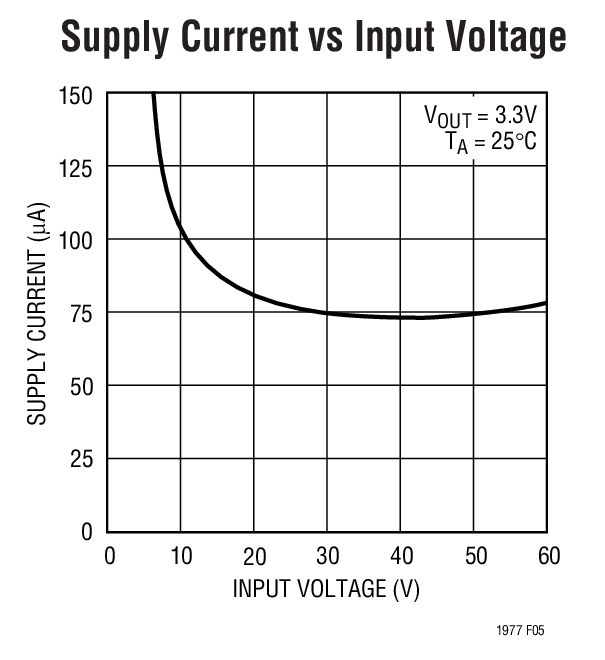

产品详情
LT®1977 是一款 500kHz、单片式、降压型开关稳压器，可接受高达 60V 的输入电压。一个高效率 1.5A、0.2Ω 开关与所有必需的振荡器、控制器和逻辑电路一起内置于芯片之中。电流模式拓扑用于实现快速瞬态响应和优良的环路稳定性。
该器件运用了创新的设计方法和一种新型高电压制造工艺，可在一个宽输入范围内实现高效率。通过在低电流条件下运用突发模式操作、利用输出对内部电路施加偏置、以及采用一个电源升压电容器使电源开关完全饱和，在一个宽输出电流范围内维持了效率。LT1977 采用的专利电路在整个占空比范围内保持了峰值开关电流。 停机模式将输入电源电流减低至 <1μA。可利用逻辑电平输入驱动 SYNC 引脚以实现外部同步。连接在 CSS 引脚和输出之间的单个电容器负责提供一个受控的输出电压斜坡上升 (软启动)。另外，该器件还有一个具可编程门限和超时的电源良好标记以及热停机保护功能。
LT1977 采用具裸露衬垫引线框架的 16 引脚 TSSOP 封装，旨在实现低热阻。此外，还可提供 LT1977 的降低开关频率 (200kHz) 版本 LT1976。请参见 “应用信息” 部分，以了解在 LT1976 和 LT1977 之间进行选择的标准。
应用
- 高电压电源转换
- 14V 和 42V 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电型系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

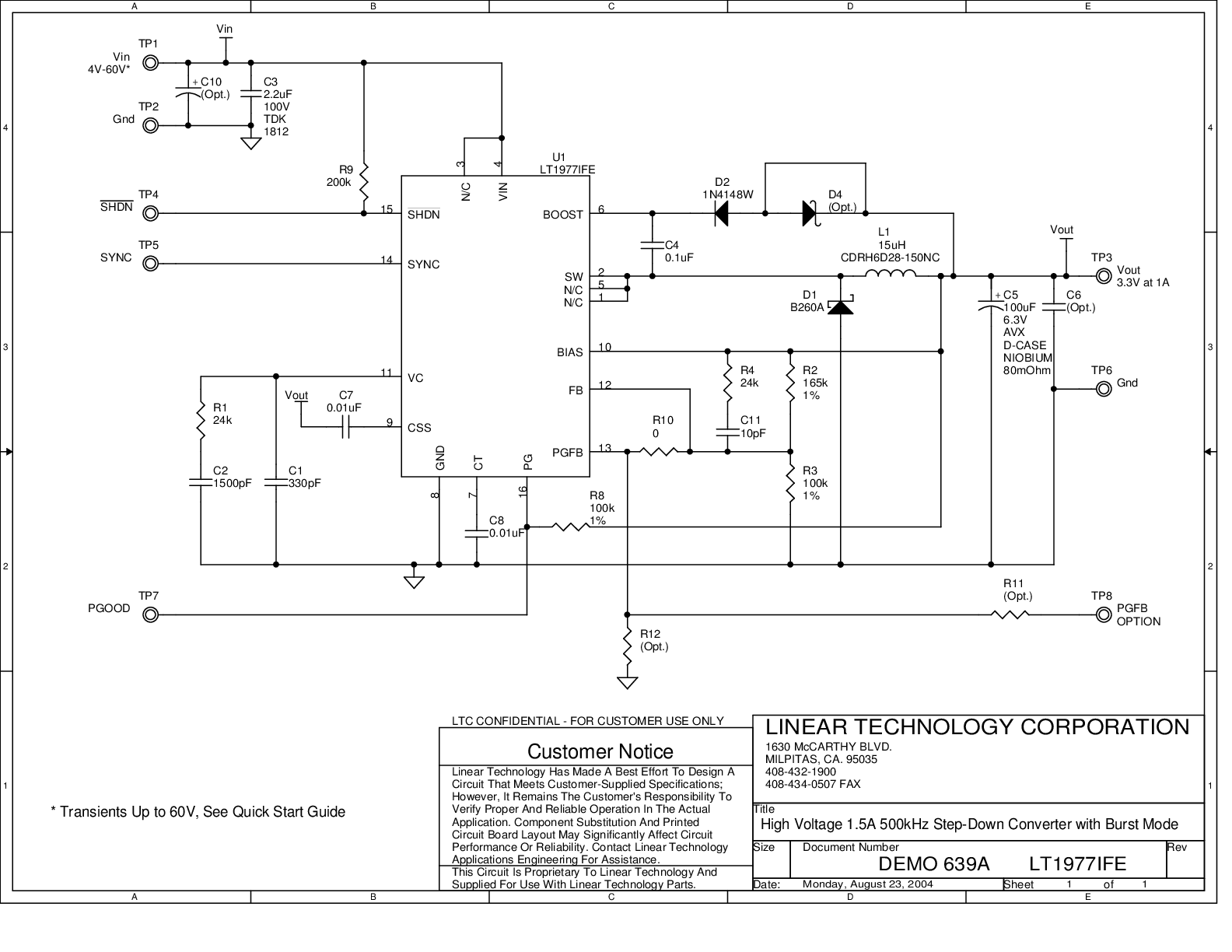

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LT1977
配套产品推荐
LT1977 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1977EFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT1977EFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT1977IFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT1977IFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| Wafer Fabrication Data | R303 Reliability Data |
