LTC6930
Info: :
量产
Info: :
量产
产品详情
不是您想寻找的产品？
1
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
70
特性
- 频率误差 <0.09% (在 25ºC 时的最大值)
- 启动时间 <110μs (在所有频率条件下)
- 1.7V 至 5.5V 单电源操作
- 105μA 典型电源电流 (在 32kHz，V+ = 3V)
- 490μA 典型电源电流 (在 8MHz，V+ = 3V)
- 典型 RMS 周期抖动 <0.15% (在 V+ = 3V)
- 无需外部组件设置频率
- 5 种选项覆盖了 32.768kHz 至 8.192MHz 频率范围：
- LTC6930-4.19：4.194304MHz ÷ N
- LTC6930-5.00：5.000000MHz ÷ N
- LTC6930-7.37：7.372800MHz ÷ N
- LTC6930-8.00：8.000000MHz ÷ N
- LTC6930-8.19：8.192000MHz ÷ N
- 其中的 N = 1、2、4、8、16、32、64、128
- (N 由 DIVA、DIVB、DIVC 引脚的状态决定)
- -55ºC 至 125ºC 工作温度范围
- 纤巧型 2mm x 3mm DFN 或 MS8 封装
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®6930 系列是具非常低功率的精准型硅振荡器系列，其频率误差小于 0.09%。对于每款振荡器，用户都能够选择处于 32.768kHz 至 8.192MHz 范围内的 8 种频率之一。根据一个固定的主振荡器频率，1~128 之间的内部分频器可以提供 8 种不同的频率。除了电源旁路电容器之外，LTC6930 不需要其他外部元件。而只需 1.7V 至 5.5V 单电源运作，所以可采用单节锂电池或 2 AA 碱性电池。
LTC6930 采用了一种专有控制架构，该架构可实现超低功率运作，并保持业界较领先的准确度和抖动规格。出色的快速启动时间、再加上低功耗，使得该器件非常适合于那些具有频繁上电周期的电池供电型应用。
器件出厂时可提供处于 32.768kHz 至 8.192MHz 范围内的任何频率。如果客户需要定制频率，则须满足最小订货量要求。详情请咨询凌力尔特公司。
应用
- 数字控制式振荡器
- 微处理器时钟
- 电源时钟
- 便携式和电池供电型器件
1
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
70
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC6930
文档
4
筛查
1 应用
全部
-
全部
-
用户手册
-
数据手册
-
可靠性数据
全部
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
更新 10/06/2009
英文

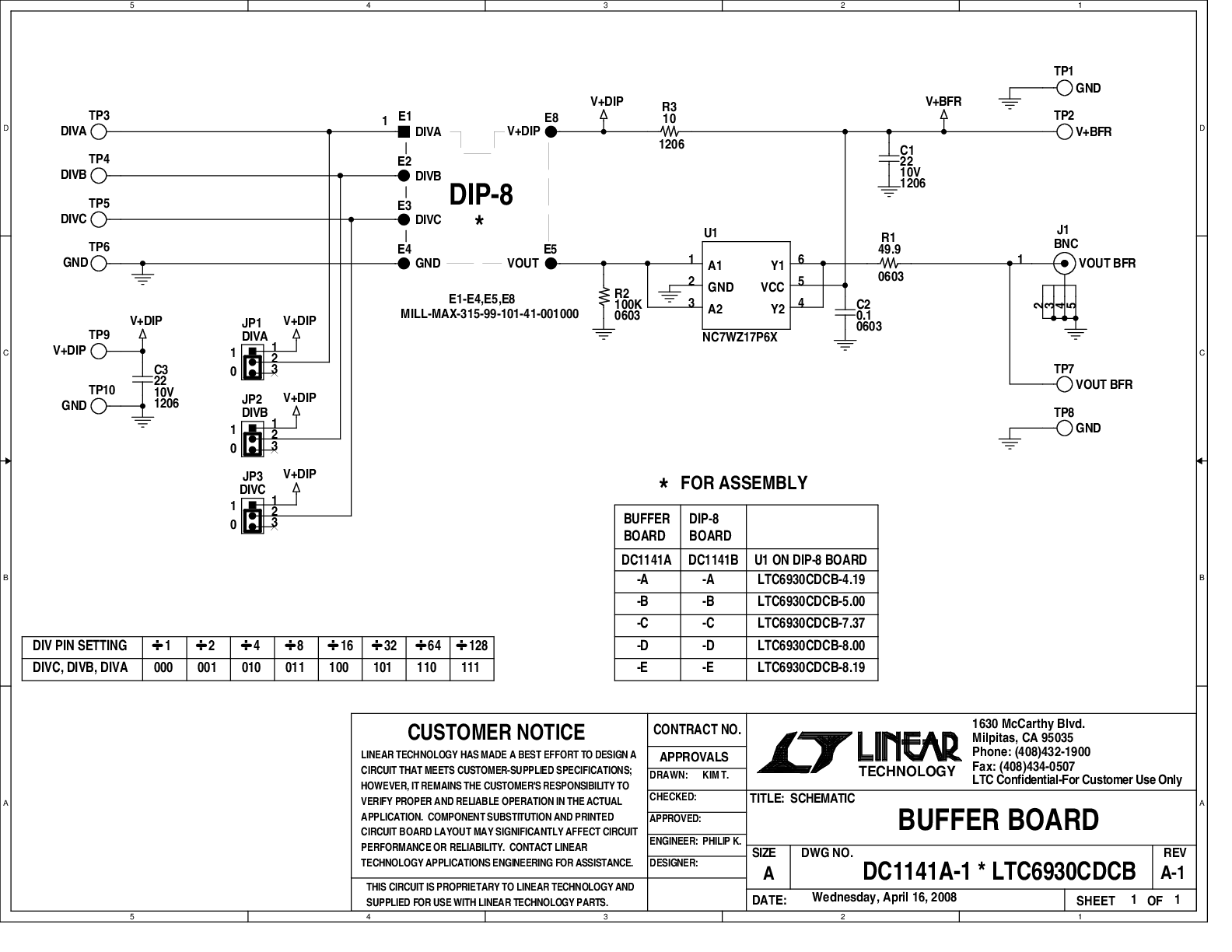

DC1141A - Demo Manual
1.00M
可靠性数据
1
更新 03/22/2018
英文
R494 Reliability Data
45.42 K
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
技术文档
3
参考资料 2
产品选型卡 1
新闻 1
设计资源 70
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
