LT1934

采用 ThinSOT 和 DFN 封装的微功率、降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 16
特性
  • 宽输入电压范围:3.2V 至 34V
  • 微功率操作:IQ = 12μA
  • 从 6.5V 至 34V 输入提供 5V/250mA (LT1934)
  • 从 6.5V 至 34V 输入提供 5V/60mA (LT1934-1)

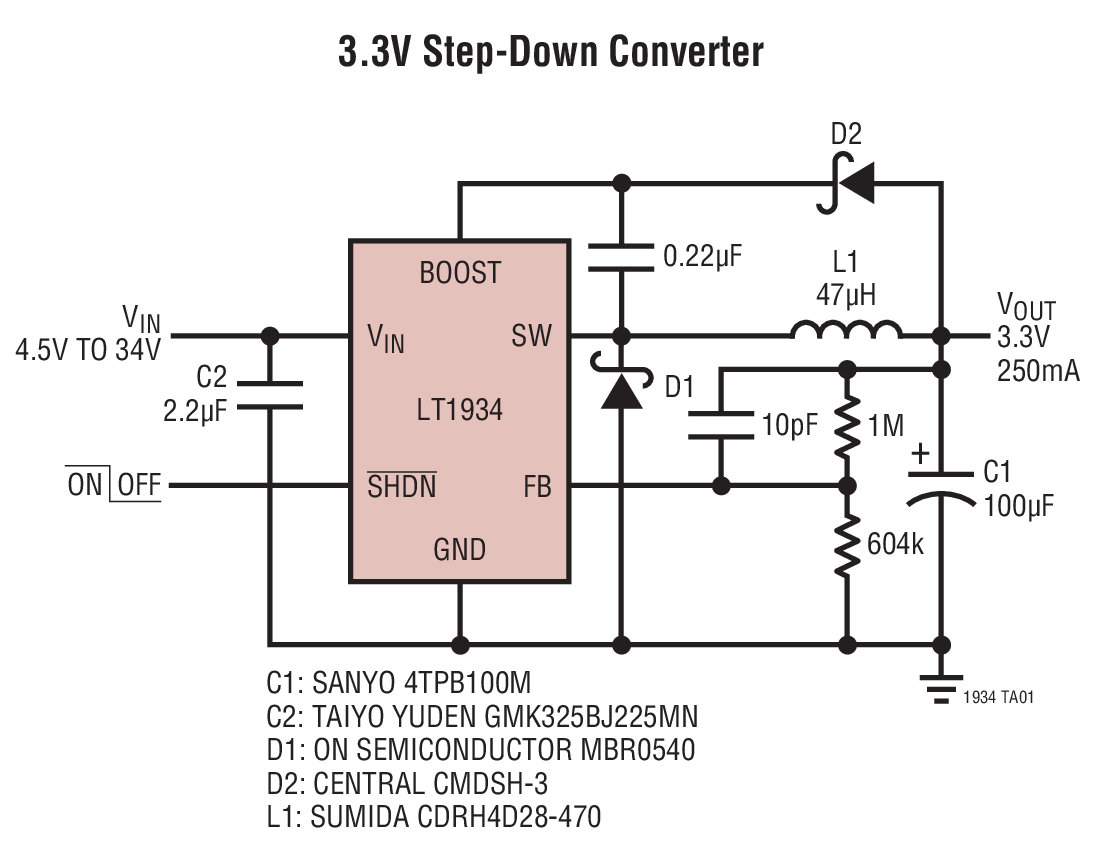

  • 从 4.5V 至 34V 输入提供 3.3V/250mA (LT1934)
  • 从 4.5V 至 34V 输入提供 3.3V/60mA (LT1934-1)
  • 低停机电流:<1μA
  • 低 VCESAT 开关:200mV (在 300mA)

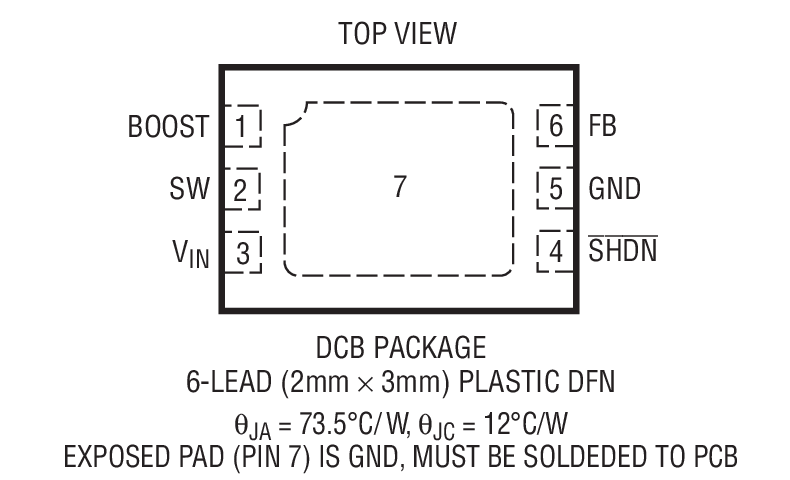

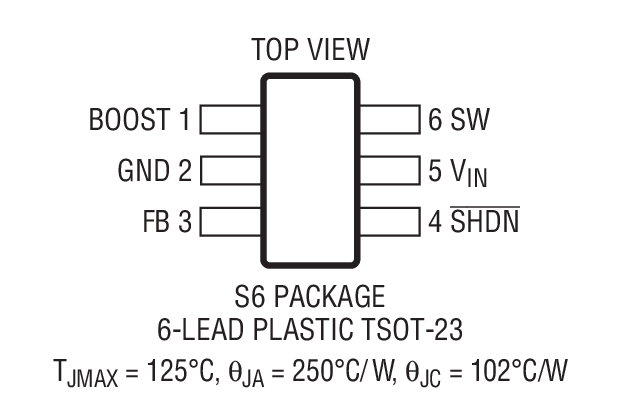

  • 扁平 (高度仅 1mm) SOT-23 (ThinSOT) 和 (2mm x 3mm x 0.8mm) 6 引脚 DFN 封装
更多细节
show more Icon

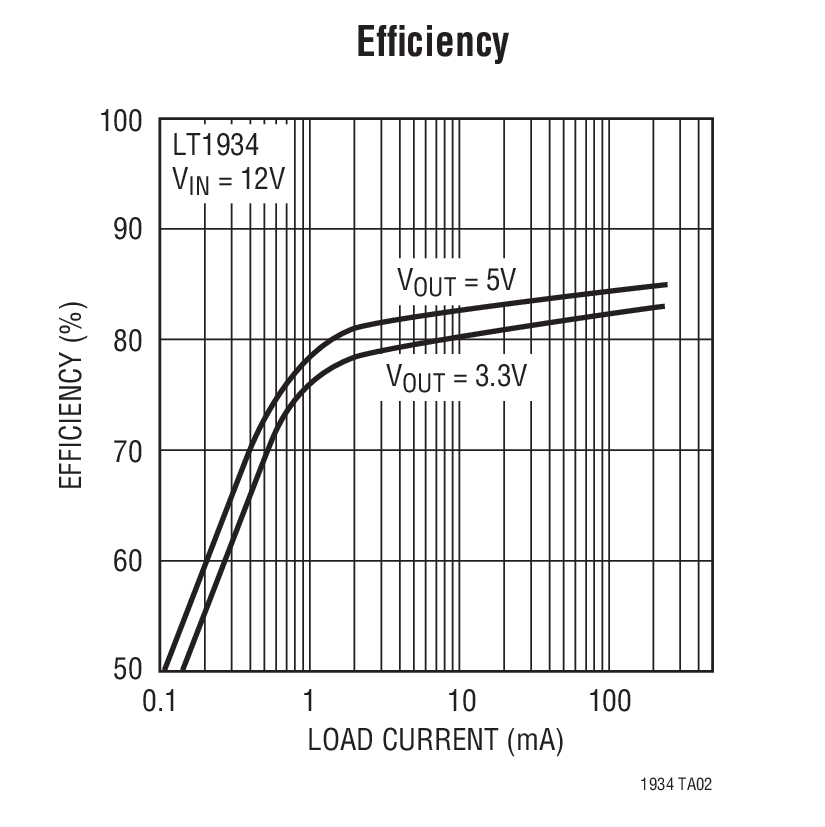

LT®1934 是一款微功率、降压型 DC/DC 转换器,它具有内部 400mA 电源开关,并采用扁平 (高度仅 1mm) ThinSOT 封装。凭借其 3.2V 至 34V 的宽输入电压范围,LT1934 能够对各种各样的电源进行调节,从 4 节碱性电池和 5V 逻辑电压轨到未调整的墙上变压器和铅酸电池等等。该器件的静态电流仅为 12μA,而且,一种零电流停机模式可使负载与输入电源断接,从而简化了电池供电型系统中的电源管理。突发模式 (Burst Mode®) 操作和低压差内部电源开关在一个很宽的负载电流范围内产生了高效率。

LT1934 可提供高达 300mA 的输出电流。LT1934-1 具有一个较低的电流限值,从而在所需输出电流小于 60mA 的情况下实现了外部元件的较佳选择。快速电流限制功能为 LT1934 和外部元件提供了针对短路输出的保护作用,即使在 34V 输入时也不例外。




应用

  • 墙上变压器调节
  • 汽车电池调节
  • 用于便携式产品的备用电源
  • 分布式电源调节
  • 工业控制电源



产品模型 16

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1934EDCB#TRMPBF
  • HTML
  • HTML
LT1934EDCB#TRPBF
  • HTML
  • HTML
LT1934EDCB-1#TRMPBF
  • HTML
  • HTML
LT1934EDCB-1#TRPBF
  • HTML
  • HTML
LT1934ES6#TRMPBF
  • HTML
  • HTML
LT1934ES6#TRPBF
  • HTML
  • HTML
LT1934ES6-1#TRMPBF
  • HTML
  • HTML
LT1934ES6-1#TRPBF
  • HTML
  • HTML
LT1934IDCB#TRMPBF
  • HTML
  • HTML
LT1934IDCB#TRPBF
  • HTML
  • HTML
LT1934IDCB-1#TRMPBF
  • HTML
  • HTML
LT1934IDCB-1#TRPBF
  • HTML
  • HTML
LT1934IS6#TRMPBF
  • HTML
  • HTML
LT1934IS6#TRPBF
  • HTML
  • HTML
LT1934IS6-1#TRMPBF
  • HTML
  • HTML
LT1934IS6-1#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

DC544A

LT1934ES6/LT1934ES6-1演示板 | 2个电路,4.5V ≤ VIN ≤ 34V,VOUT = 3.3V/5V (250mA) (LT1934)和50mA (LT1934-1)

zoom

DC544A

LT1934ES6/LT1934ES6-1演示板 | 2个电路,4.5V ≤ VIN ≤ 34V,VOUT = 3.3V/5V (250mA) (LT1934)和50mA (LT1934-1)

LT1934ES6/LT1934ES6-1演示板 | 2个电路,4.5V ≤ VIN ≤ 34V,VOUT = 3.3V/5V (250mA) (LT1934)和50mA (LT1934-1)

产品详情

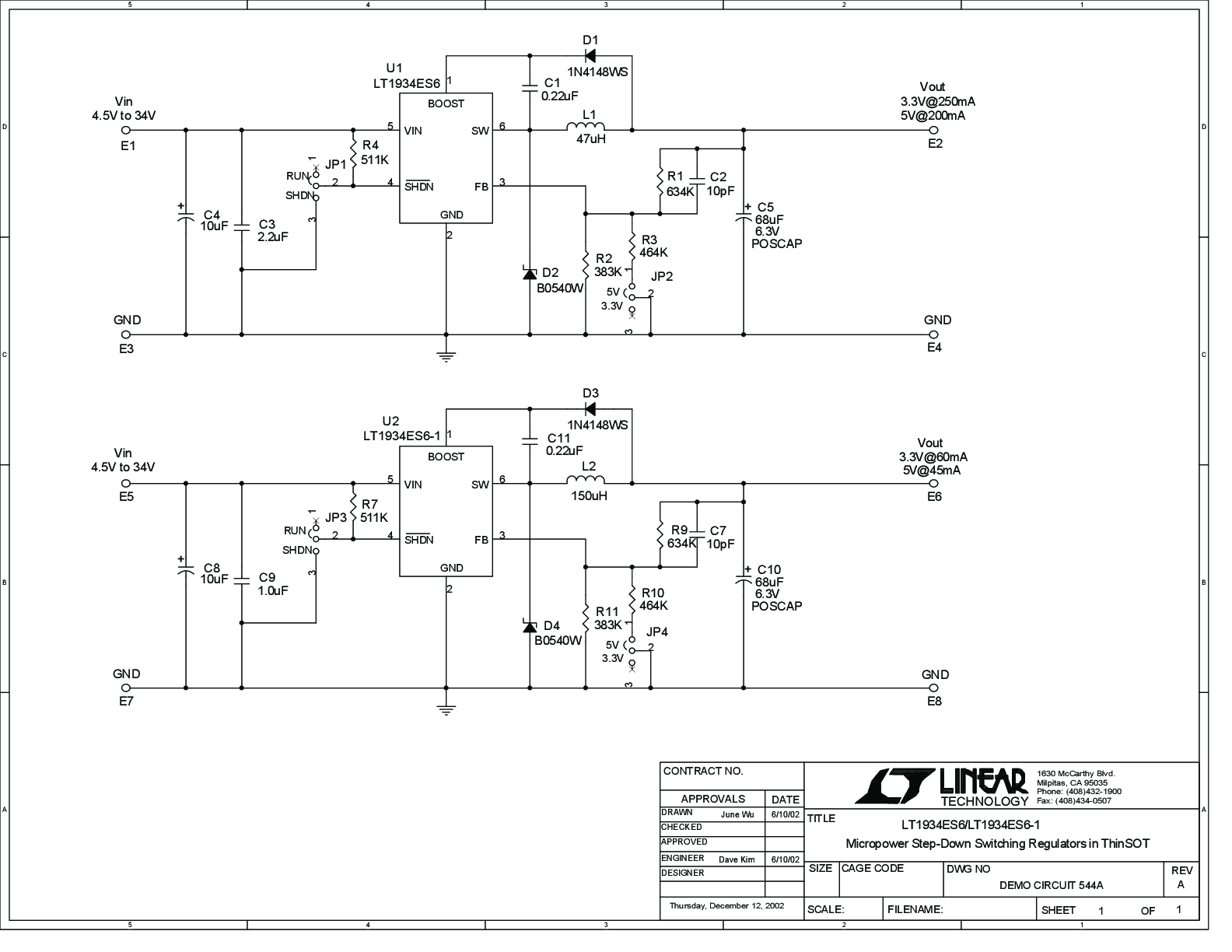

演示电路544内置LT1934和LT1934-1宽输入范围微功耗降压开关稳压器。DC544中有两个开关稳压器电路,在250mA输出下将4.5V至34V输入电压范围转换为3.3V或5V(跳线可选)的LT1934ES6电路,以及设计用于相同输入和输出电压但具有较低50mA负载电流的LT1934ES6-1电路。针对5V输出工作电压,输入电压范围为6.5V至34V。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
