LT1933: 600mA, 500kHz Step-Down Switching Regulator in SOT-23 Data Sheet5/4/2009PDF362K
概览
优势和特点
- 宽输入范围：3.6V 至 36V
- 由 16V 至 36V 输入产生 5V/600mA 输出
- 由 12V 至 36V 输入产生 3.3V/600mA 输出
- 由 6.3V 至 36V 输入产生 5V/500mA 输出
- 由 4.5V 至 36V 输入产生 3.3V/500mA 输出
- 500kHz 固定频率操作
- 采用纤巧型电容器和电感器
- 软起动
- 内部补偿
- 低停机电流：< 2μA
- 输出可调节低至 1.25V

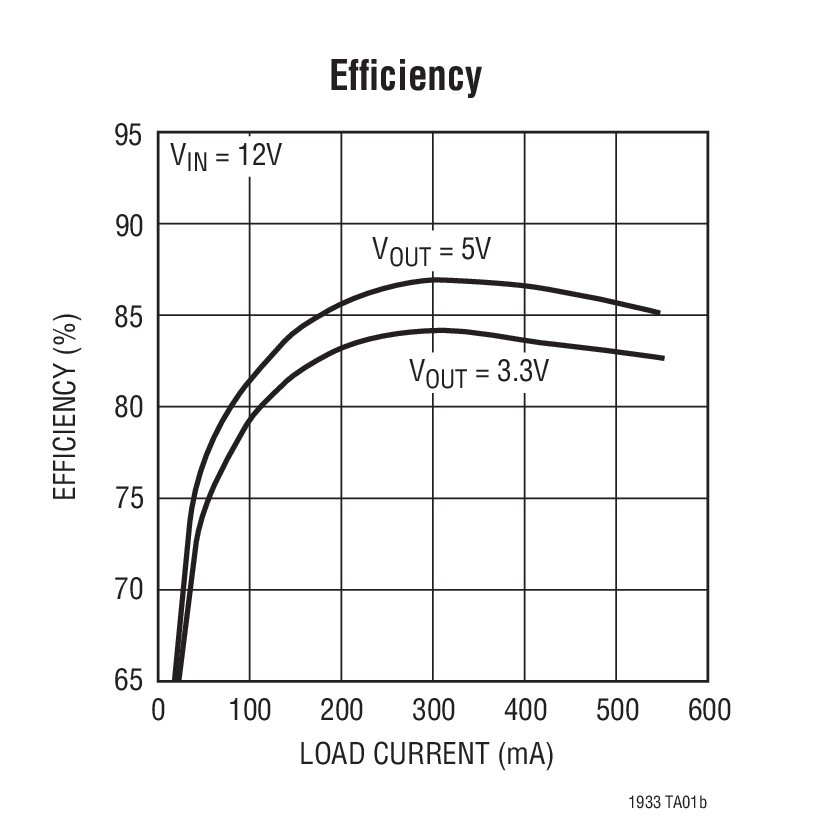

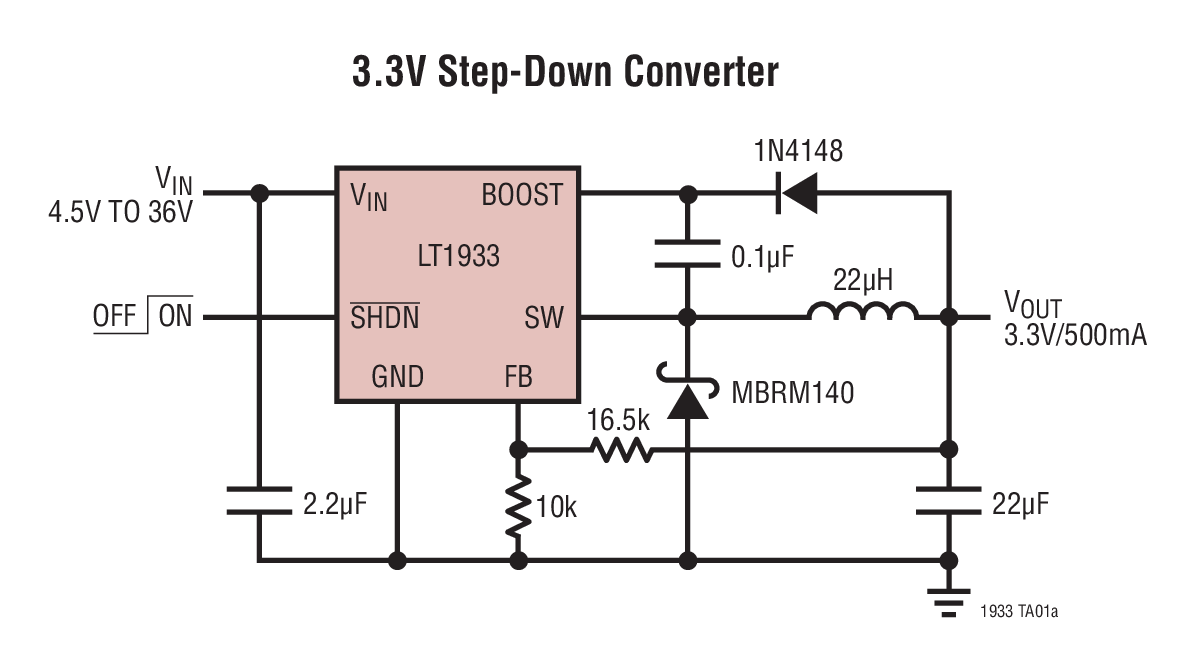

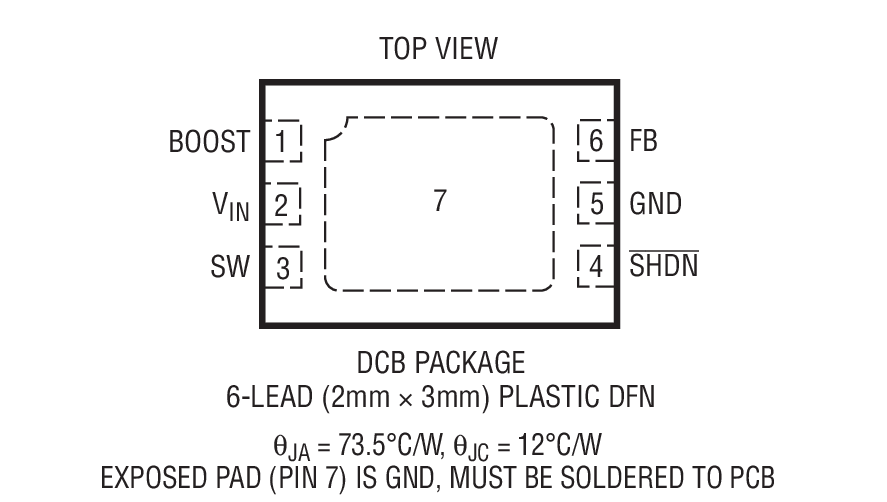

- 扁平 (高度仅 1mm) SOT-23 (ThinSOT™) 和 (2mm x 3mm x 0.75mm) 6 引脚 DFN 封装
产品详情
LT®1933 是一款电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 0.75A 电源开关，采用纤巧型 6 引脚 SOT-23 封装。3.6V 至 36V 的宽输入范围使得 LT1933 适合于对来自各种电源 (包括未调整的墙上适配器、24V 工业电源和汽车电池) 的功率进行调节。其高工作频率允许使用纤巧型、低成本的电感器和陶瓷电容器，因而产生了低且可预知的输出纹波。
逐周期电流限制提供了针对短路输出的保护，而软起动功能则消除了启动期间的输入浪涌电流。低电流 (<2μA) 停机模式提供了输出断接，从而在电池供电型应用中实现了简单的电源管理。
应用
- 汽车电池调节
- 工业控制电源
- 墙上适配器调节
- 分布式电源调节
- 电池供电型设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R388 Reliability Data3/26/2018PDF32 K
-

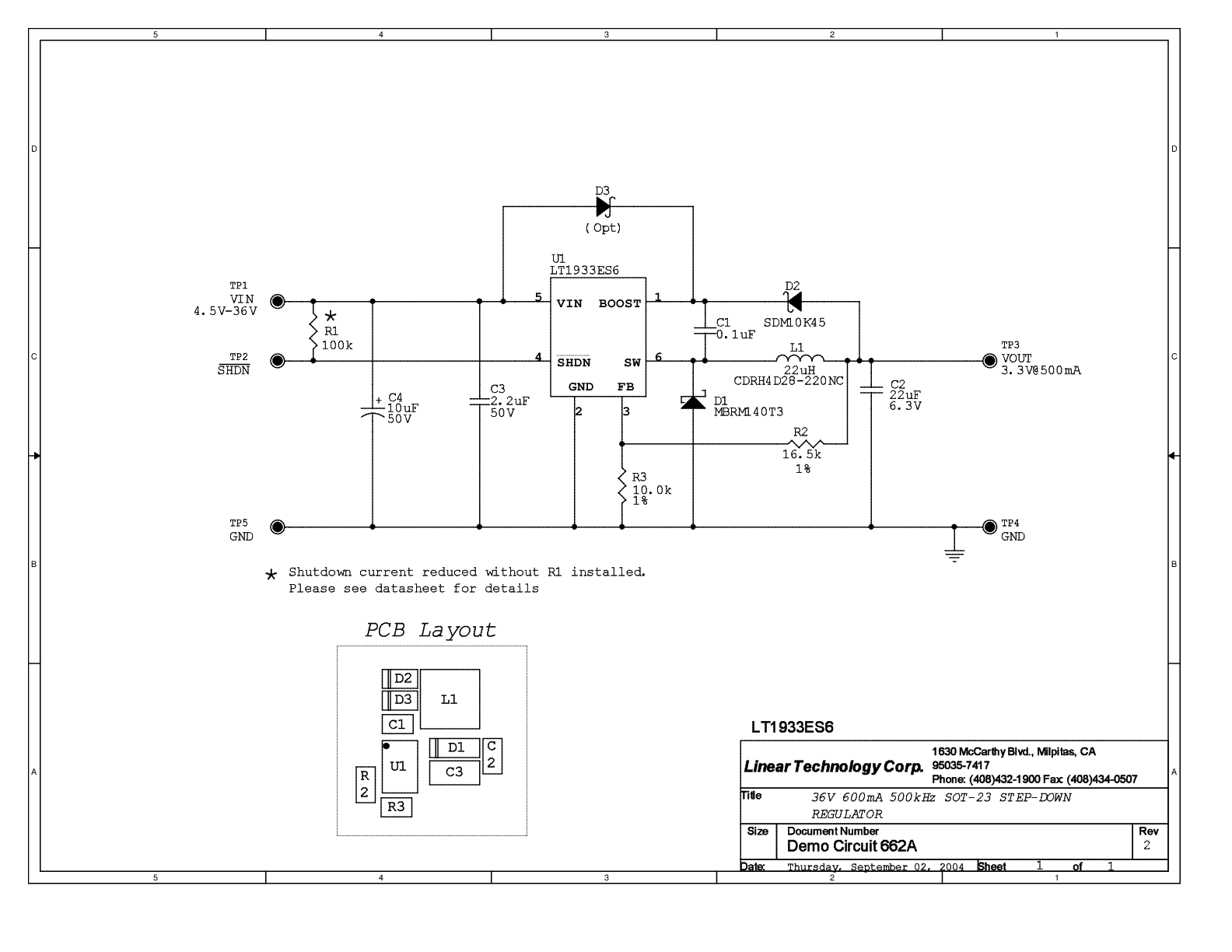

DC662A - Demo Manual9/24/2009PDF178K
-

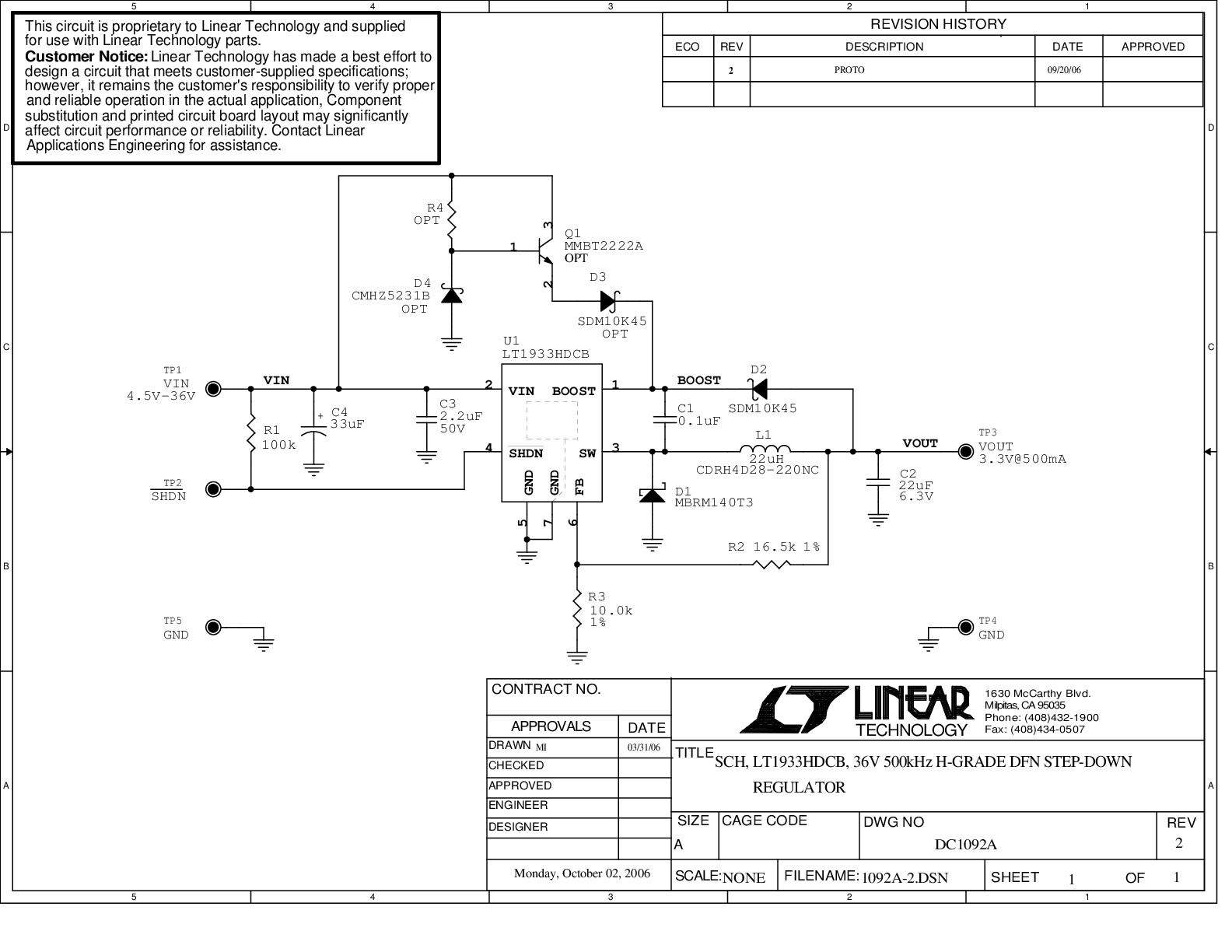

DC1092A - Demo Manual9/24/2009PDF261K
-
DN367 - Tiny Versatile Buck Regulators Operate from 3.6V to 36V Input3/21/2014PDF78K
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT1933
